Bosch Rexroth R166511320. Kugelwagen CS KWD-015-FKS-C1-H-1

Bosch Rexroth
65,09 € 54,70 €
exkl. Versandkosten
Artikel
BRR-R166511320

Hersteller-Nr.
R166511320
Kugelwagen, FKS, Baugröße 15, Stahl CS, Genauigkeit Hoch, Geringe Vorspannung, Ohne Kugelkette
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

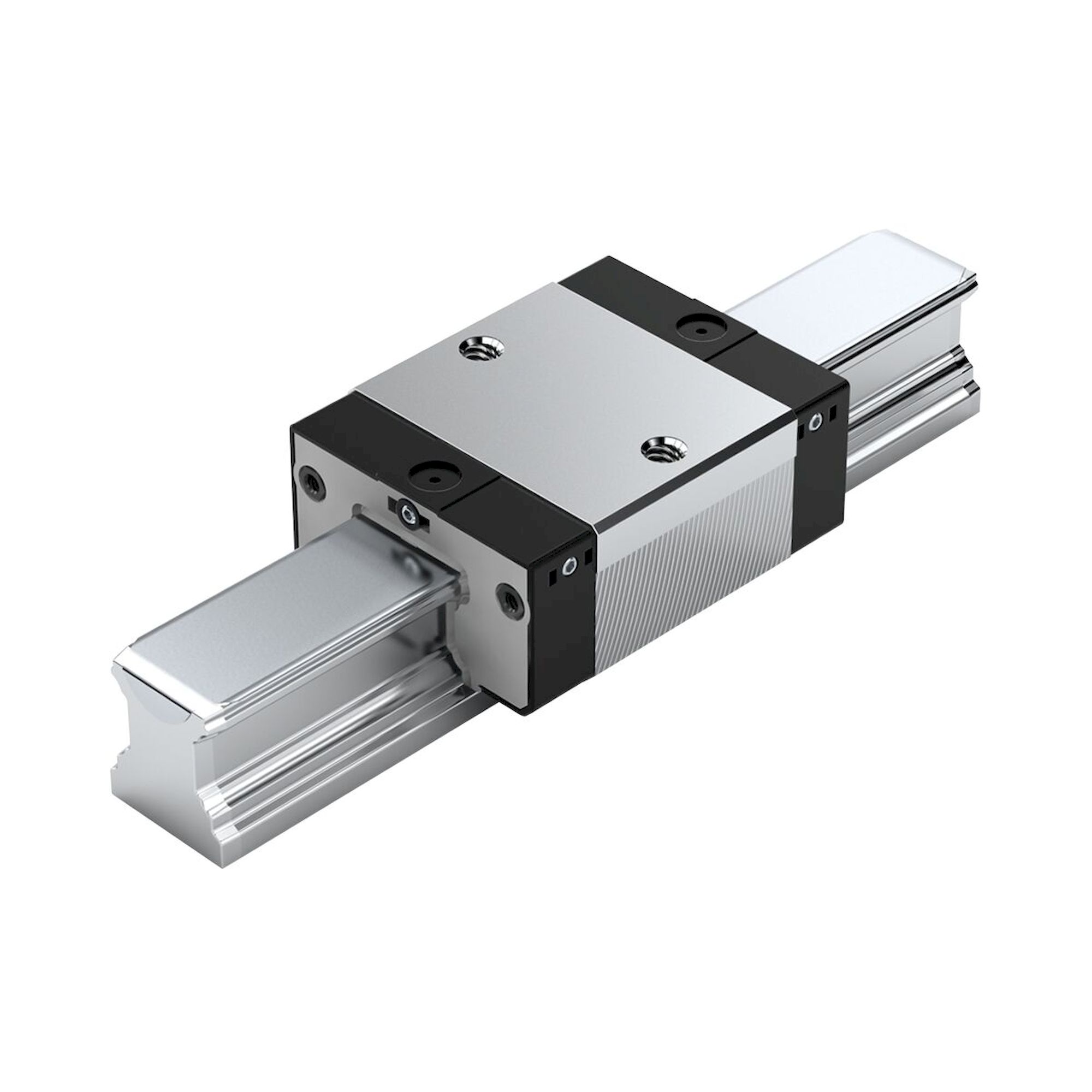

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 15
Bauform FKS: Breite = Flansch, Länge = Kurz, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse H: Hoch
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 44,7 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei begrenztem Bauraum in Längsrichtung
  • Deutlich reduzierte Reibkraftschwankungen und ein niedriges Reibkraftniveau, besonders unter äußerer Last
  • Aufbauten am Kugelwagen von oben und unten verschraubbar
  • Höchste Präzision
  • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs
  • Langzeitschmierung über mehrere Jahre möglich
  • Allseitig Schmieranschlüsse mit Metallgewinde
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Integrierte Komplettabdichtung
  • Hohe Drehmomentbelastbarkeit
  • Verschiedene Vorspannungsklassen
  • Hohe Steifigkeit in allen Belastungsrichtungen – daher auch als Einzelwagen nutzbar
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Höchste Systemsteifigkeit durch vorgespannte O-Anordnung
  • Integriertes, induktives und verschleißfreies Messsystem als Option
  • Beste Dynamikwerte
  • Passend für alle Kugelschienen SNS/SNO


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]15
BauformFKS - Flansch Kurz Standardhöhe
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC1 - Geringe Vorspannung
GenauigkeitsklasseH - Hochgenau
DichtungSS - Standarddichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]47
Länge Führungswagen [mm]44.7
Höhe Führungswagen [mm]19.9
Höhe Führungswagen mit Führungsschiene [mm]24
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]0.15
Dynamische Tragzahl C50 [N]8470
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]6720
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]7340
Dynamisches Torsionstragmoment Mt50 [Nm]82
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]65
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]71
Dynamisches Längstragmoment ML50 [Nm]37
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]29
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]32
Teilung T Führungsschiene [mm]60
Abmessung A (Profilschienenführungen) [mm]47
Abmessung A1 (Profilschienenführungen) [mm]23.5
Abmessung A2 (Profilschienensysteme) [mm]15
Abmessung A3 (Profilschienensysteme) [mm]16
Abmessung B (Profilschienenführungen) [mm]44.7
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]25.7
Abmessung E1 [mm]38
Abmessung E8 (Profilschienenführungen) [mm]24.55
Abmessung E9 (Profilschienenführungen) [mm]6.7
Abmessung H [mm]24
Abmessung H1 (Profilschienenführungen) [mm]19.9
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]16.3
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]16.2
Abmessung K1 (Profilschienenführungen) [mm]16.25
Abmessung K2 (Profilschienenführungen) [mm]17.85
Abmessung K3 (Profilschienenführungen) [mm]3.2
Abmessung K4 (Profilschienenführungen) [mm]3.2
Abmessung N1 (Profilschienenführungen) [mm]5.2
Abmessung N6 (Profilschienenführungen) [mm]10.3
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]4.3
Abmessung S2 (Profilschienenführungen)M5
Abmessung S5 (Profilschienenführung) [mm]4.5
Abmessung S9M2,5x3.5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M2,5
Abmessung S9 Steigung [mm]3.5
Abmessung T1 min [mm]12
Abmessung V1 [mm]5
