Bosch Rexroth R167221420. Kugelwagen CS KWD-025-CNS-C1-N-1

Bosch Rexroth
179,17 € 150,56 €
exkl. Versandkosten
Artikel
BRR-R167221420

Hersteller-Nr.
R167221420
Kugelwagen, CNS, Baugröße 25, Stahl CS, Genauigkeit Normal, Geringe Vorspannung, Ohne Kugelkette
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

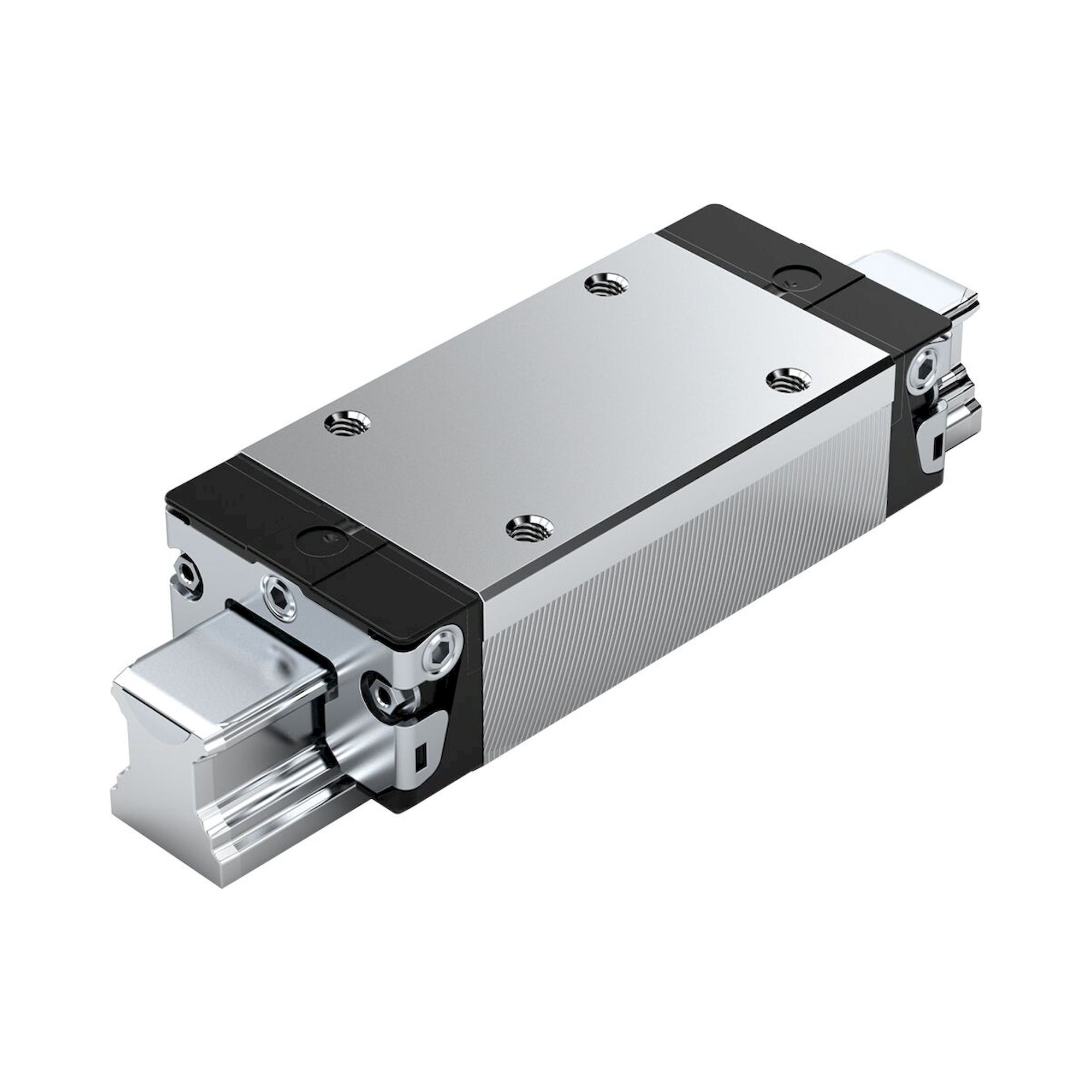

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Kugelwagen ist hochpräzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 25
Bauform CNS: Breite = Compact, Länge = Normal, Höhe = Standard
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse N: Normal
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 104,7 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Für hohe Torsionsmomente auf einer Schiene bei seitlich begrenztem Bauraum
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Langzeitschmierung über mehrere Jahre möglich
  • Beste Dynamikwerte
  • Hohe Drehmomentbelastbarkeit
  • Aufbauten am Kugelwagen von oben verschraubbar
  • Integrierte Komplettabdichtung
  • Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Kugelwagens
  • Passend für alle Kugelschienen BNS
  • Umfangreiches Zubehörprogramm
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl
  • Höchste Systemsteifigkeit durch vorgespannte O-Anordnung
  • Sehr hohes Torsionstragmoment und sehr hohe Torsionssteifigkeit – daher vor allem als Einzelführung nutzbar
  • Kugelwagen werkseitig erstbefettet


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]25/70
BauformCNS - Compact Normal Standardhöhe
BauartKugelwagen Breit
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC1 - Geringe Vorspannung
GenauigkeitsklasseN - Normal
DichtungSS - Standarddichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]100
Länge Führungswagen [mm]104.7
Höhe Führungswagen [mm]29.75
Höhe Führungswagen mit Führungsschiene [mm]35
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]1.14
Dynamische Tragzahl C50 [N]45600
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]36200
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]50200
Dynamisches Torsionstragmoment Mt50 [Nm]1700
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]1350
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]1870
Dynamisches Längstragmoment ML50 [Nm]620
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]490
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]680
Teilung T Führungsschiene [mm]80
Abmessung A (Profilschienenführungen) [mm]100
Abmessung A1 (Profilschienenführungen) [mm]50
Abmessung A2 (Profilschienensysteme) [mm]69
Abmessung A3 (Profilschienensysteme) [mm]15.5
Abmessung B (Profilschienenführungen) [mm]104.7
Abmessung B1 [mm]76.5
Abmessung E1 [mm]76
Abmessung E2 (Profilschienenführungen) [mm]50
Abmessung E8 (Profilschienenführungen) [mm]35
Abmessung E8.1 (Profilschienenführungen) [mm]83.5
Abmessung E9 (Profilschienenführungen) [mm]4.9
Abmessung E9.1 (Profilschienenführungen) [mm]11.3
Abmessung H [mm]35
Abmessung H1 (Profilschienenführungen) [mm]29.75
Abmessung H2 (Profilschienenführungen) [mm]23.55
Abmessung K1 (Profilschienenführungen) [mm]19.4
Abmessung K2 (Profilschienenführungen) [mm]20.45
Abmessung K3 (Profilschienenführungen) [mm]5.2
Abmessung K4 (Profilschienenführungen) [mm]5.2
Abmessung N3 (Profilschienenführungen) [mm]8
Abmessung N6 (Profilschienenführungen) [mm]14.4
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]6.7
Abmessung S2 (Profilschienenführungen)M8
Abmessung S5 (Profilschienenführung) [mm]7
Abmessung S9M3x2 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Gewindedurchmesser x Steigung Toleranz (Profilschienenführungen)+4.5
Abmessung S9 Steigung [mm]2
Abmessung T1 min [mm]10
Abmessung V1 [mm]7.5
Weitere Informationen
Hersteller-Nr. R167221420
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
