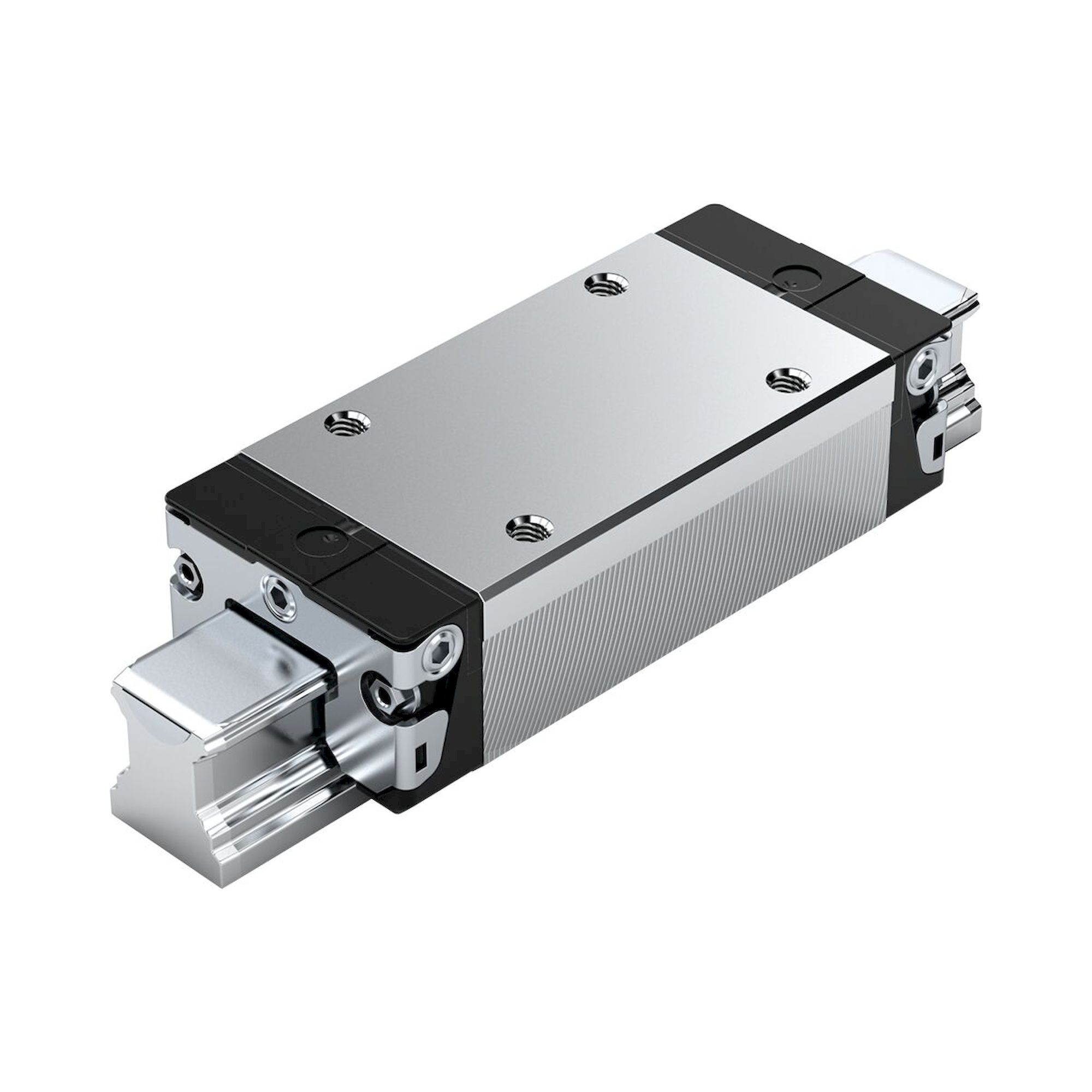

Bosch Rexroth R200071314. Kugelwagen NRFG KWD-030-FKS-C1-H-0

Der hochpräzise Kugelwagen aus Resist NR ist geeignet für den Einsatz in der Verpackungsindustrie und in Teilbereichen der Lebensmitteldindustrie. Er zeichnet sich außerdem durch folgende Produkteigenschaften aus:
Baugröße 30
Bauform FKS: Breite = Flansch, Länge = Kurz, Höhe = Standard
Führungswagenwagenköper und alle Stahlteile aus korrosionsbeständigem Stahl nach DIN 10088
Vorspannklasse C1: Geringe Vorspannung
Genauigkeitsklasse H: Hoch
Ohne Kugelkette
Ohne Konservierung
Ohne Erstbefettung
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 75,3 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.

• Alle Metallteile aus korrosionsbeständigem Stahl gefertigt
• Alle Kunststoffteile aus zertifizierten Werkstoffen
• Beste Dynamikwerte
• Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
• Passend für alle Kugelschienen SNS
• Langzeitschmierung über mehrere Jahre möglich
• Allseitig Schmieranschlüsse mit Metallgewinde
• Uneingeschränkter Austauschbau durch beliebige Kombinationsmöglichkeit aller Kugelschienenausführungen mit allen Kugelwagenvarianten innerhalb jeder Genauigkeitsklasse
• Höchste Systemsteifigkeit durch vorgespannte O-Anordnung
• Stirnseitige Befestigungsgewinde für alle Anbauteile
• Hohe Steifigkeit in allen Belastungsrichtungen – daher auch als Einzelwagen nutzbar
• Integrierte Komplettabdichtung
• Geringe Federungsschwankungen aufgrund der idealen Einlaufgeometrie und hohen Kugelanzahl
• Ruhiger, geschmeidiger Lauf durch optimal gestaltete Umlenkung und Führung der Kugeln
• Aufbauten am Kugelwagen von oben und unten verschraubbar

Produkteigenschaften
Ausführung	Kugelschienenführung
Nenngröße [mm]	30
Bauform	FKS - Flansch Kurz Standardhöhe
Bauart	Kugelwagen NRFG
Werkstoff Profilschienführungen	Korrosionsbeständiger Stahl (Resist NR II)
Vorspannungsklasse	C1 - Geringe Vorspannung
Genauigkeitsklasse	H - Hochgenau
Dichtung	SS - Standarddichtung
Kugelkette	Ohne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von Fluchtungsfehlern	Ohne Selbsteinstellung
Breite Führungswagen [mm]	90
Länge Führungswagen [mm]	75.3
Höhe Führungswagen [mm]	35.35
Höhe Führungswagen mit Führungsschiene [mm]	42
Schmierung	Ohne Schmierung (trocken)
Maximale Beschleunigung amax [m/s²]	500
Hinweis maximale Beschleunigung amax	Wenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]	5
Gewicht [kg]	0.8
Dynamische Tragzahl C50 [N]	18300
Hinweis dynamische Tragzahl C50	Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]	14500
Hinweis dynamische Tragzahl C100	Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]	17200
Dynamisches Torsionstragmoment Mt50 [Nm]	400
Hinweis dynamisches Torsionstragmoment Mt50	Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]	320
Hinweis dynamisches Torsionstragmoment Mt100	Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]	295
Dynamisches Längstragmoment ML50 [Nm]	140
Hinweis dynamisches Längstragmoment ML50	Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]	110
Hinweis dynamisches Längstragmoment ML100	Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]	105
Teilung T Führungsschiene [mm]	80
Abmessung A (Profilschienenführungen) [mm]	90
Abmessung A1 (Profilschienenführungen) [mm]	45
Abmessung A2 (Profilschienensysteme) [mm]	28
Abmessung A3 (Profilschienensysteme) [mm]	31
Abmessung B (Profilschienenführungen) [mm]	75.3
Abmessung B1 [mm]	45
Abmessung E1 [mm]	72
Abmessung E8 (Profilschienenführungen) [mm]	48.4
Abmessung E9 (Profilschienenführungen) [mm]	14.6
Abmessung H [mm]	42
Abmessung H1 (Profilschienenführungen) [mm]	35.35
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]	28.55
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]	28.35
Abmessung K1 (Profilschienenführungen) [mm]	28.8
Abmessung K2 (Profilschienenführungen) [mm]	30.5
Abmessung K3 (Profilschienenführungen) [mm]	6.05
Abmessung K4 (Profilschienenführungen) [mm]	6.05
Abmessung N1 (Profilschienenführungen) [mm]	11
Abmessung N6 (Profilschienenführungen) [mm]	17
Abmessung N6 Toleranz (Profilschienenführungen) [mm]	±0.5
Abmessung S1 (Profilschienenführungen) [mm]	8.5
Abmessung S2 (Profilschienenführungen)	M10
Abmessung S5 (Profilschienenführung) [mm]	9
Abmessung S9	M3x5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)	M3
Abmessung S9 Steigung [mm]	5
Abmessung T1 min [mm]	16
Abmessung V1 [mm]	7
Höhe Führungsschiene H2 mit Abdeckband [mm]	28.55
