Bosch Rexroth R200119331. Kugelwagen NR KWD-015-FNS-C0-H-1

Bosch Rexroth
109,88 € 92,34 €
exkl. Versandkosten
Artikel
BRR-R200119331

Hersteller-Nr.
R200119331
Kugelwagen, FNS, Baugröße 15, Resist NR, Genauigkeit Hoch, Vorspannungsfrei, Ohne Kugelkette
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

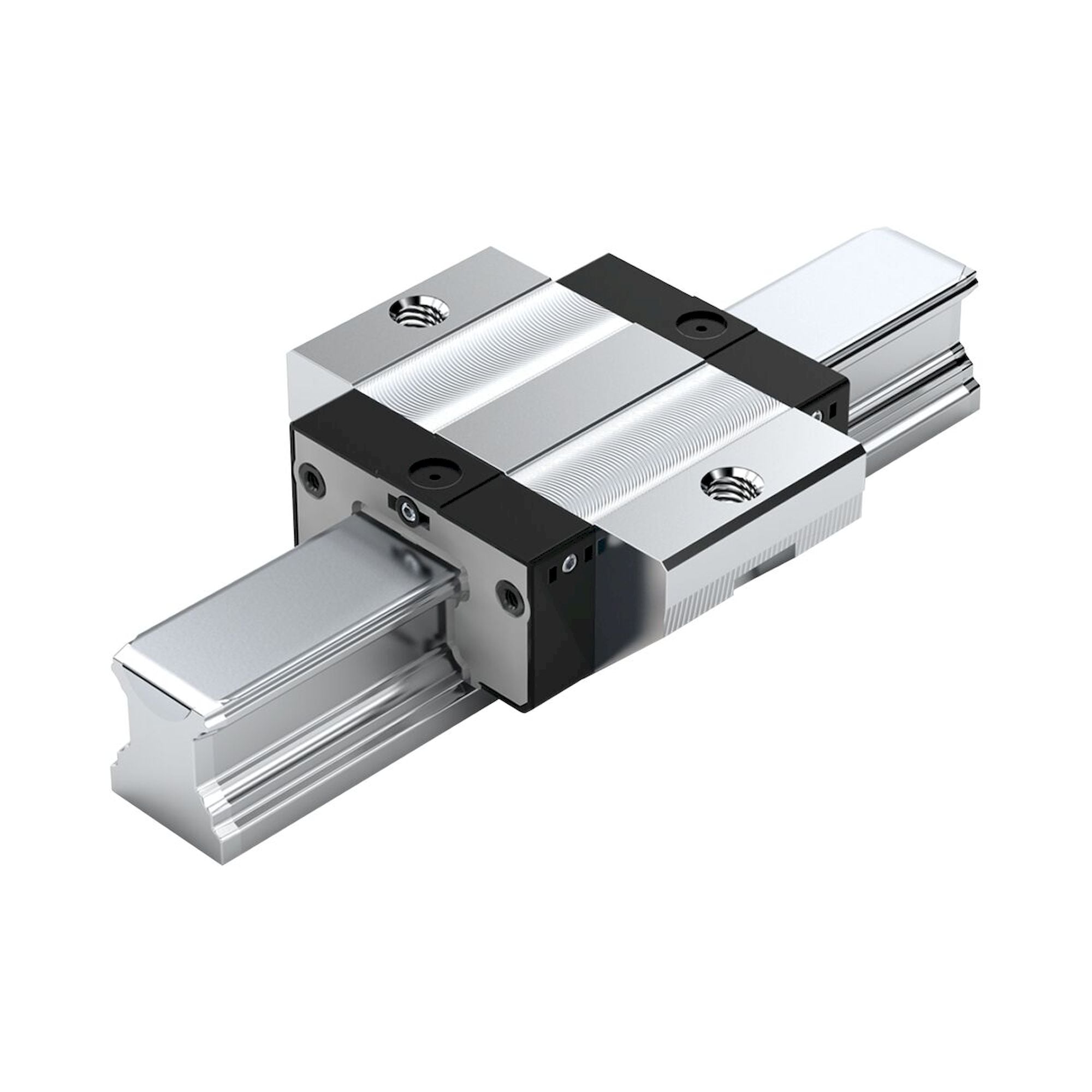

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Kugelwagen aus Resist NR ist korrosionsbeständig und hochpräzise. Er zeichnet sich außerdem durch folgende Produkteigenschaften aus:
Baugröße 15
Bauform FNS: Breite = Flansch, Länge = Normal, Höhe = Standard
Führungswagenwagenköper aus korrosionsbeständigem Stahl nach DIN 10088
Vorspannklasse C0: Vorspannungsfrei
Genauigkeitsklasse H: Hoch
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 58,2 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei hohen Steifigkeitsanforderungen
  • Deutlich reduzierte Reibkraftschwankungen und ein niedriges Reibkraftniveau, besonders unter äußerer Last
  • Höchste Präzision
  • Kugelwagenkörper aus korrosionsbeständigem Stahl nach DIN EN 10088. Von Rexroth empfohlene Ausführung, wenn Korrosionsschutz gefordert ist. Kurze Lieferzeiten.
  • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs
  • Aufbauten am Kugelwagen von oben und unten verschraubbar
  • Langzeitschmierung über mehrere Jahre möglich
  • Beste Dynamikwerte
  • Passend für alle Kugelschienen SNS/SNO
  • Hohe Drehmomentbelastbarkeit
  • Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Kugelwagens
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Kugelwagen werkseitig erstbefettet


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]15
BauformFNS - Flansch Normal Standardhöhe
BauartKugelwagen Hochpräzsion
Werkstoff ProfilschienführungenKorrosionsbeständiger Stahl (Führungswagenkörper-Resist NR)
VorspannungsklasseC0 - ohne Vorspannung (Spiel)
GenauigkeitsklasseH - Hochgenau
DichtungLS - Leichtlaufdichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]47
Länge Führungswagen [mm]58.2
Höhe Führungswagen [mm]19.9
Höhe Führungswagen mit Führungsschiene [mm]24
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]5
Hinweis DichtungKeine Vorzugs-Variante/Kombination (z. T. längere Lieferzeiten)
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]0.2
Dynamische Tragzahl C50 [N]12400
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]9860
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]12700
Dynamisches Torsionstragmoment Mt50 [Nm]120
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]95
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]120
Dynamisches Längstragmoment ML50 [Nm]86
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]68
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]87
Teilung T Führungsschiene [mm]60
Abmessung A (Profilschienenführungen) [mm]47
Abmessung A1 (Profilschienenführungen) [mm]23.5
Abmessung A2 (Profilschienensysteme) [mm]15
Abmessung A3 (Profilschienensysteme) [mm]16
Abmessung B (Profilschienenführungen) [mm]58.2
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]39.2
Abmessung E1 [mm]38
Abmessung E2 (Profilschienenführungen) [mm]30
Abmessung E3 (Profilschienenführungen) [mm]26
Abmessung E8 (Profilschienenführungen) [mm]24.55
Abmessung E9 (Profilschienenführungen) [mm]6.7
Abmessung H [mm]24
Abmessung H1 (Profilschienenführungen) [mm]19.9
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]16.3
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]16.2
Abmessung K1 (Profilschienenführungen) [mm]8
Abmessung K2 (Profilschienenführungen) [mm]9.6
Abmessung K3 (Profilschienenführungen) [mm]3.2
Abmessung K4 (Profilschienenführungen) [mm]3.2
Abmessung N1 (Profilschienenführungen) [mm]5.2
Abmessung N2 (Profilschienenführungen) [mm]4.4
Abmessung N6 (Profilschienenführungen) [mm]10.3
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]4.3
Abmessung S2 (Profilschienenführungen)M5
Abmessung S5 (Profilschienenführung) [mm]4.5
Abmessung S9M2,5x3.5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M2,5
Abmessung S9 Steigung [mm]3.5
Abmessung T1 min [mm]12
Abmessung V1 [mm]5
