Bosch Rexroth R200142290. Kugelwagen HS KWD-045-FNS-C2-P-1

Bosch Rexroth
1.354,48 € 1.138,22 €
exkl. Versandkosten
Artikel
BRR-R200142290

Hersteller-Nr.
R200142290
Hochgeschwindigkeitskugelwagen, FNS, Baugröße 45, Stahl CS, Genauigkeit Präzision, Mittlere Vorspannung, Ohne Kugelkette
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

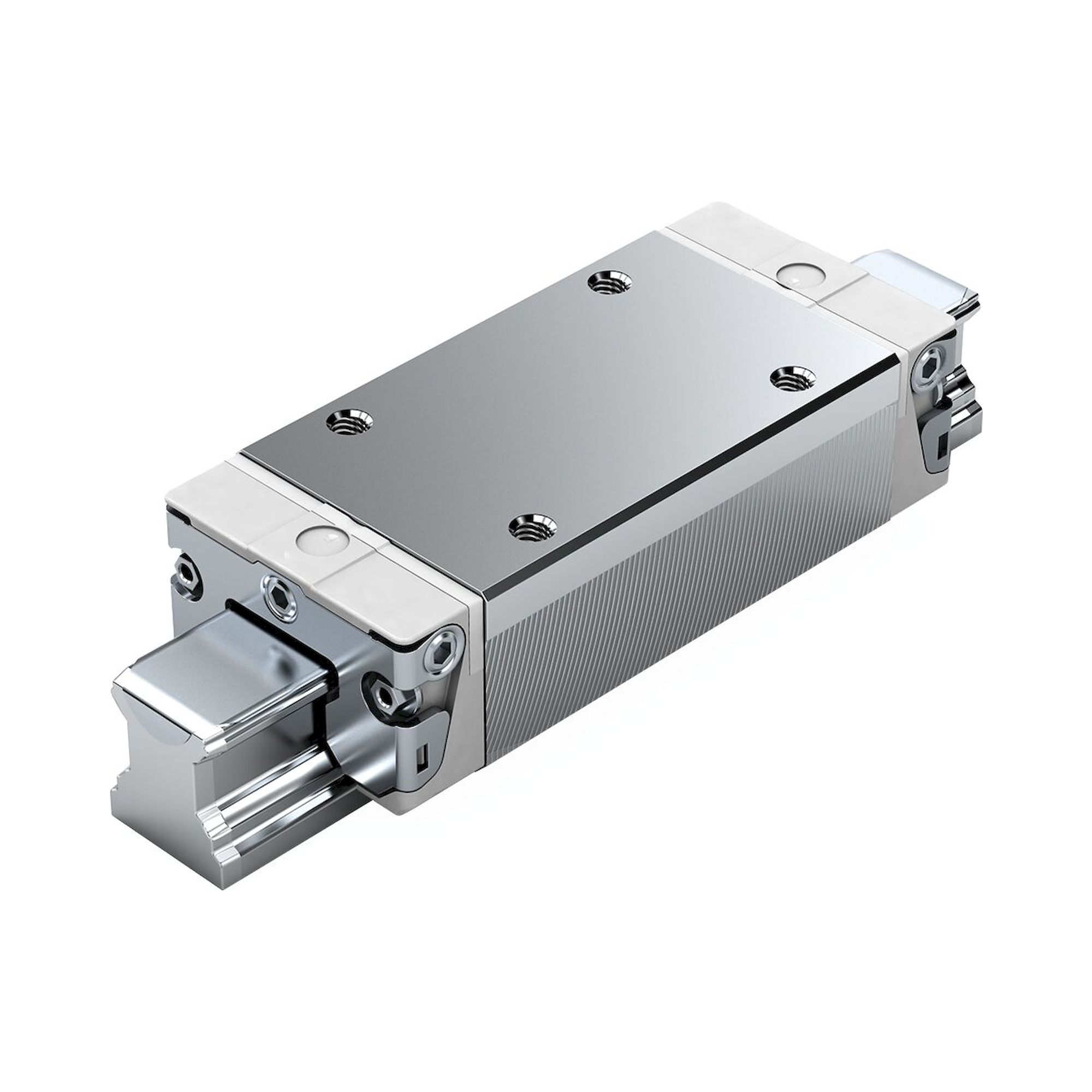

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Kugelwagen ist hochpräzise und ermöglicht sehr hohe Geschwindigkeiten. Er zeichnet sich außerdem durch folgende Produkteigenschaften aus:
Baugröße 45
Bauform FNS: Breite = Flansch, Länge = Normal, Höhe = Standard
Führungswagenköper aus Kohlenstoffstahl CS
Vorspannklasse C2: Mittlere Vorspannung
Genauigkeitsklasse P: Präzision
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 137,6 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Verfügbar in acht marktgängigen Größen
  • Einsatzbereich: Für höchste Geschwindigkeiten
  • Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Kugelwagens
  • Elektrisch isolierend durch den Einsatz von Keramikkugeln
  • Aufbauten am Kugelwagen von oben und unten verschraubbar
  • Allseitig Schmieranschlüsse mit Metallgewinde
  • Höchste Systemsteifigkeit durch vorgespannte O-Anordnung
  • Kugelwagen werkseitig erstbefettet
  • Hohe Geschwindigkeit durch geringe Masse der Keramikkugeln
  • Hohe Drehmomentbelastbarkeit
  • Ruhiger, geschmeidiger Lauf durch optimal gestaltete Umlenkung und Führung der Kugeln
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs
  • Minimalmengenschmierung mit integriertem Depot bei Ölschmierung
  • Langzeitschmierung über mehrere Jahre möglich
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]45
BauformFNS - Flansch Normal Standardhöhe
BauartKugelwagen Hochgeschwindigkeit
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC2 - Mittlere Vorspannung
GenauigkeitsklasseP - Präzise
DichtungSS - Standarddichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]120
Länge Führungswagen [mm]137.5
Höhe Führungswagen [mm]50.3
Höhe Führungswagen mit Führungsschiene [mm]60
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]10
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]2.85
Dynamische Tragzahl C50 [N]76000
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]60300
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]92100
Dynamisches Torsionstragmoment Mt50 [Nm]2050
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]1630
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]2490
Dynamisches Längstragmoment ML50 [Nm]1350
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]1070
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]1640
Teilung T Führungsschiene [mm]105
Abmessung A (Profilschienenführungen) [mm]120
Abmessung A1 (Profilschienenführungen) [mm]60
Abmessung A2 (Profilschienensysteme) [mm]45
Abmessung A3 (Profilschienensysteme) [mm]37.5
Abmessung B (Profilschienenführungen) [mm]137.5
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]97
Abmessung E1 [mm]100
Abmessung E2 (Profilschienenführungen) [mm]80
Abmessung E3 (Profilschienenführungen) [mm]60
Abmessung E8 (Profilschienenführungen) [mm]69.8
Abmessung E9 (Profilschienenführungen) [mm]20.9
Abmessung H [mm]60
Abmessung H1 (Profilschienenführungen) [mm]50.3
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]40.15
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]39.85
Abmessung K1 (Profilschienenführungen) [mm]17.3
Abmessung K2 (Profilschienenführungen) [mm]19.3
Abmessung K3 (Profilschienenführungen) [mm]8.2
Abmessung K4 (Profilschienenführungen) [mm]8.2
Abmessung N1 (Profilschienenführungen) [mm]15
Abmessung N2 (Profilschienenführungen) [mm]12.4
Abmessung N6 (Profilschienenführungen) [mm]23.5
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]10.4
Abmessung S2 (Profilschienenführungen)M12
Abmessung S5 (Profilschienenführung) [mm]14
Abmessung S9M4x7 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M4
Abmessung S9 Steigung [mm]7
Abmessung T [mm]105
Abmessung V1 [mm]10
