Bosch Rexroth R200232290. Kugelwagen HS KWD-035-FLS-C2-P-1

Bosch Rexroth
685,74 € 576,25 €
exkl. Versandkosten
Artikel
BRR-R200232290

Hersteller-Nr.
R200232290
Hochgeschwindigkeitskugelwagen, FLS, Baugröße 35, Stahl CS, Genauigkeit Präzision, Mittlere Vorspannung, Ohne Kugelkette
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

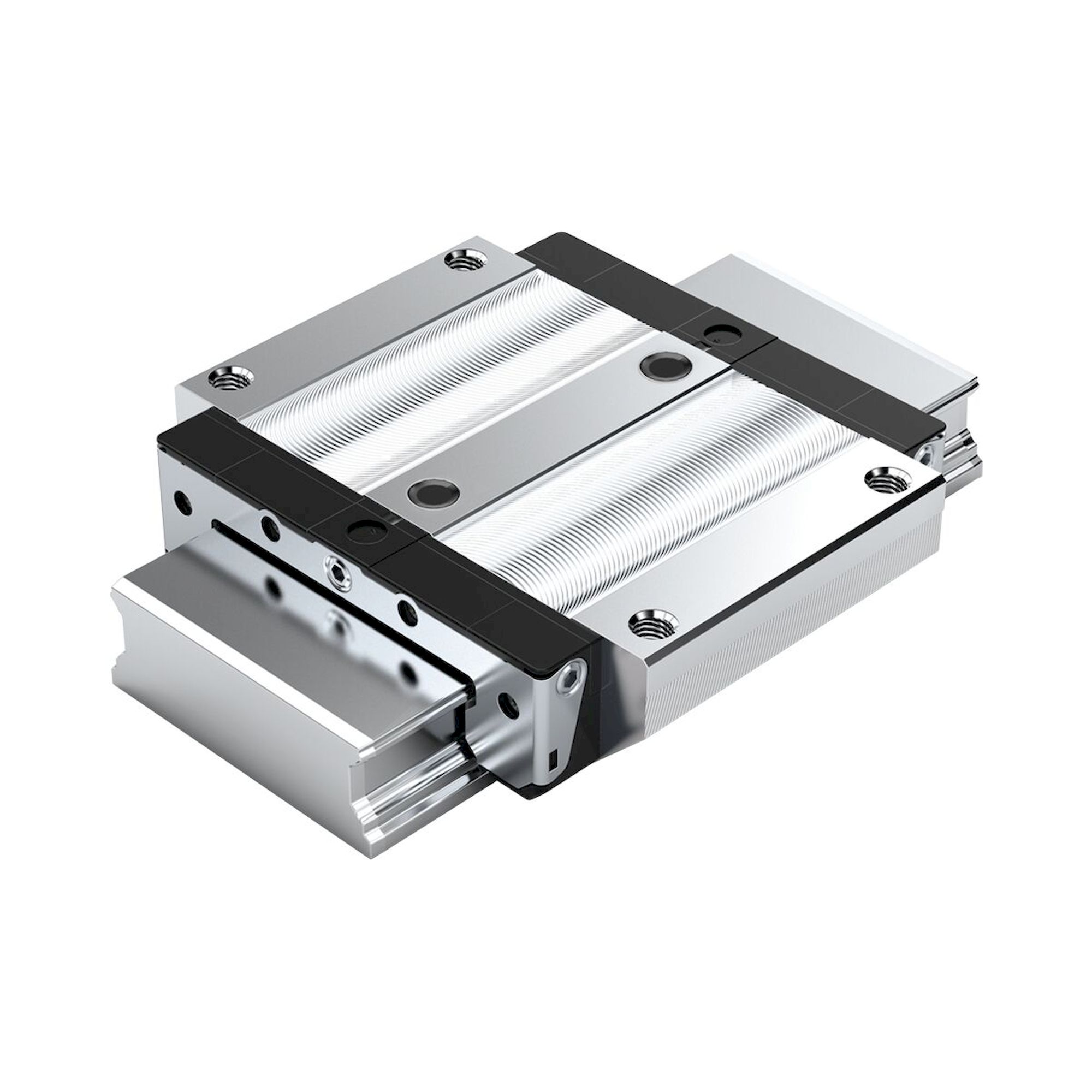

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Kugelwagen ist hochpräzise und ermöglicht sehr hohe Geschwindigkeiten. Er zeichnet sich außerdem durch folgende Produkteigenschaften aus:
Baugröße 35
Bauform FLS: Breite = Flansch, Länge = Lang, Höhe = Standard
Führungswagenköper aus Kohlenstoffstahl CS
Vorspannklasse C2: Mittlere Vorspannung
Genauigkeitsklasse P: Präzision
Ohne Kugelkette
Erstbefettet und konserviert
Wälzlagerfett Dynalub 510
Ohne Vorsatzelement links (Anschlagkante vorn)
Ohne Vorsatzelement rechts (Anschlagkante vorn)
Gerader Schmieranschluss lose beigelegt.
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 139,0 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Verfügbar in acht marktgängigen Größen
  • Einsatzbereich: Für höchste Geschwindigkeiten
  • Steifigkeitserhöhung bei Abhebe- und Seitenbelastung durch zusätzliches Verschrauben an zwei Bohrungen in der Mitte des Kugelwagens
  • Elektrisch isolierend durch den Einsatz von Keramikkugeln
  • Aufbauten am Kugelwagen von oben und unten verschraubbar
  • Allseitig Schmieranschlüsse mit Metallgewinde
  • Höchste Systemsteifigkeit durch vorgespannte O-Anordnung
  • Minimalmengenschmierung mit integriertem Depot bei Ölschmierung
  • Hohe Geschwindigkeit durch geringe Masse der Keramikkugeln
  • Langzeitschmierung über mehrere Jahre möglich
  • Ruhiger, geschmeidiger Lauf durch optimal gestaltete Umlenkung und Führung der Kugeln
  • Stirnseitige Befestigungsgewinde für alle Anbauteile
  • Hohe Drehmomentbelastbarkeit
  • Kugelwagen werkseitig erstbefettet
  • Gleich hohe Tragzahlen in allen vier Hauptlastrichtungen
  • Patentierte Einlaufzone steigert die Ablaufgenauigkeit bis zu Faktor sechs


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]35
BauformFLS - Flansch Lang Standardhöhe
BauartKugelwagen Hochgeschwindigkeit
Werkstoff ProfilschienführungenKohlenstoffstahl
VorspannungsklasseC2 - Mittlere Vorspannung
GenauigkeitsklasseP - Präzise
DichtungSS - Standarddichtung
KugelketteOhne Kugelkette (Standard)
Selbsteinstellung zum Ausgleich von FluchtungsfehlernOhne Selbsteinstellung
Breite Führungswagen [mm]100
Länge Führungswagen [mm]139
Höhe Führungswagen [mm]40.4
Höhe Führungswagen mit Führungsschiene [mm]48
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]500
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]10
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig. Bei Minustemperaturen bitte rückfragen.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μOhne die Reibung der Dichtung
Gewicht [kg]2.25
Dynamische Tragzahl C50 [N]58700
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]46600
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]81100
Dynamisches Torsionstragmoment Mt50 [Nm]1260
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]1000
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]1740
Dynamisches Längstragmoment ML50 [Nm]1130
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]900
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]1560
Teilung T Führungsschiene [mm]80
Abmessung A (Profilschienenführungen) [mm]100
Abmessung A1 (Profilschienenführungen) [mm]50
Abmessung A2 (Profilschienensysteme) [mm]34
Abmessung A3 (Profilschienensysteme) [mm]33
Abmessung B (Profilschienenführungen) [mm]139
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]105.5
Abmessung E1 [mm]82
Abmessung E2 (Profilschienenführungen) [mm]62
Abmessung E3 (Profilschienenführungen) [mm]52
Abmessung E8 (Profilschienenführungen) [mm]58
Abmessung E9 (Profilschienenführungen) [mm]17.35
Abmessung H [mm]48
Abmessung H1 (Profilschienenführungen) [mm]40.4
Abmessung H2 mit Abdeckband (Profilschienenführungen) [mm]32.15
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]31.85
Abmessung K1 (Profilschienenführungen) [mm]28.75
Abmessung K2 (Profilschienenführungen) [mm]30.25
Abmessung K3 (Profilschienenführungen) [mm]6.9
Abmessung K4 (Profilschienenführungen) [mm]6.9
Abmessung N1 (Profilschienenführungen) [mm]12
Abmessung N2 (Profilschienenführungen) [mm]10.15
Abmessung N6 (Profilschienenführungen) [mm]20.5
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]8.5
Abmessung S2 (Profilschienenführungen)M10
Abmessung S5 (Profilschienenführung) [mm]9
Abmessung S9M3x5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]5
Abmessung T1 min [mm]16
Abmessung V1 [mm]8
Weitere Informationen
Hersteller-Nr. R200232290
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
