Bosch Rexroth R205520351. Kugelschiene CS KSE-025-SNS-H

Bosch Rexroth
113,23 € 95,15 €
exkl. Versandkosten
Artikel
BRR-R205520351

Hersteller-Nr.
R205520351
Kugelschiene Compact Line, SNS, Baugröße 25, Stahl CS, Genauigkeit Hochgenau
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

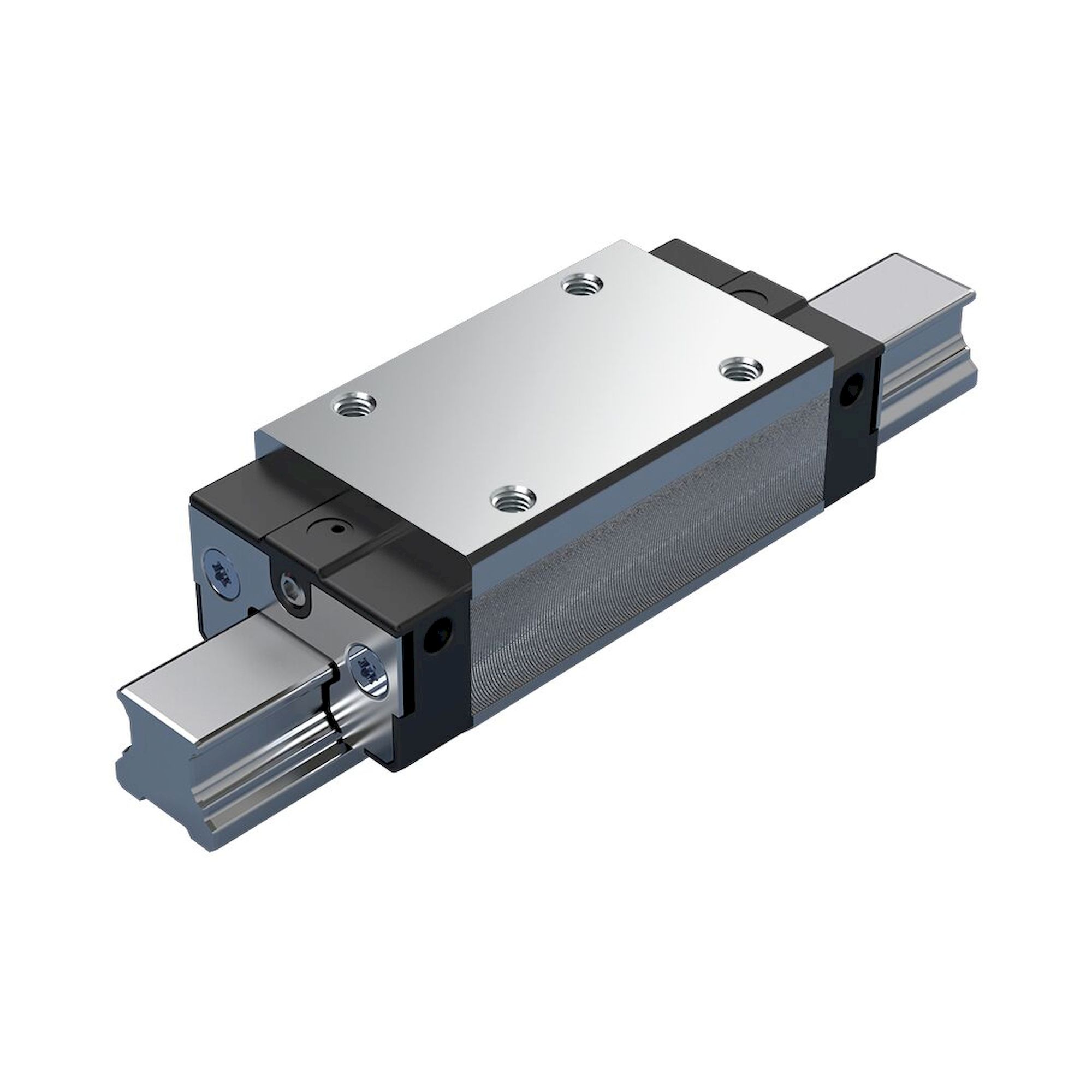

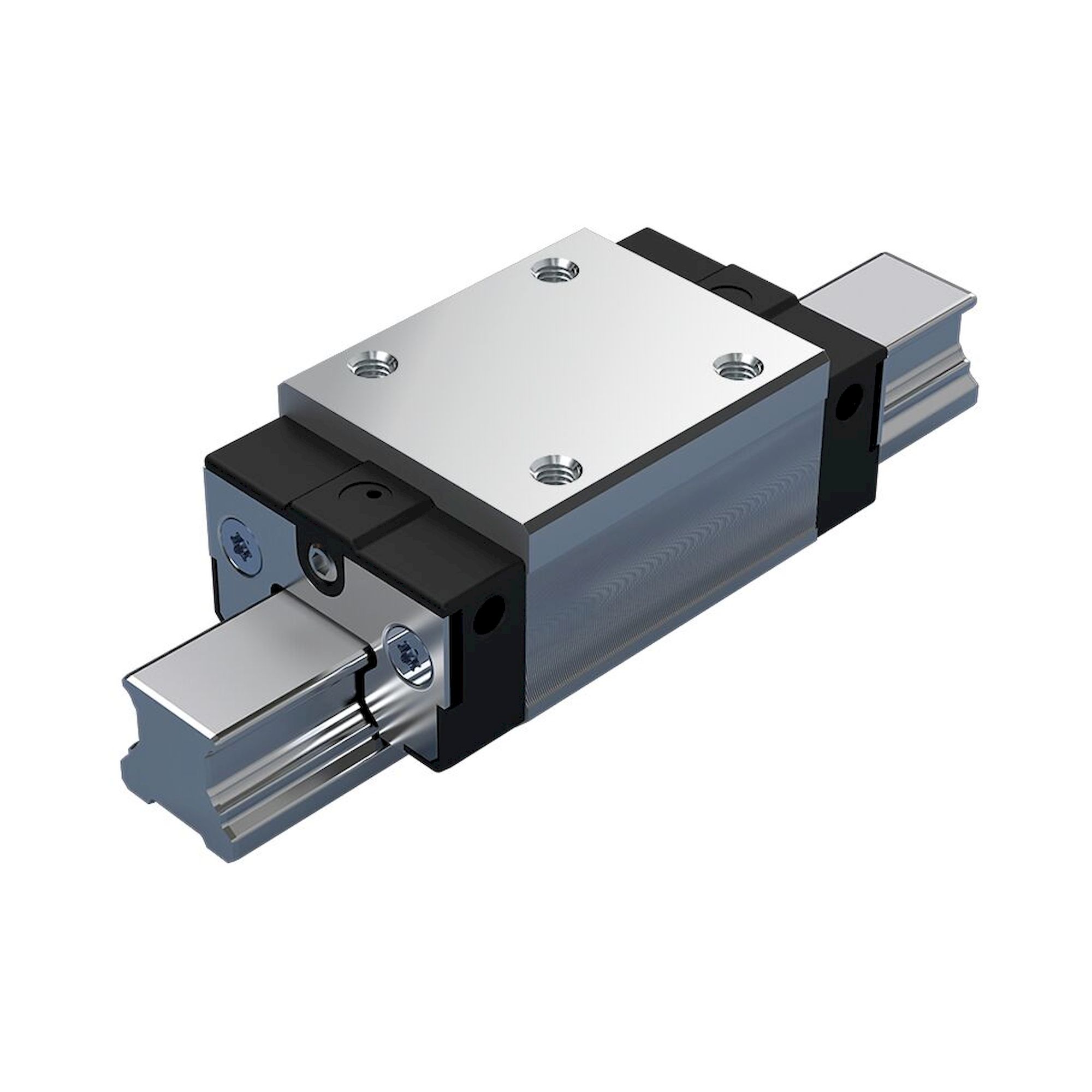

Häufig zusammen gekauft
Die Kugelschiene Compact Line ist präzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 25
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungsschiene aus Kohlenstoffstahl CS
Befestigung MA: Verschraubung von oben
Abdeckung AK: Abdeckkappen aus Kunststoff
Genauigkeitsklasse Hochgenau
Schiene in Werkslänge
  • Werkslängen sind Führungsschienen ohne Endenbearbeitung und nur in vier Meter-Schritten bestellbar.


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]25
BauformSNS - Standard - Führungsschiene
GenauigkeitsklasseH - Hochgenau
Montage FührungsschieneVon oben verschraubbar
Maximale Länge Lmax [mm]4150
Masse m (kg/m) [kg/m]2.6
Gewicht [kg]10.5
Empfohlene Schienenlänge (Formel)L = nB • T ‒ 4 mm
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Teilung T Führungsschiene [mm]60
Abmessung A2 (Profilschienensysteme) [mm]23
Abmessung D [mm]11
Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm]20
Abmessung N6 (Profilschienenführungen) [mm]11.3
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S5 (Profilschienenführung) [mm]7
Abmessung T [mm]60
Abmessung T1 max (Profilschienenführungen) [mm]50
Abmessung T1 min [mm]10
Abmessung T1 s (Profilschienenführungen [mm]28
Weitere Informationen
Hersteller-Nr. R205520351
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
