Bosch Rexroth R205A79420. Kugelwagen CS KWE-030-FNS-C0-N-1

Bosch Rexroth
60,07 € 50,48 €
exkl. Versandkosten
Artikel
BRR-R205A79420

Hersteller-Nr.
R205A79420
Kugelwagen Compact Line, FNS, Baugröße 30, Stahl CS, Genauigkeit Normal, ohne Vorspannung (Spiel)
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

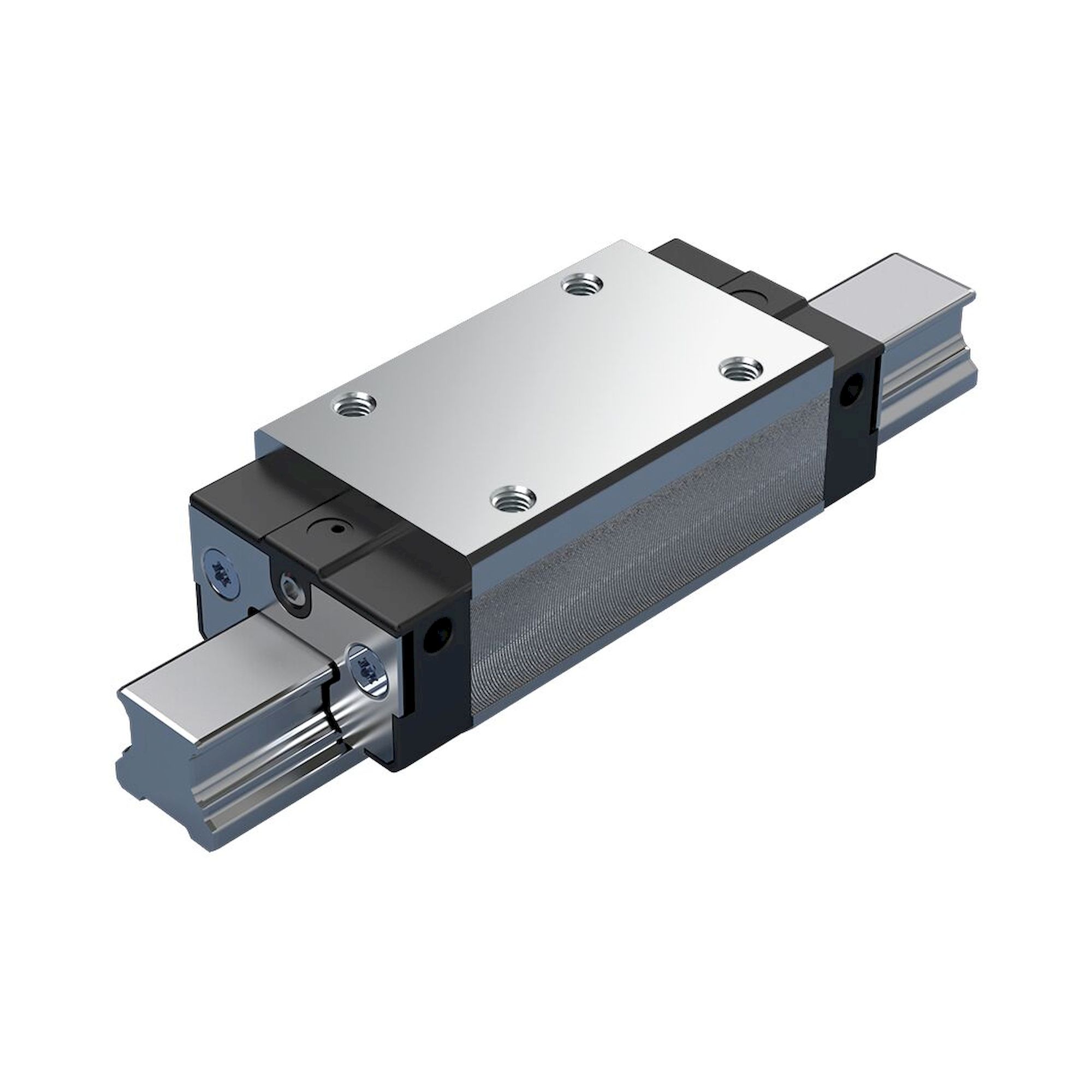

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Kugelwagen Compact Line ist präzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 30
Bauform FNS - Flansch Normal Standardhöhe
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C0: ohne Vorspannung (Spiel)
Genauigkeitsklasse N: Normal
ohne Kugelkette
Erstbefettet und konserviert
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 97.7 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei normalen Steifigkeitsanforderungen
  • Tragfähigkeit: Hoch
  • Von oben und von unten verschraubbar


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]30
BauformFNS - Flansch Normal Standardhöhe
VorspannungsklasseC0 - ohne Vorspannung (Spiel)
GenauigkeitsklasseN - Normal
DichtungSS - Standarddichtung
KugelketteOhne Kugelkette (Standard)
Breite Führungswagen [mm]90
Länge Führungswagen [mm]97.7
Höhe Führungswagen [mm]35.35
Höhe Führungswagen mit Führungsschiene [mm]42
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]250
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μReibbeiwert µ ohne Dichtungsreibung
Gewicht [kg]1.01
Dynamische Tragzahl C50 [N]39300
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]31200
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]42200
Dynamisches Torsionstragmoment Mt50 [Nm]590
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]470
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]640
Dynamisches Längstragmoment ML50 [Nm]450
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]360
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]490
Teilung T Führungsschiene [mm]80
Abmessung A (Profilschienenführungen) [mm]90
Abmessung A1 (Profilschienenführungen) [mm]45
Abmessung A2 (Profilschienensysteme) [mm]28
Abmessung A3 (Profilschienensysteme) [mm]31
Abmessung B (Profilschienenführungen) [mm]97.7
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]67.4
Abmessung E1 [mm]72
Abmessung E2 [mm]52
Abmessung E8 (Profilschienenführungen) [mm]42
Abmessung E9 (Profilschienenführungen) [mm]14.25
Abmessung H [mm]42
Abmessung H1 (Profilschienenführungen) [mm]35.35
Abmessung H2 (Profilschienenführungen) [mm]23
Abmessung K1 (Profilschienenführungen) [mm]14
Abmessung K2 (Profilschienenführungen) [mm]14.7
Abmessung K3 (Profilschienenführungen) [mm]7.25
Abmessung K4 (Profilschienenführungen) [mm]7.25
Abmessung N1 (Profilschienenführungen) [mm]11
Abmessung N6 (Profilschienenführungen) [mm]12
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]8.5
Abmessung S2 (Profilschienenführungen)M10
Abmessung S5 (Profilschienenführung) [mm]9
Abmessung S9M3x6.5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]6.5
Abmessung T [mm]80
Abmessung T1 min [mm]16
Abmessung V1 [mm]7
Höhe Führungsschiene H2 [mm]23
Weitere Informationen
Hersteller-Nr. R205A79420
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
