Bosch Rexroth R205B72220. Kugelwagen CS KWE-030-FLS-C2-P-1

Bosch Rexroth
96,31 € 80,93 €
exkl. Versandkosten
Artikel
BRR-R205B72220

Hersteller-Nr.
R205B72220
Kugelwagen Compact Line, FLS, Baugröße 30, Stahl CS, Genauigkeit Präzise, Mittlere Vorspannung
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

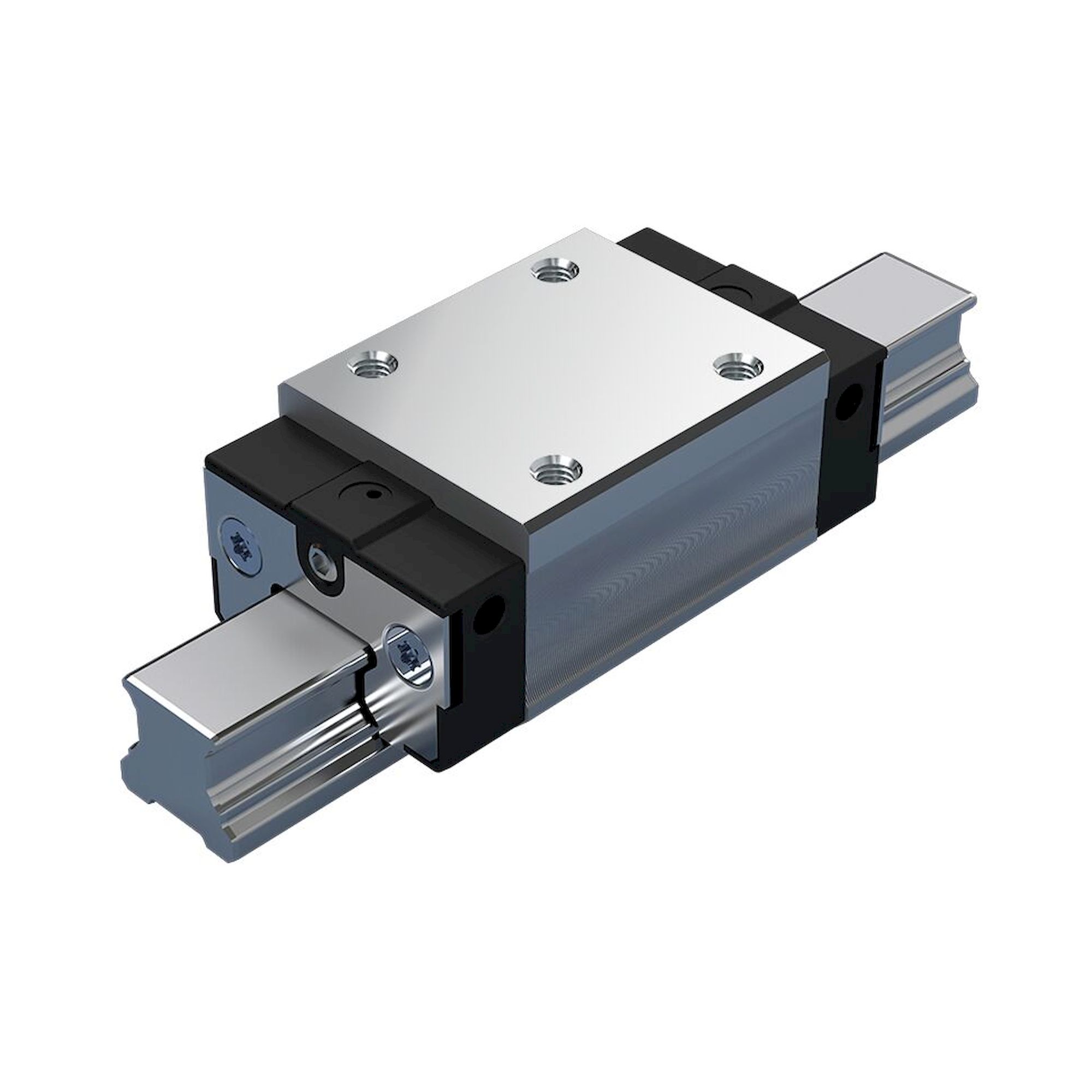

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Kugelwagen Compact Line ist präzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 30
Bauform FLS - Flansch Lang Standardhöhe
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C2: Mittlere Vorspannung
Genauigkeitsklasse P: Präzise
ohne Kugelkette
Erstbefettet und konserviert
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 119,7 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei hohen Steifigkeitsanforderungen
  • Tragfähigkeit: Sehr hoch
  • Von oben und von unten verschraubbar


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]30
BauformFLS - Flansch Lang Standardhöhe
VorspannungsklasseC2 - Mittlere Vorspannung
GenauigkeitsklasseP - Präzise
DichtungSS - Standarddichtung
KugelketteOhne Kugelkette (Standard)
Breite Führungswagen [mm]90
Länge Führungswagen [mm]119.7
Höhe Führungswagen [mm]35.35
Höhe Führungswagen mit Führungsschiene [mm]42
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]250
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μReibbeiwert µ ohne Dichtungsreibung
Gewicht [kg]1.31
Dynamische Tragzahl C50 [N]49100
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]39000
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]58800
Dynamisches Torsionstragmoment Mt50 [Nm]740
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]590
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]890
Dynamisches Längstragmoment ML50 [Nm]770
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]610
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]920
Teilung T Führungsschiene [mm]80
Abmessung A (Profilschienenführungen) [mm]90
Abmessung A1 (Profilschienenführungen) [mm]45
Abmessung A2 (Profilschienensysteme) [mm]28
Abmessung A3 (Profilschienensysteme) [mm]31
Abmessung B (Profilschienenführungen) [mm]119.7
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]89.4
Abmessung E1 [mm]72
Abmessung E2 [mm]52
Abmessung E8 (Profilschienenführungen) [mm]42
Abmessung E9 (Profilschienenführungen) [mm]14.25
Abmessung H [mm]42
Abmessung H1 (Profilschienenführungen) [mm]35.35
Abmessung H2 (Profilschienenführungen) [mm]23
Abmessung K1 (Profilschienenführungen) [mm]25
Abmessung K2 (Profilschienenführungen) [mm]25.7
Abmessung K3 (Profilschienenführungen) [mm]7.25
Abmessung K4 (Profilschienenführungen) [mm]7.25
Abmessung N1 (Profilschienenführungen) [mm]11
Abmessung N6 (Profilschienenführungen) [mm]12
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S1 (Profilschienenführungen) [mm]8.5
Abmessung S2 (Profilschienenführungen)M10
Abmessung S5 (Profilschienenführung) [mm]9
Abmessung S9M3x6.5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]6.5
Abmessung T [mm]80
Abmessung T1 min [mm]16
Abmessung V1 [mm]7
Höhe Führungsschiene H2 [mm]23
Weitere Informationen
Hersteller-Nr. R205B72220
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
