Bosch Rexroth R205C42220. Kugelwagen CS KWE-045-SNS-C2-P-1

Bosch Rexroth
107,97 € 90,73 €
exkl. Versandkosten
Artikel
BRR-R205C42220

Hersteller-Nr.
R205C42220
Kugelwagen Compact Line, SNS, Baugröße 45, Stahl CS, Genauigkeit Präzise, Mittlere Vorspannung
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen

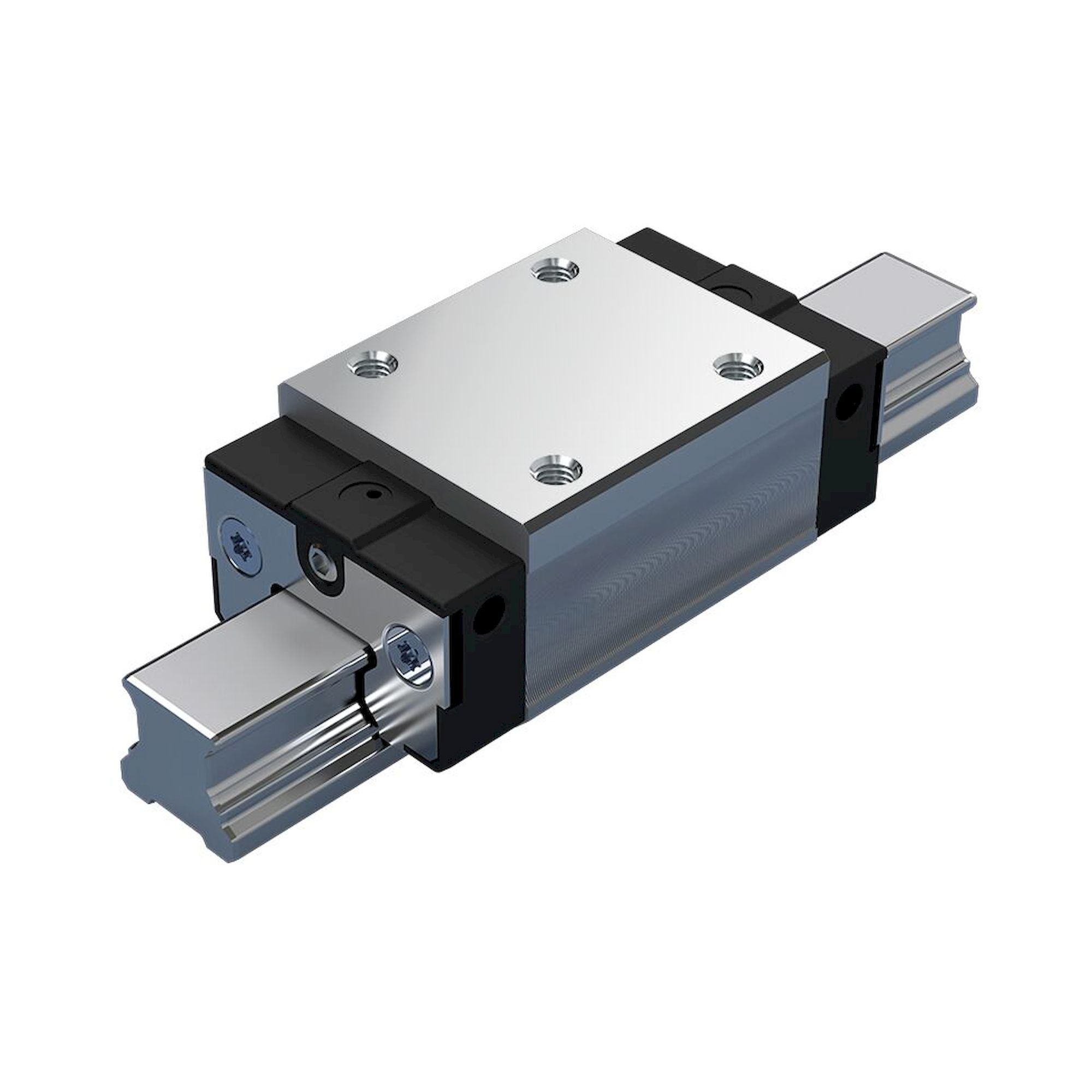

main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
Der Kugelwagen Compact Line ist präzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 45
Bauform SNS - Schmal Normal Standardhöhe
Führungswagenwagenköper aus Kohlenstoffstahl CS
Vorspannklasse C2: Mittlere Vorspannung
Genauigkeitsklasse P: Präzise
ohne Kugelkette
Erstbefettet und konserviert
Führungswagenköper in Standardausführung
Gesamtlänge des Führungswagens = 137,5 mm
Austauschbau: Führungswagen und Führungsschienen können in jeder Genauigkeit miteinander kombiniert werden.
  • Einsatzbereich: Bei begrenztem Bauraum in Seitenrichtung
  • Tragfähigkeit: Hoch
  • Von oben verschraubbar


Produkteigenschaften
AusführungKugelschienenführung
Nenngröße [mm]45
BauformSNS - Schmal Normal Standardhöhe
VorspannungsklasseC2 - Mittlere Vorspannung
GenauigkeitsklasseP - Präzise
DichtungSS - Standarddichtung
KugelketteOhne Kugelkette (Standard)
Breite Führungswagen [mm]86
Länge Führungswagen [mm]137.5
Höhe Führungswagen [mm]50.3
Höhe Führungswagen mit Führungsschiene [mm]60
SchmierungErstbefettet, konserviert
Maximale Beschleunigung amax [m/s²]250
Hinweis maximale Beschleunigung amaxWenn Fcomb◡> 2,8 • Fpr : amax = 50 m/s2
Maximal zulässige lineare Geschwindigkeit vmax [m/s]3
Zulässige Umgebungstemperatur (min. … max.)-10 °C ... +80 °C
Hinweis zulässige Umgebungstemperatur (min. ... max.)Kurzzeitig bis 100 °C zulässig.
Reibungszahl μ0.002 ... 0.003
Hinweis Reibungszahl μReibbeiwert µ ohne Dichtungsreibung
Gewicht [kg]2.4
Dynamische Tragzahl C50 [N]78100
Hinweis dynamische Tragzahl C50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamische Tragzahl C100 [N]62000
Hinweis dynamische Tragzahl C100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statische Tragzahl C0 [N]83000
Dynamisches Torsionstragmoment Mt50 [Nm]1790
Hinweis dynamisches Torsionstragmoment Mt50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Torsionstragmoment Mt100 [Nm]1420
Hinweis dynamisches Torsionstragmoment Mt100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Torsionstragmoment Mt0 [Nm]1930
Dynamisches Längstragmoment ML50 [Nm]1320
Hinweis dynamisches Längstragmoment ML50Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1.
Dynamisches Längstragmoment ML100 [Nm]1050
Hinweis dynamisches Längstragmoment ML100Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1.
Statisches Längstragmoment ML0 [Nm]1420
Teilung T Führungsschiene [mm]105
Abmessung A (Profilschienenführungen) [mm]86
Abmessung A1 (Profilschienenführungen) [mm]43
Abmessung A2 (Profilschienensysteme) [mm]45
Abmessung A3 (Profilschienensysteme) [mm]20.5
Abmessung B (Profilschienenführungen) [mm]137.5
Abmessung B Toleranz (Profilschienenführungen) [mm]+0.5
Abmessung B1 [mm]97
Abmessung E1 [mm]60
Abmessung E2 [mm]60
Abmessung E8 (Profilschienenführungen) [mm]61
Abmessung E9 (Profilschienenführungen) [mm]19.5
Abmessung H [mm]60
Abmessung H1 (Profilschienenführungen) [mm]50.3
Abmessung H2 (Profilschienenführungen) [mm]33
Abmessung K1 (Profilschienenführungen) [mm]27.3
Abmessung K2 (Profilschienenführungen) [mm]29.5
Abmessung K3 (Profilschienenführungen) [mm]10.5
Abmessung K4 (Profilschienenführungen) [mm]10.5
Abmessung N3 (Profilschienenführungen) [mm]18
Abmessung N6 (Profilschienenführungen) [mm]17
Abmessung N6 Toleranz (Profilschienenführungen) [mm]±0.5
Abmessung S2 (Profilschienenführungen)M10
Abmessung S5 (Profilschienenführung) [mm]14
Abmessung S9M3x6.5 mm
Abmessung S9 Gewindedurchmesser (Profilschienenführungen)M3
Abmessung S9 Steigung [mm]6.5
Abmessung T [mm]105
Abmessung T1 min [mm]18
Abmessung V1 [mm]10
Höhe Führungsschiene H2 [mm]33
Weitere Informationen
Hersteller-Nr. R205C42220
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.100000
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
