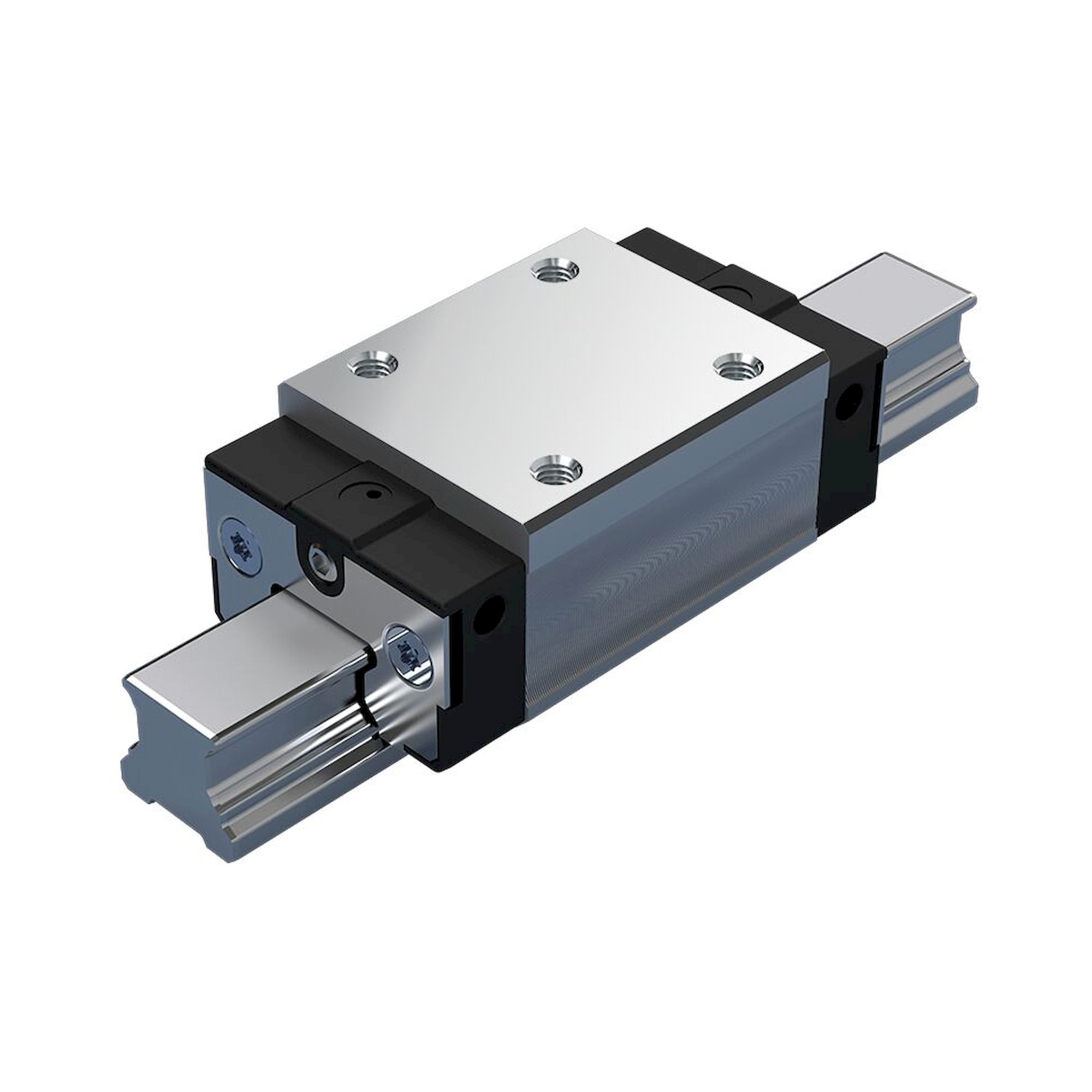

Bosch Rexroth R205E11420. Kugelwagen CS KWE-015-SNH-C1-N-1
Kugelwagen CS KWE-015-SNH-C1-N-1 von Bosch Rexroth, Materialnummer R205E11420. Genauigkeitsklasse N - Normal, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Erstbefettet, konserviert.
Netto
zzgl. MwSt.
30,45 € inkl. 19 % MwSt., zzgl. Versand
25,59 €
Artikel
BRR-R205E11420
Hersteller-Nr.
R205E11420
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Kugelwagen CS KWE-015-SNH-C1-N-1 von Bosch Rexroth, Materialnummer R205E11420. Genauigkeitsklasse N - Normal, Vorspannungsklasse C1 - Geringe Vorspannung und Schmierung Erstbefettet, konserviert. Die dynamische Tragzahl beträgt 9100 N. Das Gewicht liegt bei 0,2 kg.
Technische Daten
| Ausführung | Kugelschienenführung |
|---|---|
| Bauform | SNH - Schmal Normal Hoch |
| Bauart | Kugelwagen Compact Line |
| Vorspannungsklasse | C1 - Geringe Vorspannung |
| Genauigkeitsklasse | N - Normal |
| Kugelkette | Ohne Kugelkette (Standard) |
| Schmierung | Erstbefettet, konserviert |
| Schmiernippel | ohne Schmiernippel |
| Breite Führungswagen | 34 mm |
| Länge Führungswagen | 58,2 mm |
| Höhe Führungswagen | 23,9 mm |
| Höhe Führungswagen mit Führungsschiene | 28 mm |
| Maximale Beschleunigung amax | 500 m/s² |
| Zulässige Umgebungstemperatur (min. … max.) | -10 °C ... +80 °C |
| Reibungszahl μ | 0,002 ... 0,003 |
| Gewicht | 0,2 kg |
| Dynamische Tragzahl C50 | 11500 N |
| Dynamische Tragzahl C100 | 9100 N |
| Dynamisches Torsionstragmoment Mt50 | 98 Nm |
| Dynamisches Torsionstragmoment Mt100 | 78 Nm |
| Statisches Torsionstragmoment Mt0 | 100 Nm |
| Dynamisches Längstragmoment ML50 | 79 Nm |
| Dynamisches Längstragmoment ML100 | 63 Nm |
| Statisches Längstragmoment ML0 | 82 Nm |
| Teilung T Führungsschiene | 60 mm |
| Abmessung A | 34 mm |
| Abmessung A1 | 17 mm |
| Abmessung A2 | 15 mm |
| Abmessung A3 | 9,5 mm |
| Abmessung B | 58,2 mm |
| Abmessung B Toleranz | +0,5 mm |
| Abmessung B1 | 39,2 mm |
| Abmessung E1 | 26 mm |
| Abmessung E2 | 26 mm |
| Abmessung E8 | 20,5 mm |
| Abmessung E9 | 11,8 mm |
| Abmessung H1 | 23,9 mm |
| Abmessung H2 | 14,1 mm |
| Abmessung K1 | 10 mm |
| Abmessung K2 | 11,1 mm |
| Abmessung K3 | 7,8 mm |
| Abmessung K4 | 7,8 mm |
| Abmessung N3 | 6 mm |
| Abmessung N6 | 8,55 mm |
| Abmessung N6 Toleranz | ±0,5 mm |
| Hersteller | Bosch Rexroth |
| Hersteller-Nr. | R205E11420 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Deutschland |
| Norm | DIN ISO 14728-1 |
| Vorspannung | C1 |
