Infrarotlicht durchdringt Materialien, die im sichtbaren Bereich undurchsichtig sind: das Dino-Lite AM4115-FIT macht darunterliegende Strukturen sichtbar. Messfunktion mit Kalibrierung über das mitgelieferte Kalibrierziel. Herstellergarantie zwei Jahre, Lieferung aus Deutschland.
USB-Edge-Mikroskop 1,3 MP 20-220x mit Infrarot 850 nm - Dino-Lite AM4115-FIT
DINO-LITE
Originalprodukt
B2B Nettopreis
572,63 € inkl. MwSt.
481,20 €
Artikel
AM4115-FIT
Hersteller-Nr.
AM4115-FIT
RoHS 2011/65/EU
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.AM4115-FIT
EAN4712805478415
UrsprungslandTaiwan
Zolltarifnummer90118000
ZustandNeu
Artikel
AM4115-FIT
Häufig zusammen gekauft
-
Dieser Artikel:
481,20 €
-
Highspeed-Digitalmikroskop VGA 10-200x - Dino-Lite AM5116T
391,20 €
-
USB-Handmikroskop 1,3 MP 10-220x mit Polfilter, AMR, EDOF und EDR, ESD-sicher - Dino-Lite AM4917MZT
954,00 €
Total price

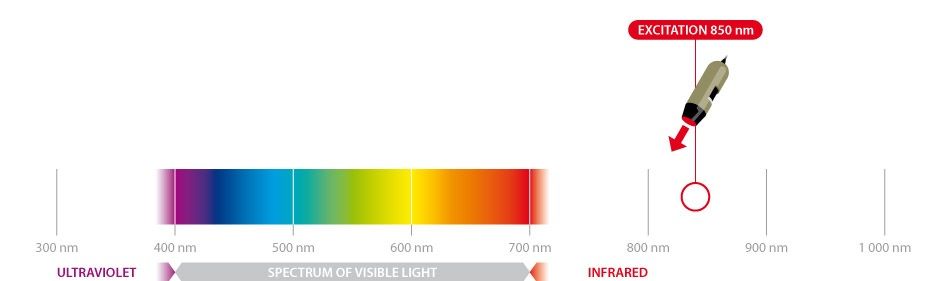

Infrarotlicht durchdringt Materialien, die im sichtbaren Bereich undurchsichtig sind: das Dino-Lite AM4115-FIT macht darunterliegende Strukturen sichtbar.
Das bringt es in der Praxis
- Sensor mit 1,3 MP und ein Vergrößerungsbereich von 20-220x, damit Detail und Übersicht am selben Gerät möglich sind.
- Messfunktion mit Kalibrierung über das mitgelieferte Kalibrierziel.
- MicroTouch-Auslöser am Gehäuse nimmt das Bild auf, ohne dass die Kamera verwackelt.
- WLAN-fähig: mit dem Adapter WF-10 arbeitet das Mikroskop ohne Kabel an Tablet und Smartphone.
Technische Daten
| Merkmal | Wert |
|---|---|
| Vergrößerung | 20x ~ 220x |
| Arbeitsabstand | Standard |
| Makro-Zoom | Nein |
| Optik | Glas mit Antireflexbeschichtung |
| Sensortyp | CMOS |
| Auflösung | 1,3 Megapixel (1280x1024) |
| Bildrate | 30 fps |
| Beleuchtung | ~850 nm Infrared |
| Anzahl LEDs | 8 |
| LEDs abschaltbar | Ja |
| Polarisationsfilter | Nein |
| Infrarotfilter | IR-Durchlassfilter |
| Emissionsfilter | Nein |
| Diffusorkappe | Nein |
| Messfunktion | Ja |
| Kalibrierung | Ja |
| MicroTouch-Auslöser | Ja |
| Vergrößerungsarretierung | Ja |
| Schnittstelle | USB 2,0 |
| Bildstandards | DirectShow, UVC |
| WLAN | WLAN-fähig, benötigt WF-10 (optional) |
| Betriebssystem | Windows 7, 8, 10 & 11, MacOS 10,9 and up |
| Software | DinoCapture 2,0 (Windows), DinoXcope (Mac OS) |
| Gehäuse | Composit-/Kunststoffgehäuse |
| Abmessungen | 10,5cm (L) x 3,2cm (D) |
| Gewicht | 105g |
| Kabellänge | 1,8m |
| ESD-sicher | Nein |
| Herkunftsland | Taiwan |
| Garantie | 2 Jahre Herstellergarantie in Europa |
| Zulassungen | CE, FCC, RoHS |
| Lieferumfang | Microscope, carry pouch, software CD, calibration target, user manual |
Vergrößerung, Arbeitsabstand und Bildfeld
| Vergrößerung | Arbeitsabstand (mm) | Bildfeld X (mm) | Bildfeld Y (mm) | Schärfentiefe (mm) |
|---|---|---|---|---|
| 20 | 60.2 | 19.5 | 15.6 | 2.5 |
| 30 | 33.5 | 13.0 | 10.4 | 1.8 |
| 40 | 20.9 | 9.8 | 7.8 | 1.5 |
| 50 | 13.9 | 7.8 | 6.3 | - |
| 60 | 9.7 | 6.5 | 5.2 | - |
| 70 | 7.1 | 5.6 | 4.5 | 1.0 |
| 80 | 5.5 | 4.9 | 3.9 | - |
| 90 | 4.5 | 4.3 | 3.5 | - |
| 100 | 4.1 | 3.9 | 3.1 | - |
| 110 | 4.0 | 3.6 | 2.8 | - |
| 120 | 4.1 | 3.3 | 2.6 | - |
| 130 | 4.5 | 3.0 | 2.4 | - |
| 140 | 5.0 | 2.8 | 2.2 | - |
| 150 | 5.6 | 2.6 | 2.1 | - |
| 160 | 6.3 | 2.4 | 2 | - |
| 170 | 7.1 | 2.3 | 1.8 | - |
| 180 | 8.0 | 2.2 | 1.7 | - |
| 190 | 8.9 | 2.1 | 1.6 | - |
| 200 | 9.9 | 2.0 | 1.6 | - |
| 210 | 10.9 | 1.9 | 1.5 | - |
| 220 | 11.9 | 1.8 | 1.4 | 0.1 |
Werte ohne Frontkappe, Angaben des Herstellers.
Typische Einsätze
- Elektronikfertigung und Reparatur: Lötstellen, BGA-Ränder, Leiterbahnen, Bestückungsfehler.
- Forensik und Prüflabor: Sicherheitsmerkmale, Rückstände, Vergleichsaufnahmen.
- Werkstoffprüfung: Bruchflächen, Schweißnähte, Korrosion, Gefügebilder.
| Zertifikat | RoHS 2011/65/EU |
|---|---|
| Ausführung | TEC |
| Hersteller-Nr. | AM4115-FIT |
| Hersteller | Dino-Lite |
| Ursprungsland | Taiwan |
| EAN | 4712805478415 |
| ESD-Ausrüstung | USB Mikroskop |
| Gewicht | 0.105000 |
| Zolltarifnummer | 90118000 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment, info@esd.equipment |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Garantie | 2 Jahre |
| Werkstoff | ABS Kunststoff |
| Polfilter | Nein |
| Long Working Distance | Nein |
| Schnittstelle | USB 2.0 |
