Wer Prüfbefunde belegen muss, fotografiert und misst mit dem Dino-Lite AM7115MZT direkt am Objekt. Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten. Herstellergarantie zwei Jahre, Lieferung aus Deutschland.

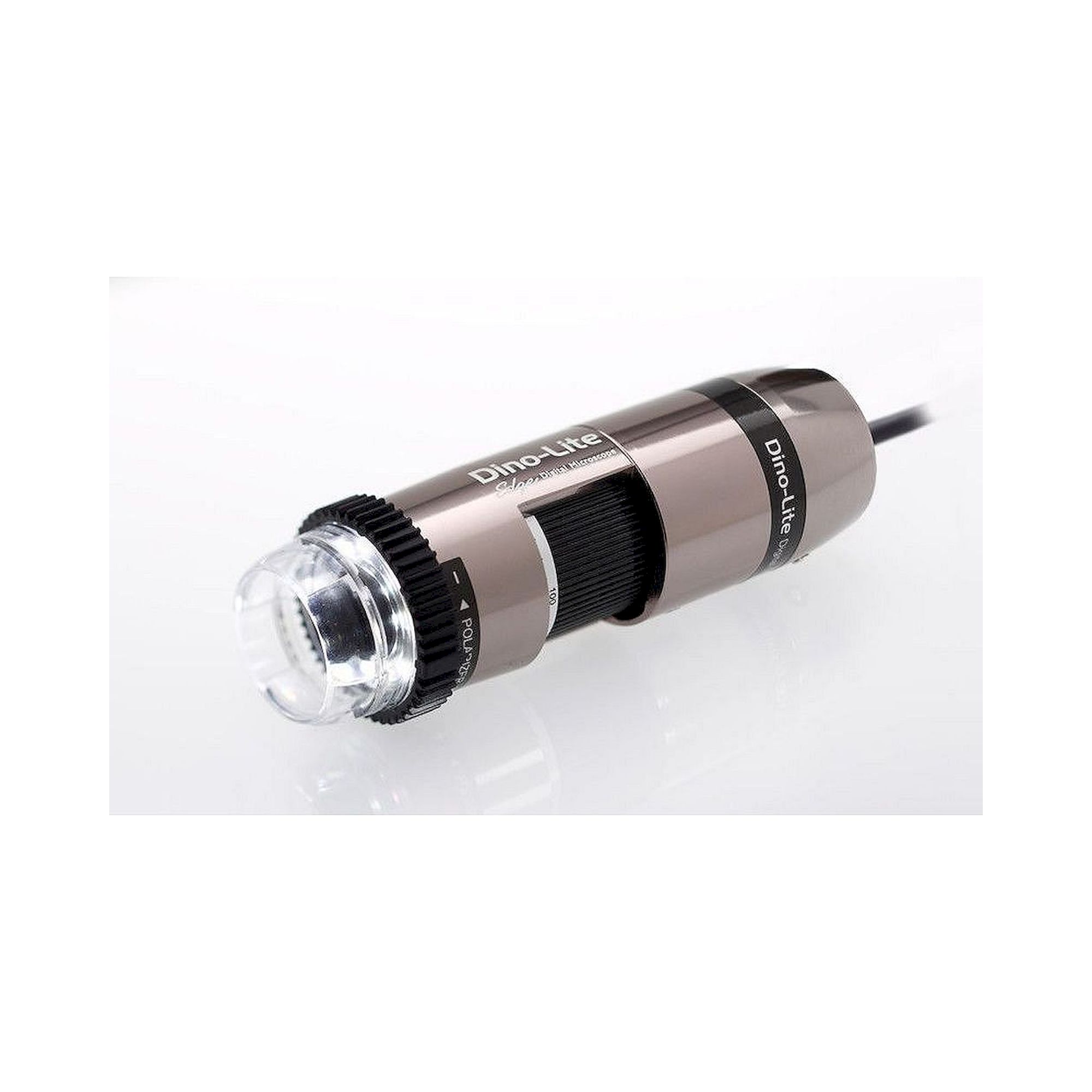

USB-Edge-Mikroskop 5 MP 20-220x mit Polfilter und FLC - Dino-Lite AM7115MZT
DINO-LITE
Originalprodukt
B2B Nettopreis
902,50 € inkl. MwSt.
758,40 €
Artikel
AM7115MZT
Hersteller-Nr.
AM7115MZT
RoHS 2011/65/EU
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.AM7115MZT
EAN4712805475711
UrsprungslandTaiwan
Zolltarifnummer90118000
ZustandNeu
Artikel
AM7115MZT
Häufig zusammen gekauft
-
Dieser Artikel:
758,40 €
-

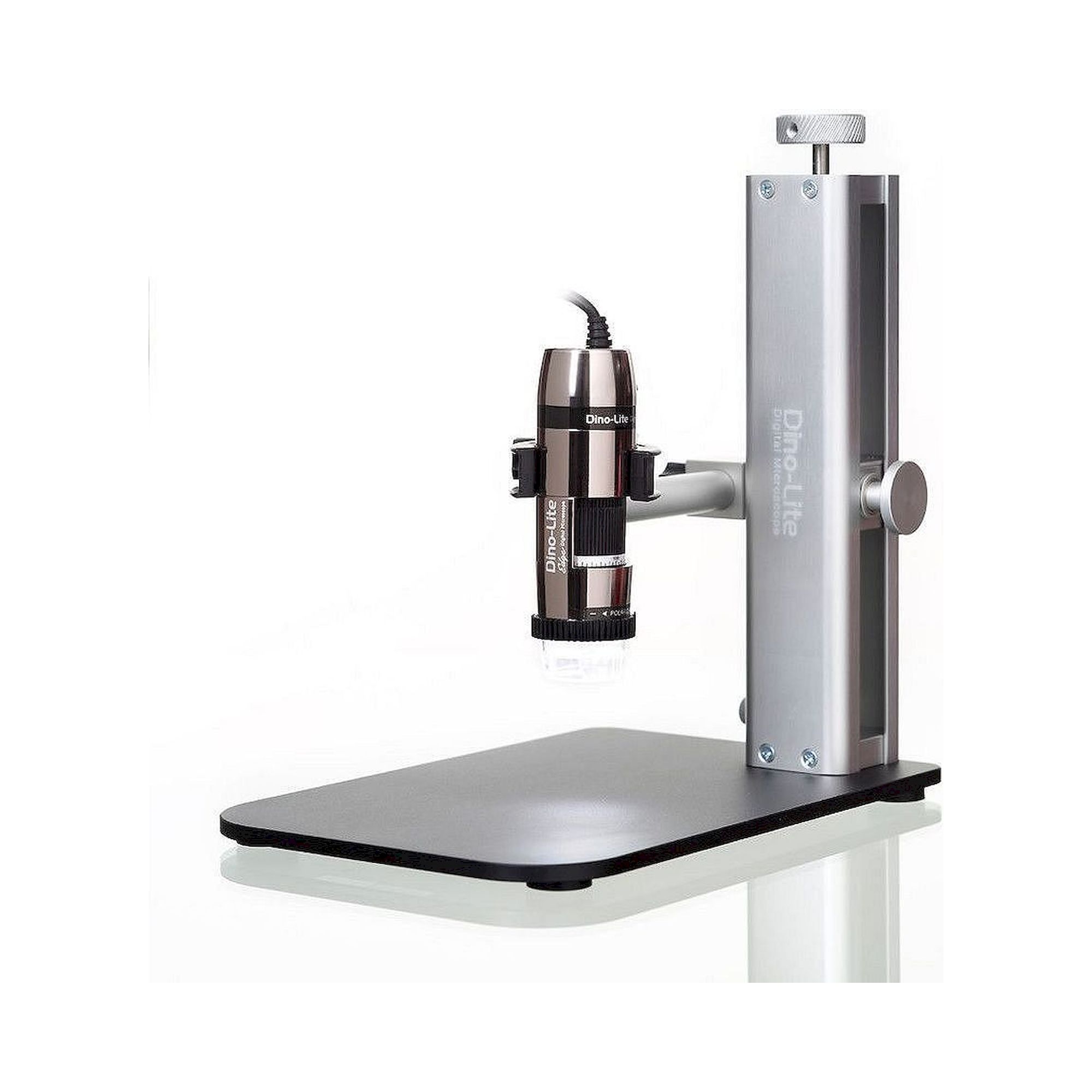

Hochpräzisionsstativ mit Feinfokus und Schnellverschluss - Dino-Lite RK-10A
282,00 €
Total price
Wer Prüfbefunde belegen muss, fotografiert und misst mit dem Dino-Lite AM7115MZT direkt am Objekt.
Das bringt es in der Praxis
- Sensor mit 5 MP und ein Vergrößerungsbereich von 10-220x, damit Detail und Übersicht am selben Gerät möglich sind.
- Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten.
- Messfunktion mit Kalibrierung über das mitgelieferte Kalibrierziel.
- Flexible LED Control schaltet einzelne LED-Segmente, um Schlagschatten und Glanzstellen gezielt wegzunehmen.
- ESD-sicheres Gehäuse für den Einsatz an EPA-Arbeitsplätzen nach IEC 61340-5-1.

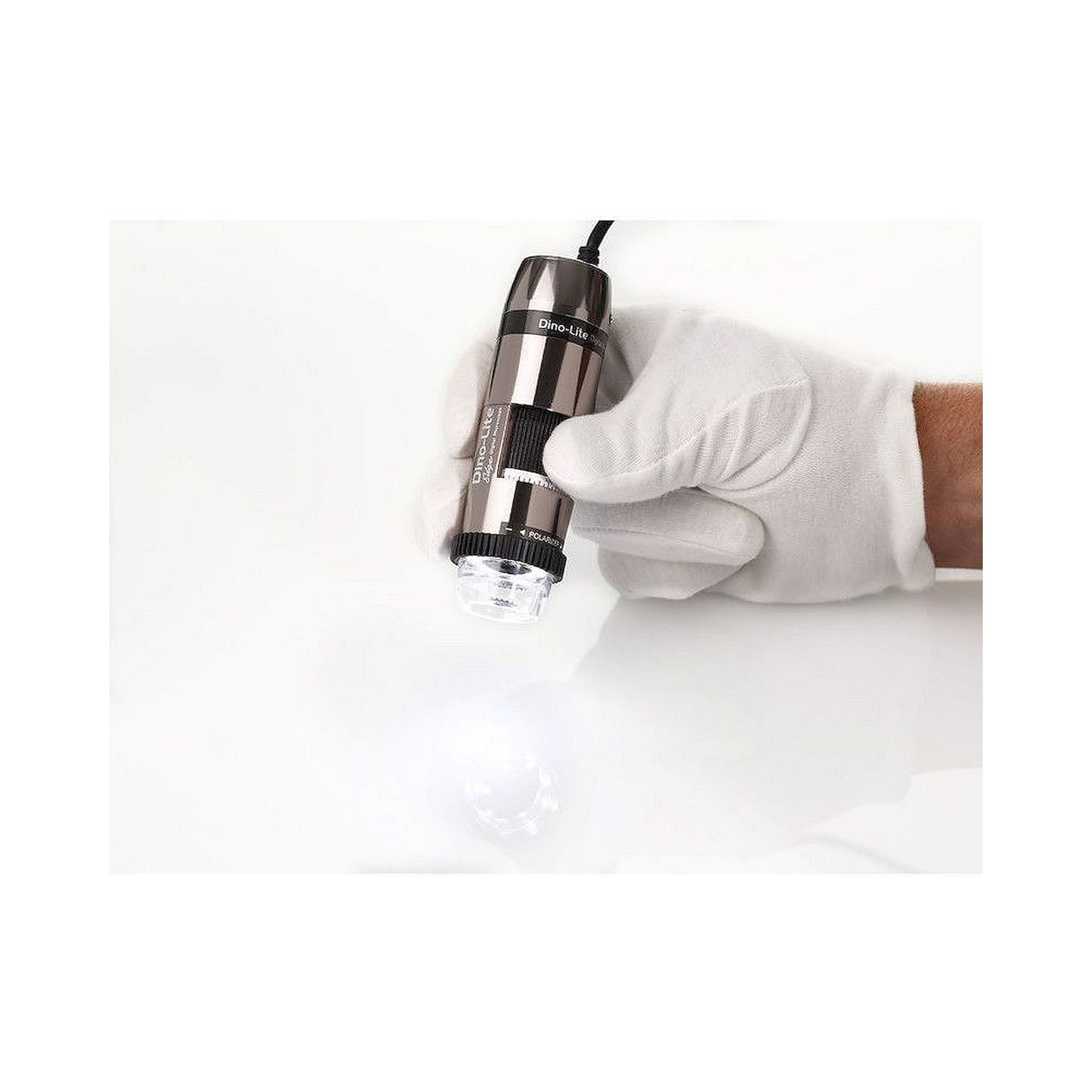

- MicroTouch-Auslöser am Gehäuse nimmt das Bild auf, ohne dass die Kamera verwackelt.

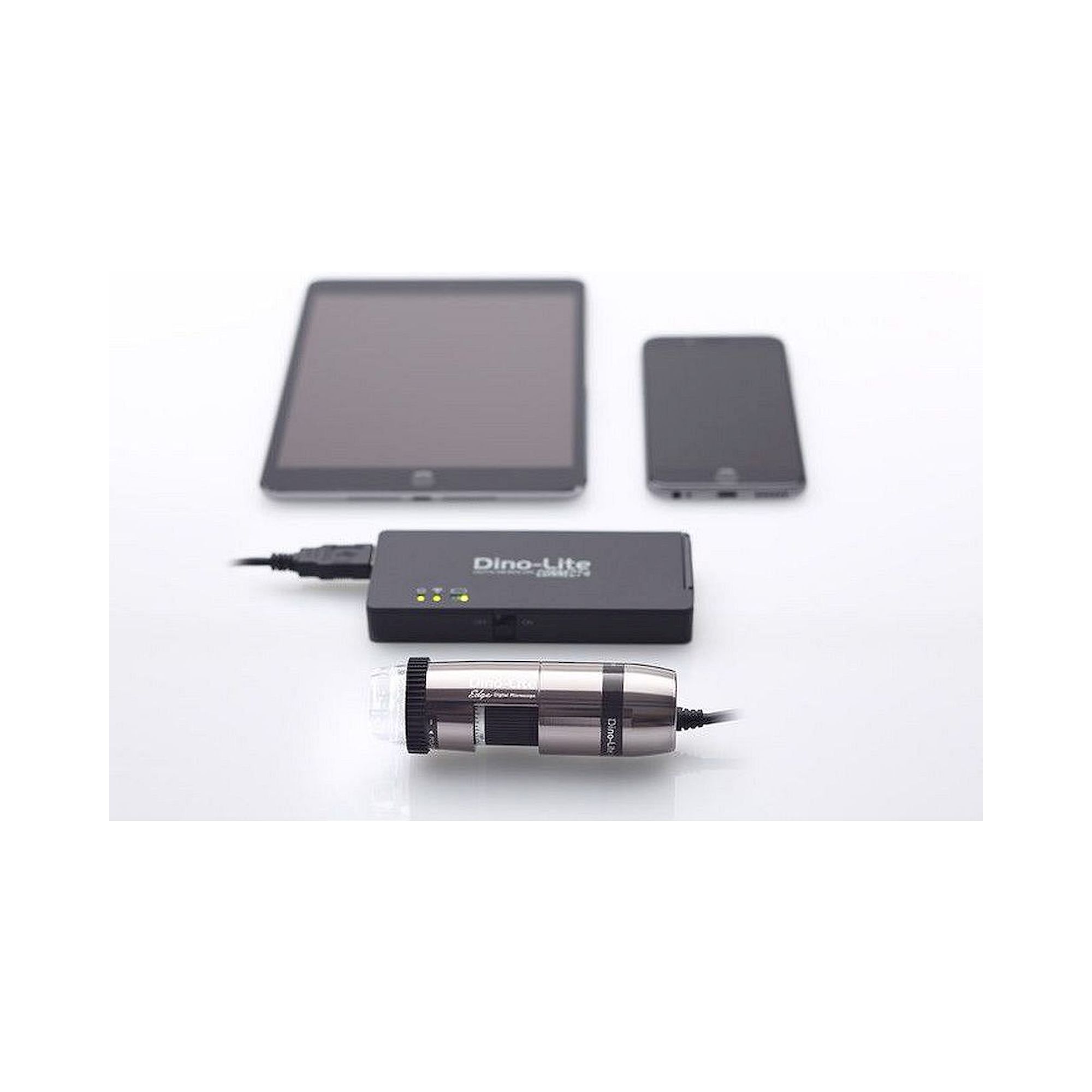

- WLAN-fähig: mit dem Adapter WF-10 arbeitet das Mikroskop ohne Kabel an Tablet und Smartphone.
Technische Daten
| Merkmal | Wert |
|---|---|
| Vergrößerung | 10x ~ 220x |
| Arbeitsabstand | Standard |
| Makro-Zoom | Nein |
| Optik | Glas mit Antireflexbeschichtung |
| Sensortyp | CMOS |
| Auflösung | 5,0 Megapixel (2592x1944) |
| Bildrate | 30 fps |
| Beleuchtung | Weiß |
| Anzahl LEDs | 8 |
| LEDs abschaltbar | Ja |
| Flexible LED Control | Ja |
| Polarisationsfilter | Ja, linear |
| Infrarotfilter | IR-Sperrfilter >650 nm |
| Emissionsfilter | Nein |
| Diffusorkappe | Ja, N3C-D im Lieferumfang |
| Messfunktion | Ja |
| Kalibrierung | Ja |
| MicroTouch-Auslöser | Ja |
| Schnittstelle | USB 2,0 |
| Bildstandards | DirectShow, UVC |
| WLAN | WLAN-fähig, benötigt WF-10 (optional) |
| Betriebssystem | Windows 7, 8, 10 & 11, MacOS 10,9 and up |
| Software | DinoCapture 2,0 (Windows), DinoXcope (Mac OS) |
| Gehäuse | Metallgehäuse |
| Abmessungen | 10,5cm (L) x 3,2cm (D) |
| Gewicht | 135gr |
| Kabellänge | 1,8m |
| ESD-sicher | Ja |
| Herkunftsland | Taiwan |
| Garantie | 2 Jahre Herstellergarantie in Europa |
| Zulassungen | CE, FCC, RoHS |
| Lieferumfang | Microscope, carry pouch, software CD, calibration target, user manual, N3C-O- Open cap, N3C-C- Closed cap, N3C-D- diffuser cap, N3c-extension cap, N3C-L- Long cap, N3C-S- Side light cap |
Vergrößerung, Arbeitsabstand und Bildfeld
| Vergrößerung | Arbeitsabstand (mm) | Bildfeld X (mm) | Bildfeld Y (mm) | Schärfentiefe (mm) |
|---|---|---|---|---|
| 10 | - | 142.6 | 39.6 | 29.7 |
| 20 | 52.7 | 60.1 | 19.5 | 15.6 |
| 30 | 26.0 | 33.5 | 13.0 | 10.4 |
| 40 | 13.4 | 20.9 | 9.8 | 7.8 |
| 50 | 6.4 | 13.9 | 7.8 | 6.3 |
| 60 | 2.2 | 9.7 | 6.5 | 5.2 |
| 70 | - | 7.1 | 5.6 | 4.5 |
| 80 | - | 5.5 | 4.9 | 3.9 |
| 90 | - | 4.5 | 4.3 | 3.5 |
| 100 | - | 4.1 | 3.9 | 3.1 |
| 110 | - | 4.0 | 3.6 | 2.8 |
| 120 | - | 4.1 | 3.3 | 2.6 |
| 130 | - | 4.5 | 3.0 | 2.4 |
| 140 | - | 5.0 | 2.8 | 2.2 |
| 150 | - | 5.6 | 2.6 | 2.1 |
| 160 | - | 6.3 | 2.4 | 2.0 |
| 170 | - | 7.1 | 2.3 | 1.8 |
| 180 | - | 8.0 | 2.2 | 1.7 |
| 190 | - | 8.9 | 2.1 | 1.6 |
| 200 | - | 9.9 | 2.0 | 1.6 |
| 210 | - | 10.9 | 1.9 | 1.5 |
| 220 | - | 11.9 | 1.8 | 1.4 |
Werte ohne Frontkappe, Angaben des Herstellers.
Typische Einsätze

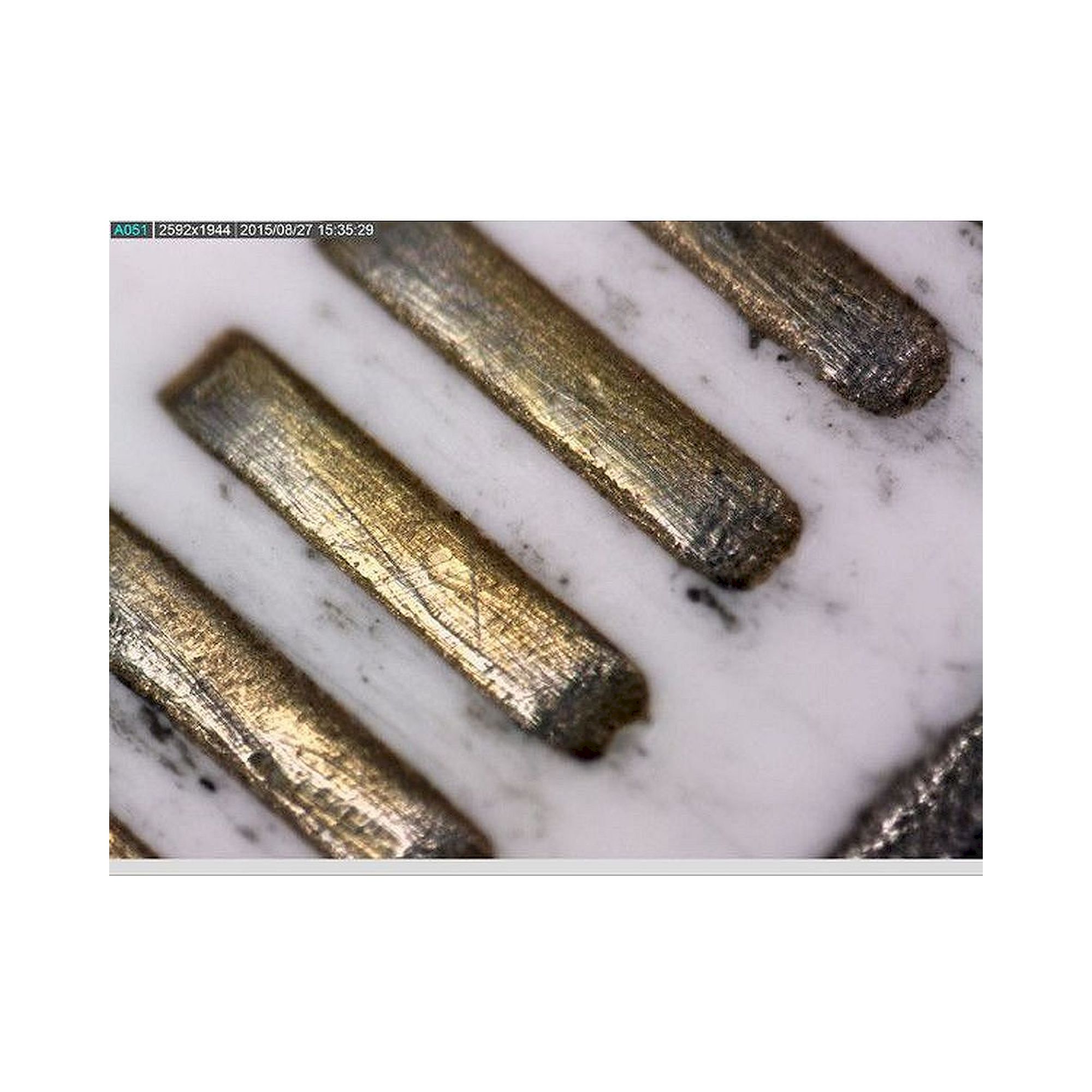

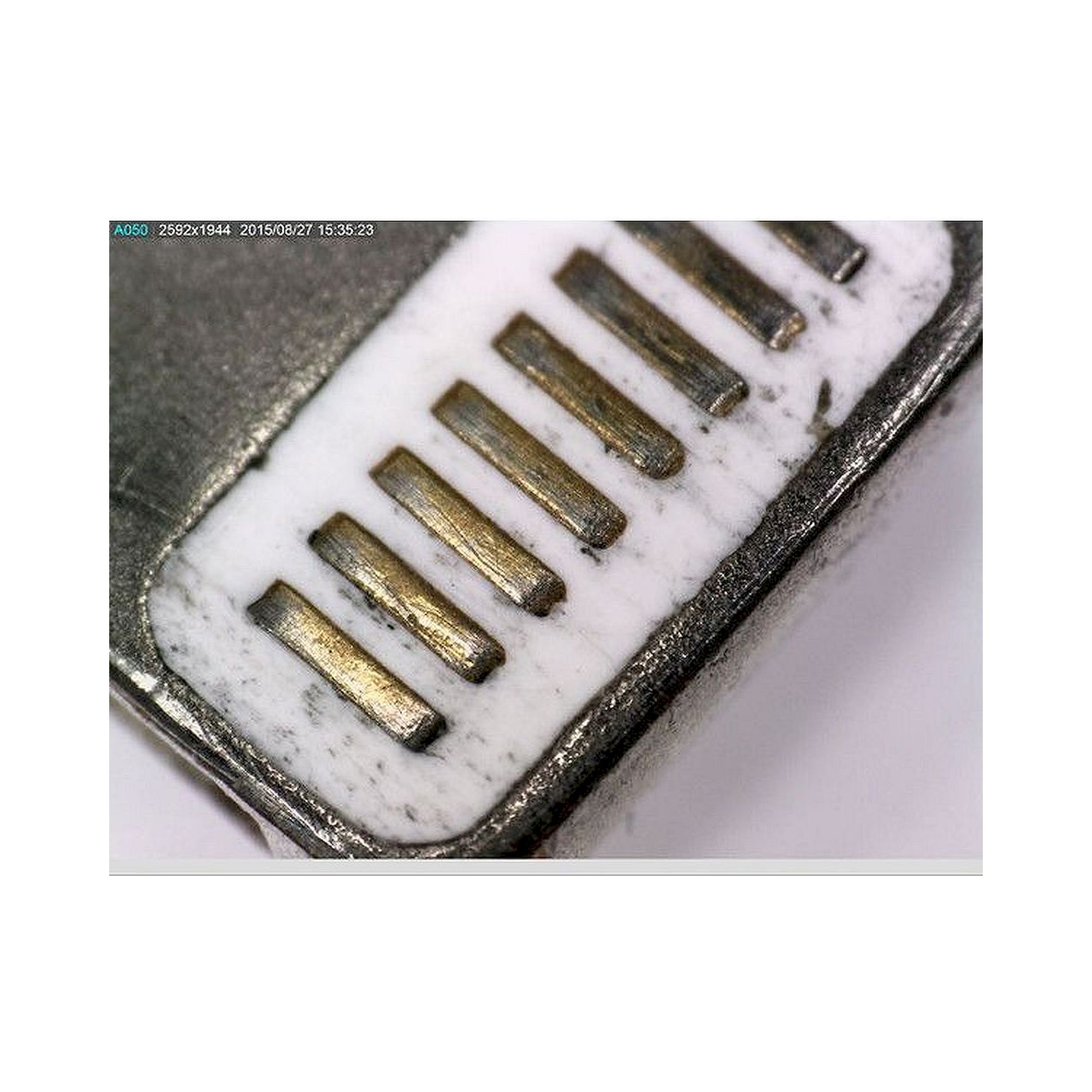

- Elektronikfertigung und Reparatur: Lötstellen, BGA-Ränder, Leiterbahnen, Bestückungsfehler.
- Qualitätssicherung und Wareneingang: Oberflächenfehler, Grate, Beschichtungen, Maßkontrolle.

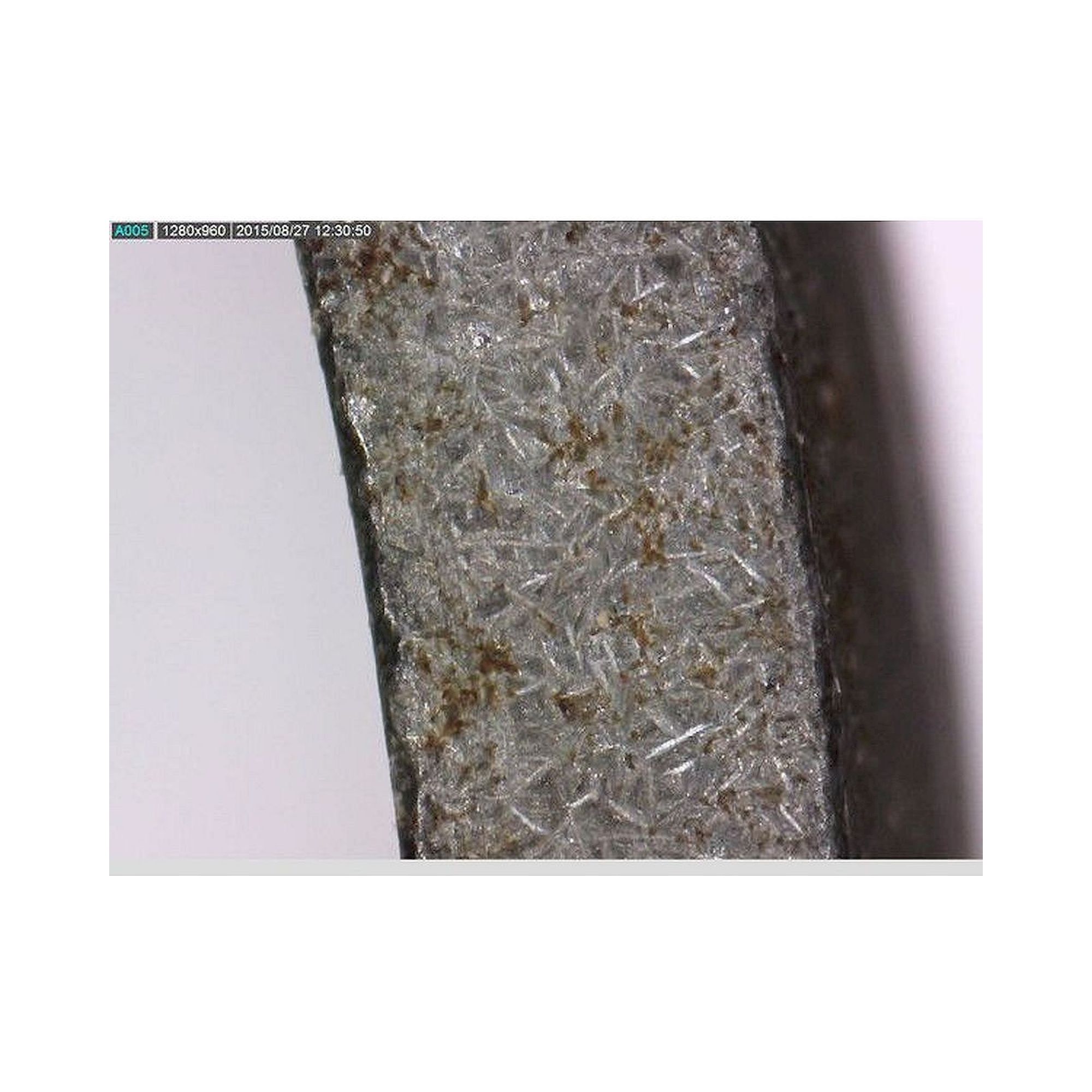

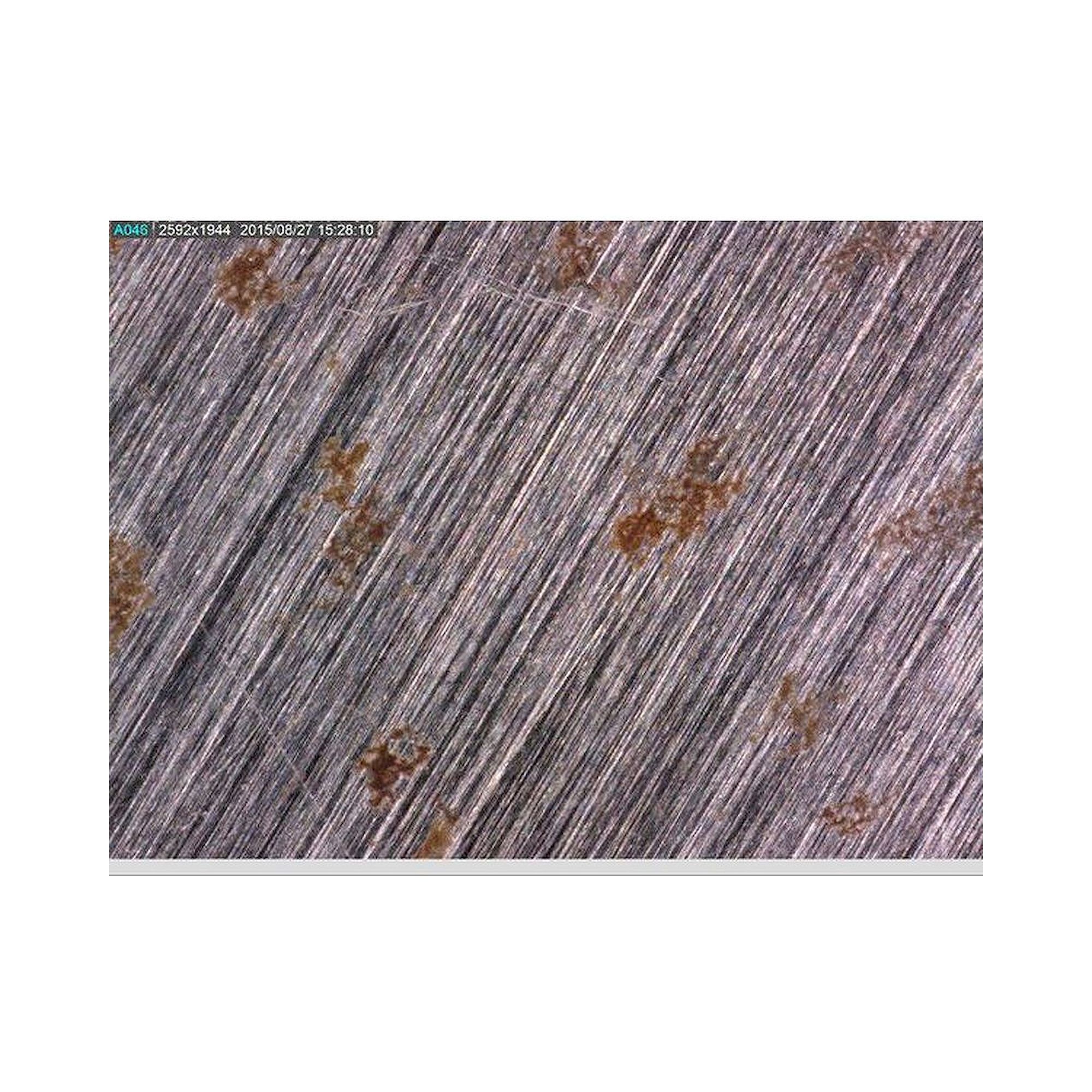

- Werkstoffprüfung: Bruchflächen, Schweißnähte, Korrosion, Gefügebilder.

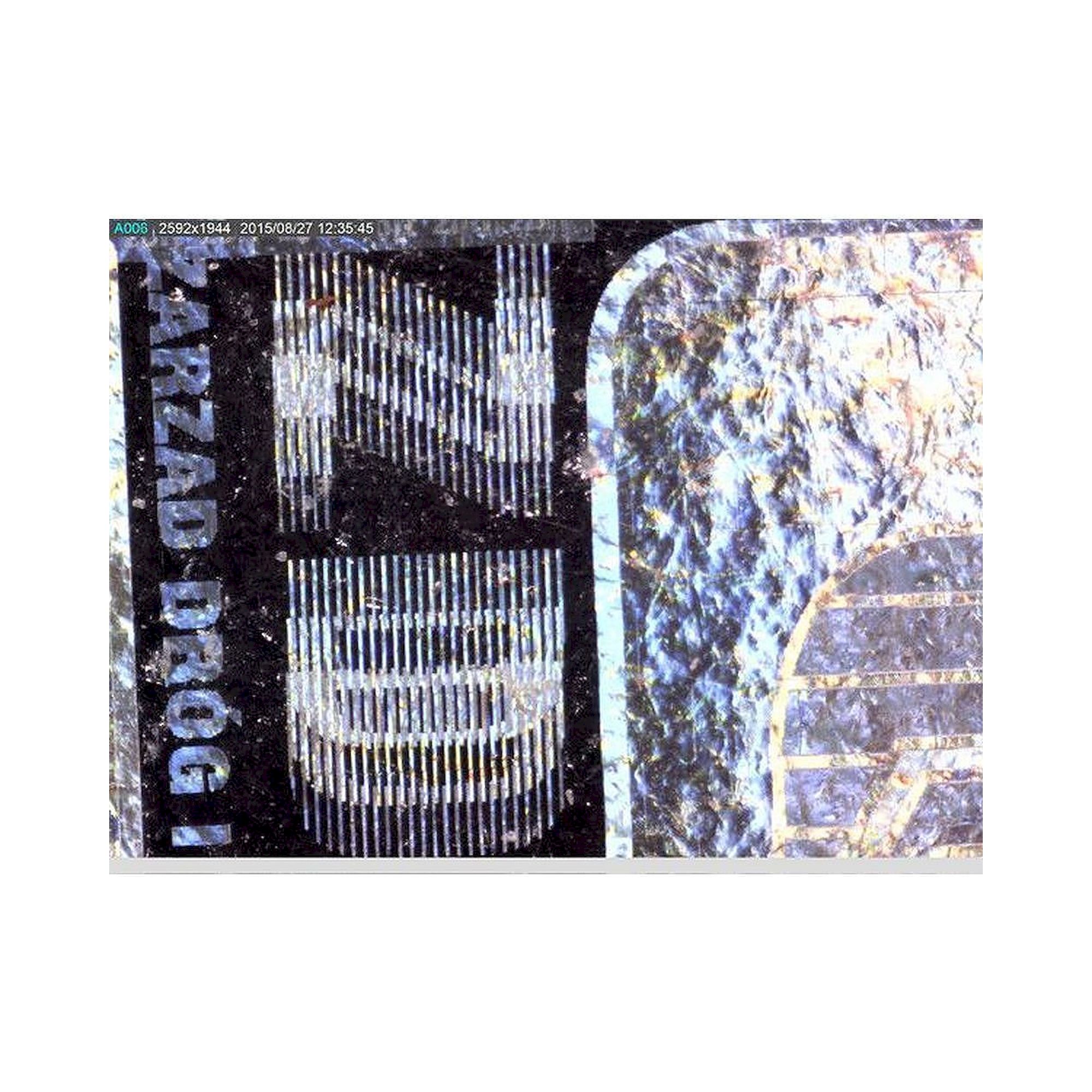

- Druck und Textil: Rasterpunkte, Faserverlauf, Farbaufbau.
| Zertifikat | RoHS 2011/65/EU |
|---|---|
| Ausführung | ESD (antistatisch) |
| Hersteller-Nr. | AM7115MZT |
| Hersteller | Dino-Lite |
| Ursprungsland | Taiwan |
| EAN | 4712805475711 |
| ESD-Ausrüstung | USB Mikroskop |
| Gewicht | 0.135000 |
| Zolltarifnummer | 90118000 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment, info@esd.equipment |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Garantie | 2 Jahre |
| Werkstoff | Metall |
| Polfilter | Ja |
| Long Working Distance | Nein |
| Schnittstelle | USB 2.0 |
| Positionserkennung | Nein |
