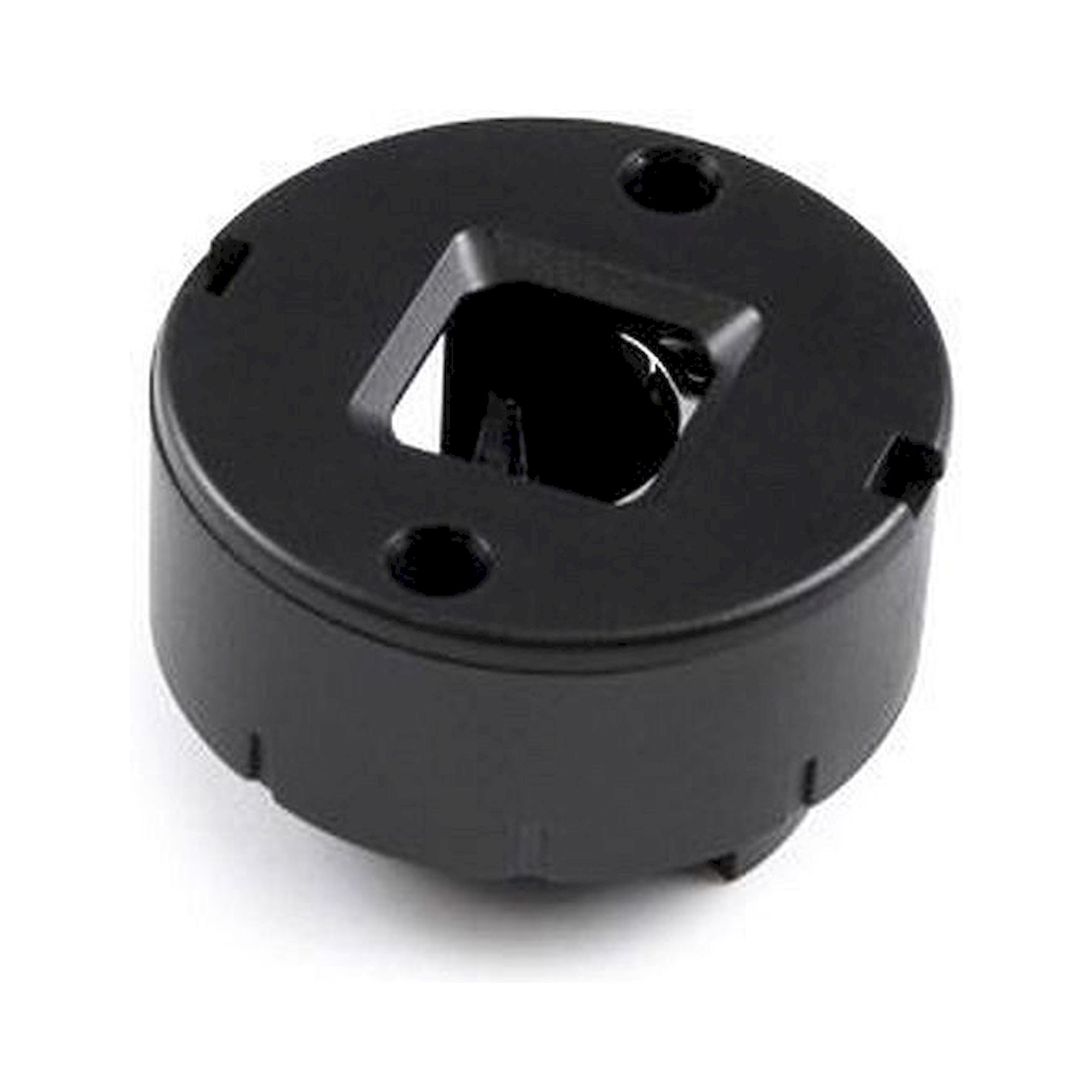

Koaxiallicht-Frontkappe für Edge Mikroskope - Dino-Lite N3C-A
Die Koaxiallicht-Kappe Dino-Lite N3C-A lenkt das LED-Licht über einen Strahlteiler in die optische Achse und macht Kratzer und Dellen auf Metall, Kunststoff und Glas sichtbar. Sie passt laut Hersteller auf alle Edge-Modelle mit langem Arbeitsabstand (TL, ZTL) und verkürzt den Arbeitsabstand um 5 mm.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung

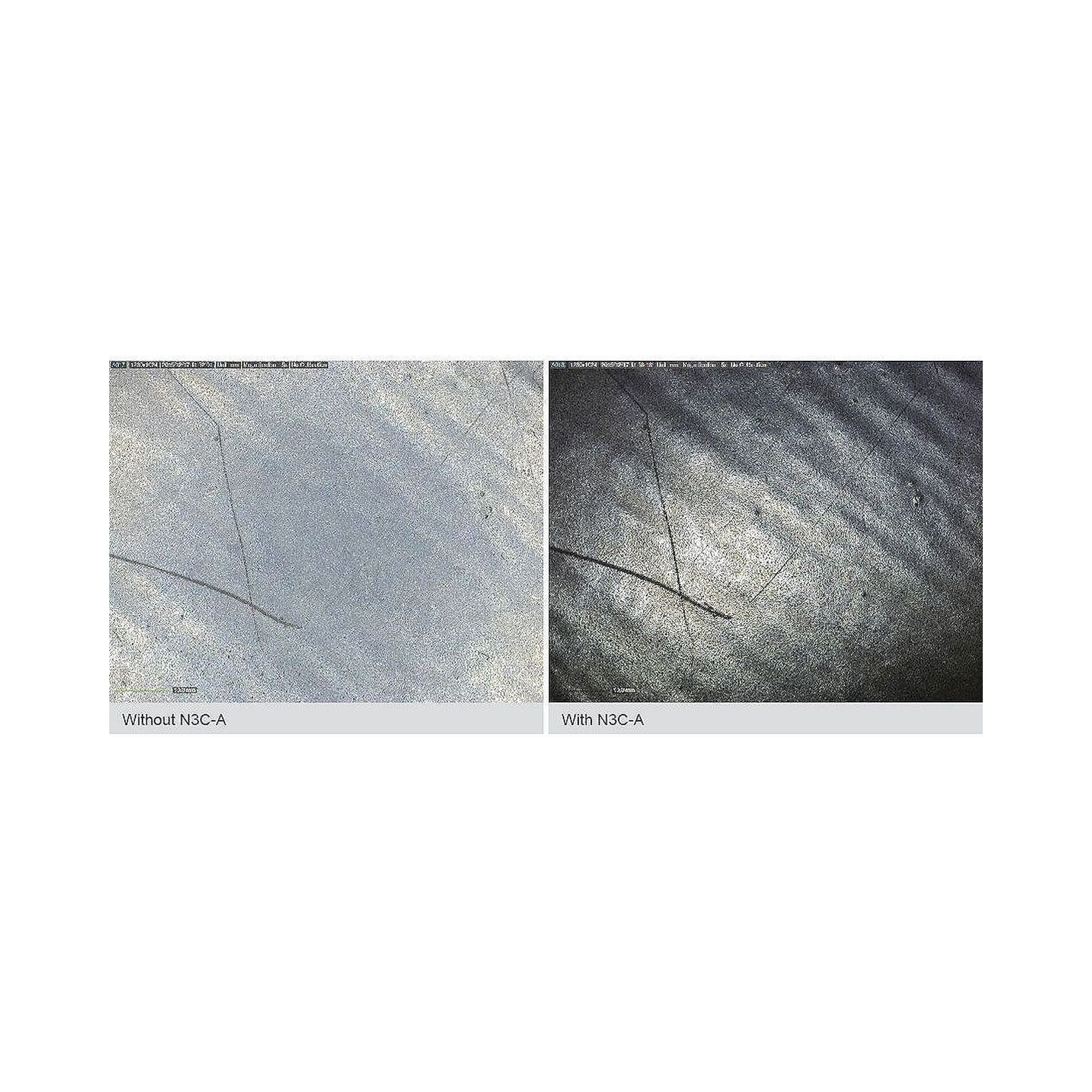

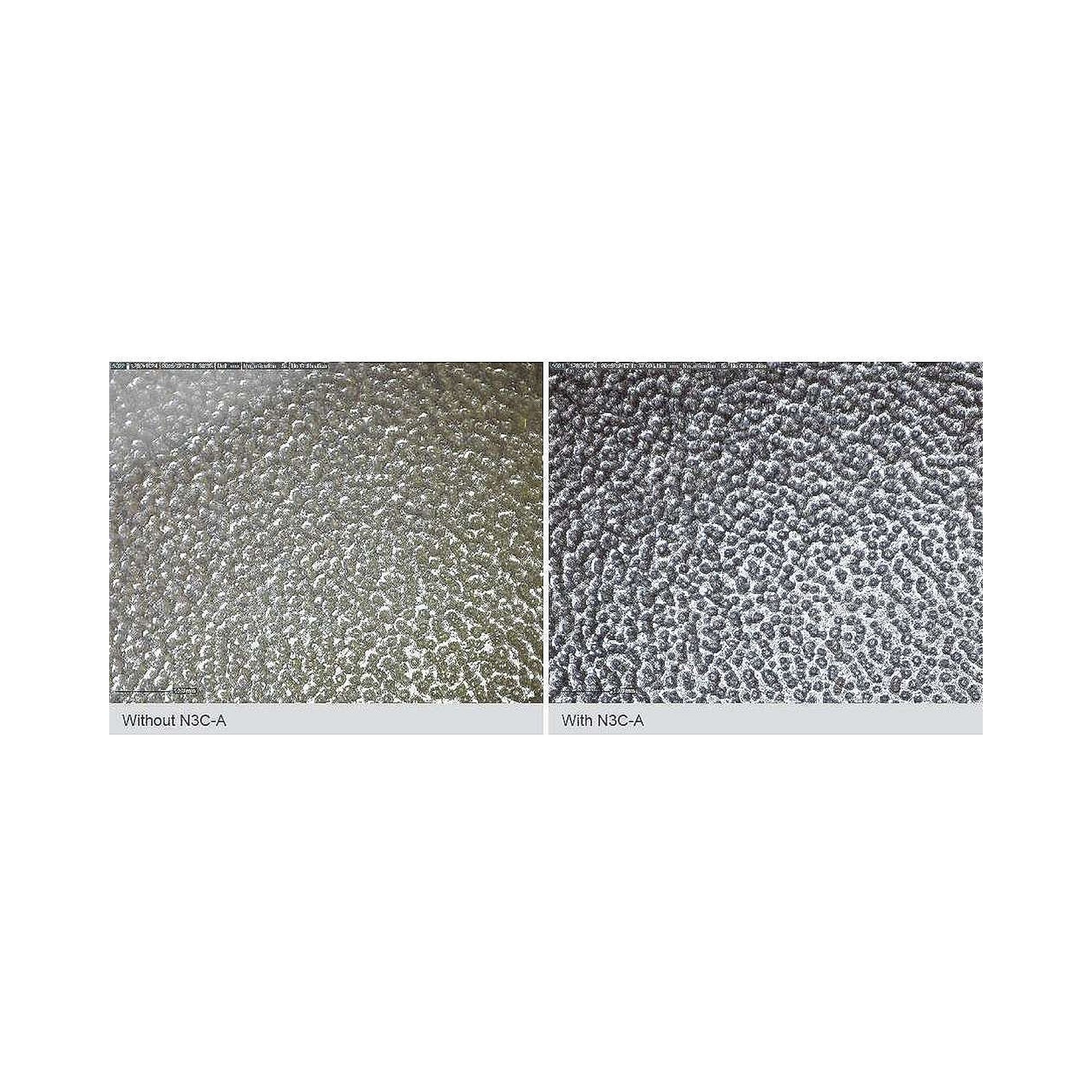

Auf Metall, Kunststoff oder Glas gehen feine Kratzer und Dellen im Streulicht leicht unter, in kleinen Bohrungen stören Schatten. Die Dino-Lite N3C-A ersetzt die Frontkappe und spiegelt das Licht der eingebauten LEDs über einen Strahlteiler in die optische Achse. Das Licht fällt koaxial auf das Objekt, Oberflächenfehler zeichnen sich deutlich ab und der Blick in Vertiefungen bleibt frei von Schatten.
Die Kappe ist für Edge-Modelle mit langem Arbeitsabstand (LWD) ausgelegt. Mit ihnen erzielt sie laut Hersteller das beste Ergebnis, bei Vergrößerungen bis 140x. Mit aufgesetzter Kappe verkürzt sich der Arbeitsabstand um 5 mm.
Das bringt es in der Praxis
- Kratzer, Dellen und Oberflächenfehler auf reflektierenden Teilen kontrastreich darstellen, etwa bei der Endkontrolle von Metall- und Kunststoffteilen.

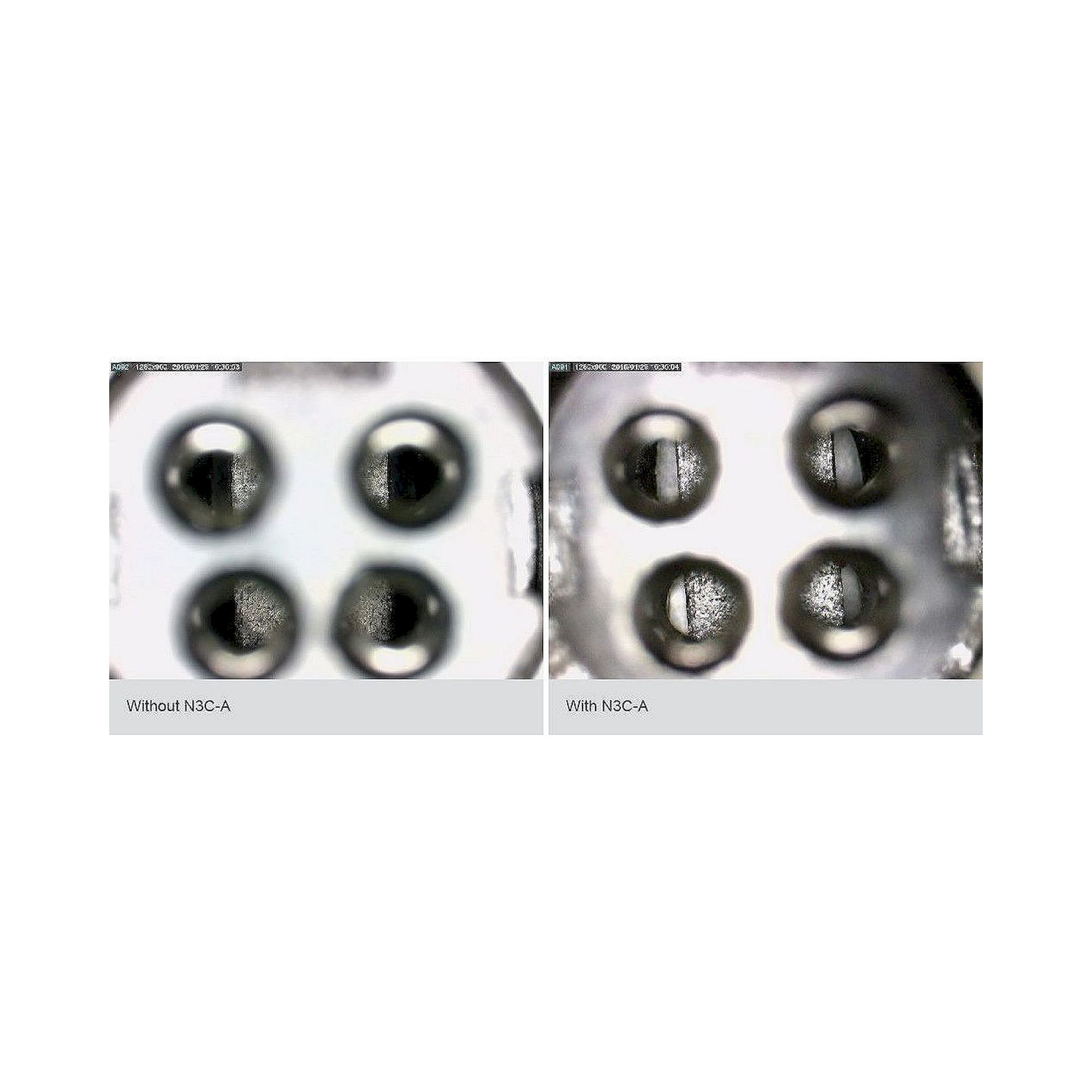

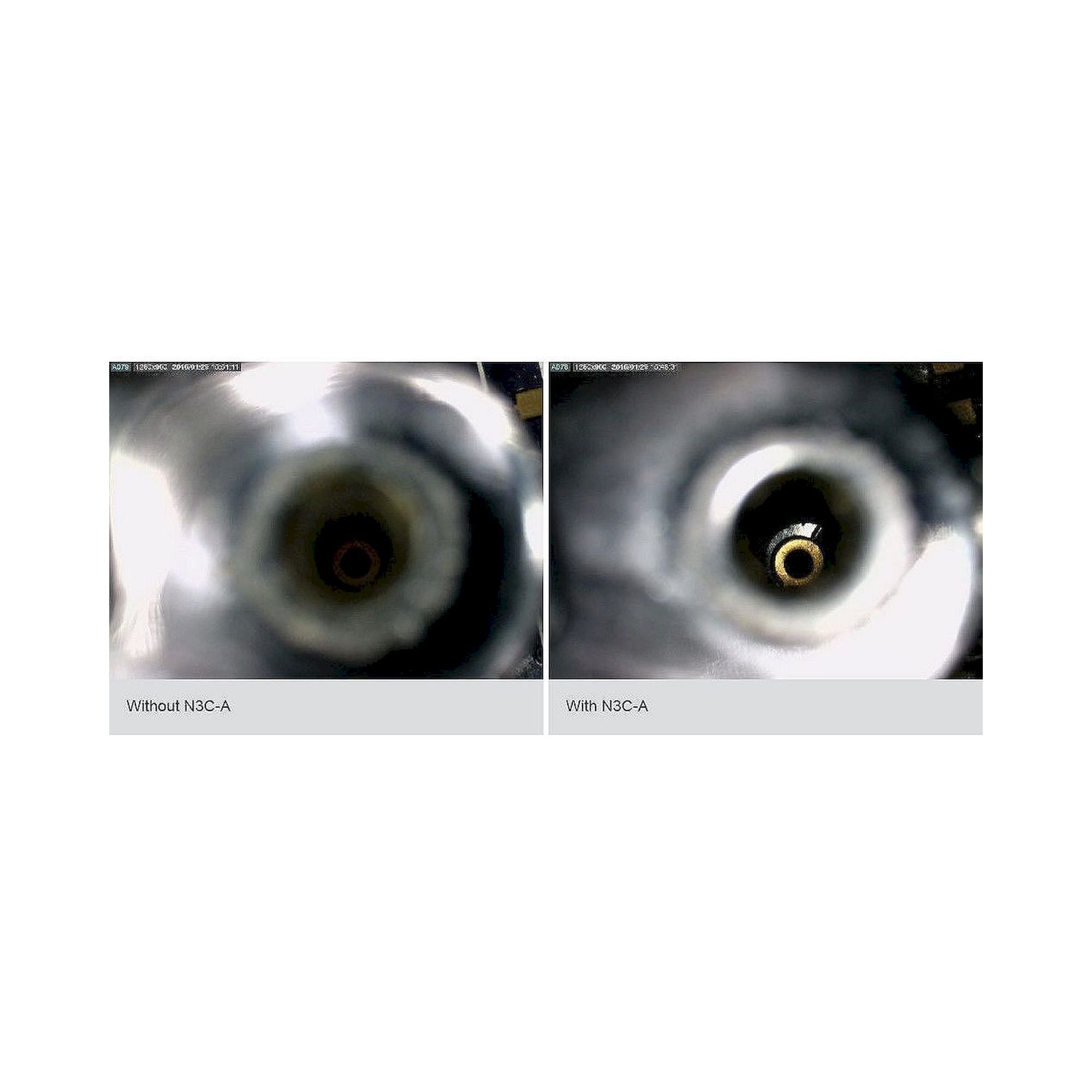

- In kleine Löcher und Vertiefungen hineinsehen, ohne dass der Rand einen Schatten auf den Grund wirft.
- Mit 6 g bleibt die Kappe leicht und lässt sich gegen die anderen Wechselkappen der Edge-Serie tauschen.
Passt dazu
Mikroskope: laut Hersteller alle Edge-Modelle mit langem Arbeitsabstand vom Typ TL und ZTL aus den Baureihen AM4x15, AM4xx17, AM5216, AM5218, AM7x15 und AM73xx15. Die DinoConnect-Ausführungen (AF) und WLAN-Sets (WF) mit derselben Modellnummer haben die gleiche Frontfassung. Beispiele: AM4115TL, AM4115ZTL, AM4515ZTL, AM4917MZTL, AM5218MZTL, AM7515MZTL, AM73515MZTL, AF4115ZTL und WF4515ZTL.
Nicht geeignet: als Standardkappe für Edge-Modelle mit normalem Arbeitsabstand. Weil der Arbeitsabstand um 5 mm schrumpft, fällt dort ein Teil des Vergrößerungsbereichs weg. Laut Hersteller arbeiten diese Modelle mit der N3C-A nur bei 225x oder unter 50x.

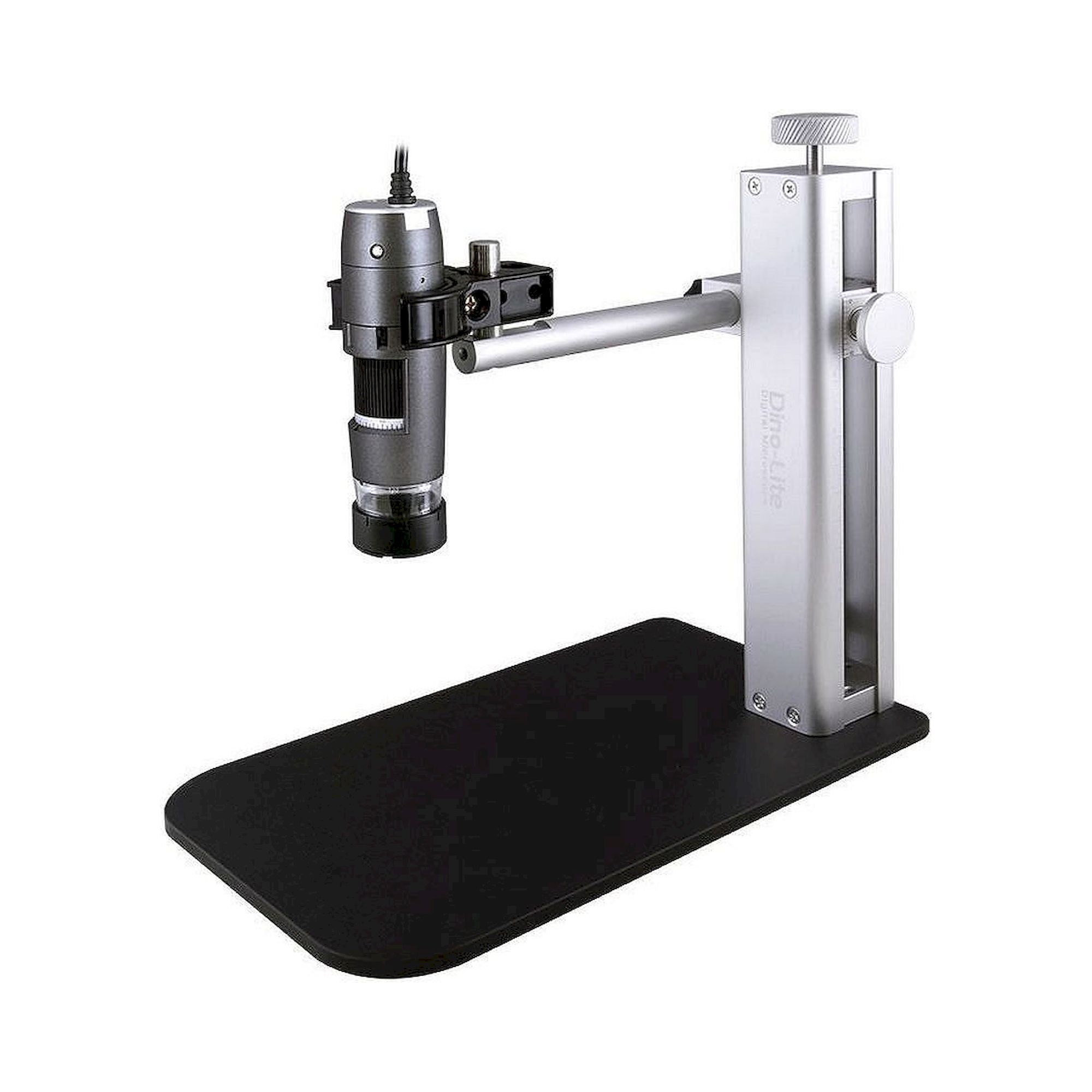

Ergänzt sich mit: den Wechselkappen N3C-O, N3C-S und N3C-D2 für andere Beleuchtungsarten, dem ESD-Kappenset N3C-ESD und den Präzisionsstativen RK-06A und RK-10A, die das Mikroskop in fester Höhe über dem Prüfteil halten.
Technische Daten
| Merkmal | Wert |
|---|---|
| Bauart | Frontkappe mit Koaxiallicht über Strahlteiler |
| Abmessungen | 18,5 mm (H) x 30,3 mm (D) |
| Gewicht | 6 g |
| Material | ABS-Kunststoff |
| Arbeitsabstand | verkürzt sich um 5 mm |
| ESD-sicher | Nein |
| Zulassungen | RoHS |
| Garantie | 2 Jahre Herstellergarantie |
| Lieferumfang | Koaxiallicht-Kappe N3C-A, Kurzanleitung |
| Hersteller | Dino-Lite |
| Hersteller-Nr. | N3C-A |
| EAN | 4712805476046 |
| Zolltarifnummer | 90119090 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment, info@esd.equipment |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Taiwan |
| Ausführung | TEC |
| ESD-Ausrüstung | USB Mikroskop |
