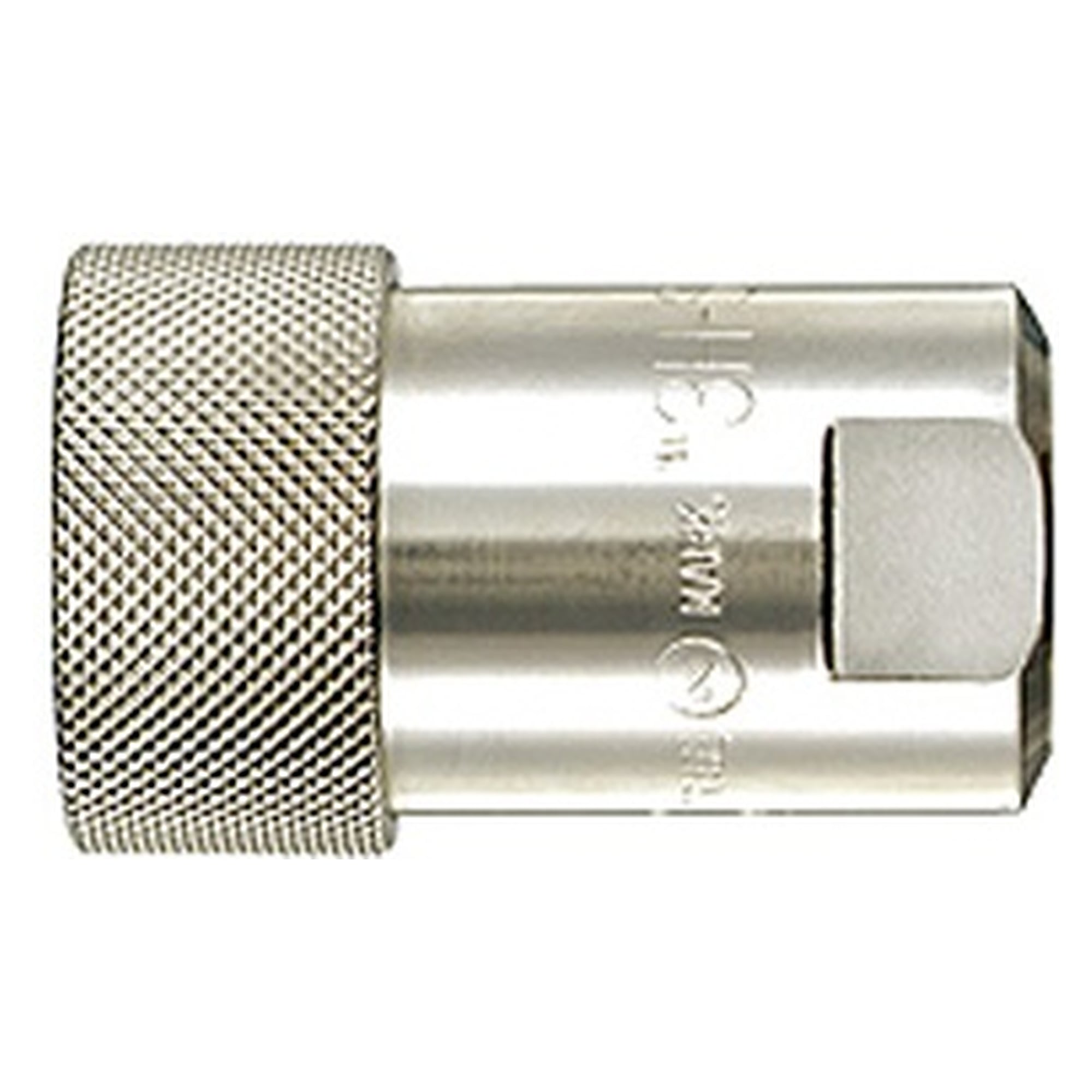

Schnellkupplung Hyper HSP Cupla 3HS-PV, Stahl - Nitto Kohki 366103100

Restdruck in der Hydraulikleitung kostet vor jedem Kuppeln Zeit, weil er erst abgebaut werden muss. Die Hyper HSP Cupla verbindet auch bei Restdruck bis 20,6 MPa, weil ein Entlastungsventil den Druck im Stecker beim Kuppeln selbst abbaut.

• Kuppeln bei Restdruck bis 20,6 MPa, das Ablassen des Restdrucks vor dem Verbinden entfällt.
• Das Entlastungsventil am Steckerventil wird beim Verbinden eingedrückt und gibt den Restdruck frei, dadurch bleibt die Kuppelkraft niedrig, zum Beispiel 85 N bei 4HP-PV und 10,0 MPa Restdruck.
• Automatische Absperrventile in Muffe und Stecker verhindern beim Trennen den Austritt von Hydrauliköl.
• Körper aus vernickeltem Spezialstahl in den Anschlussgrößen 1/4 Zoll bis 1 Zoll, maximales Anzugsmoment 28 Nm bis 180 Nm.
• Freier Mindestquerschnitt von 21 mm2 bei 2HP-PV bis 203 mm2 bei 8HP-PV, im gekuppelten Zustand strömt das Medium in beide Richtungen.
• Lufteintrag beim Kuppeln von 0,7 mL bei 2HP-PV bis 12,4 mL bei 8HP-PV, das hält die Luftmenge im Ölkreis gering.

Technische Daten

Einsatzbereiche

• Hydraulikleitungen an Aggregaten, in denen nach dem Abschalten Restdruck steht
• Häufig wechselnde Anschlüsse an hydraulischen Spann- und Pressvorrichtungen
• Werkzeug- und Zylinderwechsel, bei denen kein Druckabbau vorgeschaltet werden soll
• Prüfstände mit Hydrauliköl bis 20,6 MPa
• Vakuumbetrieb bis 1,3 x 10-1 Pa, freigegeben nur für das gekuppelte Paar

Kompatibilität

Muffe und Stecker der Hyper HSP Cupla sind mit Stecker und Muffe der Standard-HSP-Cupla gleicher Baugröße austauschbar. Auf der Leitung mit Restdruck muss immer das Teil der Hyper HSP Cupla sitzen, der Gegenpart ist ein Standard-HSP-Cupla-Teil. Unter Restdruck darf gekuppelt werden, unter aktiver Druckbeaufschlagung nicht, sonst drohen unvollständige Verbindung, verringerte Lebensdauer oder ein Herausschlagen des Ventils.
