19-Zoll-Aufbau aus Holz mit Terminal für QUADRO twin, Tischbreite 1800 mm, 3 HE, einphasig - Karl 150.431.70

Mess- und Prüfgeräte im 19-Zoll-Format sitzen mit diesem Aufbau direkt über der Arbeitsfläche eines QUADRO-twin-Tisches mit 1800 mm Breite. Ausgelegt für 3-HE-Baugruppenträger, einphasig verdrahtet, mit Hauptschaltmodul und einem Terminal mit 1500 mm nutzbarer Breite für Einsatzplatten.

Vorteile

• Stabiles, leitfähiges Holzgehäuse in Lichtgrau mit 350 mm Tiefe, stufenlos höhenvariabel montierbar.
• Rasterprofile im genormten Abstand nach DIN 41 494 zur Befestigung von Mess- und Prüftechnik, Rückwand mit Lochungen für die Belüftung.
• Hauptschaltmodul mit EIN- und AUS-Tastern, NOT-AUS, Netzschütz und Kontrollleuchten, Zentralkabelbaum mit Steckverbindern.
• Terminal mit 1500 mm nutzbarer Breite für die individuelle Bestückung mit Einsatzplatten für Energie, Daten und Medien.
• Maximaler Anschlusswert 16 A ohne bzw. 25 A mit interner Absicherung bei 230 V oder 400 V.

Passendes Zubehör und Varianten

• Ausführung 6 HE: KARL 150.461.70
• Ausführung dreiphasig: KARL 150.433.70

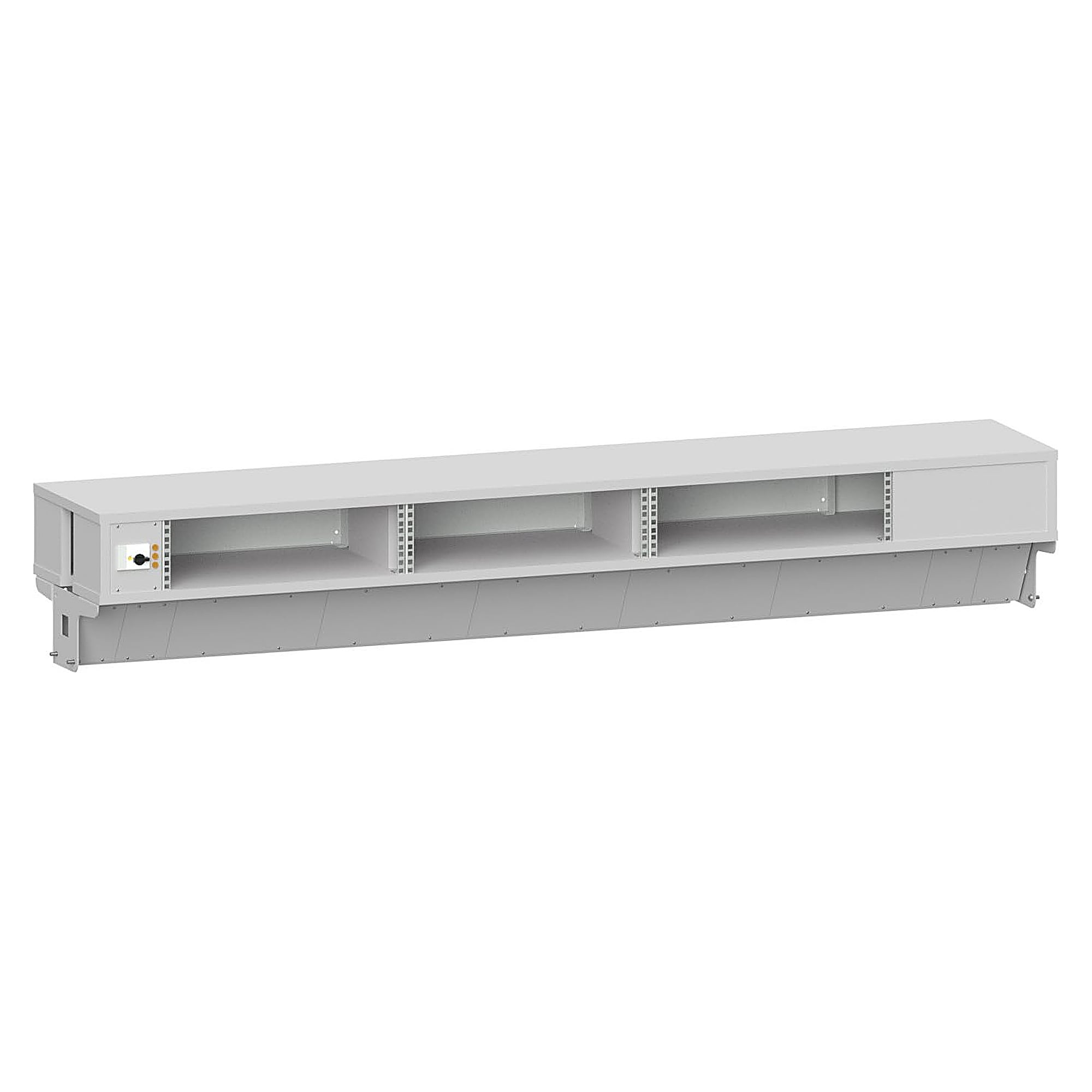

• Ausführung für Tischbreite 2000 mm: KARL 150.631.70

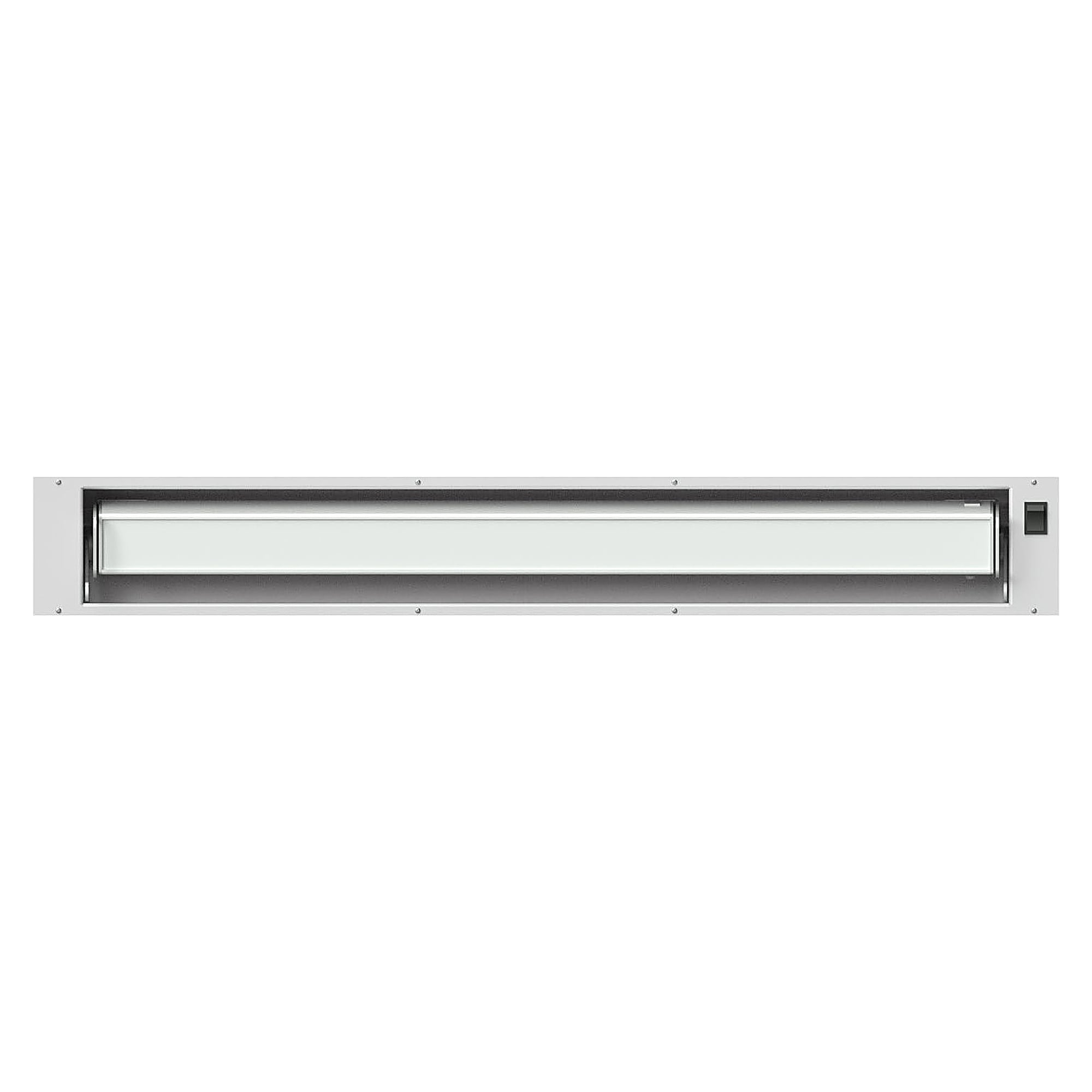

• LED-Langfeldleuchte für Terminal, 1000 mm: KARL 95.970.98
• Netzanschlusskabel 3 m mit Schukostecker: KARL 95.625.98

Einsatzbereiche

• Prüf- und Messplätze in Elektronikfertigung und Qualitätssicherung
• Reparatur- und Servicearbeitsplätze mit Labornetzgeräten
• Labor und Entwicklung mit 19-Zoll-Messtechnik
