Zubehör Karl Quadro
Arbeitsplätze Karl Quadro
Das Quadro-Zubehörprogramm von Karl umfasst Laufschienen, Ablageboards und Ausleger, die werkzeuglos in die Aluminium-Profilpfosten der Quadro-Tische eingehängt werden. Laufschienen sind in den tischbreitenangepassten Längen 1300, 1650 und 2135 mm erhältlich (Artikel 14.115.70, 14.117.70, 14.119.70) und erlauben die stufenlose Verschiebung aller aufgehängten Elemente entlang der gesamten Tischbreite. Ablageboards (1300x450x40, 1650x450x40 und 2135x450x40 mm) vergrößern die nutzbare Ablagefläche oberhalb der Arbeitsplatte ohne Eingriff in die Tischstruktur.
| Artikel | Bezeichnung | Maße |
|---|---|---|

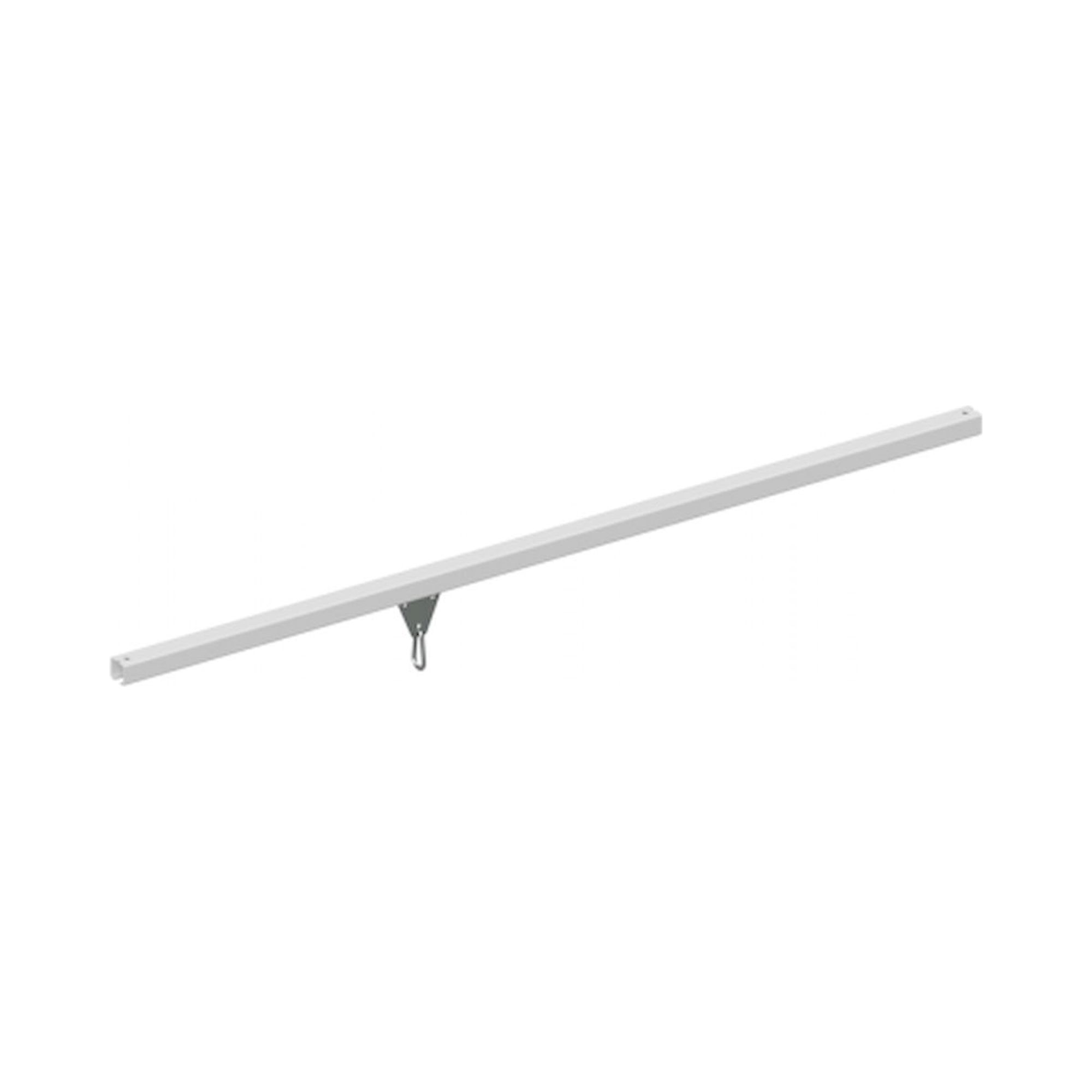

| 14.115.70 | Laufschiene Quadro 1300 | 1300 mm |
| 14.117.70 | Laufschiene Quadro 1650 | 1650 mm |

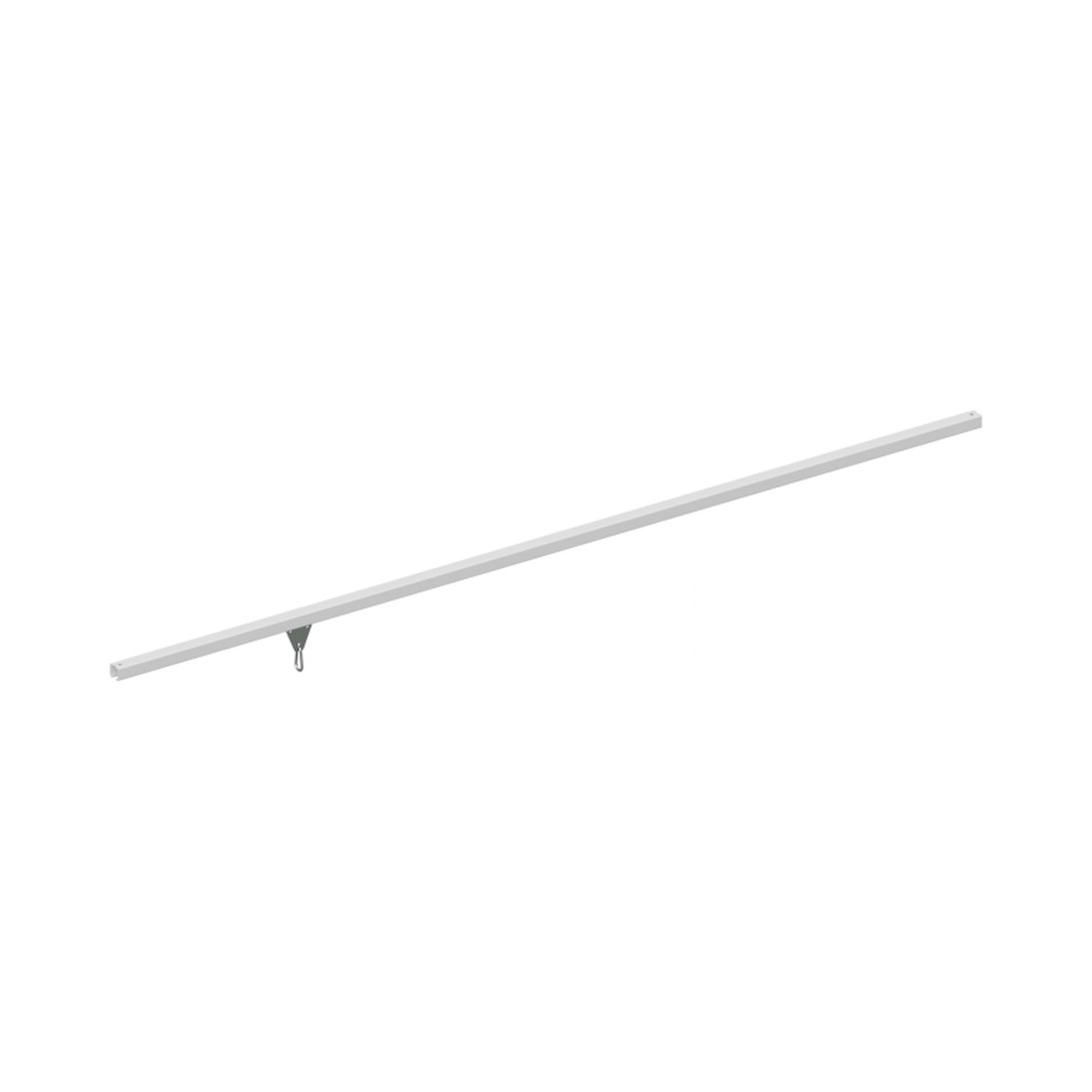

| 14.119.70 | Laufschiene Quadro 2135 | 2135 mm |

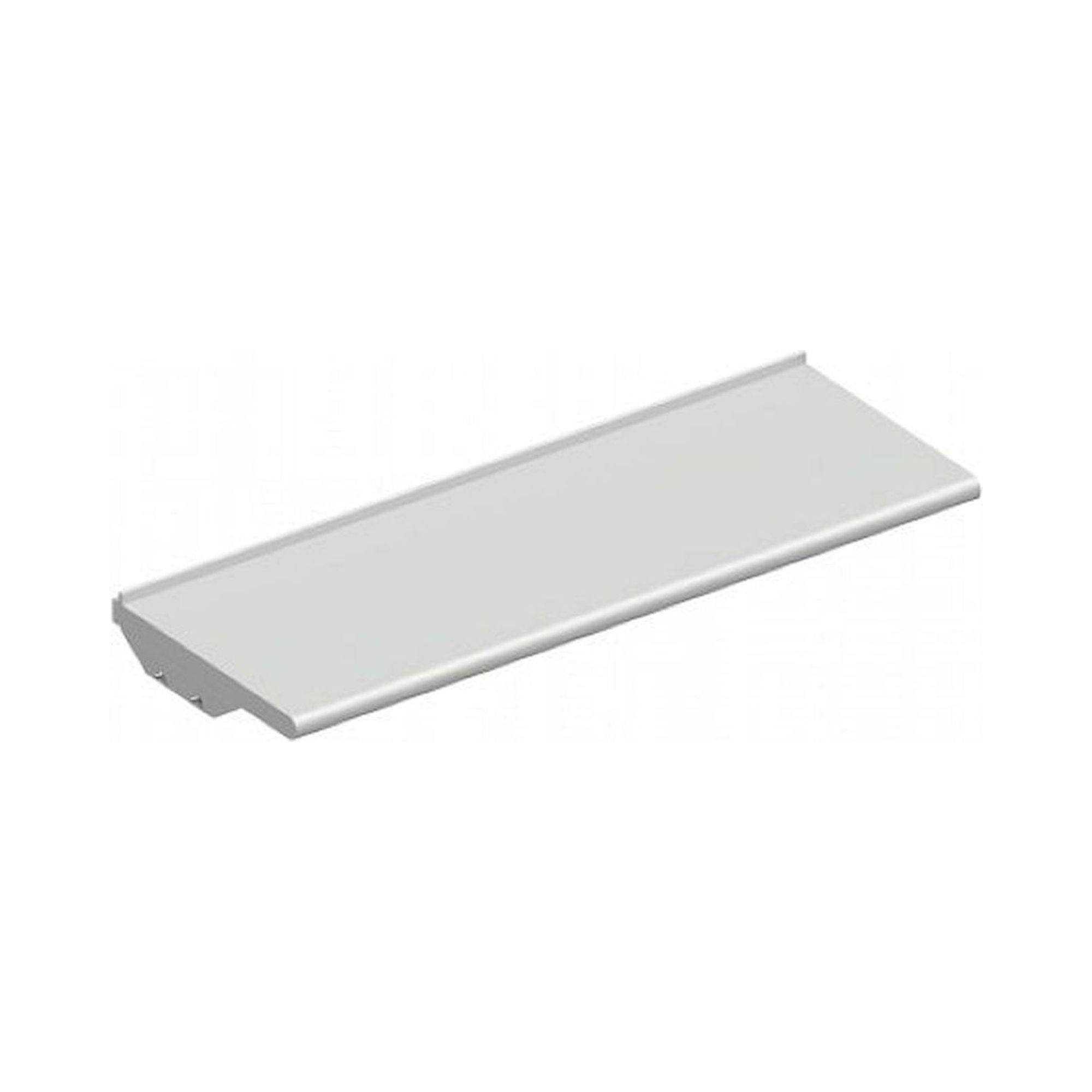

| 14.020.70 | Ablageboard Quadro | 1300x450x40 mm |

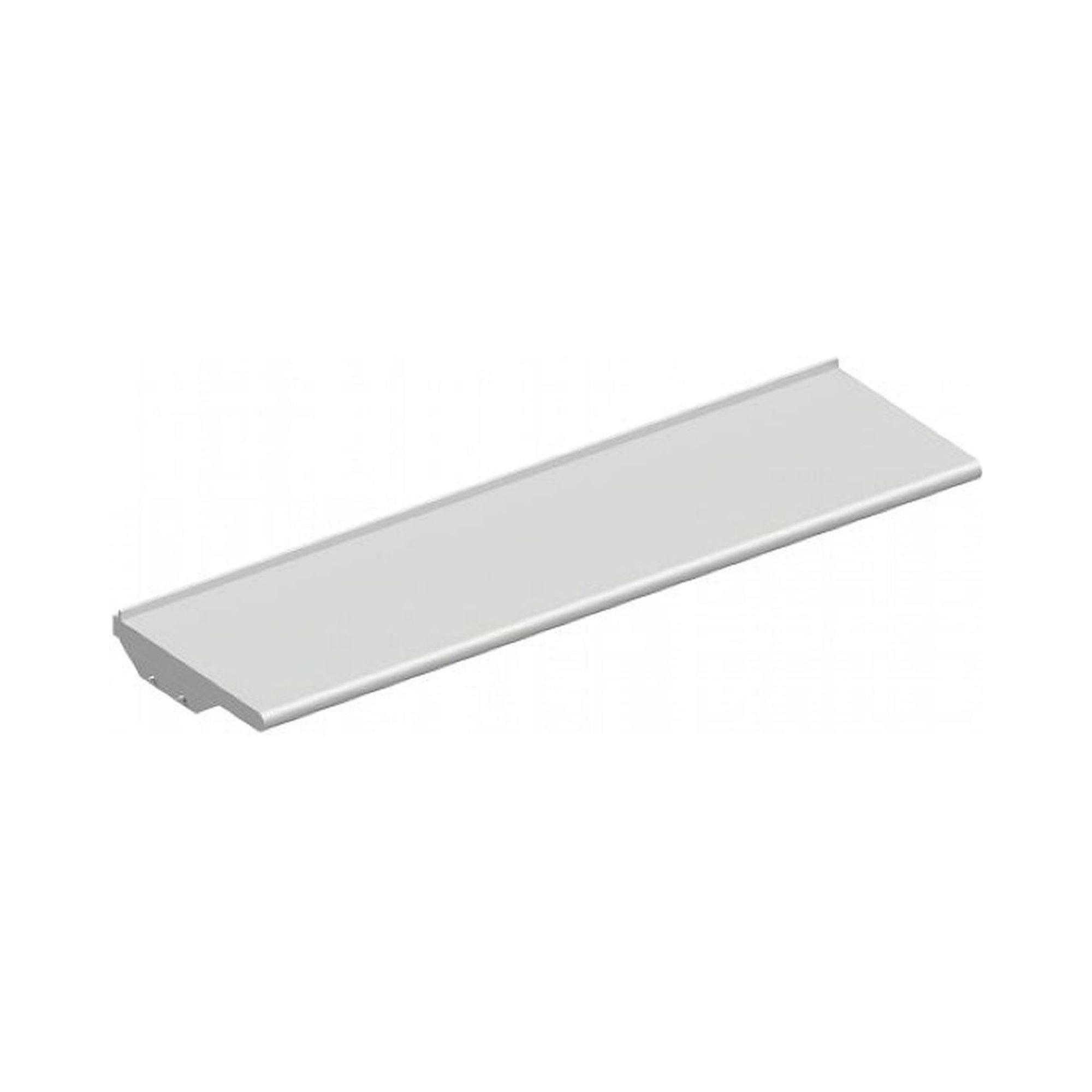

| 14.050.70 | Ablageboard Quadro | 1650x450x40 mm |

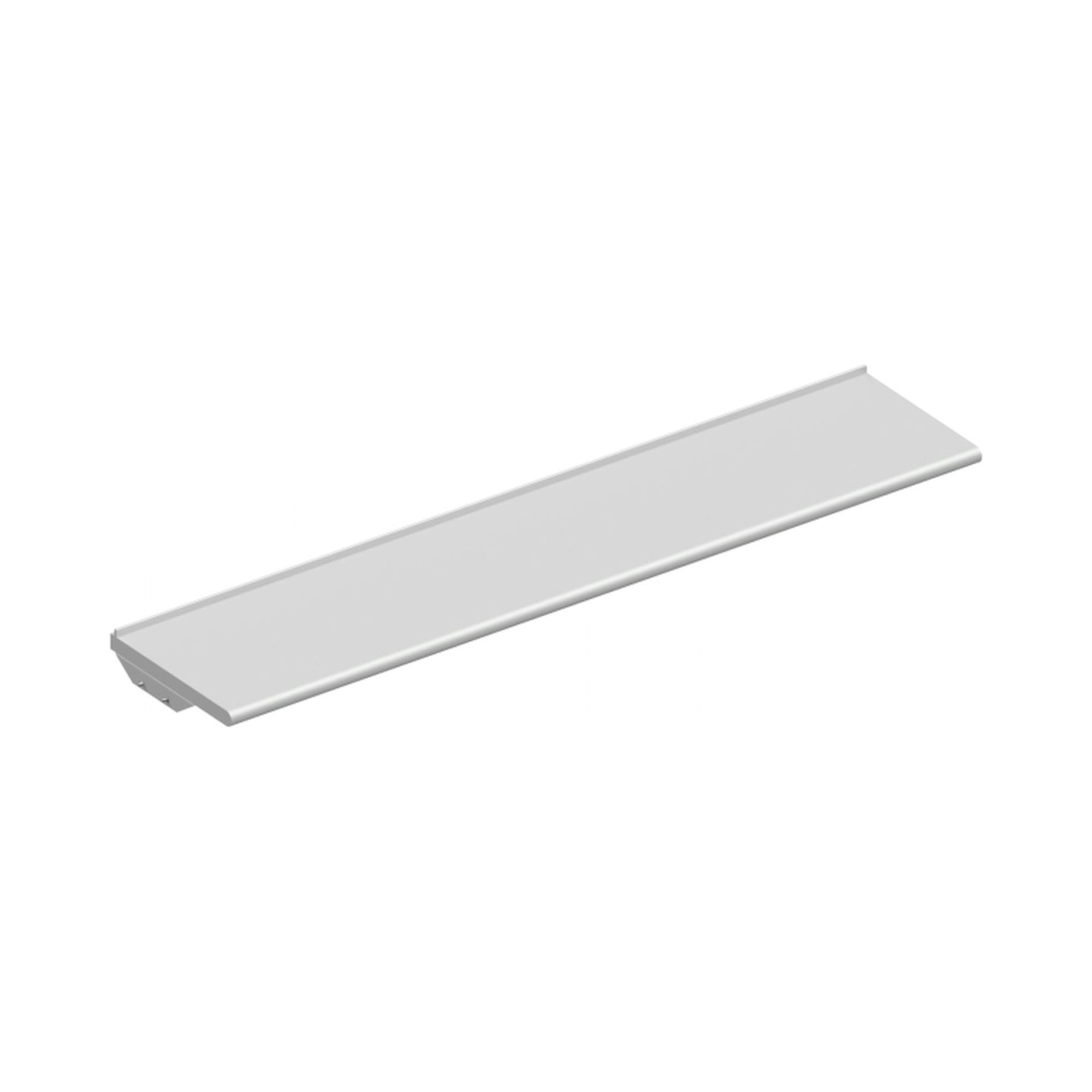

| 14.080.70 | Ablageboard Quadro | 2135x450x40 mm |

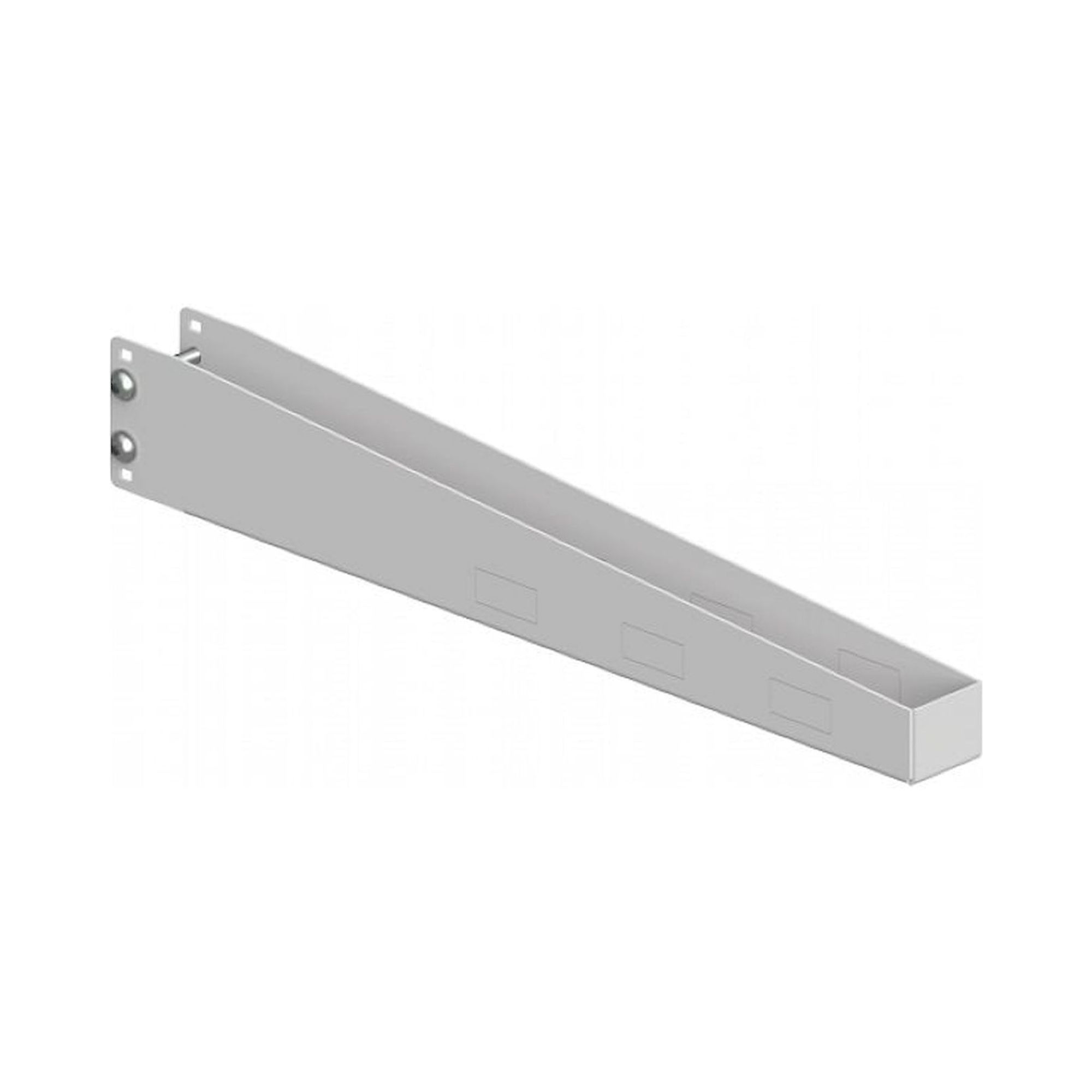

| 14.105.70 | Ausleger Quadro | 50x620x40 mm |
Laufschienen und Ablageboards müssen zur Tischbreite passen: für einen 1300-mm-Tisch werden Laufschiene 14.115.70 und Ablageboard 14.020.70 verwendet. Der Ausleger 14.105.70 (50x620x40 mm) hängt an der Laufschiene und nimmt leichte Werkzeuge, Monitore oder Lichtleisten auf, die sich entlang der Tischfront verschieben lassen. Alle Elemente sind ausschließlich für Quadro-Tische (nicht für Sintro oder Basic) ausgelegt und nutzen das Aluminium-Profilpfostenraster des Quadro-Systems.
Typische Einsatzbereiche: Erweiterung bestehender Quadro-Arbeitstische um flexible Ablageflächen für Prüfunterlagen, Kleinteile oder Tischleuchten, nachrüstbare Monitorhalterungen und Werkzeugaufhängungen in Montage- und Prüfbereichen, sowie Anpassungen von Reihenarbeitsplätzen an geänderte Prozessanforderungen ohne Austausch der Tischgrundkörper.
