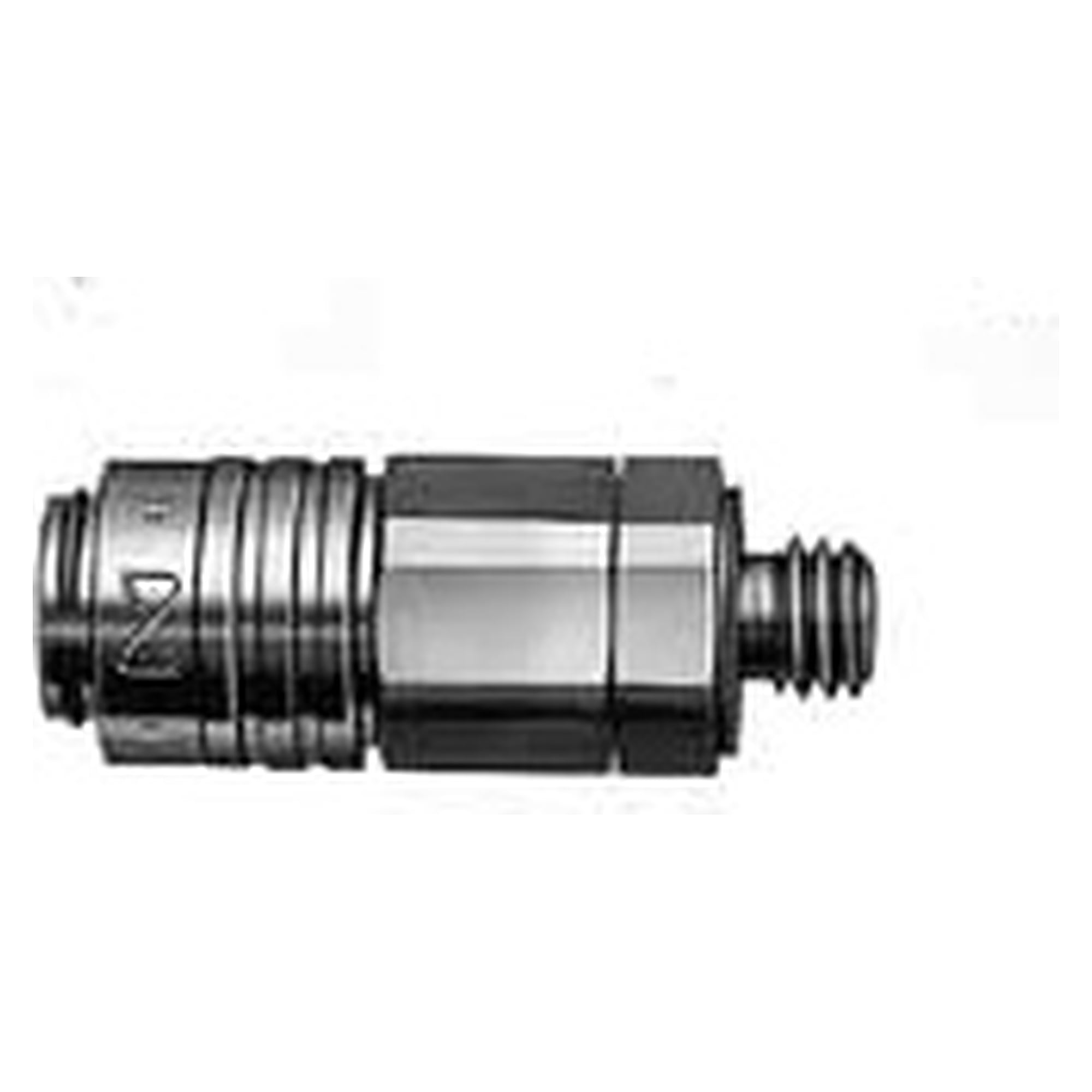

Schnellkupplung Micro Cupla MC-05SM, Messing - Nitto Kohki 590410522

In pneumatischen Steuergeräten fehlt rund um Zylinder und Ventile meist der Platz für normale Kupplungen. Die Micro Cupla kommt mit 9,5 mm Hülsenaußendurchmesser aus, wird bei 1,0 MPa Betriebsdruck betrieben und durch einfaches Einstecken von Hand verbunden.

• Hülsenaußendurchmesser von 9,5 mm, obwohl das Absperrventil in der Muffe sitzt, dadurch bleibt die Kupplung auch in enger Verschlauchung montierbar.
• Betriebsdruck 1,0 MPa (10 kgf/cm2) für Luft und Wasser, die Ausführung mit Tube Fitter ist für Wasser nicht geeignet.
• Für Vakuum bis 53,0 kPa (400 mmHg) einsetzbar, geprüft mit Luft bei Raumtemperatur.
• Einweg-Absperrung mit Ventil in der Muffe, im gekuppelten Zustand strömt die Luft von der Stecker- wie von der Muffenseite.
• Körper aus beschichtetem Messing oder Edelstahl SUS 304 für hohe Korrosionsbeständigkeit, der Tube Fitter besteht aus verchromtem Messing.
• Dichtung aus Nitrilkautschuk NBR für -20 bis +80 °C, Fluorkautschuk FKM für -20 bis +180 °C auf Bestellung.

Technische Daten laut Herstellerkatalog

Abmessungen

Maße in Millimeter. Werte in Klammern gelten im gekuppelten Zustand.

Zeichenerklärung: L = Gesamtlänge; A = Länge der Schlauchtülle; T = Gewinde oder Tüllengröße

Modelle der Baureihe MICRO CUPLA

Alle Modelle der Baureihe aus dem Herstellerkatalog. Die Zeile des hier angebotenen Artikels ist hervorgehoben.

Funktionsprinzip

• Kompakte, leichte CUPLA mit nur 9.5 mm Außendurchmesser.
• Kuppeln durch Aufstecken. Ausführung Tube Fitter für noch einfacheres Einführen des Schlauchs.
• Obwohl das Ventil in der Muffe integriert ist, beträgt der Außendurchmesser der Schiebehülse nur 9.5 mm.
• Konstruktion zum Kuppeln durch Aufstecken.
• Kompakte Bauform für die Verrohrung in engen Räumen.
• Körper aus beschichtetem Messing und aus Edelstahl für hohe Korrosionsbeständigkeit erhältlich.
• In verschiedenen Anschlussformen für ein breites Spektrum pneumatischer Anwendungen erhältlich.
• Edelstahlmodelle: MICRO CUPLA aus hoch korrosionsbeständigem Edelstahl.

Baureihen im Vergleich

MICRO CUPLA ist für die Verrohrung in pneumatischen Steuergeräten mit wenig Bauraum zu wählen: Der Außendurchmesser der Schiebehülse bleibt bei 9.5 mm, obwohl das Absperrventil in der Muffe sitzt - das bieten die übrigen Serien für 1.0 MPa {10 kgf/cm2}, SMALL CUPLA, COMPACT CUPLA, CUBE CUPLA und SUPER CUPLA, nicht. Sie ist einseitig absperrend und für 1.0 MPa {10 kgf/cm2} ausgelegt, also für Steuerluft und nicht für die Leitungen mit 1.5 MPa {15 kgf/cm2}, die HI CUPLA, HI CUPLA 200, FULL BLOW CUPLA, LINE CUPLA 200 und HI CUPLA ACE abdecken. Muss beidseitig abgesperrt werden, ist die beidseitig absperrende COMPACT CUPLA zu wählen.

Werkstoffe und Dichtungen

Einsatzbereiche

• Verschlauchung pneumatischer Steuergeräte auf engem Bauraum
• Anschluss von Pneumatikzylindern und Magnetventilen
• Vakuumleitungen bis 53,0 kPa (400 mmHg)
• Niederdruck-Wasserleitungen bis 1,0 MPa, ohne Tube Fitter ausgeführt
• Schalttafeleinbau über die Muffe für Panelmontage

Kompatibilität

Muffen und Stecker der Micro Cupla lassen sich unabhängig von der Anschlussart miteinander verbinden, maßgeblich ist die Baureihe. Beim Trennen tritt Medium an der Steckerseite aus, was bei Wasser durch geeignete Schutzmaßnahmen zu berücksichtigen ist.

Normen und Konformität

Als Anschlussgewinde stehen M5 x 0,8 mit einem maximalen Anzugsmoment von 1,3 Nm und 1/8 Zoll mit 7 Nm zur Verfügung, die Werkstoffe sind Edelstahl SUS 304, beschichtetes Messing sowie Nitrilkautschuk (NBR) und Fluorkautschuk (FKM).

Sicherheits- und Einsatzhinweise

• Hinweis: Beim Trennen tritt Medium an der Steckerseite aus. Bei Wasser als Medium sind entsprechende Vorkehrungen zu treffen.
• Schläuche bei Ausführungen mit Schlauchtülle stets mit Schlauchschellen sichern.
• Lesen Sie vor dem Einsatz unbedingt den Safety Guide am Ende dieses Katalogs sowie das dem Produkt beiliegende Instruction Sheet.

Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 23. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
