Zylinderanbauteile und Zubehör
Pneumatische Antriebe
Festo Zylinderanbauteile und Zubehör umfassen alle Komponenten, die für die mechanische und elektrische Integration pneumatischer Antriebe in Maschinengestelle, Führungssysteme und Ventilblöcke benötigt werden. Das Sortiment reicht von Flansch- und Fußbefestigungen über Linearführungseinheiten und Kolbenstangenaufsätze bis hin zu Sensorbefestigungssätzen, Freiläufen, Feststellpatronen und antriebsspezifischen Profilleisten. Alle Anbauteile sind auf die Festo Zylinderbaureihen (DNC, ADVU, AEVU, DSR) abgestimmt und tragen zur direkten Montage ohne Sonderanpassungen bei.

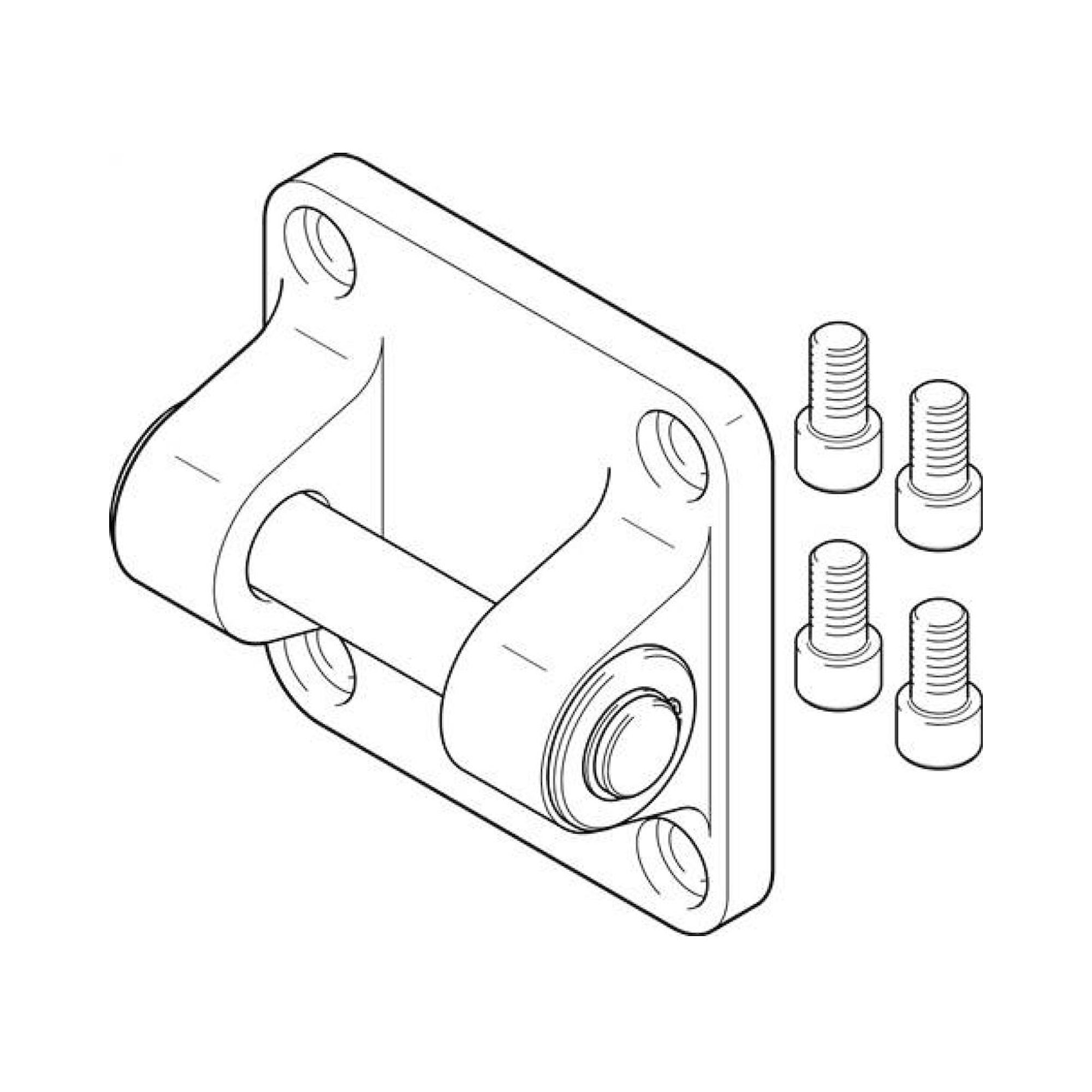

Befestigungselemente für AntriebeFlansch- und Fußbefestigungen für Festo Zylinderbaureihen

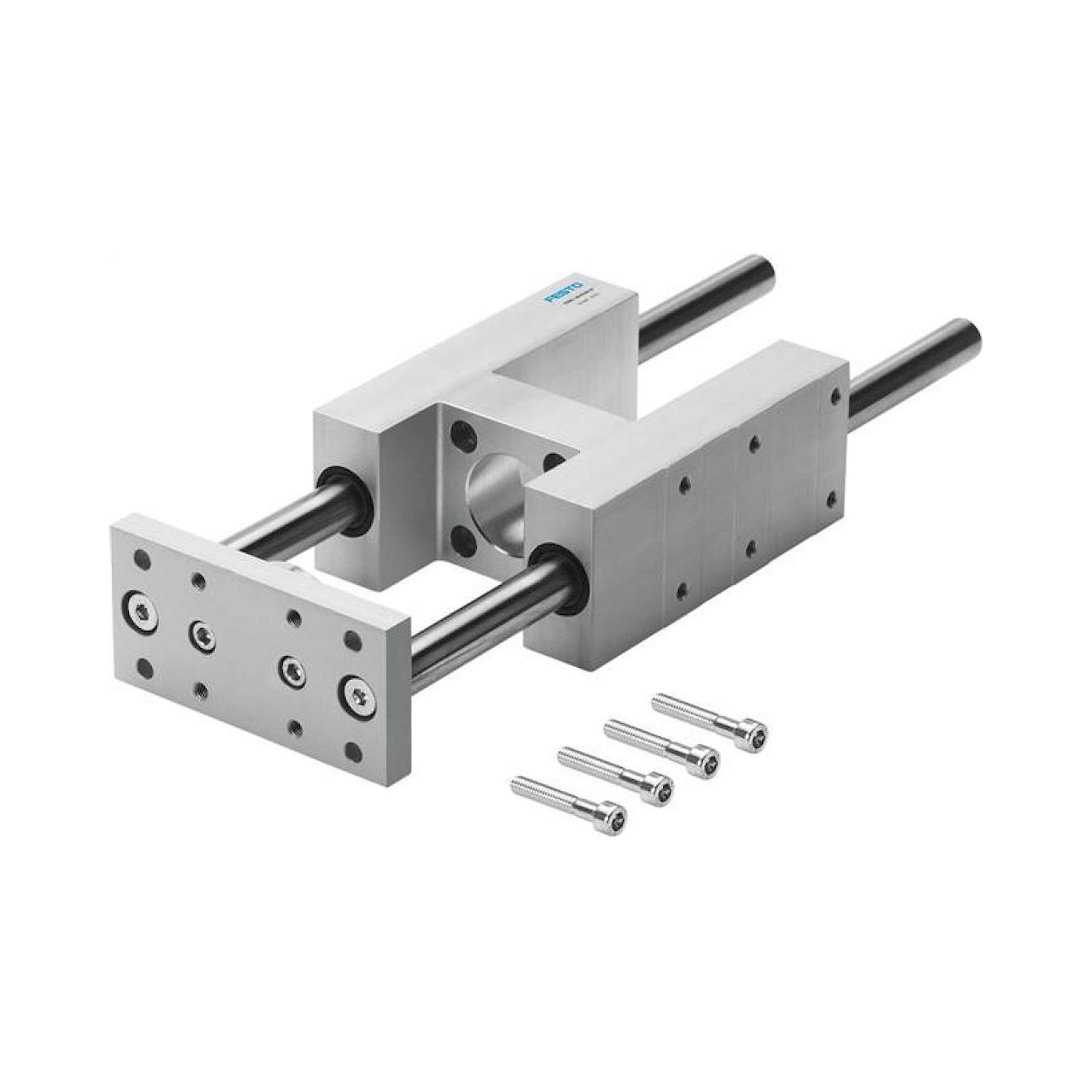

LinearführungenFENG-Führungseinheiten, Bohrung 32-100 mm, Hub 50-500 mm
KolbenstangenaufsätzeFlexo-Kupplungen FK, Gabelköpfe SG, Kupplungsstücke KSG/KSZ
Befestigungselemente für SensorenSMB/SMBR-Bausätze für Näherungsschalter an Zylindern
Zubehör für VentildirektmontageZVB- und DAVM-Bausätze für die Direktmontage von Ventilen
FreiläufeFLSM/FLSR-Freiläufe für Kolbenstangen, links/rechts wählbar
FeststellelementeKP-Feststellpatronen und KPE-Einheiten zur Hubsicherung
Zubehör für Dämpfende ElementeStoßdämpferbausätze SLE/SLZ, Anschlagbausätze KSM, Anschlagbegrenzungen YSRA
Antriebsspezifisches ZubehörSLG-Profilleisten und Halter für Schlitten und Lineareinheiten
Die Auswahl des Anbauteils richtet sich zunächst nach der Zylinderbaureihe und der Baugröße. Befestigungselemente (Flansch, Fuß, Gelenkauge) bestimmen die Einbaukinematik; einseitig feste Lagerung erfordert z.B. einen Gabelkopf auf der Kolbenstange. Kolbenstangenaufsätze (FK-Flexo-Kupplungen für Winkelfehler, KSG-Kupplungsstücke für starre Verbindung) kompensieren Fluchtungsfehler. Linearführungen FENG werden ergänzend zu ADVU/AEVU eingesetzt, wenn Querkräfte am Zylinder vermieden werden müssen. Sensorbausätze sind baugrößenspezifisch und an die jeweilige Zylindernut anzupassen.
Typische Einsatzbereiche: Montagemaschinen mit variablen Einbausituationen (Flansch-, Fuß- oder Pendellagerung), Handhabungsanlagen mit Sensorabfrage an Zylinderendlagen, Greif- und Spannanlagen mit Kolbenstangensicherung durch Feststellpatronen sowie Anlagen mit schockartigen Endlagenbelastungen, die Stoßdämpferbausätze erfordern.
