Prozessautomation
Festo Pneumatik

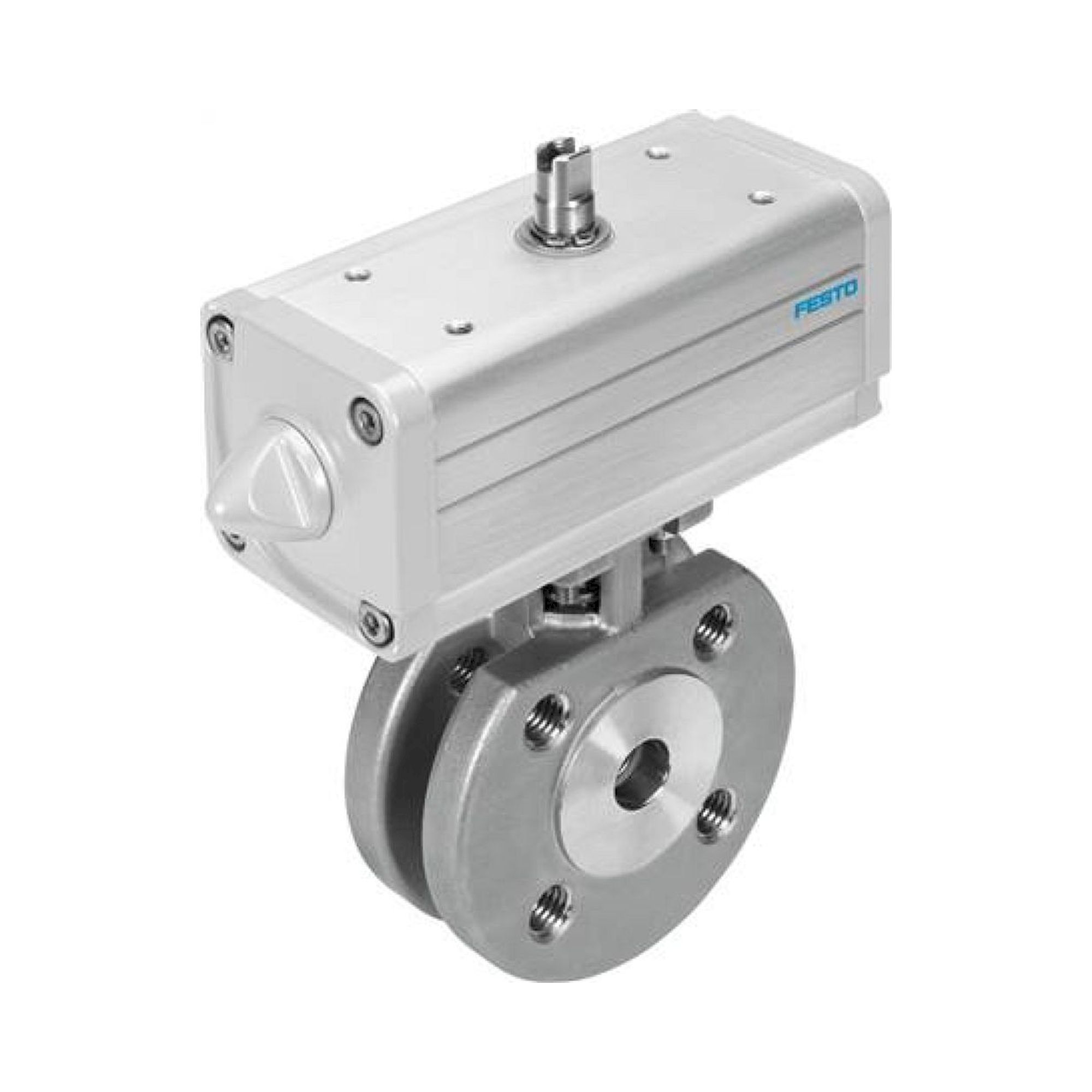

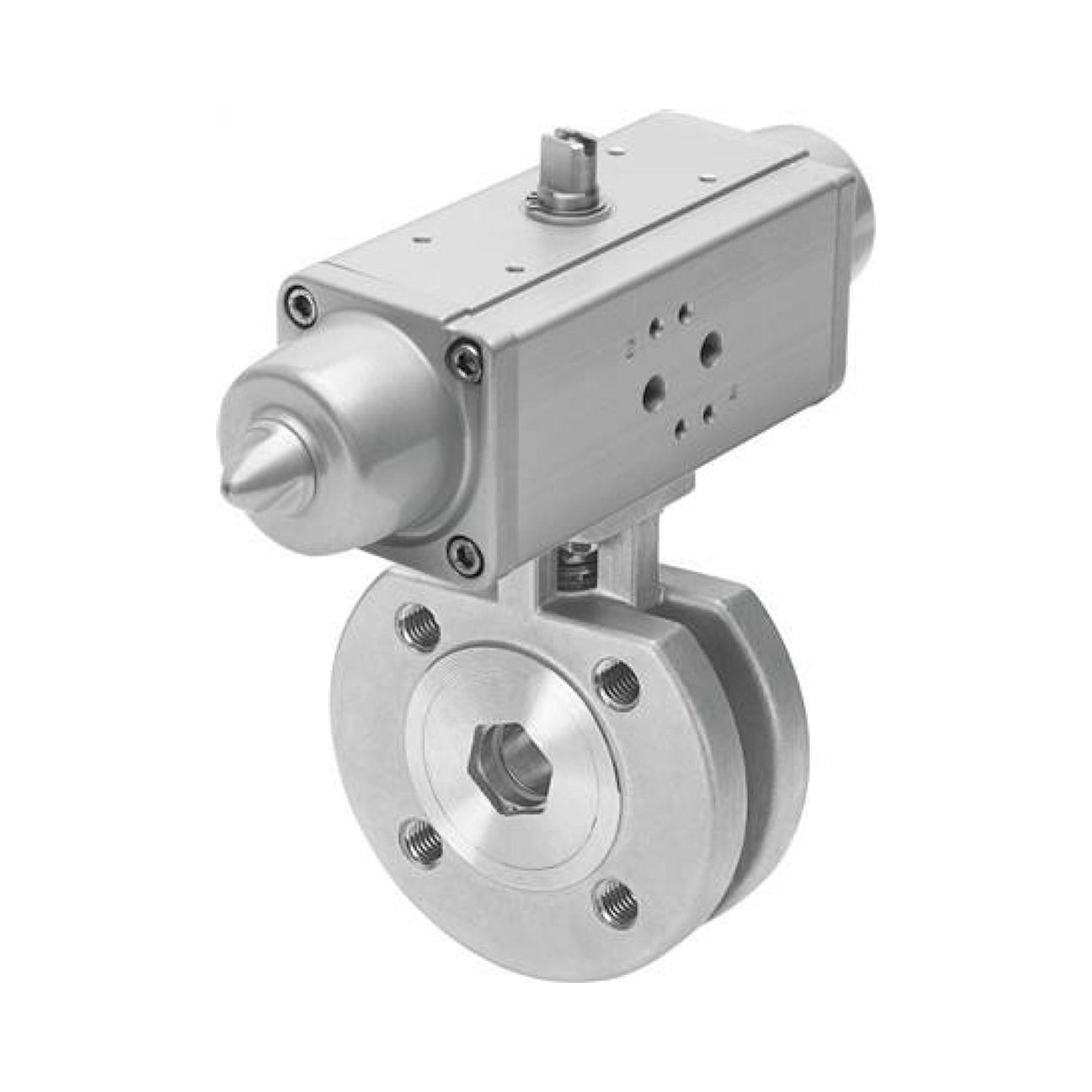

Festo Prozessautomation umfasst pneumatisch betätigbare Kugelhähne der VZBA-Baureihe für die Medienabsperrung und -regelung in der Verfahrenstechnik. Die VZBA-Kugelhähne sind in den Nennweiten 1/4" bis 2 1/2" (DN6 bis DN65) mit Flanschanbindung nach ISO 5211 (F03/04 bis F07/10) lieferbar. Gehäusewerkstoffe umfassen Grauguss-Grauguss (GG), Grauguss-Sphäroguss (GGG) und Edelstahl-Edelstahl (WW). Die Antriebsanbindung erfolgt über einen pneumatischen Schwenkantrieb, der über Festo-Wartungseinheiten und Ventilinseln gesteuert wird.
Zwei Ausführungsformen sind lieferbar: T-Bohrung (22-T) für den Standard-Kugelhahn und L-Bohrung (32L/32T) für die gerichtete Strömungsumleitung. Die Materialbezeichnung V4# steht für Edelstahl 1.4408 bei gehäuseberührenden Teilen.
| Typ | Nennweite | Bohrung | Werkstoff |
|---|---|---|---|
| VZBA-1/4"-GG-63-T-22-F0304-V4# | 1/4" (DN6) | T (Absperrung) | GG, V4# |
| VZBA-3/8"-GG-63-T-22-F0304-V4# | 3/8" (DN10) | T | GG, V4# |
| VZBA-1/2"-GG-63-T-22-F0304-V4# | 1/2" (DN15) | T | GG, V4# |
| VZBA-3/4"-GG-63-T-22-F0304-V4# | 3/4" (DN20) | T | GG, V4# |
| VZBA-1"-GG-63-T-22-F0304-V4# | 1" (DN25) | T | GG, V4# |
| VZBA-11/4"-GG-63-T-22-F0405-V# | 1 1/4" (DN32) | T | GG, V# |
| VZBA-11/2"-GG-63-T-22-F0507-V# | 1 1/2" (DN40) | T | GG, V# |

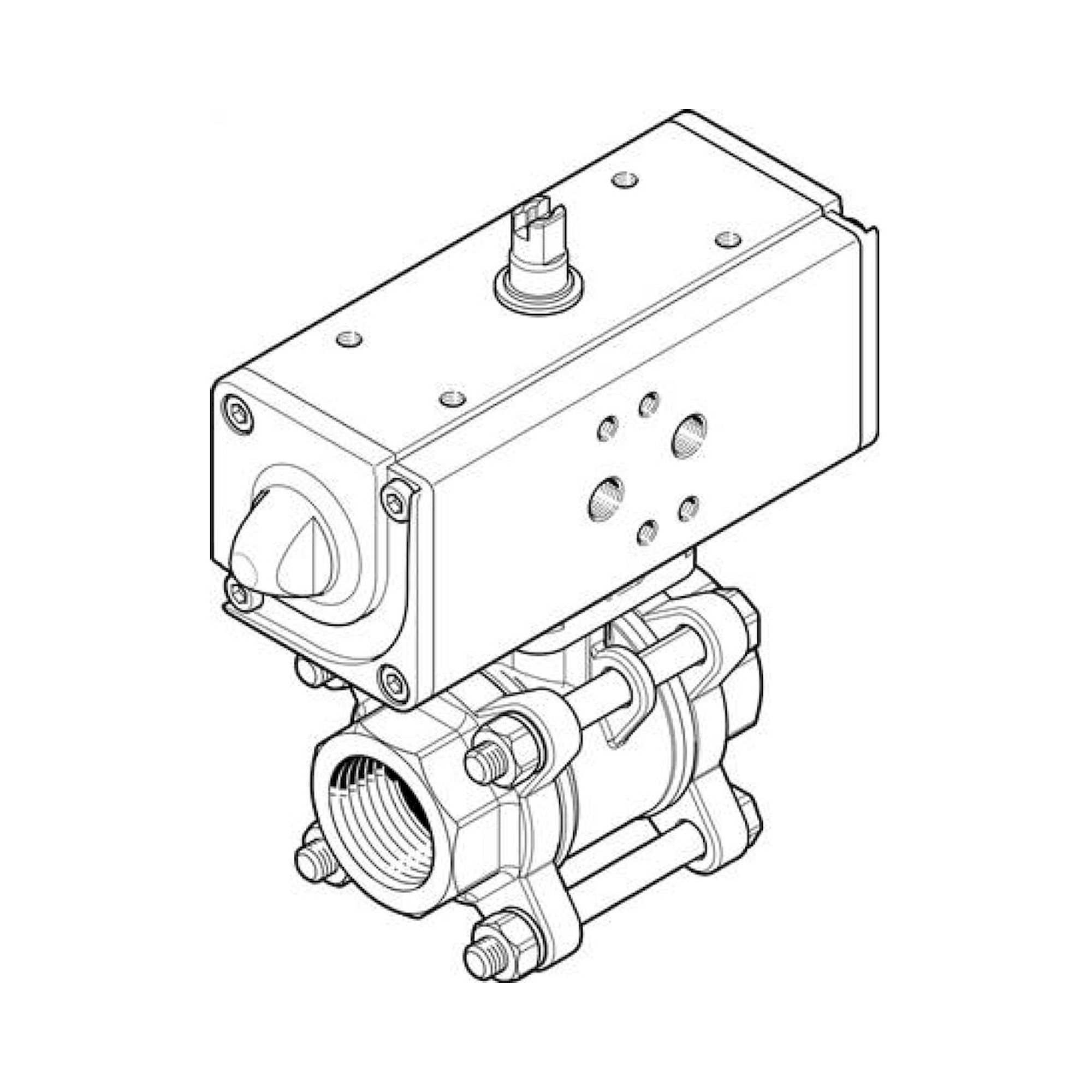

| VZBA-2"-GG-63-T-22-F0507-V# | 2" (DN50) | T | GG, V# |
| VZBA-21/2"-GG-63-T-22-F0710-V# | 2 1/2" (DN65) | T | GG, V# |

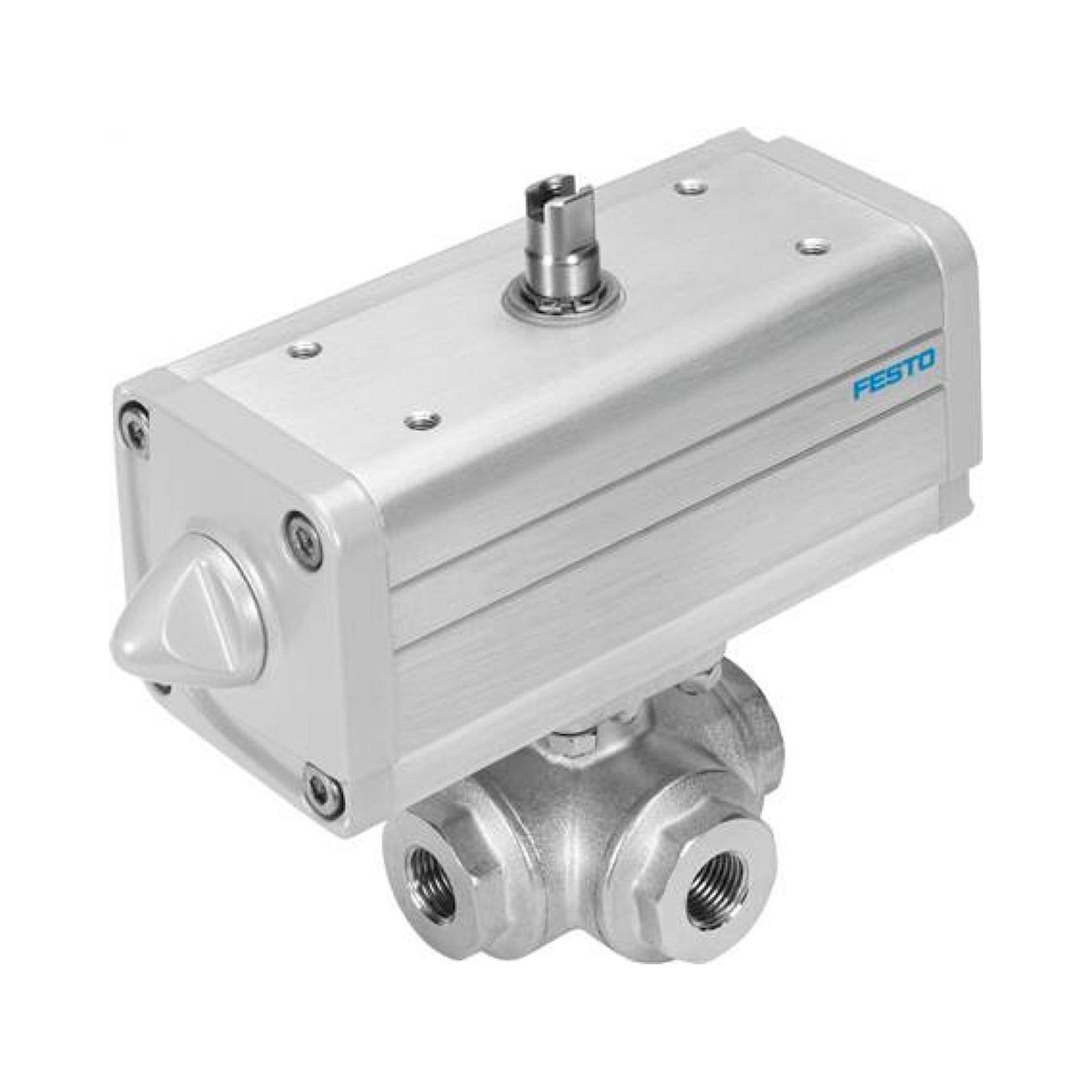

| VZBA-...-GGG-63-32L-F..., -32T-F... | div. | L-Bohrung / T-Bohrung alt. | GGG |

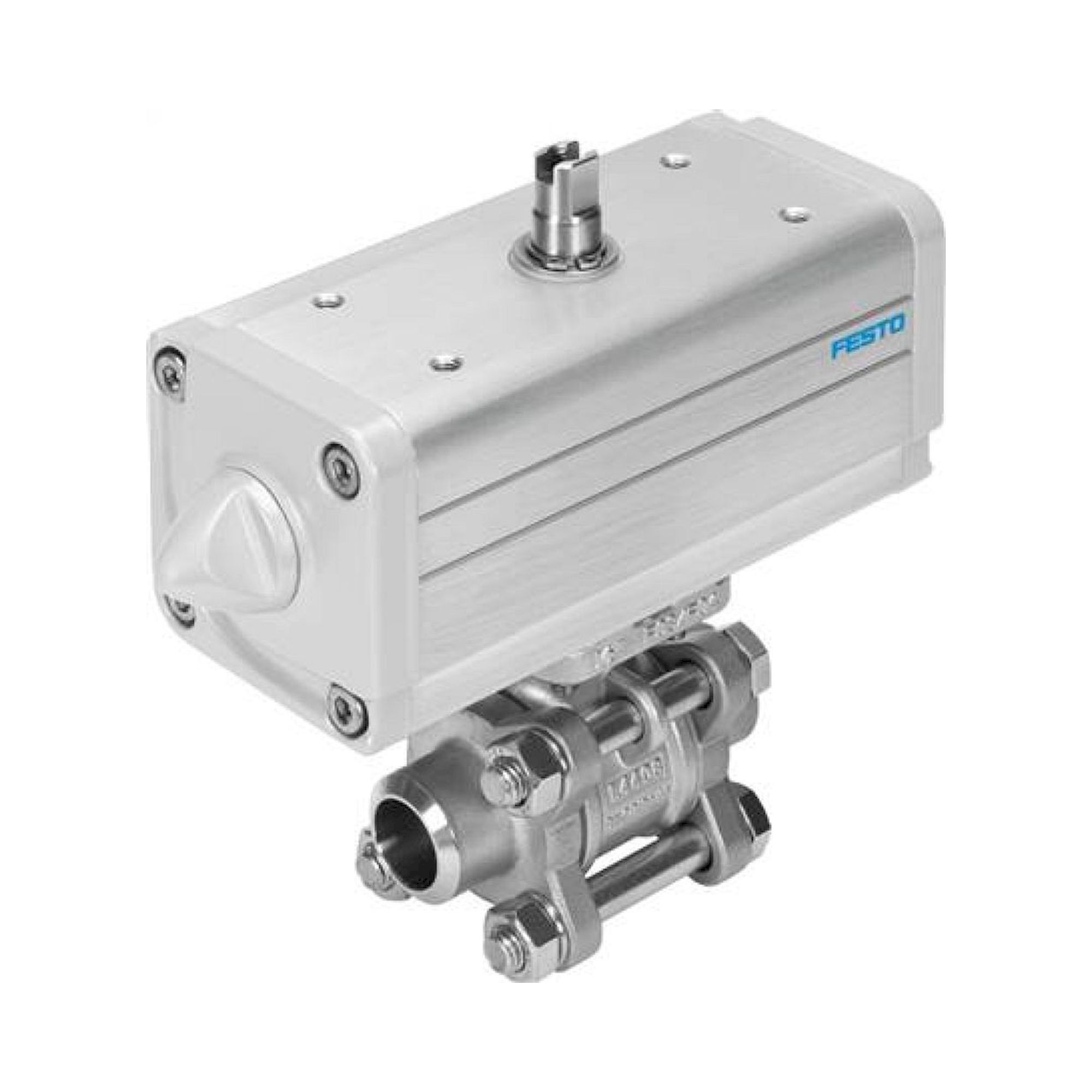

| VZBA-...-WW-63-T-22-F0304-V4# | 1/4" bis 1 1/2" | T | WW (Edelstahl) |
Typische Einsatzbereiche: Medienabsperrung und Umsteuerung in der Chemie-, Pharma- und Lebensmittelverfahrenstechnik, pneumatisch betätigte Absperrarmaturen in Druckluft- und Dampfverteilnetzen, Rohrleitungsautomation mit Festo-Steuerungssystemen sowie Retrofit-Armaturentechnik nach ISO 5211 in bestehende Anlagen.
