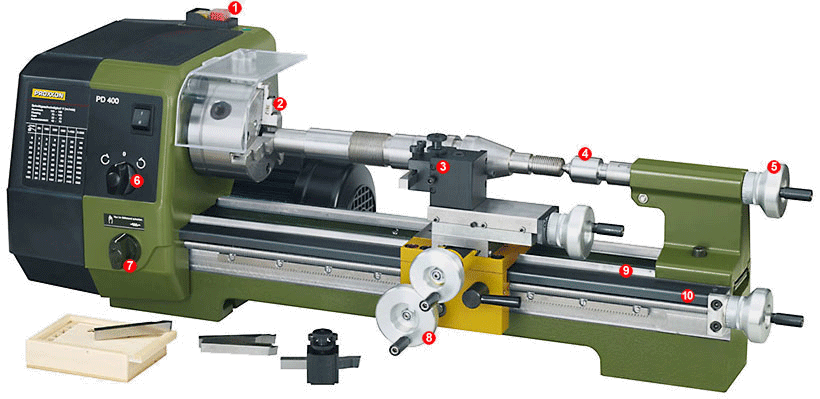

Präzisions-Drehmaschine PD 400 Spitzenweite 400 mm - Proxxon 24400

Die Präzisionsdrehmaschine PD 400 ist für das Bearbeiten von Stahl, Messing, Aluminium und Kunststoff ausgelegt. Sie dreht plan, längs und kegelig und schneidet Gewinde, mit dem umfangreichen Systemzubehör lassen sich auch Bohr-, Fräs- und Nutarbeiten ausführen.

• Sicherheit: Hauptschalter mit Wiederanlaufschutz und Not-Aus-Funktion, Drehfutterschutz mit Sicherheitsabschaltung.
• Stabiles Bett: quer verripptes Maschinenbett aus Grauguss mit geschliffener Prismenführung für schwingungsfreies Arbeiten.
• Präzises Futter: 3-Backen-Futter nach DIN 6386 Klasse 1, Rundlauftoleranz 0,04 mm, Spannbereich durch Wendebacken 3 bis 100 mm.
• Variabler Antrieb: Kondensator-Motor für zwei Geschwindigkeiten plus dreistufiges Riemengetriebe, Spindeldrehzahlen 80 bis 2.800 min-1.
• Feinfühlige Zustellung: Handräder mit auf 0 justierbarem Skalenring, Querschlitten 1 Teilstrich = 0,025 mm.
• Automatischer Vorschub: wahlweise 0,07 oder 0,14 mm pro Umdrehung.

Technische Daten

• Spitzenweite 400 mm
• Spitzenhöhe 85 mm
• Spitzenhöhe über Support 58 mm
• Drehfutter Ø 100 mm nach DIN 6386 Klasse 1, Rundlauf 0,04 mm
• Spannbereich Wendebacken 3 bis 100 mm
• Hauptspindel MK 3, Spindeldurchlass 20,5 mm, Rundlauf 1/100 mm
• Reitstockpinole Ø 24 mm, ausfahrbar 40 mm, MK 2
• Querschlitten Verstellweg 85 mm, Oberschlitten 52 mm, schwenkbar bis 45°
• Spindeldrehzahlen Stufe 1: 80 / 330 / 1.400 min-1, Stufe 2: 160 / 660 / 2.800 min-1
• Automatischer Vorschub 0,07 und 0,14 mm/U
• Leit- und Zugspindel Trapezgewinde 12 x 1,5 mm

Hinweis: Die PD 400 ist auch als CNC-Version (PD 400/CNC) erhältlich.
