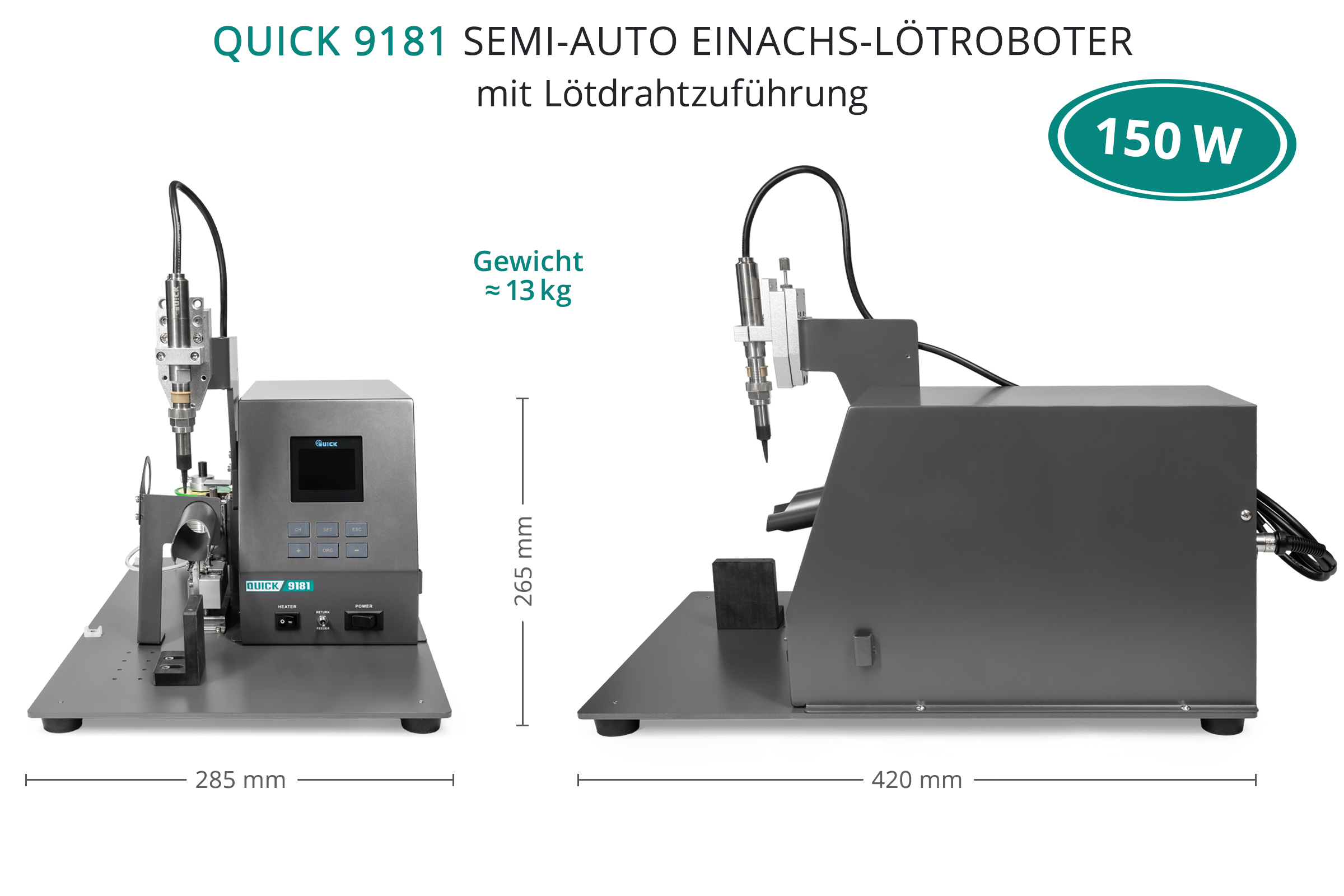

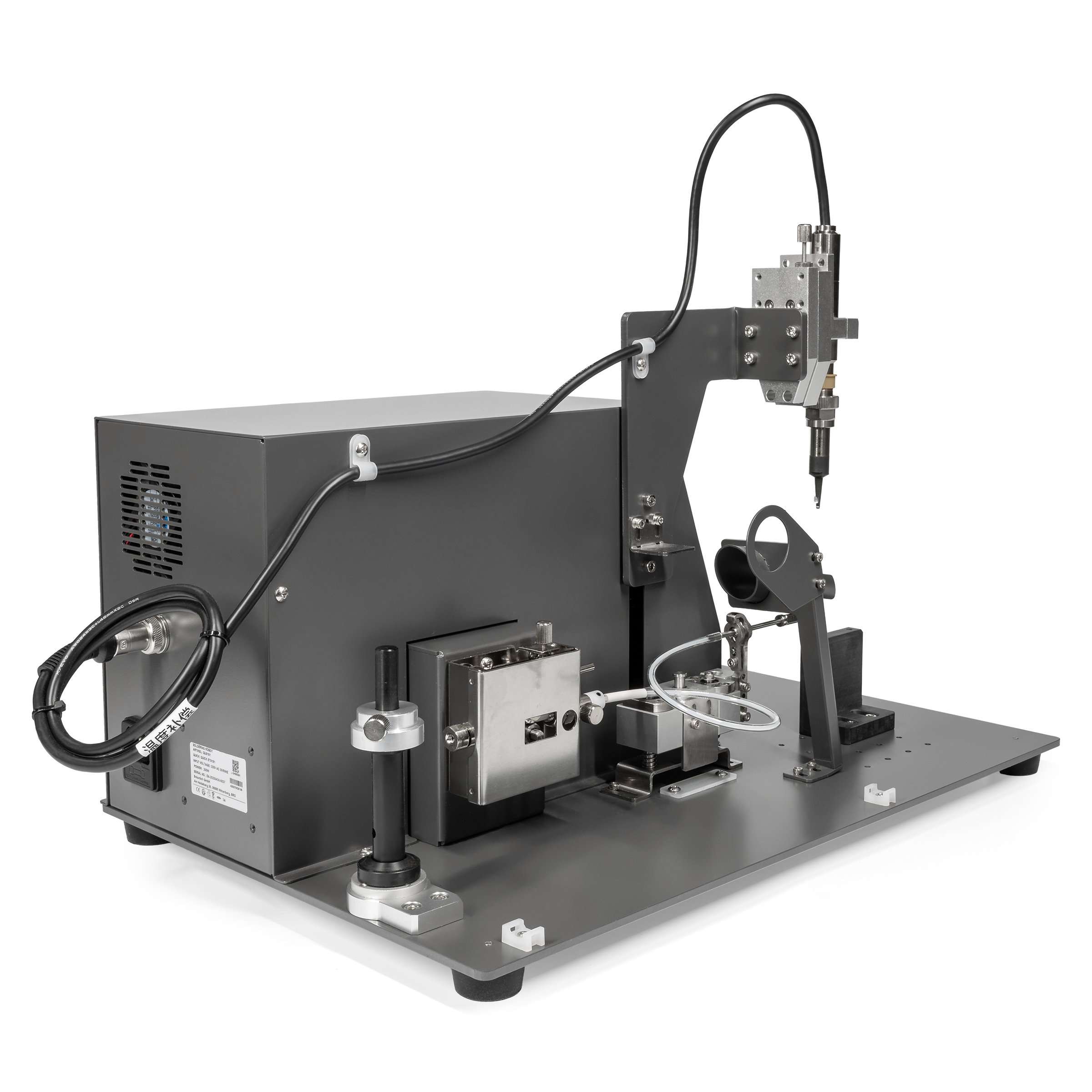

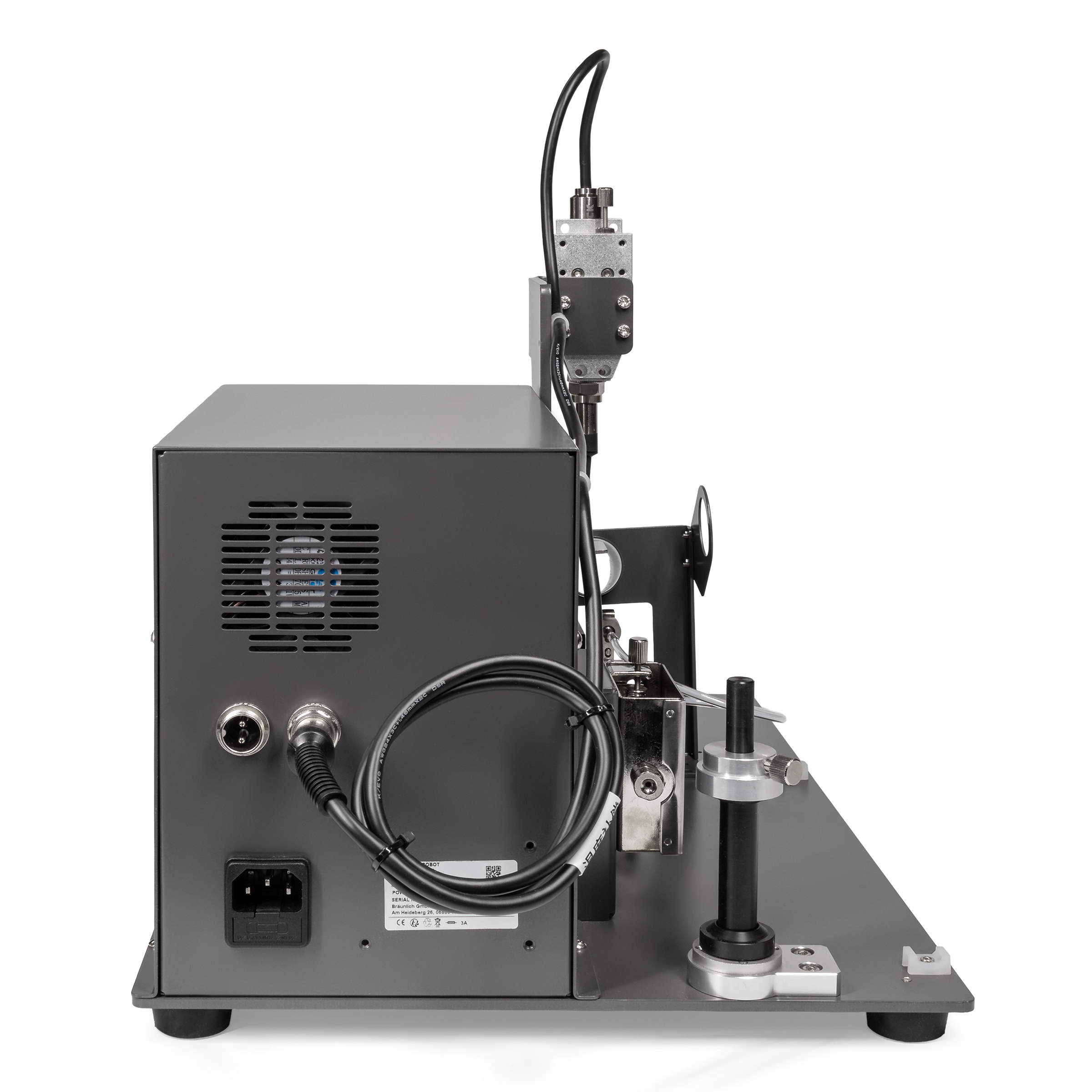

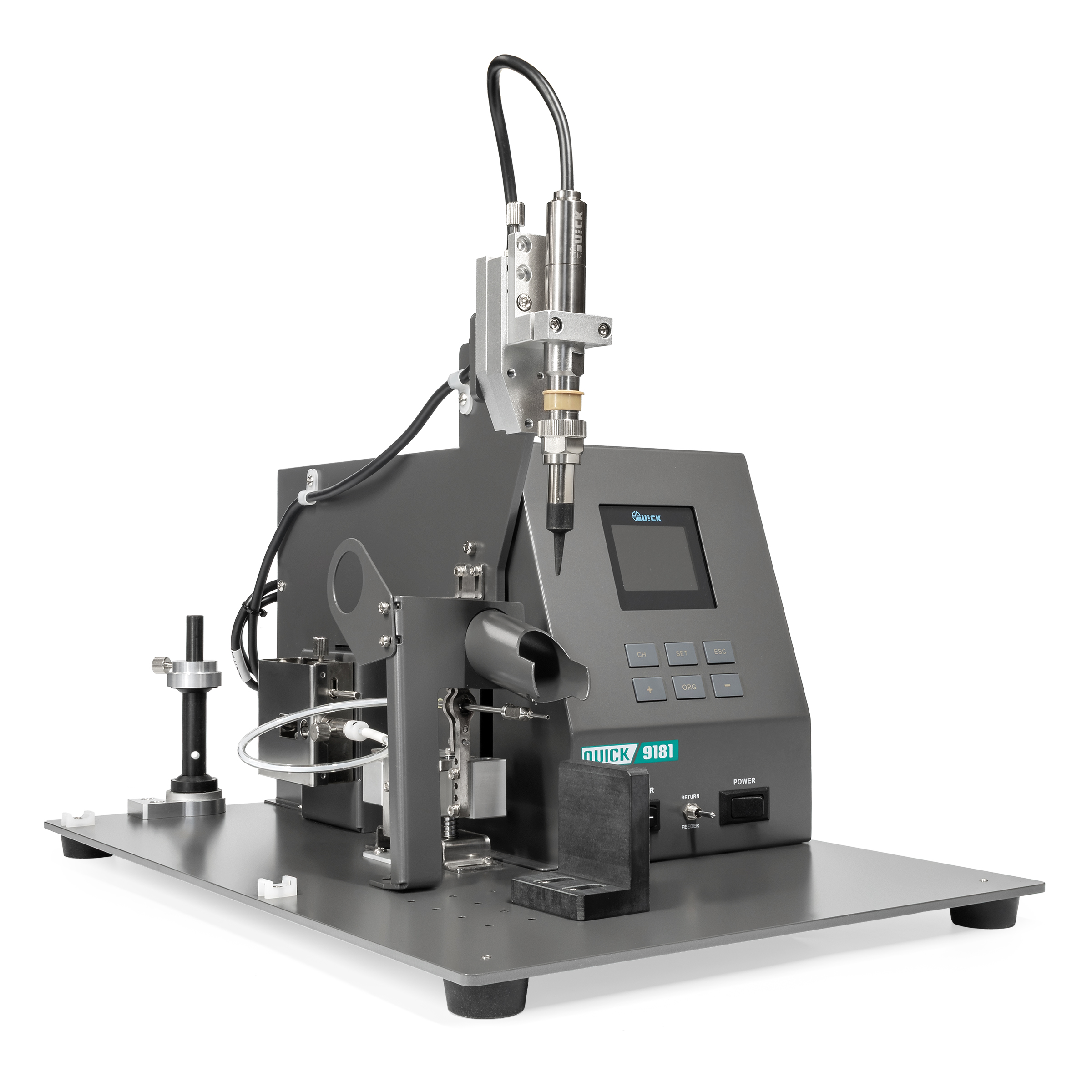

ET9181 SEMI-AUTO Einachs-Lötroboter mit Lötdrahtzuführung - Quick QU9181

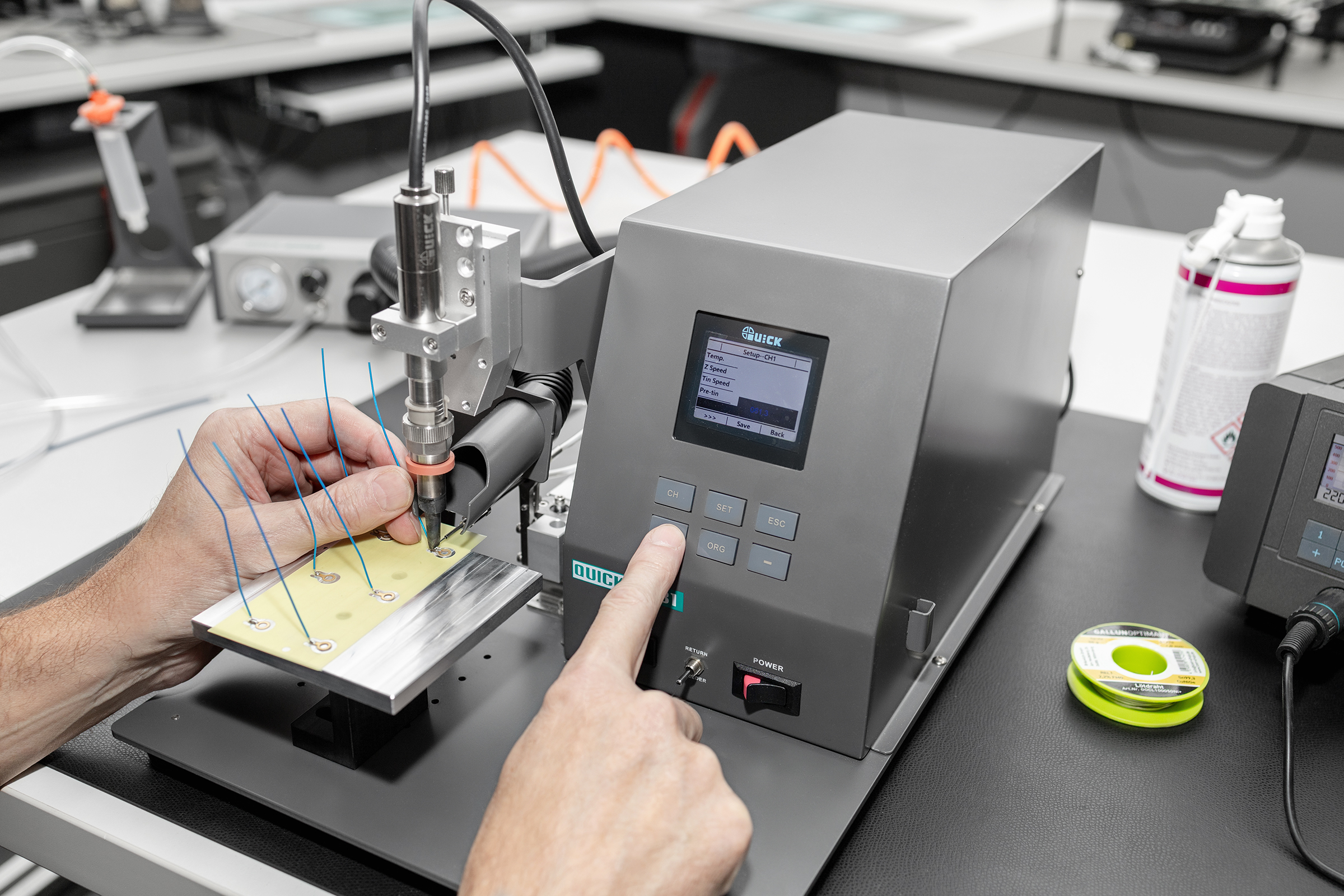

Handlöten streut: jede Lötstelle bekommt eine andere Zeit und eine andere Drahtmenge. Der ET9181 nimmt beides aus der Hand und legt es auf feste Werte fest, die Lötzeit lässt sich von 0,01 bis 9,99 s einstellen, die Drahtvorschubmenge getrennt davon. Der Bediener positioniert, der Rest läuft immer gleich ab.

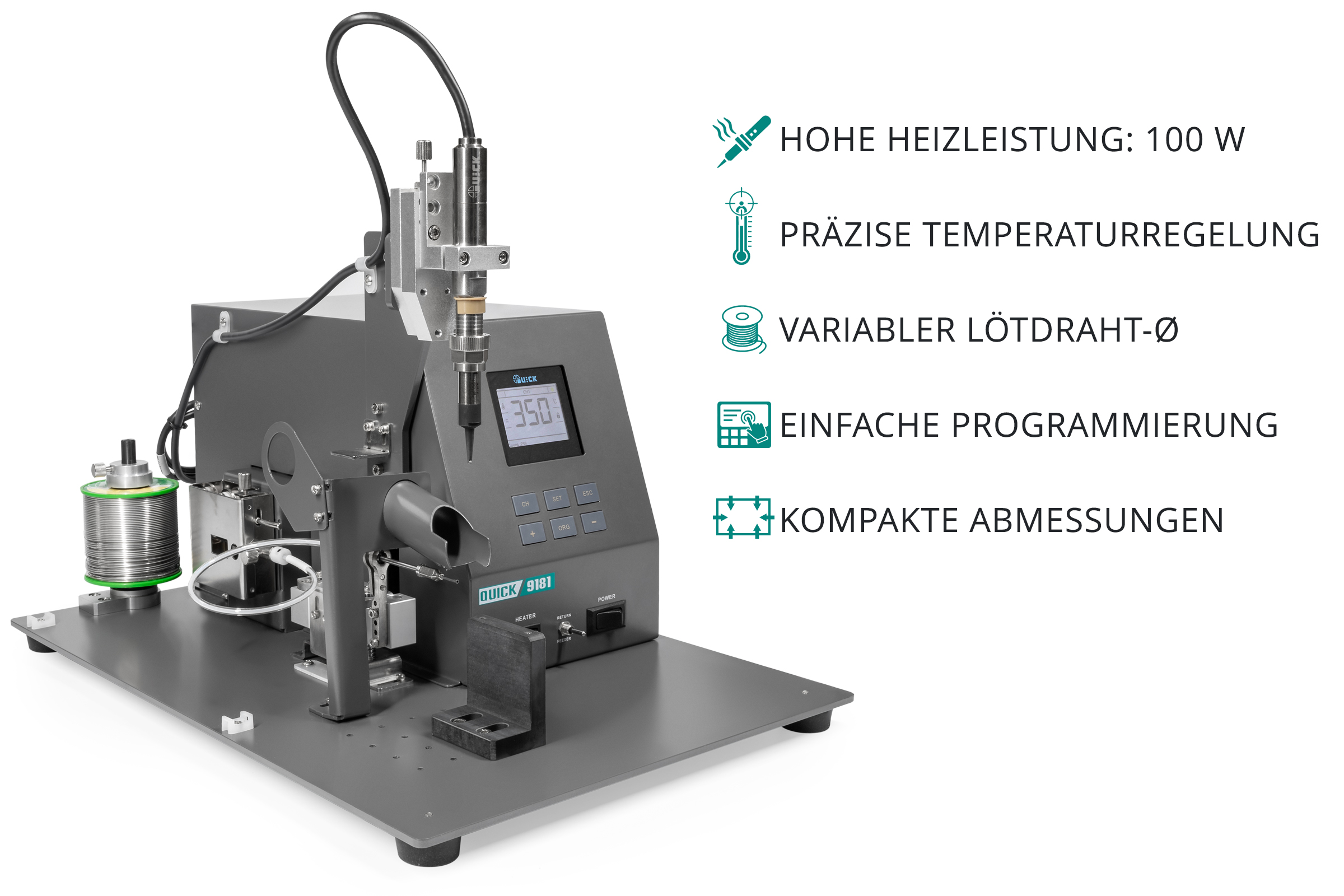

Was die Maschine auszeichnet

• Hochfrequenzheizung mit 280 W Leistungsaufnahme und schnellem Nachheizen, Arbeitsbereich 200 bis 550 °C.
• Temperaturstabilität von ±3 °C ohne Last, damit bleibt das Lötergebnis über die Schicht vergleichbar.

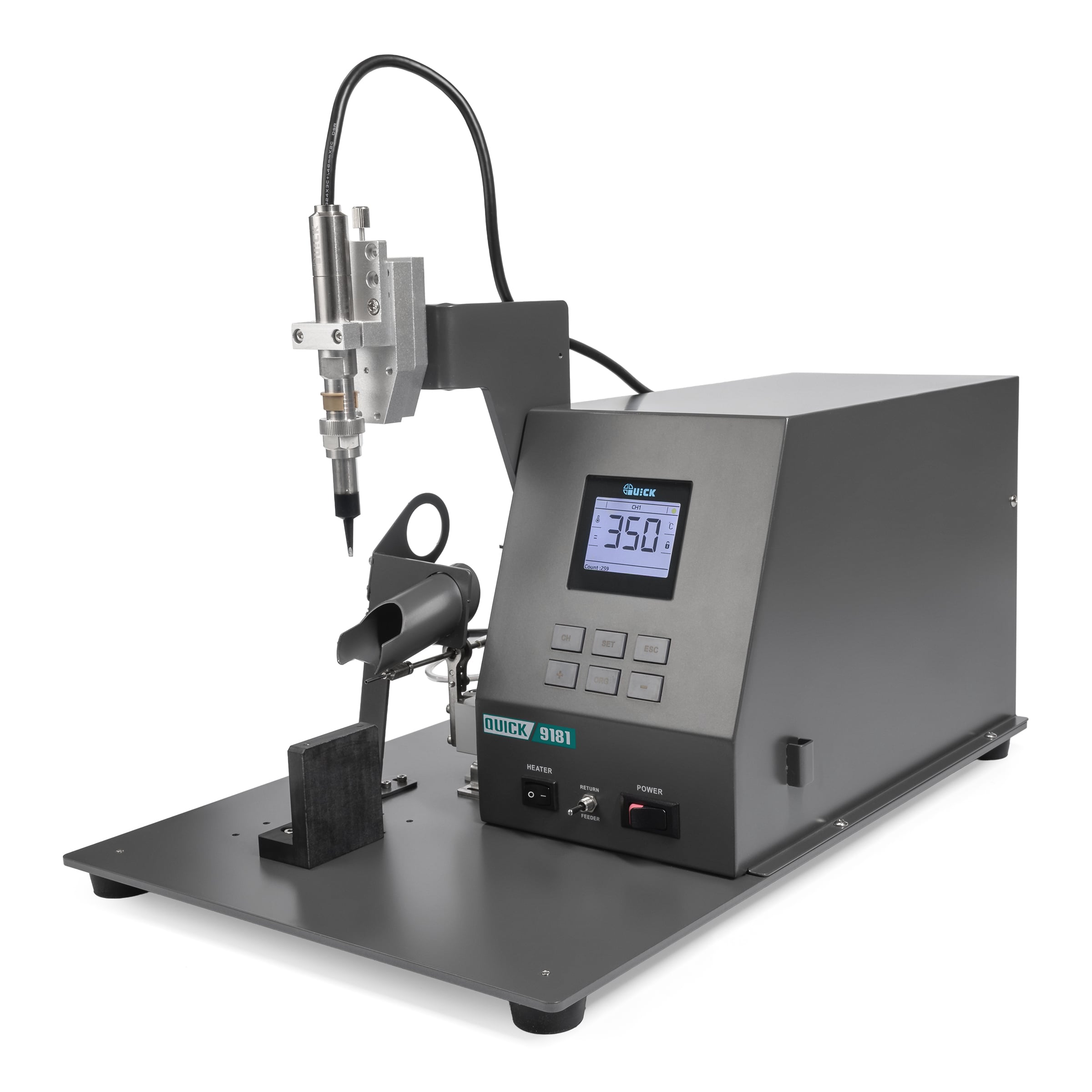

• Lötzeit 0,01 bis 9,99 s und Drahtvorschubmenge getrennt einstellbar, beides am LCD ablesbar.
• Antrieb über Schrittmotor, eine Druckluftversorgung wird nicht benötigt.
• Z-Achse mit 100 mm Fahrweg, ausreichend für Steckverbinder und bestückte Baugruppen.
• Lötdraht ab Werk 1,0 mm, optional von 0,5 bis 1,6 mm, dadurch von feiner Elektronik bis zu kräftigen Klemmstellen einsetzbar.

Technische Daten

Einsatz und Kompatibilität

Typische Aufgaben sind Kabel- und Litzenlötungen, USB- und Steckverbinder, Klemmen, Schalter und Leiterplatten in Klein- und Serienfertigung. Der ET9181 ersetzt dort die manuelle Lötstation, wo dieselbe Lötstelle immer wieder gleich ausfallen muss. Lötspitzen der Serie QU911G passen zum Werkzeug, die Drahtzuführung wird über Vorschubeinheiten in der jeweiligen Drahtstärke ergänzt.
