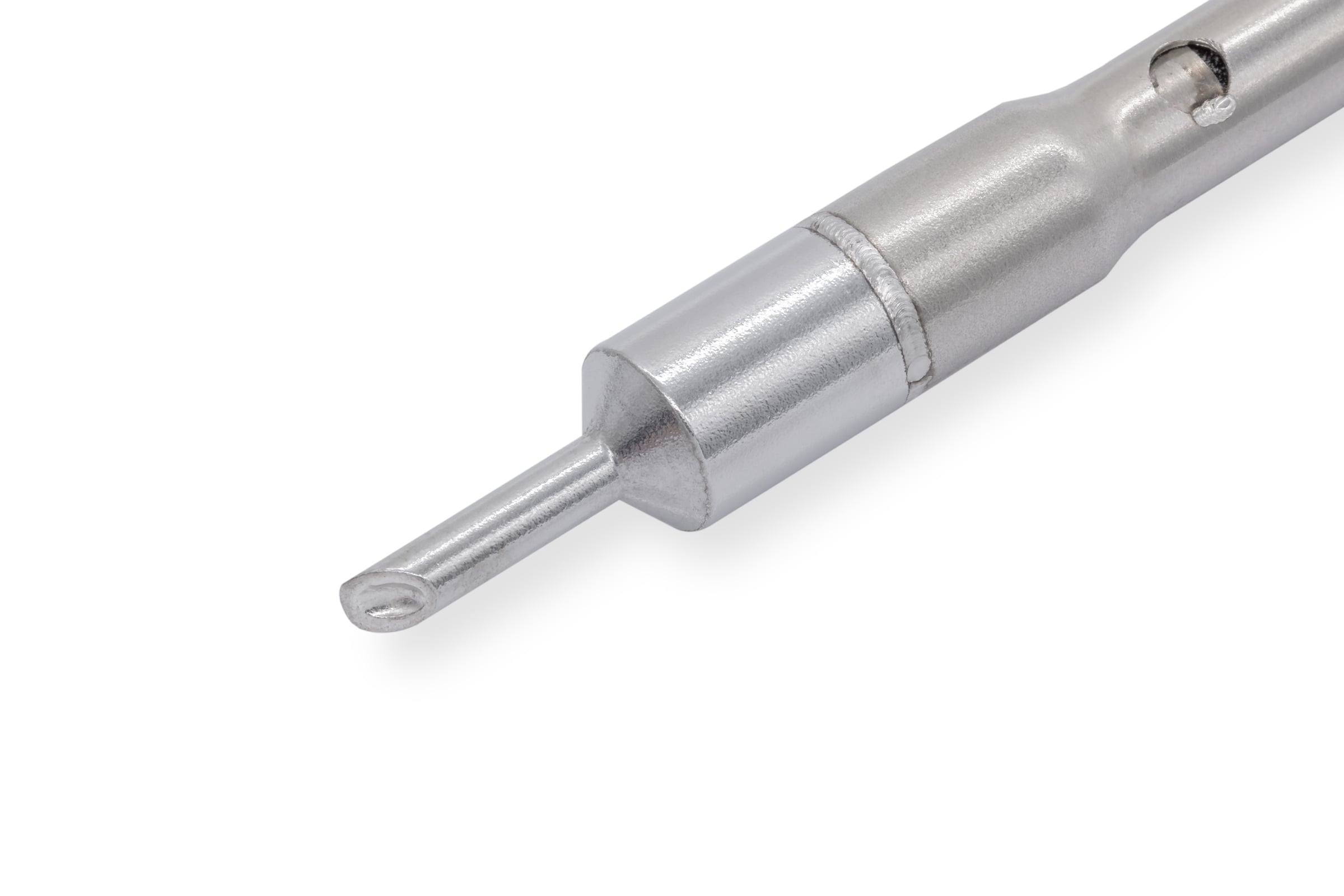

Kartuschenlötspitze für TS8, gerade, angeschrägt mit Hohlkehle 45°, Ø 2 mm, Stirn Lot-benetzt - Quick TSS08-2CM

Beim Schleppen über eine Fine-Pitch-Reihe entscheidet die Lotmenge an der Spitze über Brücken oder saubere Kehlen. Die TSS08-2CM hält das Lot in der Hohlkehle der 45 Grad angeschrägten Stirn mit Ø 2 mm, also im kleinsten Depot dieser Bauform, und gibt es beim Ziehen gleichmäßig ab.

Vorteile im Betrieb

• Hohlkehle statt planer Schrägfläche, das Lot bleibt in der Mulde und läuft nicht am Schaft hoch.
• Ø 2 mm hält die Kontaktfläche klein genug für eng stehende Beinchen, ohne dass Nachbarpads mitgeheizt werden.
• Stirn ab Werk lot-benetzt, die erste Benetzung gelingt ohne Einbrennen an der Baugruppe.
• Thermoelement direkt hinter der Stirn, weil Lötspitze und Heizkörper eine Einheit bilden, das verkürzt das Nachregeln bei jeder neuen Lötstelle.
• Chip in der Kartusche speichert den Kalibrierwert, nach dem Spitzenwechsel zeigt die Station wieder den geprüften Wert an.

Technische Daten

Einsatz, Lieferumfang und Kompatibilität

Vorgesehen für Schlepplöten und Nacharbeit an feinen Anschlussreihen, etwa QFP, SOIC und Steckerleisten mit kleinem Rastermaß, ebenso für Reparaturen an Smartphone- und Tabletbaugruppen mit engem Prozessfenster. Lieferumfang, eine Kartuschenlötspitze. Sie arbeitet am Lötkolben QUELKTSS80A der Stationen Quick TS8 und TS8+ und ist innerhalb der Serie TSS08R gegen jede andere Form dieser Reihe tauschbar. Die Standby-Funktion der Station senkt die Temperatur in Pausen und verlängert die Standzeit.
