Kartuschen-Lötspitze gerade meißelförmig, 3,0 mm breit | Meißelstärke 1,0 mm | 200W-Ausführung | für TS10 Lötstation | mit Kalibrier-Chip - Quick TSS10C-3D-02

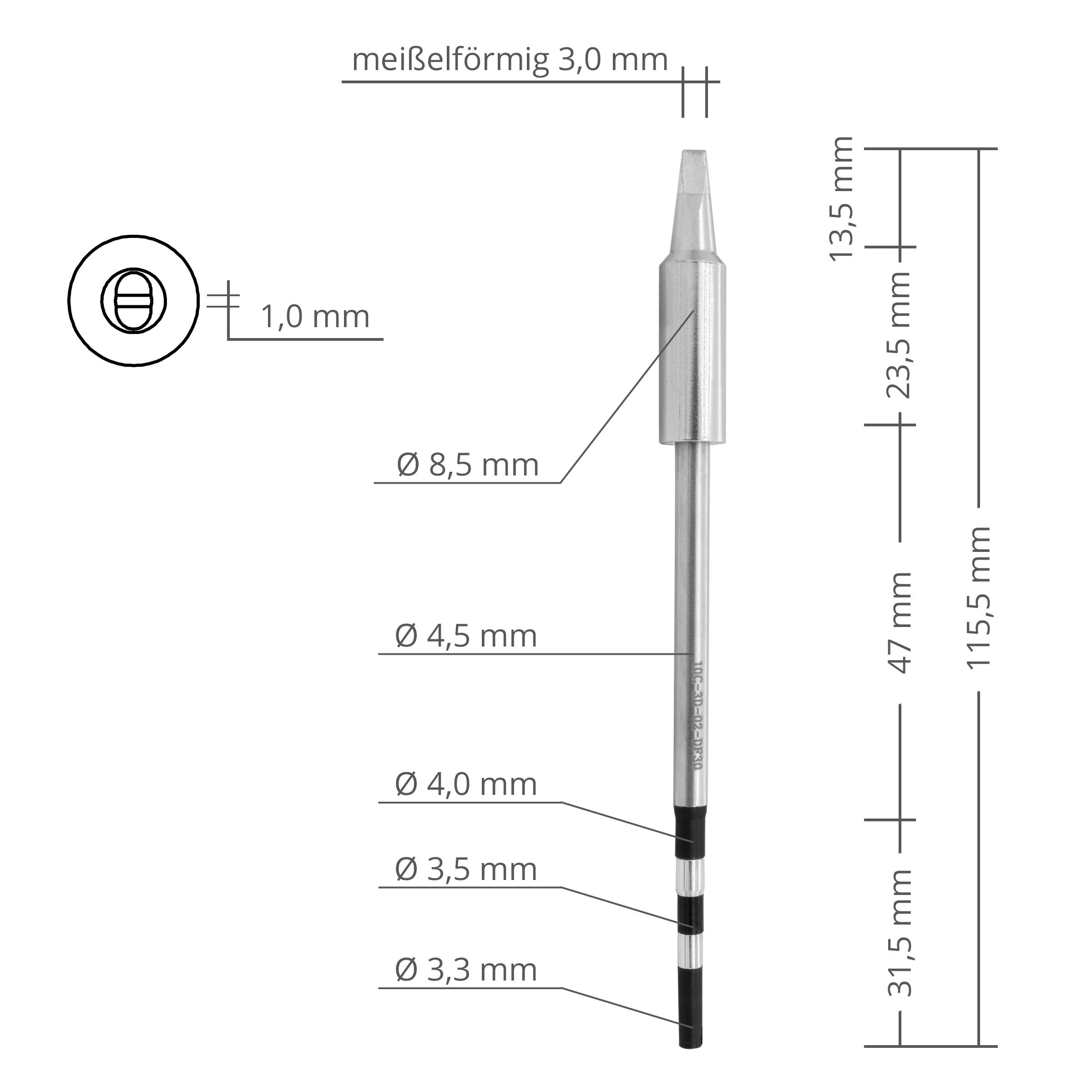

Breite Lötstellen wollen Kontaktfläche, enge Bestückung will ein dünnes Blatt. Diese Kartusche verbindet beides über ein Verhältnis von 3,0 mm Meißelbreite zu 1,0 mm Blattstärke, versorgt aus der 200-W-Ausführung der TSS10-Serie.

Was die Geometrie bringt

• 3,0 mm Kontaktbreite decken THT-Anschlüsse, Platinenverbindungen und Litzen in einem Aufsetzen ab.
• Nur 1,0 mm Blattstärke halten das Eintauchmaß klein, die Spitze lässt sich flach an einen Anschluss anlegen.
• Im Vergleich zu den 1,6-mm-Meißeln der Serie liegt fast die doppelte Breite an, die Wärme kommt zügiger in die Verbindung.
• 200-W-Ausführung für feinen bis mittleren Wärmebedarf im Dauerbetrieb.
• Spitze und Heizkörper sind in der TSS10-Serie eine Einheit, an der Quick TS10 sind rund 3 Sekunden bis 300 °C erreichbar, Referenz ist die 1,6-mm-Spitze.
• Thermoelement in der Spitze und Chip mit gespeichertem Kalibrierwert, die Anzeige der Station bleibt nach dem Wechsel vergleichbar.

Technische Daten

Einsatz

THT-Bauteile, Platinenverbindungen, Steckkontakte, Kabelanschlüsse und Litzen in Werkstatt, Service, Montage und Nacharbeit. Für filigrane Arbeiten sind die 1,0- und 1,6-mm-Formen treffsicherer, für Kabelschuhe und Masseflächen die 300-W-Ausführungen mit größerer Meißelstärke.

Lieferumfang und Kompatibilität

Eine Kartuschen-Lötspitze für die Quick TS10, tauschbar gegen alle weiteren TSS10-Kartuschen am selben Handstück. Ausführung RoHS-konform.
