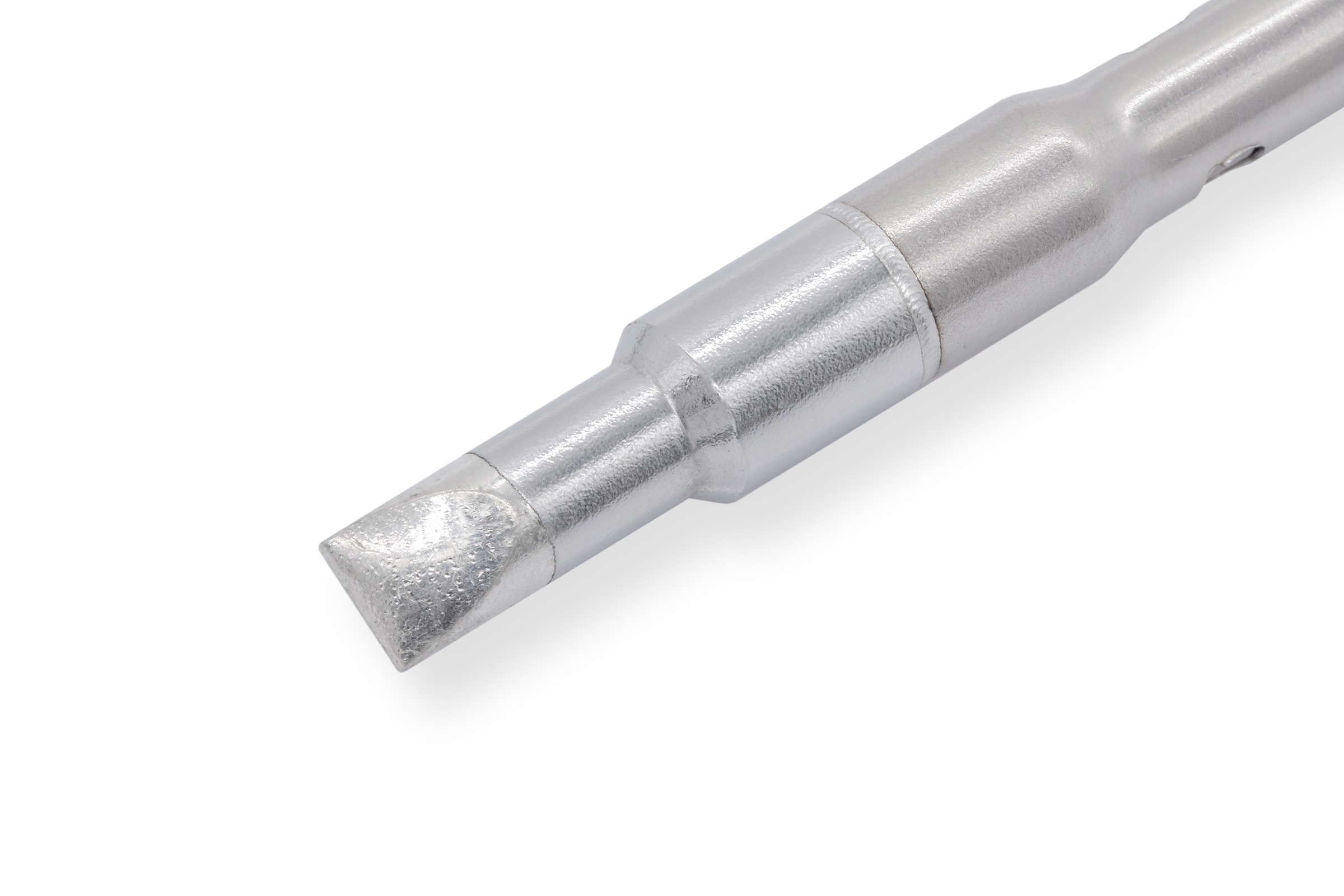

Kartuschenlötspitze für TS8, gerade, kurzer Kegel, meißelförmig stumpf 4,2 mm breit x 0,5 mm, 5 mm Lot-benetzt - Quick TSS08-4.2D01

Wenn eine breite Lötstelle zwischen flachen Bauteilen liegt, scheitert eine dicke Meißelspitze an der Bauhöhe. Die TSS08-4.2D01 hat deshalb bei gleicher Breite von 4,2 mm nur 0,5 mm Blattstärke, also gut die Hälfte der 0,9 mm Ausführung, und schiebt sich flach unter oder neben das Nachbarbauteil.

Vorteile im Betrieb

• Blattstärke 0,5 mm, das flachste Blatt dieser Auswahl, geeignet für schmale Spalte und niedrige Bauteilabstände.
• Meißelbreite 4,2 mm, die Auflagefläche bleibt trotz dünnem Blatt groß genug für breite Pads.
• Kurzer Kegel hinter der Fläche, damit trotz schlanker Geometrie Wärme nachfließt.
• 5 mm lot-benetzte Länge, die gesamte Arbeitszone der Klinge ist benetzt.
• Thermoelement direkt in der Kartusche, wichtig gerade bei dünnem Blatt mit geringer Eigenmasse.
• Kalibrierchip, der individuelle Wert bleibt an der Spitze und wird von der Station übernommen.

Technische Daten

Einsatz, Lieferumfang und Kompatibilität

Passend für Nacharbeit an dicht bestückten Leiterplatten, für Anschlüsse unter flachen Gehäusen und für breite Pads mit wenig Raum darüber. Lieferumfang, eine Kartuschenlötspitze. Betrieb im Lötkolben QUELKTSS80A an Quick TS8 und TS8+. Wo mehr Wärmespeicher gebraucht wird, greift man bei gleicher Breite zur 0,9 mm Ausführung, der Wechsel innerhalb der Serie TSS08R erfolgt am selben Kolben.
