Kartuschen-Lötspitze gerade meißelförmig, 1,6 mm breit | Meißelstärke 1,0 mm | 200W-Ausführung | für TS10 Lötstation | mit Kalibrier-Chip - Quick TSS10C-1.6D-04

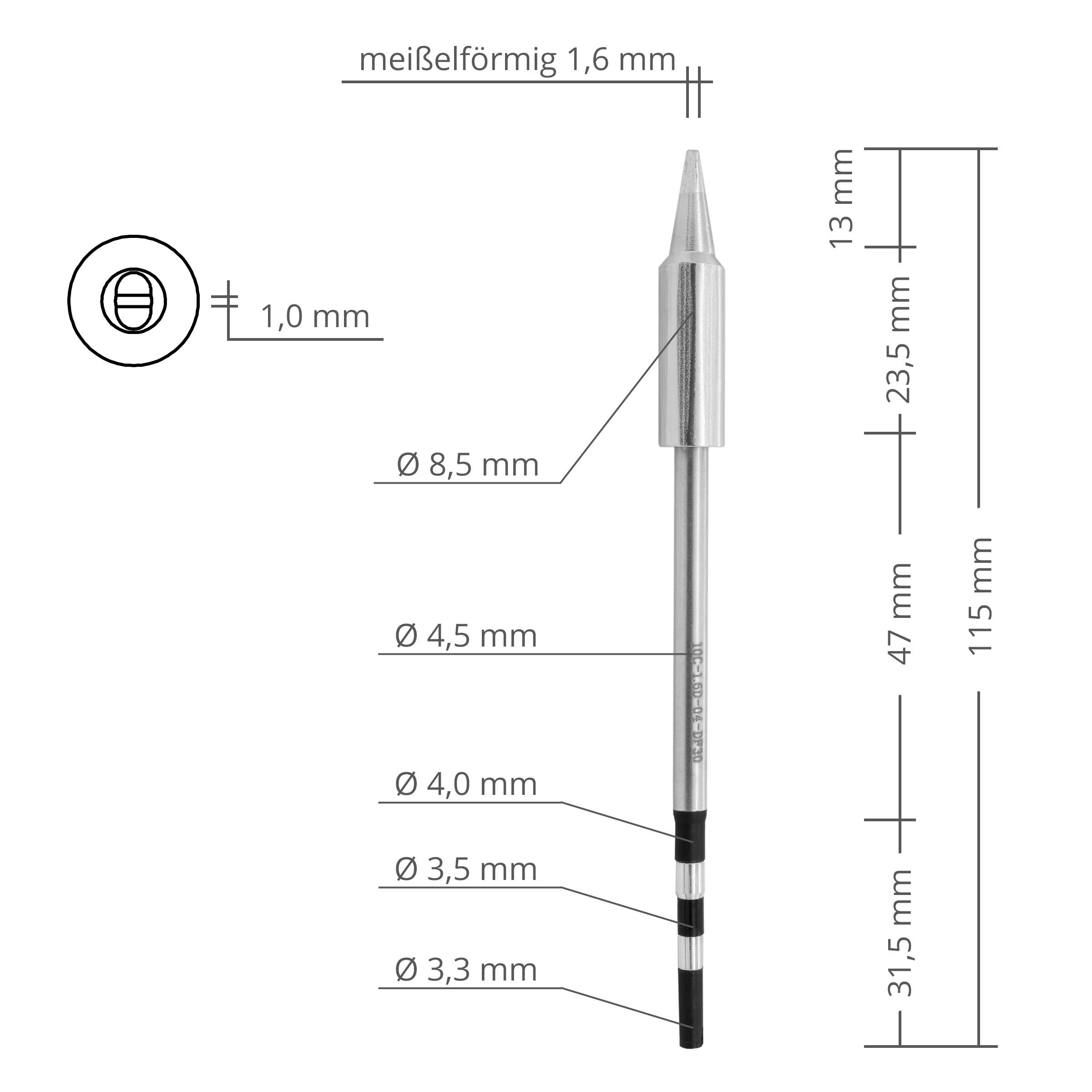

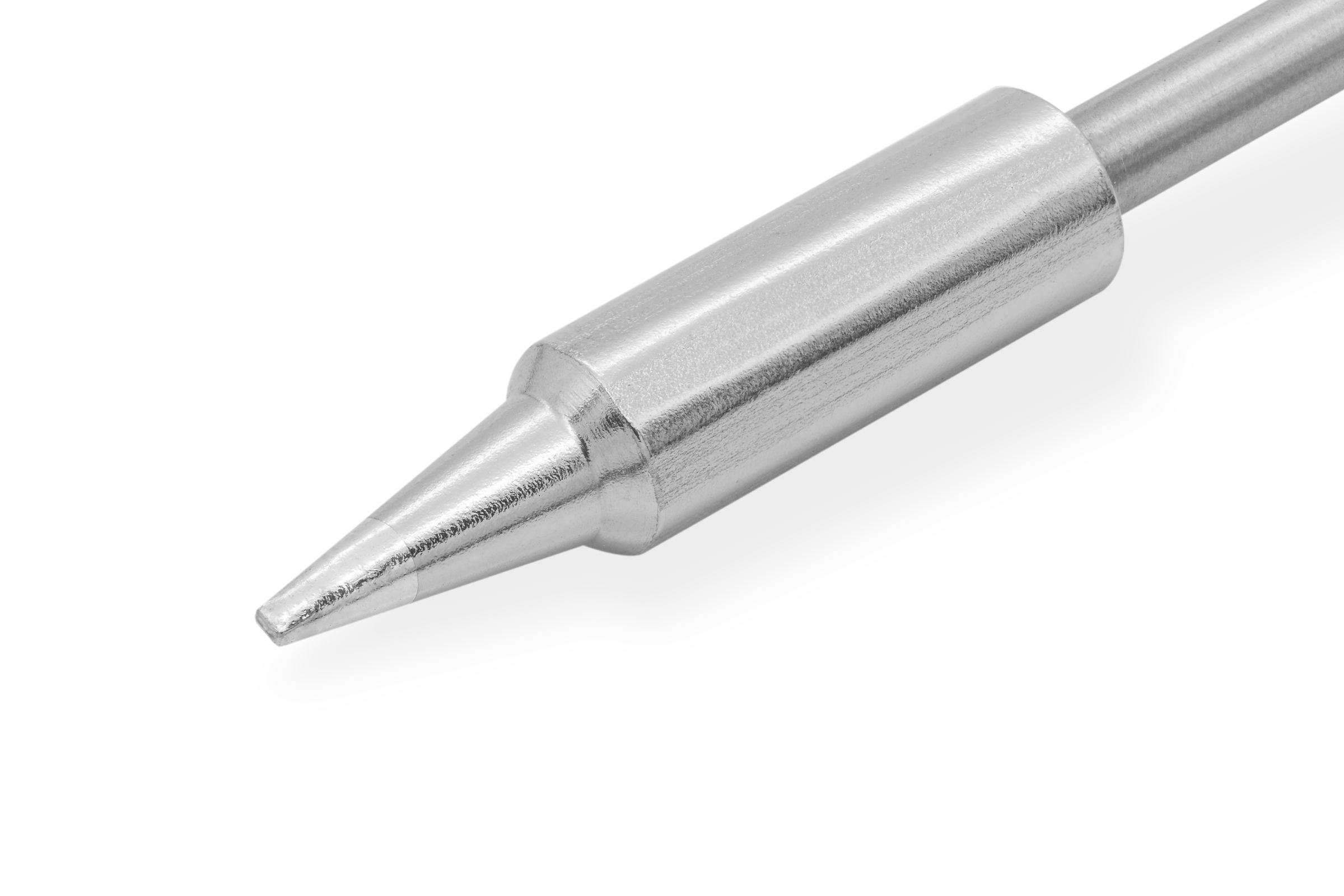

Die meisten Lötstellen einer Baugruppe liegen im Bereich zwischen Nadelspitze und Grobspitze. Diese Kartusche deckt genau diesen Bereich ab, mit 1,6 mm Meißelbreite und einem Blatt von 1,0 mm Stärke in normaler, nicht verschlankter Bauform, versorgt aus der 200-W-Ausführung der TSS10-Serie.

Was die Geometrie bringt

• 1,6 mm Kontaktbreite passen zu THT-Anschlüssen und kleinen bis mittleren Pads, die Wärme geht flächig statt punktuell in die Lötstelle.
• Das 1,0 mm starke Blatt taucht schmaler ein als der 1,2-mm-Meißel gleicher Breite und lässt sich seitlich an Anschlüsse anlegen.
• Normale Bauform statt schlanker Ausführung, dadurch mehr Material hinter der Kontaktfläche als bei der verschlankten Variante.
• 200-W-Ausführung für feinen bis mittleren Wärmebedarf, ausgelegt auf gleichmäßige Wärmeübertragung im Dauerbetrieb.
• Spitze und Heizkörper bilden in der TSS10-Serie eine Einheit, an der Quick TS10 sind rund 3 Sekunden bis 300 °C erreichbar, gemessen an dieser Spitzenbreite.
• Thermoelement in der Spitze, dazu ein Chip mit dem Kalibrierwert der Kartusche für vergleichbare Anzeigewerte nach dem Wechsel.

Technische Daten

Einsatz

Kleinere bis mittlere Pads, THT-Bauteilanschlüsse, kleinere Steckkontakte und feineres Kabelmaterial in Werkstatt, Service, Montage und Nacharbeit. Wer zwischen sehr eng stehende Bauteile muss, greift zur schlanken Ausführung derselben Abmessung, für grobe Verbindungen zu den Meißeln ab 2,4 mm.

Lieferumfang und Kompatibilität

Eine Kartuschen-Lötspitze für die Quick TS10. Alle TSS10-Kartuschen lassen sich am selben Handstück wechseln, die Ausführung ist RoHS-konform.
