ESD-RACK-Schrank 19 Zoll 6 HE, 1200 x 340 x 350 mm, mit Sicherheitsmodul - Reeco RF-022-1209-9003

Ein Messplatz besteht selten aus einem Gerät. Sobald Netzteil, Generator, Oszilloskop und Sicherheitstechnik zusammenkommen, ist ein RACK die einzige Möglichkeit, sie geordnet, geschützt und griffbereit unterzubringen.

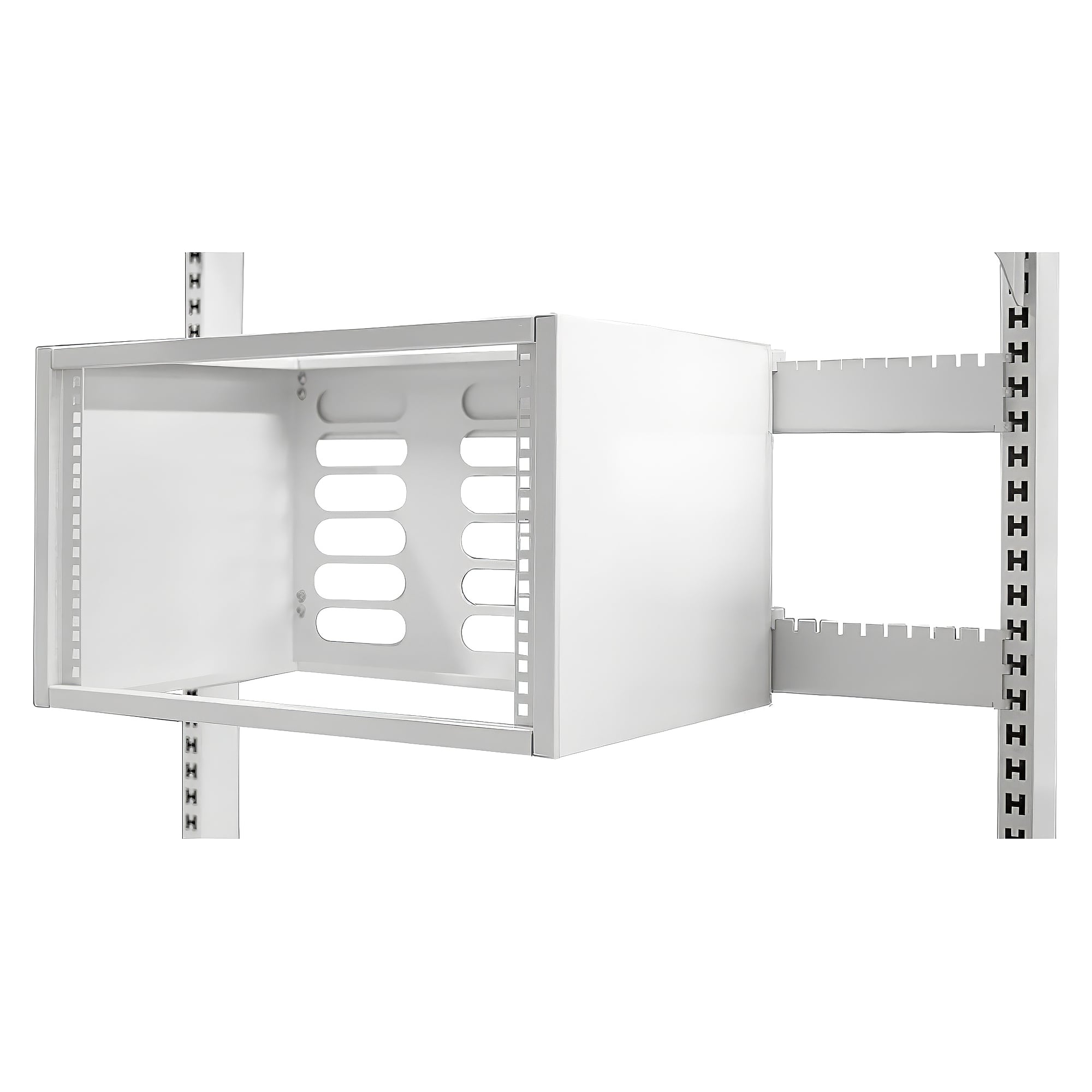

Der Schrank nimmt Geräte im Format 19 Zoll und 6 HE auf. Zehn verstellbare RACK-Profile erlauben die Anpassung an unterschiedliche Bautiefen. Die Befestigung erfolgt an zwei geneigten Konsolen, sodass sich der Schrank relativ zur Tischplatte ausrichten lässt. Die dreiteilige Rückwand ist abnehmbar, im Boden verläuft über die volle Breite ein Kabeleinlass, Ober- und Unterseite sind belüftet.

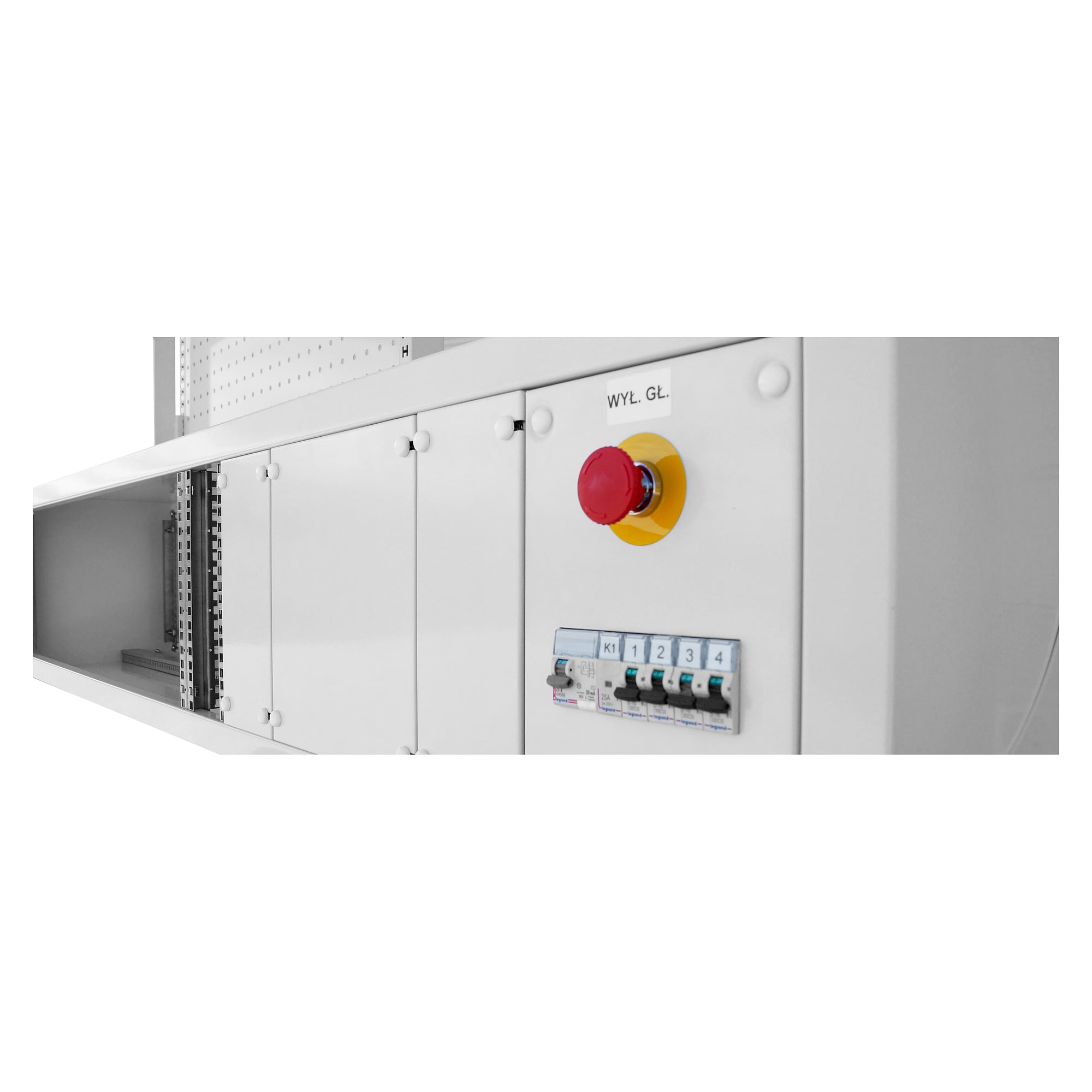

Sicherheitsmodul

• Not-Aus-Taster
• FI-Schutzschalter 16 A, 30 mA, Typ AC
• Vier Leitungsschutzschalter S301 B16
• Sammelschiene 3 x 10 mm²

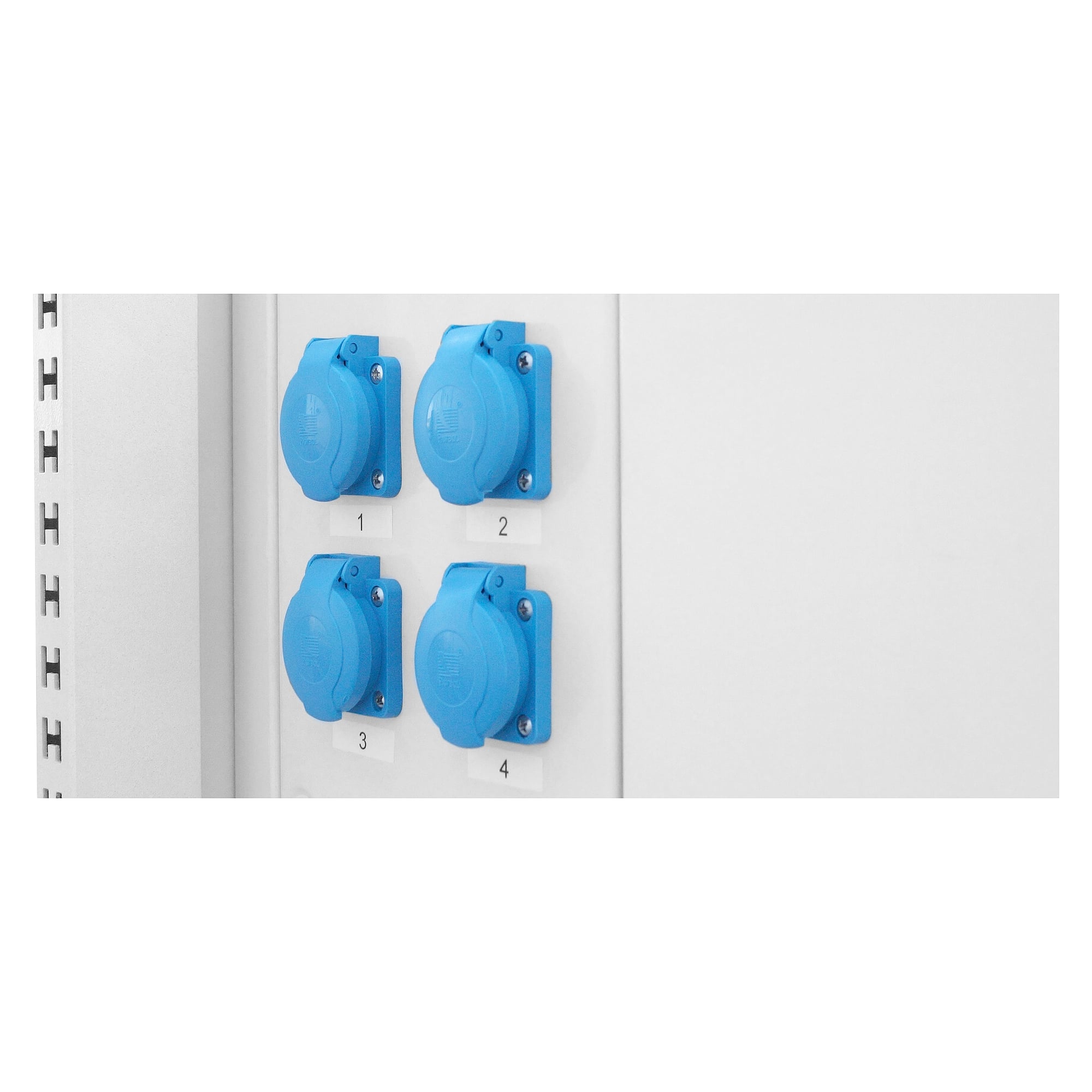

• Vier Steckdosen 230 V, 16 A auf der Rückseite
• Anschlussleitung 230 V, 16 A, 3 m
• Zwei Erdungspunkte

Technische Merkmale

• Format 19 Zoll, 6 HE, Einbauhöhe rund 335 mm
• Einbaubreite 540 mm
• Nutztiefe einstellbar 368 bis 400 mm
• Stahlblech 0,6 bis 0,8 mm, pulverbeschichtet
• Gesamte Konstruktion ESD-geschützt
• Selbstmontage, Lieferung in einem Paket

Einsatz

Mess- und Prüfplätze in der Elektronikfertigung, Entwicklungslabor, Endprüfung.
