Schnellkupplung Small Cupla MS-20SCL-8, 8 mm, Messing - Nitto Kohki 590712821

An Laborgeräten und in dicht belegten Pneumatikbaugruppen fehlt der Platz für eine übliche Kupplung. Die Small Cupla von Nitto Kohki arbeitet bis 1,0 MPa und kommt mit einer Muffe von nur 14 mm Außendurchmesser aus, ein Stecker wiegt ab 9 g.

• Muffe mit 14 mm Außendurchmesser und eingebautem Ventil, passend für kompakte und modular aufgebaute Baugruppen
• Betriebsdruck bis 1,0 MPa (10 bar, 145 PSI) für Luft und Wasser
• Kuppeln durch einfaches Einschieben des Steckers mit einer Hand, ohne Werkzeug
• Körper aus verchromtem Messing für Korrosionsbeständigkeit, die Tube-Fitter-Ausführung ist vernickelt
• Geringe Masse, der Stecker MS-10PM wiegt 9 g und die Muffe MS-10SM 24 g
• NBR-Dichtung (Kennzeichnung SG) für -20 °C bis +80 °C

Technische Daten laut Herstellerkatalog

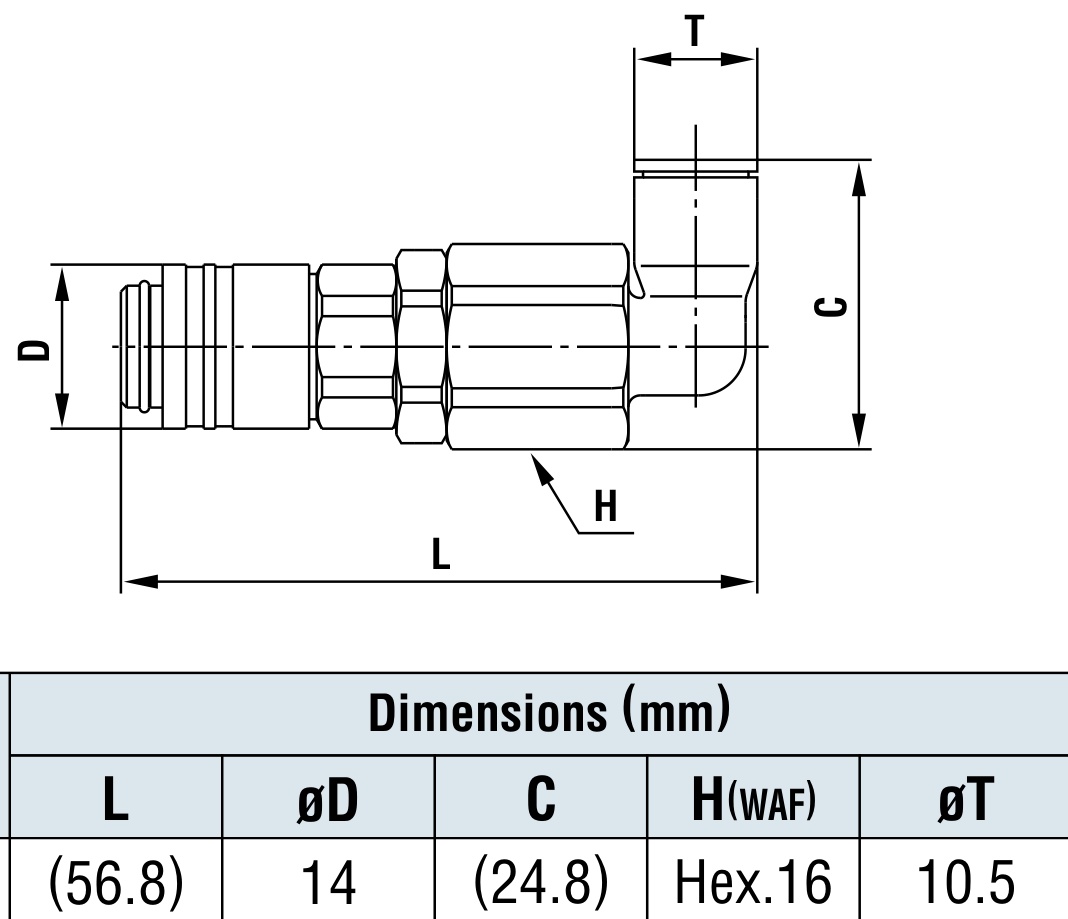

Abmessungen

Maße in Millimeter. Werte in Klammern gelten im gekuppelten Zustand.

Zeichenerklärung: L = Gesamtlänge; C = Hülsenmaß

Modelle der Baureihe SMALL CUPLA

Alle Modelle der Baureihe aus dem Herstellerkatalog. Die Zeile des hier angebotenen Artikels ist hervorgehoben.

Funktionsprinzip

• Kompakte Muffe mit eingebautem Ventil und Hülse mit 14 mm Außendurchmesser. Geeignet für Anwendungen, die kompakte und modulare Bauteile verlangen.
• Zum Kuppeln wird der Stecker einfach in die Muffe geschoben; das ist einhändig möglich.
• Für das Gehäuse wird galvanisch beschichtetes Messing verwendet, das korrosionsbeständig ist. Gleichbleibende Leistung über eine lange Lebensdauer.
• Ein breites Programm an Anschlussenden (Innen- und Außengewinde, Schlauchtüllen, Verteiler) ermöglicht den Einsatz in vielen Verrohrungsanwendungen wie Pneumatik-, Labor- und Medizingeräten.
• Ebenfalls verfügbar als Ausführung Tube Fitter zum schnellen Kuppeln und Trennen.
• Leichte und kompakte Steckverbindung. Erfüllt Anforderungen an modulare Kombinationen.

Baureihen im Vergleich

SMALL CUPLA ist zu wählen, wenn an einer Luft- oder Wasserleitung mit 1.0 MPa {10 kgf/cm2} die Hülse mit 14 mm Außendurchmesser und das einhändige Stecken entscheidend sind und eine einseitig absperrende Muffe genügt. MICRO CUPLA und SUPER CUPLA haben denselben Betriebsdruck und dieselbe Ventilbauart, während COMPACT CUPLA und CUBE CUPLA bei gleichen 1.0 MPa {10 kgf/cm2} beidseitig absperrend ausgeführt sind, wenn auch die Steckerseite das Medium halten muss; zu beachten ist, dass bei SMALL CUPLA beim Trennen Medium auf der Steckerseite austritt, was bei Wasser relevant ist. Für Druckluftleitungen oberhalb von 1.0 MPa {10 kgf/cm2} sind HI CUPLA, HI CUPLA 200 und LINE CUPLA 200 mit 1.5 MPa {15 kgf/cm2} ausgelegt.

Werkstoffe und Dichtungen

Einsatzbereiche

• Druckluftleitungen an Labor- und Analysegeräten
• Medizingeräte und Prüfaufbauten mit begrenztem Bauraum
• Schläuche aus Polyurethan, Polyamid und Fluorkunststoff mit 6 mm und 8 mm Außendurchmesser über die Tube-Fitter-Ausführung
• Schlauchanschlüsse ø4 x ø6 mm und ø4,5 x ø6 mm über die Bauformen PN und SN
• Fünf Abgänge aus einer Zuleitung über die Small Line Cupla MS-5 mit 238 g und Verteilerkörper aus Aluminiumlegierung

Kompatibilität

Muffen und Stecker der Baureihe lassen sich unabhängig von der Anschlussform miteinander verbinden. Im gekuppelten Zustand strömt die Luft in beide Richtungen, Vakuumbetrieb bis 53,0 kPa ist nur im verbundenen Zustand vorgesehen. Die Tube-Fitter-Ausführung ist für Wasser nicht geeignet.

Normen und Konformität

Die Anschlüsse sind in den Gewindegrößen 1/8 Zoll und 1/4 Zoll ausgeführt (Rc 1/8, Rc 1/4, R 1/8, R 1/4), als Dichtungswerkstoff dient Nitrilkautschuk (NBR, Kennzeichnung SG).

Sicherheits- und Einsatzhinweise

• Hinweis: Beim Trennen tritt Medium auf der Steckerseite aus. Treffen Sie die erforderlichen Vorkehrungen, wenn das Medium Wasser ist.
• Lesen Sie vor dem Einsatz unbedingt den Sicherheitshinweis (Safety Guide) am Ende dieses Katalogs sowie das den Produkten beiliegende Anleitungsblatt (Instruction Sheet).

Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 27. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
