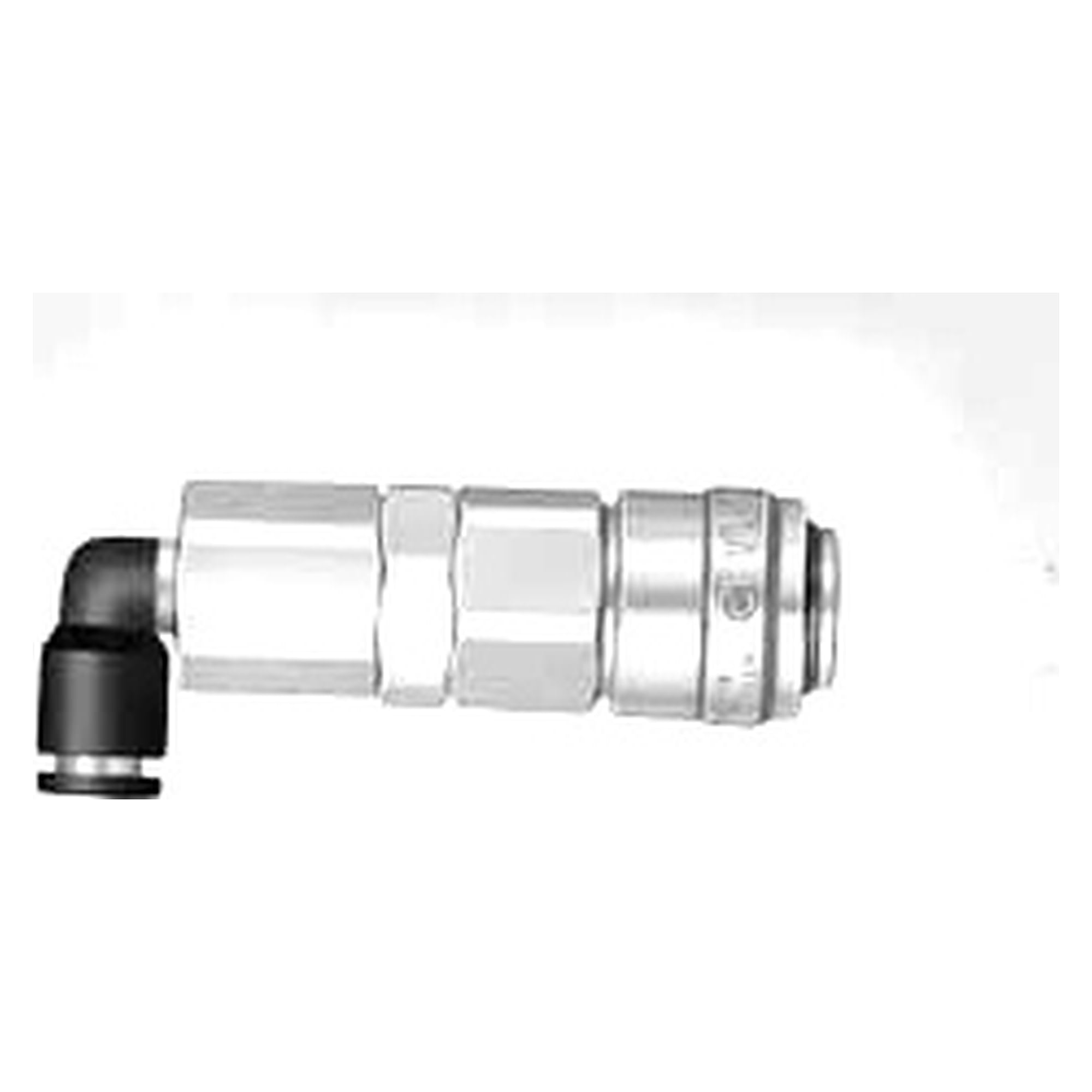

Schnellkupplung Super Cupla 02SCL-8, Stahl - Nitto Kohki 465126800

Hängt die Kupplung direkt am Druckluftwerkzeug, zählt jedes Gramm an der Hand des Monteurs. Die Super Cupla von Nitto Kohki ist dafür leicht gebaut, einzelne Modelle mit Aluminiumkörper, und arbeitet bis 1,0 MPa bei einem Hülsendurchmesser von 19,5 mm.

• Betriebsdruck bis 1,0 MPa bei einem Hülsenaußendurchmesser von 19,5 mm, ein Stecker wiegt je nach Ausführung 12 g bis 34,5 g
• Leichtbau für den direkten Anbau am Druckluftwerkzeug, für einen Teil der Modelle wird ein Aluminiumkörper eingesetzt
• Verbinden einhändig durch Einschieben des Steckers in die Muffe, das Absperrventil in der Muffe schließt die Zuleitung beim Trennen
• Freier Querschnitt von 19 mm² bei den Modellen 01SP und 02SP, damit bleibt der Druckabfall in der Werkzeugzuleitung gering
• NBR-Dichtung (Kennzeichnung SG) für -20 °C bis +80 °C an Druckluftleitungen
• Anschlussgrößen 1/8 Zoll und 1/4 Zoll, dazu Schlauchtülle 1/4 Zoll sowie Urethanschlauch ø5 x ø8 mm und ø6,5 x ø10 mm

Technische Daten laut Herstellerkatalog

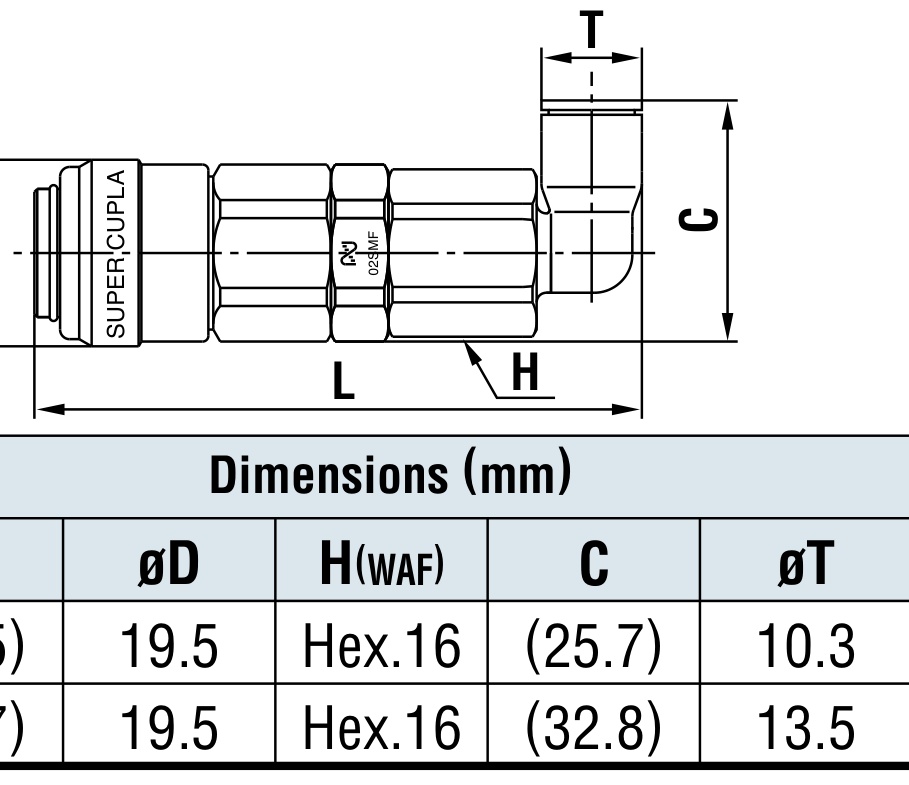

Abmessungen

Maße in Millimeter. Werte in Klammern gelten im gekuppelten Zustand.

Zeichenerklärung: L = Gesamtlänge; C = Hülsenmaß

Modelle der Baureihe SUPER CUPLA

Alle Modelle der Baureihe aus dem Herstellerkatalog. Die Zeile des hier angebotenen Artikels ist hervorgehoben.

Funktionsprinzip

• Leicht und kompakt für Druckluftverbindungen
• Die leichte Bauweise eignet sich für Druckluftwerkzeuge!
• Verbinden durch Einschieben, einfache Bedienung.
• Die leichte Bauweise eignet sich für den direkten Anschluss an Druckluftwerkzeuge. Bei einigen Modellen wird ein Aluminiumgehäuse eingesetzt, um das Gewicht zu verringern.
• Der Stecker wird einfach in die Muffe geschoben - Verbinden mit einer Hand.
• In verschiedenen Anschlussausführungen für ein breites Spektrum pneumatischer Anwendungen erhältlich.
• Modell 02S20P lässt sich mit Muffen der HI CUPLA Modelle 10, 17, 20, 30, 40 und 60 verbinden.
• Ebenfalls erhältlich als Tube Fitter mit Schnellanschluss und Schnelltrennung.

Baureihen im Vergleich

SUPER CUPLA eignet sich für Druckluftleitungen bis 1.0 MPa {10 kgf/cm2}, wenn die Kupplung direkt am Druckluftwerkzeug hängt und das Gewicht zählt: die Schiebehülse mit 19.5 mm Außendurchmesser, das Gehäuse aus Stahl oder Aluminiumlegierung und das Verbinden mit einer Hand sprechen für sie gegenüber COMPACT CUPLA und CUBE CUPLA, die bei denselben 1.0 MPa {10 kgf/cm2} beidseitig absperren und dann gewählt werden, wenn die Leitung auf beiden Seiten schließen muss. Die Anschlussausführungen umfassen Schlauchtülle, Polyurethanschlauch, Gewinde und Tube Fitter in 1/8 inch und 1/4 inch, und Modell 02S20P erlaubt den Betrieb an Muffen der HI CUPLA. Für Druckluftleitungen mit 1.5 MPa {15 kgf/cm2} sind HI CUPLA, HI CUPLA 200, FULL BLOW CUPLA oder LINE CUPLA 200 die richtige Baureihe; andere Medien als Luft liegen außerhalb der auf Luft beschränkten Zulassung der SUPER CUPLA.

Werkstoffe und Dichtungen

Einsatzbereiche

• Direkter Anschluss von Druckluftwerkzeugen mit häufigem Werkzeugwechsel
• Werkstattleitungen mit 1/8 Zoll oder 1/4 Zoll Gewindeanschluss
• Urethanschlauch ø5 x ø8 mm und ø6,5 x ø10 mm an den Bauformen PN und SN
• Steckverbindungen an Kunststoffrohr mit 6 mm oder 8 mm Außendurchmesser über die Tube-Fitter-Ausführung
• Übergang auf vorhandene HI Cupla Muffen über das Modell 02S20P

Kompatibilität

Muffen und Stecker der Baureihe lassen sich unabhängig von Baugröße und Anschlussart untereinander verbinden, zusätzlich besteht Verbindbarkeit mit den Mold Cupla Modellen K01SP, K02SP und K03SP. Das Modell 02S20P dient als Übergang auf Muffen der HI Cupla Modelle 10, 17, 20, 30 und 40. Für Vakuum ist die Baureihe weder im verbundenen noch im getrennten Zustand geeignet.

Normen und Konformität

Die Gewindeanschlüsse sind 1/8 Zoll und 1/4 Zoll mit maximalen Anzugsmomenten von 7 Nm beziehungsweise 14 Nm, der Körper besteht aus verchromtem Stahl oder Aluminium, die Tube-Fitter-Ausführung aus vernickeltem Messing, als Dichtungswerkstoff dient Nitrilkautschuk (NBR, Kennzeichnung SG).

Sicherheits- und Einsatzhinweise

• Vor dem Gebrauch unbedingt den "Sicherheitshinweis" am Ende dieses Katalogs und das "Merkblatt" lesen, das den Produkten beiliegt.
• Zur Montage auf Polyurethanschlauch wird dieser über die Schlauchtülle geschoben und die Mutter angezogen, bis sie bündig am Fuß der Schlauchtülle anliegt.
• Es wird empfohlen, das Fett GRE-M1 auf die Innenseite der Mutter (Gewinde und Schlauchkontaktfläche) aufzutragen, um das Anziehen zu erleichtern.

Alle technischen Angaben auf dieser Seite stammen aus dem Nitto Kohki Gesamtkatalog Quick Connect Couplings C01en-b, Seite 37. Der vollständige Katalog steht auf dieser Seite als PDF zum Download bereit.
