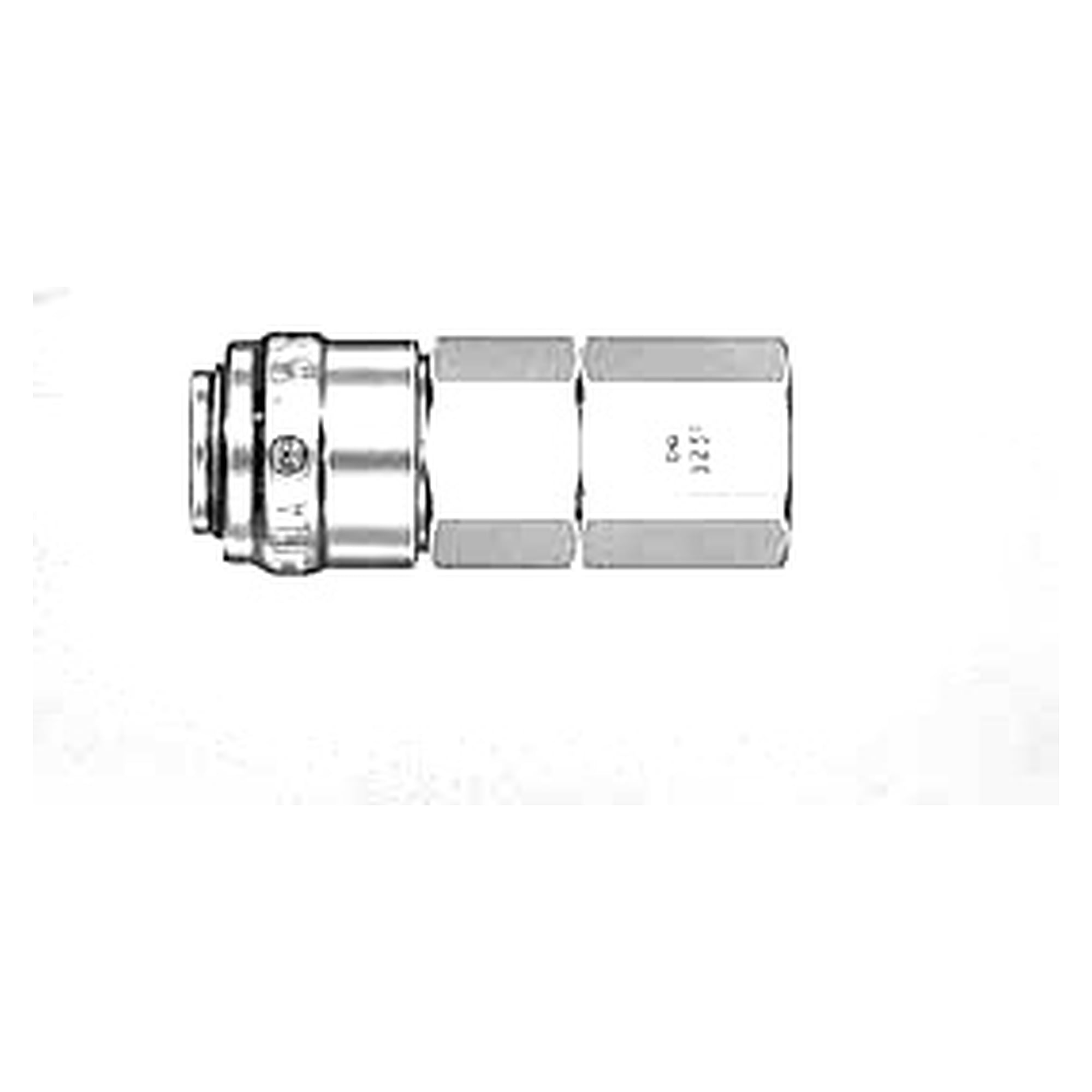

Schnellkupplung Super Cupla 02SF, Stahl - Nitto Kohki 463121300

Hängt die Kupplung direkt am Druckluftwerkzeug, zählt jedes Gramm an der Hand des Monteurs. Die Super Cupla von Nitto Kohki ist dafür leicht gebaut, einzelne Modelle mit Aluminiumkörper, und arbeitet bis 1,0 MPa bei einem Hülsendurchmesser von 19,5 mm.

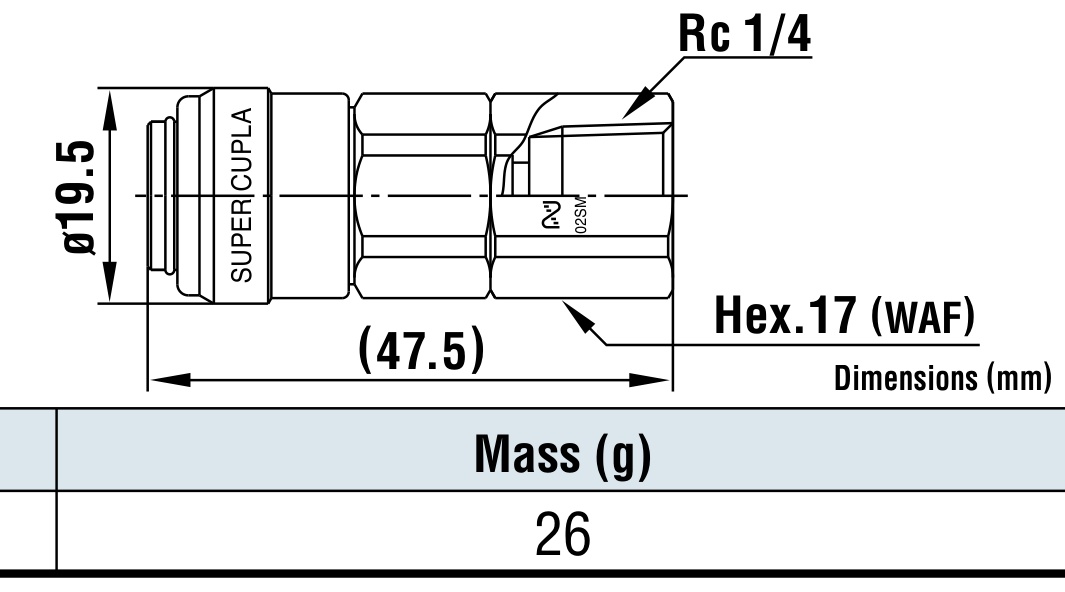

• Betriebsdruck bis 1,0 MPa bei einem Hülsenaußendurchmesser von 19,5 mm, ein Stecker wiegt je nach Ausführung 12 g bis 34,5 g
• Leichtbau für den direkten Anbau am Druckluftwerkzeug, für einen Teil der Modelle wird ein Aluminiumkörper eingesetzt
• Verbinden einhändig durch Einschieben des Steckers in die Muffe, das Absperrventil in der Muffe schließt die Zuleitung beim Trennen
• Freier Querschnitt von 19 mm² bei den Modellen 01SP und 02SP, damit bleibt der Druckabfall in der Werkzeugzuleitung gering
• NBR-Dichtung (Kennzeichnung SG) für -20 °C bis +80 °C an Druckluftleitungen
• Anschlussgrößen 1/8 Zoll und 1/4 Zoll, dazu Schlauchtülle 1/4 Zoll sowie Urethanschlauch ø5 x ø8 mm und ø6,5 x ø10 mm

Technische Daten

Einsatzbereiche

• Direkter Anschluss von Druckluftwerkzeugen mit häufigem Werkzeugwechsel
• Werkstattleitungen mit 1/8 Zoll oder 1/4 Zoll Gewindeanschluss
• Urethanschlauch ø5 x ø8 mm und ø6,5 x ø10 mm an den Bauformen PN und SN
• Steckverbindungen an Kunststoffrohr mit 6 mm oder 8 mm Außendurchmesser über die Tube-Fitter-Ausführung
• Übergang auf vorhandene HI Cupla Muffen über das Modell 02S20P

Kompatibilität

Muffen und Stecker der Baureihe lassen sich unabhängig von Baugröße und Anschlussart untereinander verbinden, zusätzlich besteht Verbindbarkeit mit den Mold Cupla Modellen K01SP, K02SP und K03SP. Das Modell 02S20P dient als Übergang auf Muffen der HI Cupla Modelle 10, 17, 20, 30 und 40. Für Vakuum ist die Baureihe weder im verbundenen noch im getrennten Zustand geeignet.

Normen und Konformität

Die Gewindeanschlüsse sind 1/8 Zoll und 1/4 Zoll mit maximalen Anzugsmomenten von 7 Nm beziehungsweise 14 Nm, der Körper besteht aus verchromtem Stahl oder Aluminium, die Tube-Fitter-Ausführung aus vernickeltem Messing, als Dichtungswerkstoff dient Nitrilkautschuk (NBR, Kennzeichnung SG).
