Absauggerät für Laserrauch, 80 m³/h bei 1.900 Pa, 4-stufige Filterung bis H13 - ULT LAS 160 MD.11 SK

Beim Laserbeschriften, -schneiden und -gravieren entstehen feine Partikel und gesundheitsgefährdende Gase, die Bediener belasten und die Laseroptik verschmutzen. Das ULT LAS 160 MD.11 SK erfasst diesen Laserrauch direkt am Prozess und filtert ihn in vier Stufen bis zum Schwebstofffilter H13, sodass die gereinigte Luft in den Raum zurückgeführt werden kann. Mit einem Nennarbeitspunkt von 80 m³/h bei 1.900 Pa und einem maximalen Unterdruck von 3.200 Pa ist es auf kompakte Laserarbeitsplätze ausgelegt.

Vorteile

• Vierstufiger Filteraufbau vom Streckmetallvorfilter bis zur Kombinationsfilterkassette H13A, deren HEPA-Filter H13 nach DIN EN 1822 eine Partikelabscheiderate von 99,95 % erreicht.
• Streckmetallvorfilter aus Metallgestrick wirkt als Kondensationsfilter und lässt sich im Industriewäscher reinigen, er ist dadurch mehrfach verwendbar.
• EC-Gebläse mit stufenloser Volumenstromregelung hält den Arbeitspunkt konstant und hält den Energieverbrauch niedrig.
• Maximaler Unterdruck von 3.200 Pa lässt Druckreserve, wenn die Filter zusetzen.
• Partikelfilterbelegungsanzeige leuchtet rot, sobald der Partikelfilter gesättigt ist.
• Schallpegel 49 bis 54 dB(A) bei 50 bis 100 % Luftleistung durch integrierte Schalldämmung.

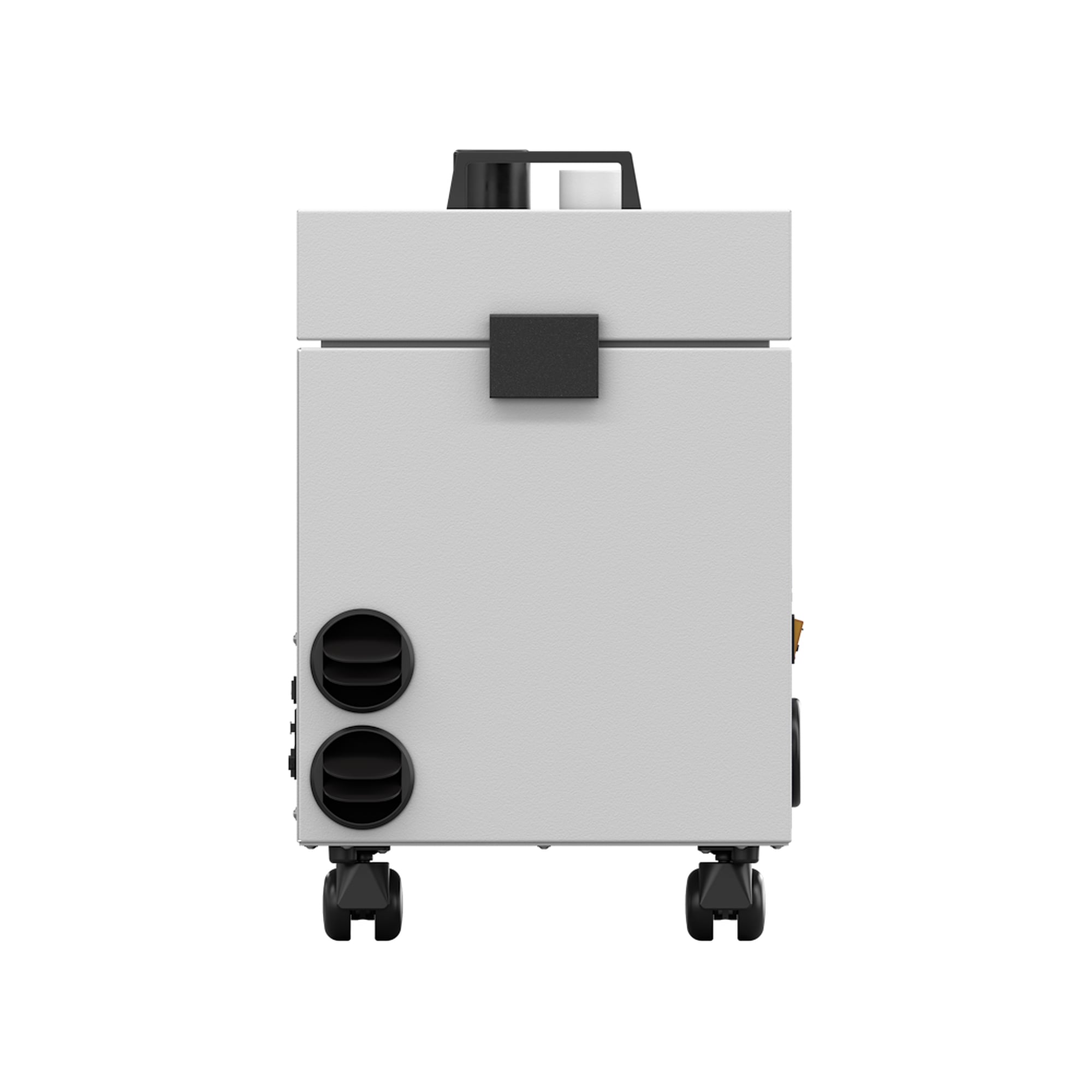

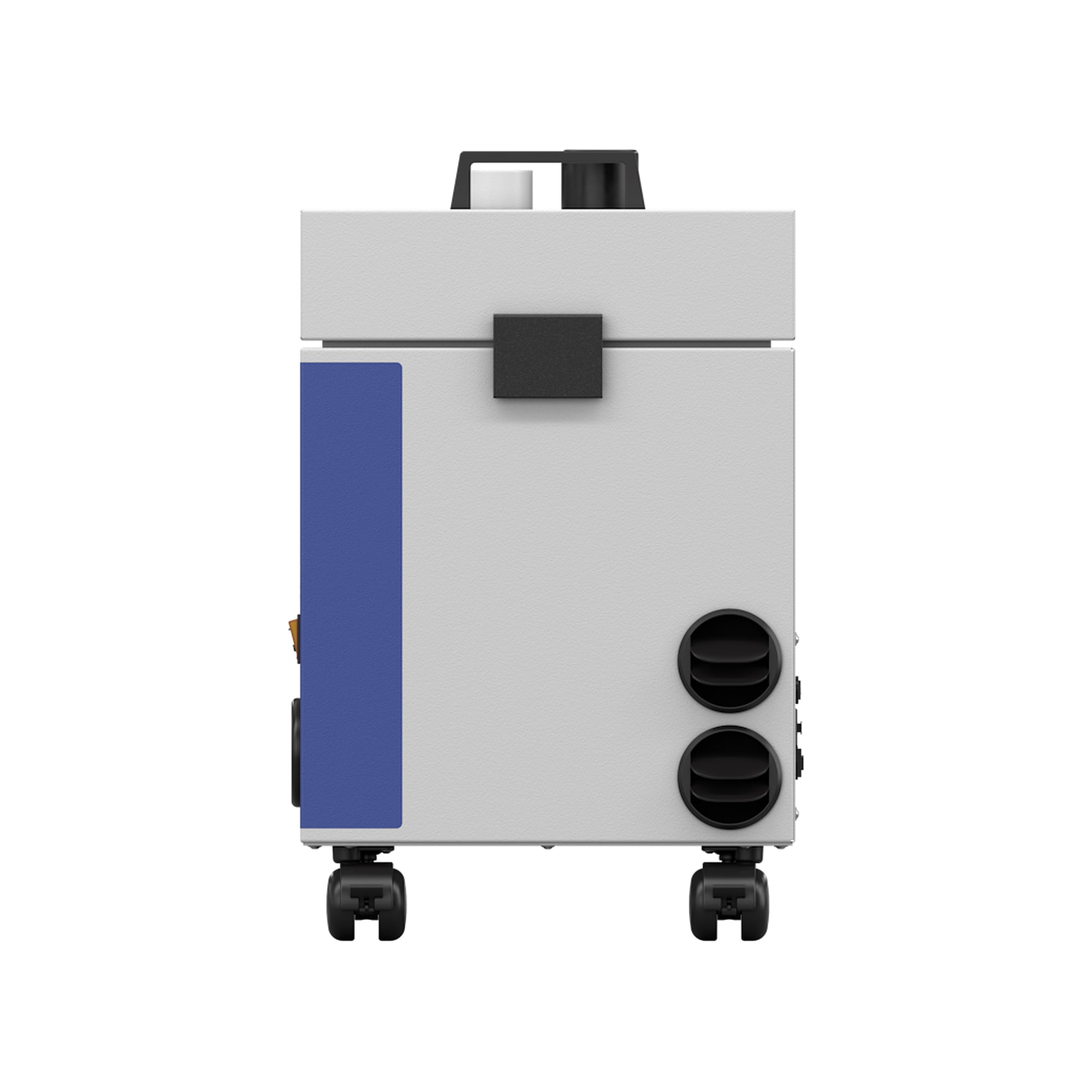

• Wechselfiltersystem mit einzeln tauschbaren Filtern, Ausblasposition rechts oder links frei wählbar.

Technische Daten

Anwendungen

• Lasermarkieren, Lasergravieren, Laserstrukturieren und Laserschneiden an Einzelarbeitsplätzen
• Erfassung von Laserrauch aus Aerosolen, Gasen und Nanopartikeln in der Elektronik- und Metallbearbeitung
• Schutz von Laseroptik und Bediener vor Partikelablagerungen

Filteraufbau und Ersatzfilter

Hauptfiltermodul SK, in Strömungsrichtung: Streckmetallvorfilter (ULT 4-00301), Panelfilter F9 der Klasse ISO ePM1 60 % nach ISO 16890 (4-00304), Filtermatte M5-02 der Klasse ISO Coarse 85 % nach ISO 16890 (4-00238) und Kombinationsfilterkassette H13A (4-00002) aus Partikelfilter H13 und Adsorptionsfilter mit Aktivkohleschüttung. Panelfilter F9 und Filtermatte M5 sind auch als Set mit je 5 Stück unter 4-00308 erhältlich. Die Vorfilter sind Speicherfilter, kurze Wechselintervalle erhalten die Funktion des H13 Hauptfilters lange.

Lieferumfang und Optionen

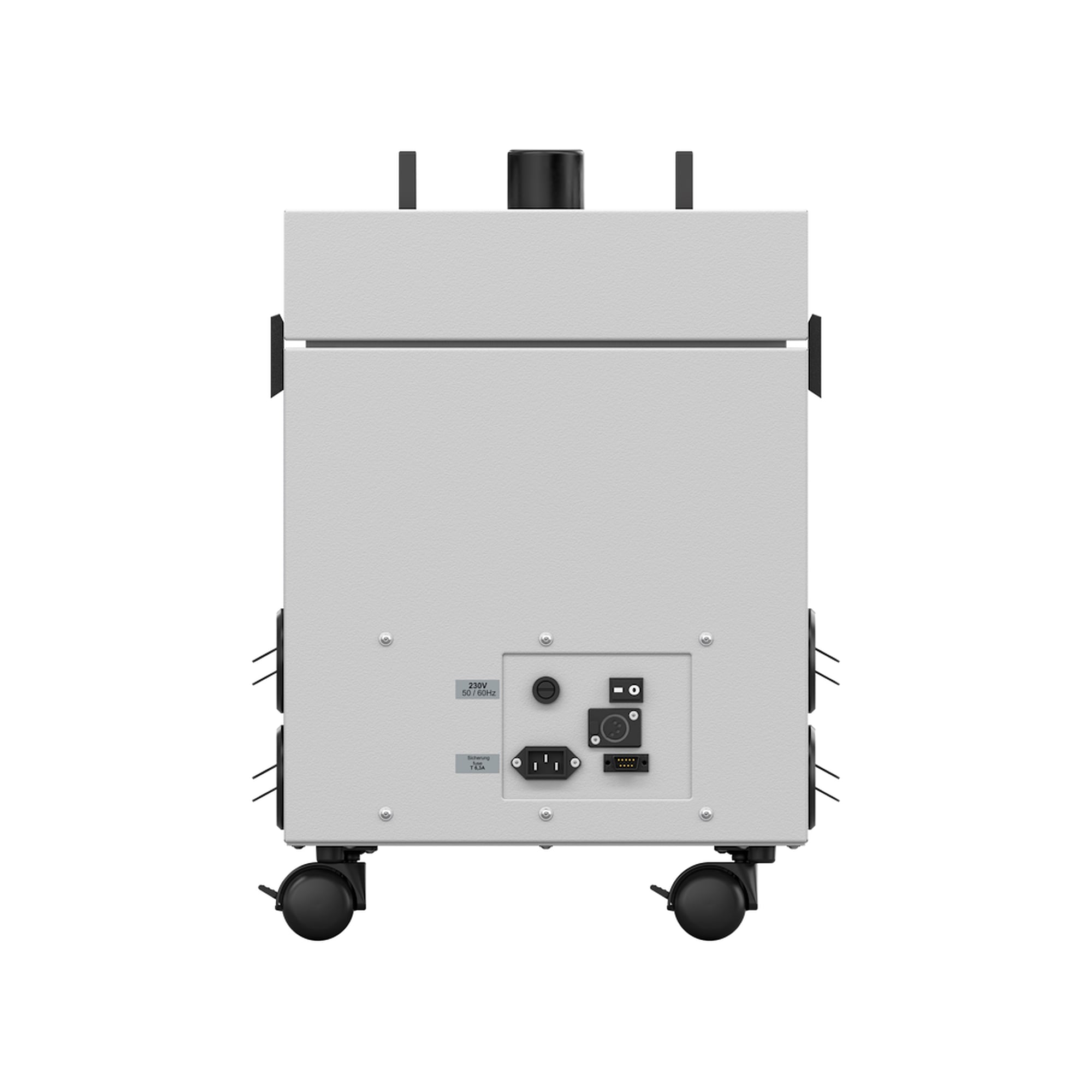

Gerät mit EC-Gebläse, stufenloser Volumenstromregelung, Partikelfilterbelegungsanzeige und Netzkabel 3,0 m in EU-Ausführung, andere Länderausführungen sind wählbar. Das Gehäuse aus Stahlblech ist mit RAL 7035 Lichtgrau pulverbeschichtet, das Gerät wahlweise mobil mit Rollen oder feststehend mit Schwingungsdämpfern ausrüstbar. Optional stehen die Schnittstelle SUB D9 für Fernbetrieb, Betriebs- und Filtermeldung sowie die Konsole 9-00035 für einen Absaugarm Alsident S50 zur Verfügung.

Konformität und Sicherheit

Sämtliche Elektrokomponenten in UL- und CE-konformer Ausführung, gefertigt von der ULT AG in Löbau, Deutschland. Der Partikelfilter H13 ist ein Schwebstofffilter nach DIN EN 1822. Bei der Absaugung und Filterung krebserzeugender, erbgutverändernder oder fruchtbarkeitsgefährdender Stoffe ist Umluftbetrieb nicht zulässig.
