Formwerkzeugsatz Bauteilkörper auf Leiterplatte für Superform/AF - Iteco 421000

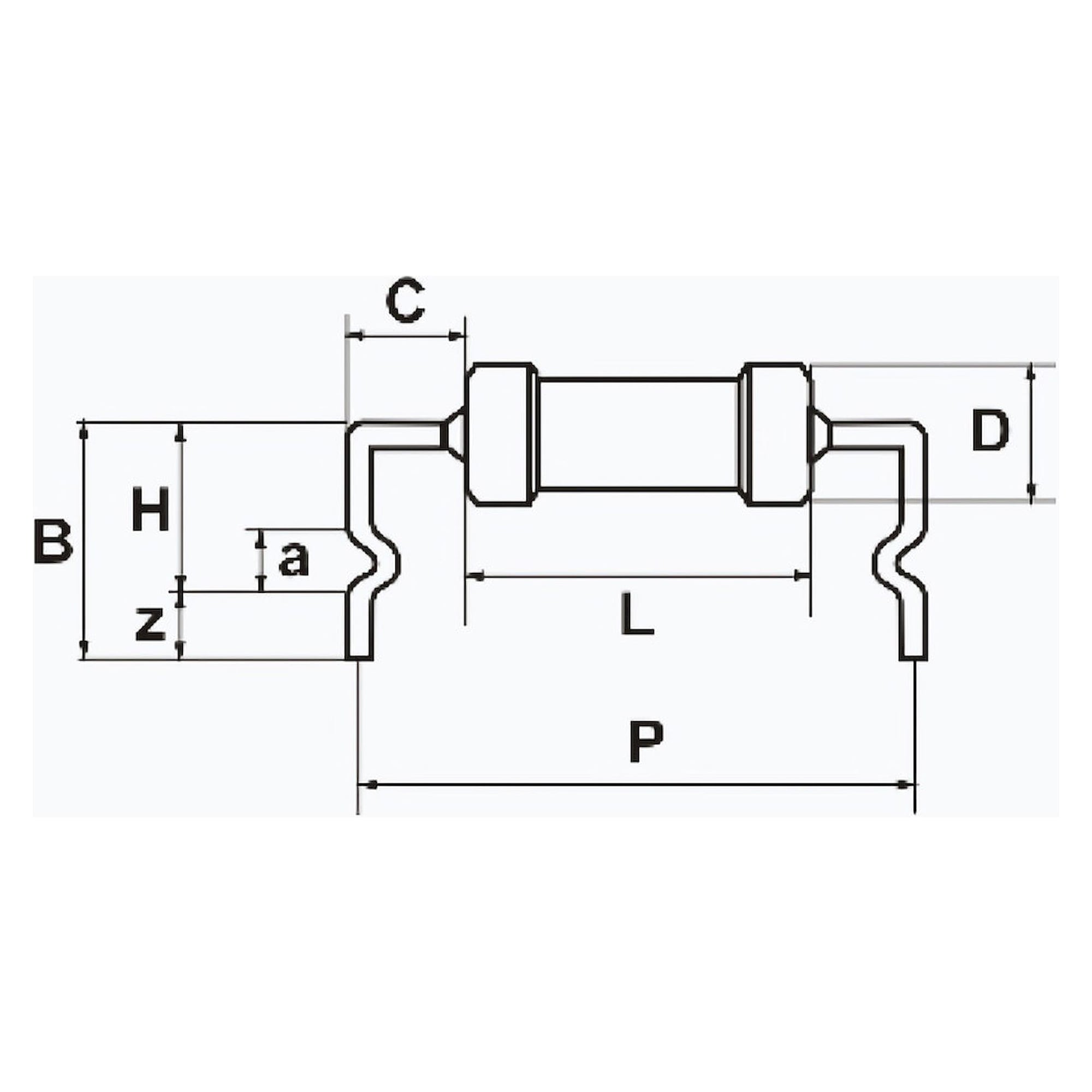

Flache Baugruppen und Anwendungen mit Vibrationsbelastung verlangen, dass das Bauteil nicht auf Abstand steht, sondern satt auf der Leiterplatte aufliegt. Der Werkzeugsatz Iteco 421000 formt an der Superform/AF genau diese Kontur ohne Abstützsicke, die Gesamthöhe B über der Leiterplatte liegt bei 5 bis 8 mm.

Merkmale

• Einziger Werkzeugsatz der Baureihe ohne Abstandsmaß H, der Bauteilkörper liegt auf.
• Gesamthöhe B von 5 bis 8 mm gegenüber 8 bis 11 mm beim Abstützwerkzeug 420800 mit gleichem Drahtbereich.
• Anschlussdrähte von 0,5 bis 0,8 mm, im Katalog ausschließlich für die Standardausführung Superform/AF 7915.095 gelistet.
• Rastermaß P von 10,5 bis 61 mm, Bauteilkörper bis 50 mm Länge und 8 mm Durchmesser.
• Mechanisch synchronisierter Ablauf aus Schneiden, U-Biegen und Vorformen bis 7000 Bauteile pro Stunde.

Technische Daten

Einsatzfälle

Baugruppen mit begrenzter Bauhöhe, Geräte mit mechanischer Belastung oder Vibration und Anwendungen, bei denen der Bauteilkörper Wärme an die Leiterplatte abgeben soll.

Kompatibilität und Lieferumfang

Der Werkzeugsatz gehört zur Schneid-, Biege- und Vorformmaschine Superform/AF. Als Zubehör der Maschine sind der Motorantrieb Iteco 7915.032 mit 230 V oder Iteco 7915.033 mit 115 V, der Rollenhalter BR6 Iteco 7915.185 und die Zuführung CS40 Iteco 7915.184 für lose Bauteile erhältlich. Geliefert wird der Werkzeugsatz aus zwei Vorformgruppen, die Maschine ist nicht enthalten.

Hergestellt von Iteco in Italien.
