Vorform- und Schneidmatrize Stand-off / Lock-in für LEDs, Supercut/RS4 - Iteco 160700
-
Dieser Artikel:
646,24 €
-
Matrize Stand-off mit Sicke nach innen für Supercut/TS1 - Iteco 181500
941,05 €
-
Matrize TO92 Mittelanschluss 1,27 mm vorgesetzt für Supercut/TS1 - Iteco 182500
941,05 €

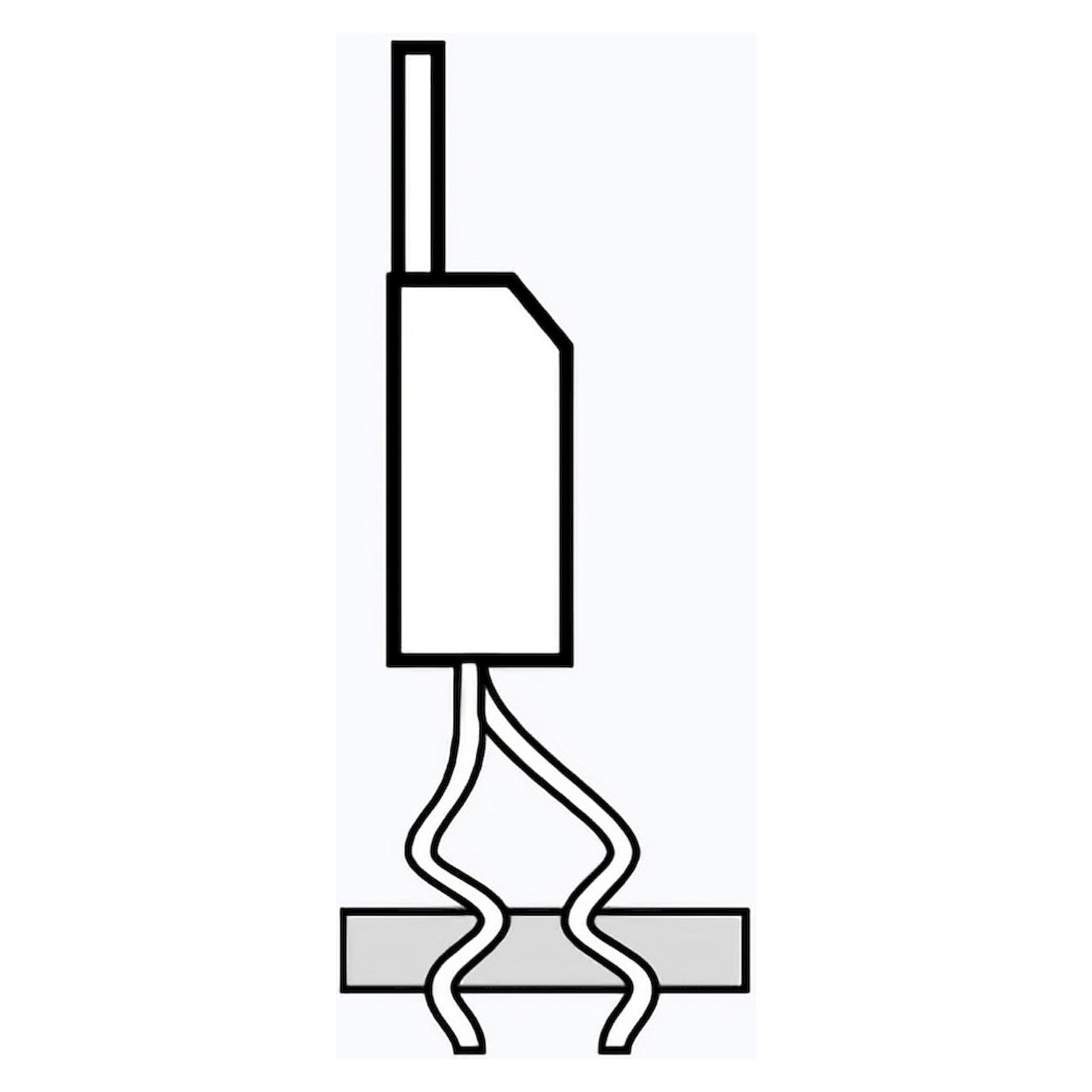

LEDs müssen auf einer Baugruppe exakt gleich hoch stehen, sonst passt die Frontplatte nicht. Diese Matrizen-Baugruppe der Supercut/RS4 ist auf das LED-Gehäuse mit Kragen abgestimmt: Sie legt die Sicke oberhalb der Leiterplatte so, dass sich eine konstante Einbauhöhe ergibt, und biegt die Anschlussdrähte unterhalb der Leiterplatte zur Verriegelung nach außen.
Merkmale
- Auf das LED-Gehäuse mit Kragen abgestimmte Formgebung statt allgemeiner Radialform
- Gleichbleibende Einbauhöhe über die gesamte Serie, Frontplatten und Lichtleiter passen ohne Nacharbeit
- Verriegelung unter der Leiterplatte hält die LED beim Transport zum Lötbad senkrecht
- Schneiden und Formen in einem pedalbetätigten Hub, 2000 Stück pro Stunde
- Werkzeugwechsel gegen andere Matrizen der Baureihe in wenigen Handgriffen
Technische Daten
| Merkmal | Wert |
|---|---|
| Iteco-Artikelnummer | 160700 |
| Maschine | Iteco Supercut/RS4 (7915.166) |
| Werkzeugtyp | Vorform- und Schneidmatrize (Die Assembly) |
| Formgebung | Stand-off / Lock-in für LEDs |
| Bauteiltyp | lose radiale Bauteile |
| Entsprechung für Supercut/TS1 | Iteco 180700 (7915.171) |
| Antrieb der Maschine | pneumatisch, Auslösung über Fußpedal |
| Zuführung | manuell von oben |
| Maschinenleistung | 2000 Stück pro Stunde |
| Werkzeugwechsel | Matrize werkzeugarm und schnell tauschbar |
| Verkaufseinheit | Stück |
| Herstellungsland | Italien |
Einsatzfälle
Anzeigetafeln, Bedienfelder und Frontplattenbaugruppen mit bedrahteten Leuchtdioden, bei denen alle LEDs auf gleicher Höhe stehen müssen.
Kompatibilität und Lieferumfang
Die Matrizen-Baugruppe passt auf die Iteco Supercut/RS4 (Maschinennummer 7915.166). Geliefert wird eine komplette Matrizen-Baugruppe als Einzelstück, die Maschine selbst wird ohne Matrize ausgeliefert und ist getrennt zu bestellen. Für die stärkere Supercut/TS1 (7915.171) gibt es dieselbe Formgebung unter der Nummer 180700.
Herkunft
Hergestellt von Iteco Trading in Italien.
| Hersteller-Nr. | 160700 |
|---|---|
| Hersteller | Iteco |
| Ursprungsland | Italien |
| Gewicht | 1.000000 |
| Verkaufseinheit | Stück |
| GPSR Herstellerdaten | Iteco Trading S.r.l, Via Paisas 1, IT-10094 Giaveno (TO), www.iteco.it |
| Serie | Supercut/RS4 |
