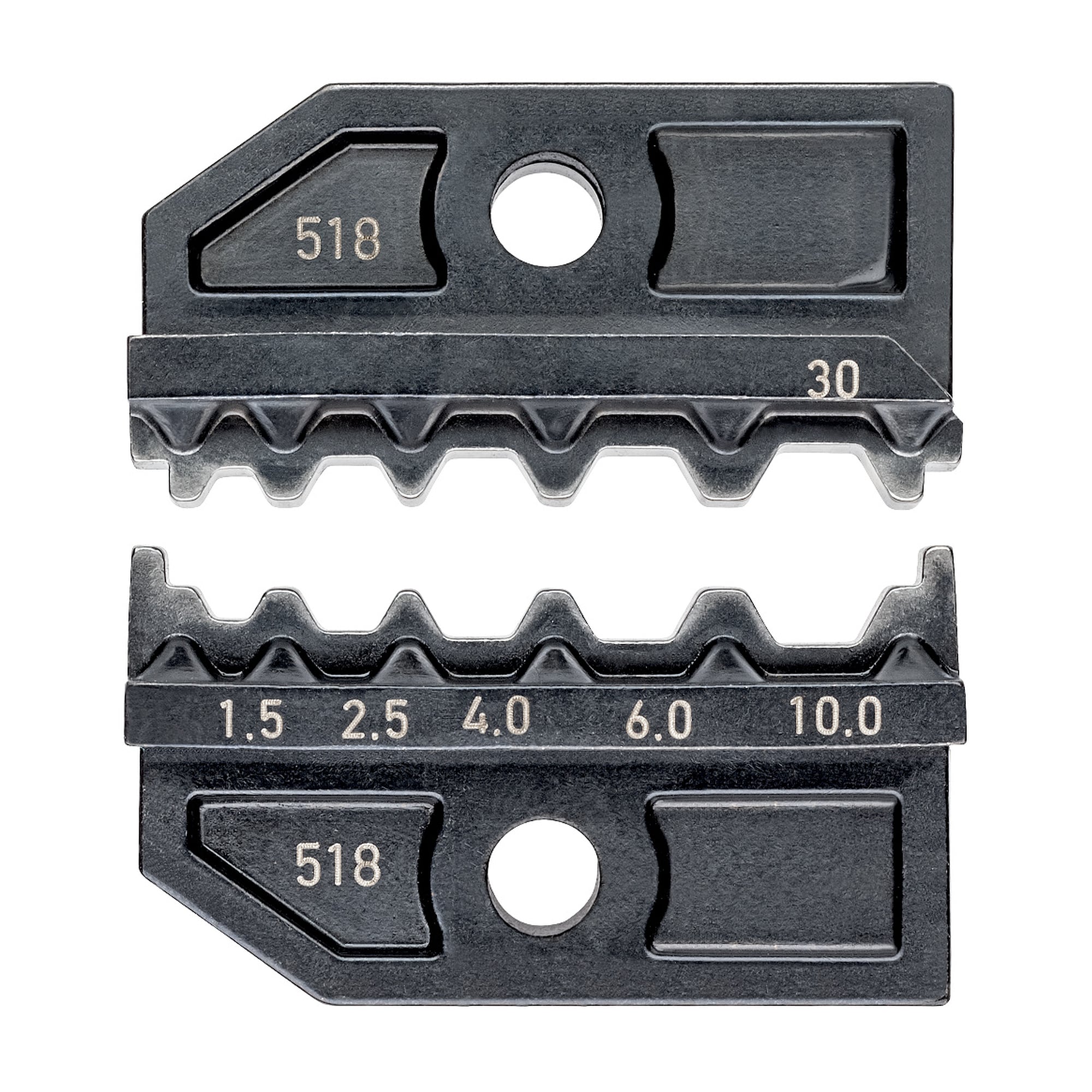

Crimpeinsatz für unisolierte Kabelschuhe und Pressverbinder 1,5 bis 10 mm² - Knipex 97 49 30

Unisolierte Stoßverbinder und Kabelschuhe halten nur, wenn das Profil zur Normbauform passt. Der Crimpeinsatz 97 49 30 deckt von 1,5 bis 10 mm² die gängigen Querschnitte ab und wird in die KNIPEX Crimp-Systemzangen der Reihe 97 43 xx eingesetzt.

Vorteile

• Arbeitsbereich 1,5 bis 4,0 mm² sowie 6,0 und 10,0 mm², das entspricht AWG 16 bis 8.
• Für unisolierte Kabelschuhe nach DIN 46235, die Verpressung folgt der Normbauform.
• Ebenso für Pressverbinder nach DIN 46267, damit sind Stoßverbindungen mit demselben Einsatz gesetzt.
• Wechseleinsatz für die KNIPEX Crimp-Systemzangen 97 43 xx, die Zange bleibt im Einsatz und nur das Profil wechselt.
• Kompakt mit 50 x 18 mm und 37 g, damit im Koffer der Systemzange gut zu bevorraten.

Einsatzbereiche

Schaltschrank- und Steuerungsbau, Maschinen- und Anlagenverkabelung sowie Instandsetzung, überall dort, wo Leitungen von 1,5 bis 10 mm² mit unisolierten Kabelschuhen aufgelegt oder mit Pressverbindern gestoßen werden.

Normen und Konformität

Die Nester folgen den Bauformen nach DIN 46235 für Kabelschuhe und DIN 46267 für Pressverbinder. Nach Herstellerangabe enthält der Einsatz keine besonders besorgniserregenden Stoffe im Sinne der REACH-Verordnung, die RoHS-Richtlinie ist nicht anzuwenden.
