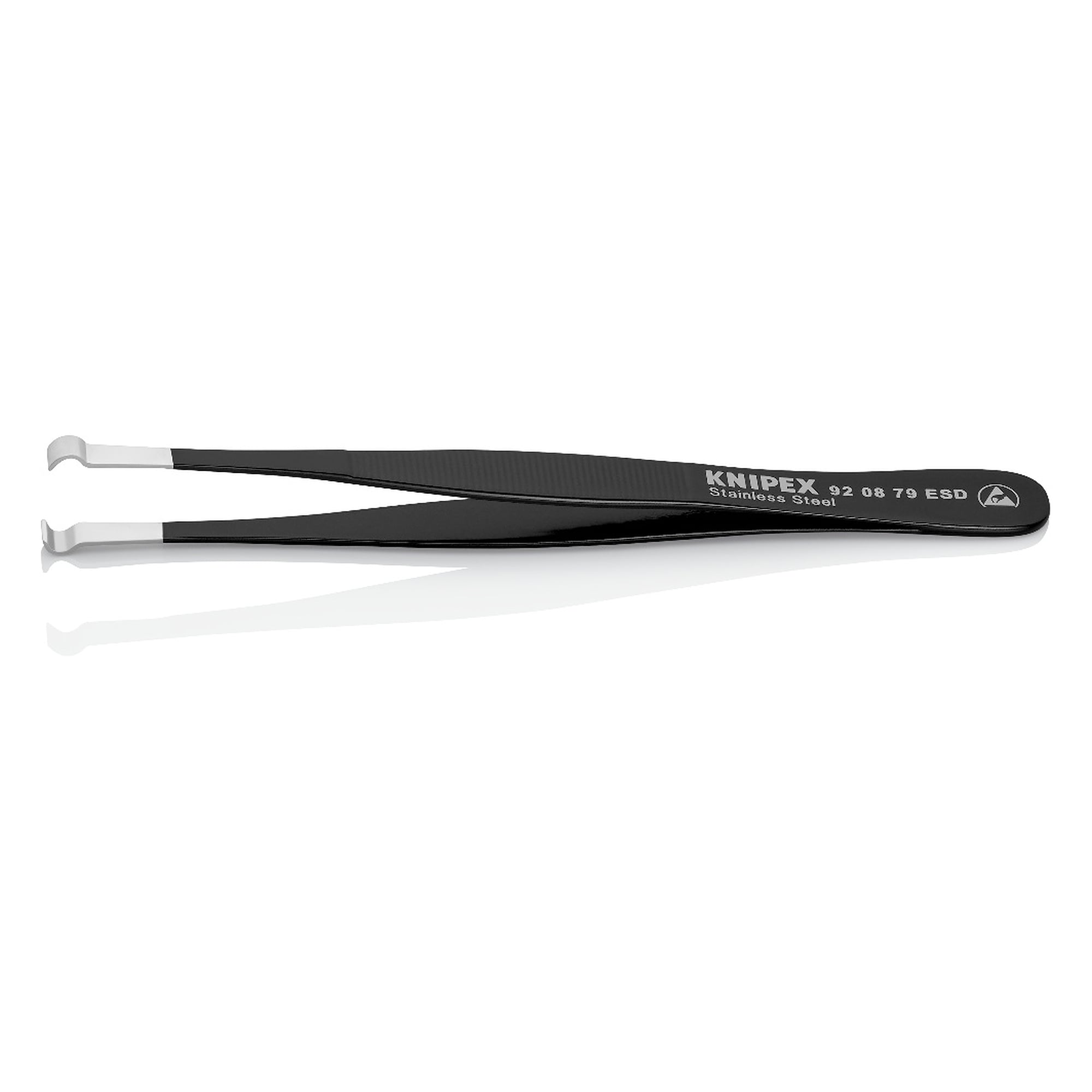

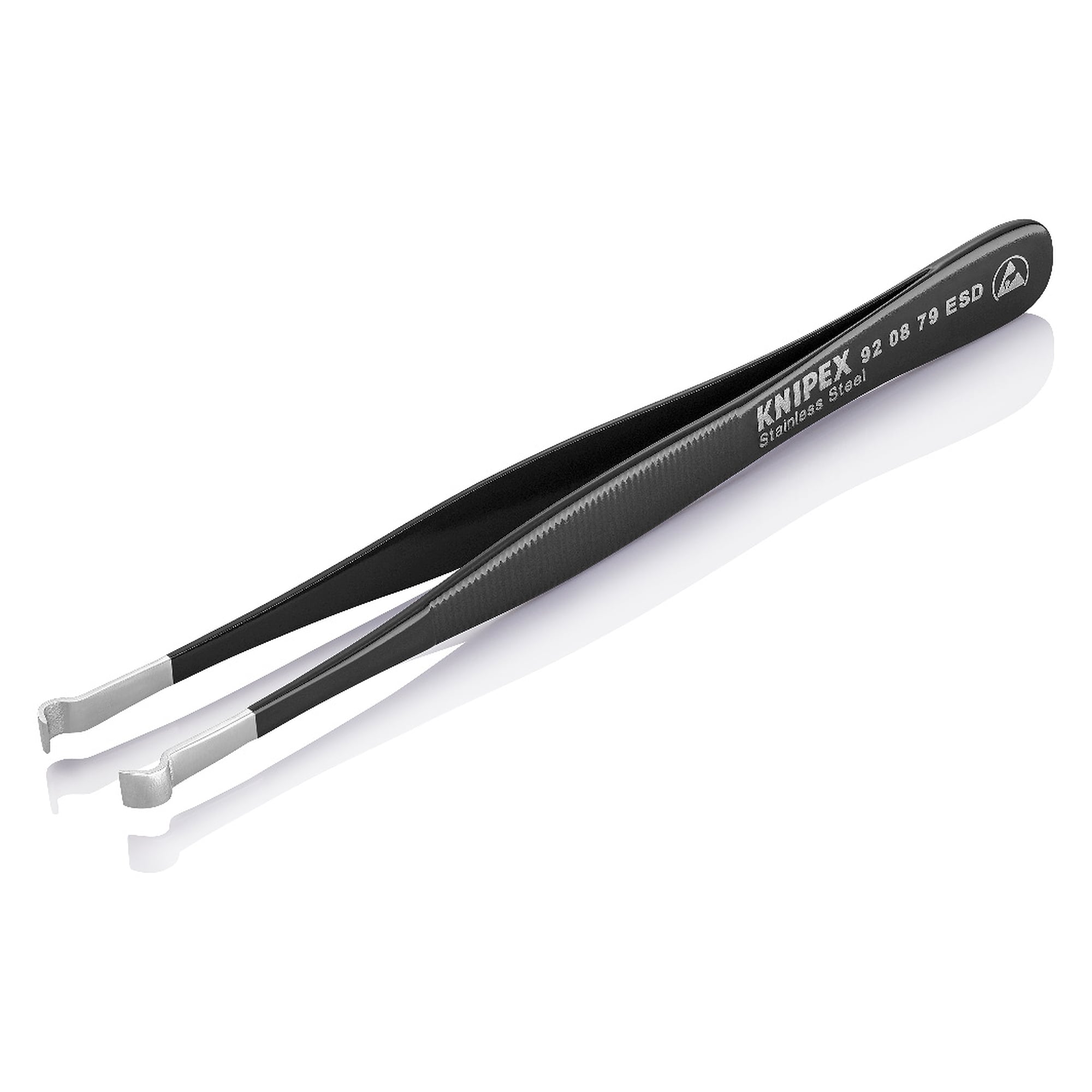

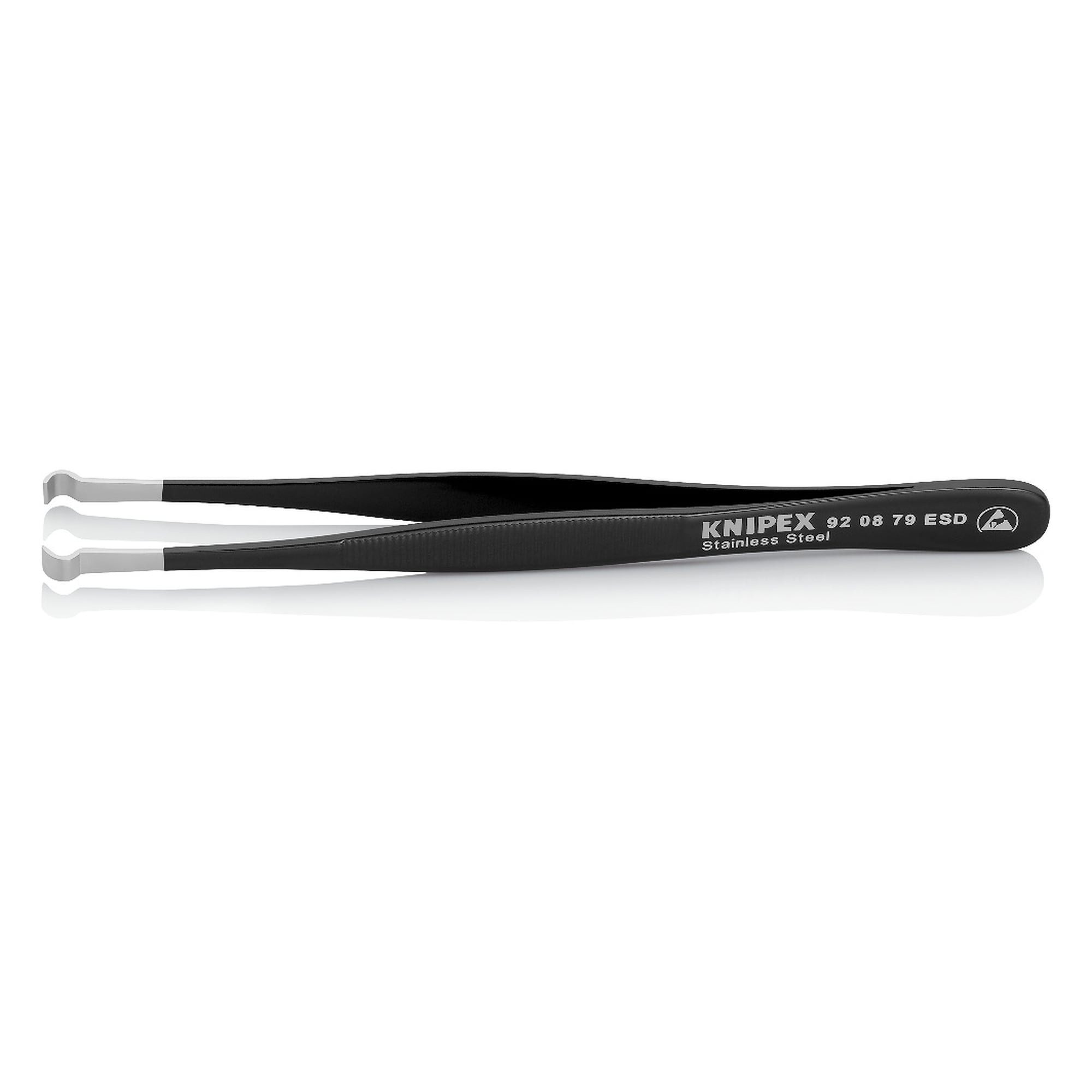

Positionierpinzette ESD gerade, ableitende Epoxidbeschichtung, Spitze 2,5 mm, 122 mm - Knipex 92 08 79 ESD
Zum Halten, Einführen und Ziehen kleinster länglicher Bauteile bei Durchsteck- und Einsteckmontage. Die geprüfte schwarze Epoxidbeschichtung mit einem Oberflächenwiderstand zwischen 10^3 und 10^9 Ohm gleicht Potenzialunterschiede zwischen Bediener und Bauteil kontrolliert aus. Gerade Ausführung, Spitzenbreite 2,5 mm, 122 mm Länge bei 15 g.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Beim Bestücken von Leiterplatten in Durchsteckmontage müssen kleinste längliche Bauteile geführt und gesetzt werden, ohne sie elektrostatisch zu gefährden. Die Positionierpinzette 92 08 79 ESD ist nach DIN EN 61340-5-1 ableitend ausgeführt und greift mit 2,5 mm breiten Spitzen auf 122 mm Länge sicher zu.
Vorteile

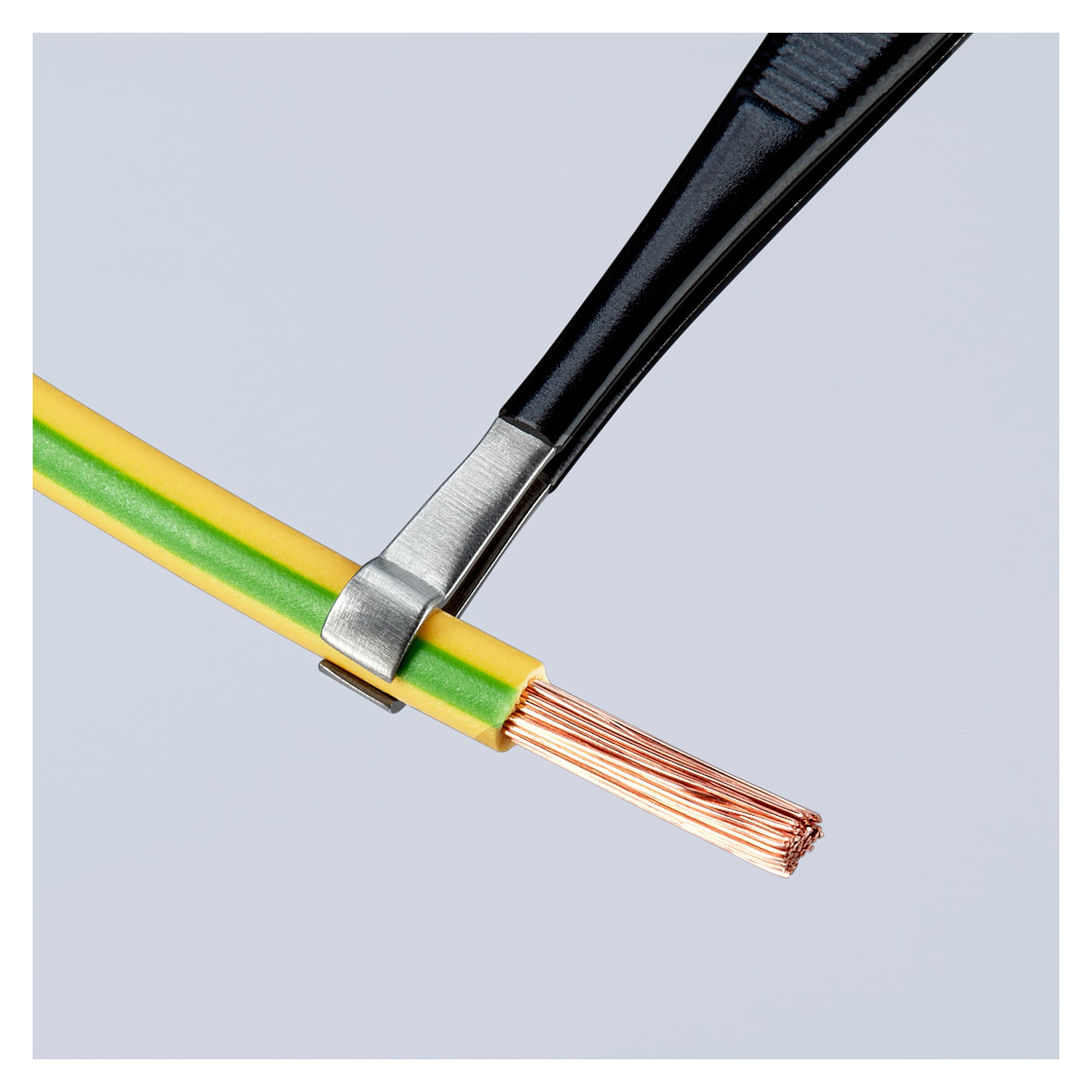

- Zum leichten Halten, Einführen und Ziehen kleinster länglicher Teile, Greifflächen in maßlich angepasster Form.
- Für Durchsteckmontage (through-hole technology, THT) und Einsteckmontage (pin-in-hole technology, PIH).
- Geprüfte schwarze Epoxidbeschichtung mit Oberflächenwiderstand zwischen 10^3 und 10^9 Ohm, kontrollierter Potenzialausgleich zwischen Bediener und Bauteil.
- ESD-geprüft nach DIN EN 61340-5-1, damit für elektrostatisch geschützte Arbeitsplätze freigegeben.
- Edelstahl mit sehr guter Säurebeständigkeit, antimagnetisch und mit geriffelten Griffen für sicheren Halt bei 15 g.
Einsatzbereiche
Bestückung und Reparatur in der Elektronikfertigung an EPA-Arbeitsplätzen, Prüffeld, Labor und Kleinserienmontage.
Normen und Konformität
Die Pinzette ist nach DIN EN 61340-5-1 ESD-geprüft und damit für elektrostatisch geschützte Bereiche geeignet. Nach Herstellerangabe enthält sie keine besonders besorgniserregenden Stoffe im Sinne von REACH, die RoHS-Richtlinie ist nicht anzuwenden.
Technische Daten
| EAN | 4003773054641 |
|---|---|
| Material | Edelstahl |
| Greifflächen | glatte Greifflächen |
| Griffe | geriffelt |
| Gewicht | 15 g |
| Abmessungen | 122 x 10 x 14,5 mm |
| Norm | DIN EN 61340-5-1 |
| REACH-Konformität | enthält keine SVHC |
| RoHS-Konformität | nicht anzuwenden |
| Oberfläche | mattiert |
| Ausführung | gerade |
| Spitzenbreite (A) | 2,5 mm |
| Spitzenbreite (B) | 4 mm |
| Form der Spitze | Positionieren |
| Korrosionsbeständig | ja |
| Säurebeständigkeit | sehr gut |
| ESD-geprüft | ja |
| VDE-geprüft | nein |
| Branchen | Elektronik |
| Magnetisch | nicht magnetisierbar (80 %) |
| Verhalten | ableitend |
| Gewicht | 0.015000 |
| Hersteller | Knipex |
| Hersteller-Nr. | 92 08 79 ESD |
| GPSR Herstellerdaten | KNIPEX-Werk Oberkamper Strasse 13 DE-42349 Wuppertal-Cronenberg www.knipex.de |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Höhe | 14,5 mm |
| Breite | 10 mm |
| Farbe | Edelstahl |
| Ausführung | ESD (antistatisch) |
| Gesamtlänge [mm] | 122.000000 |
