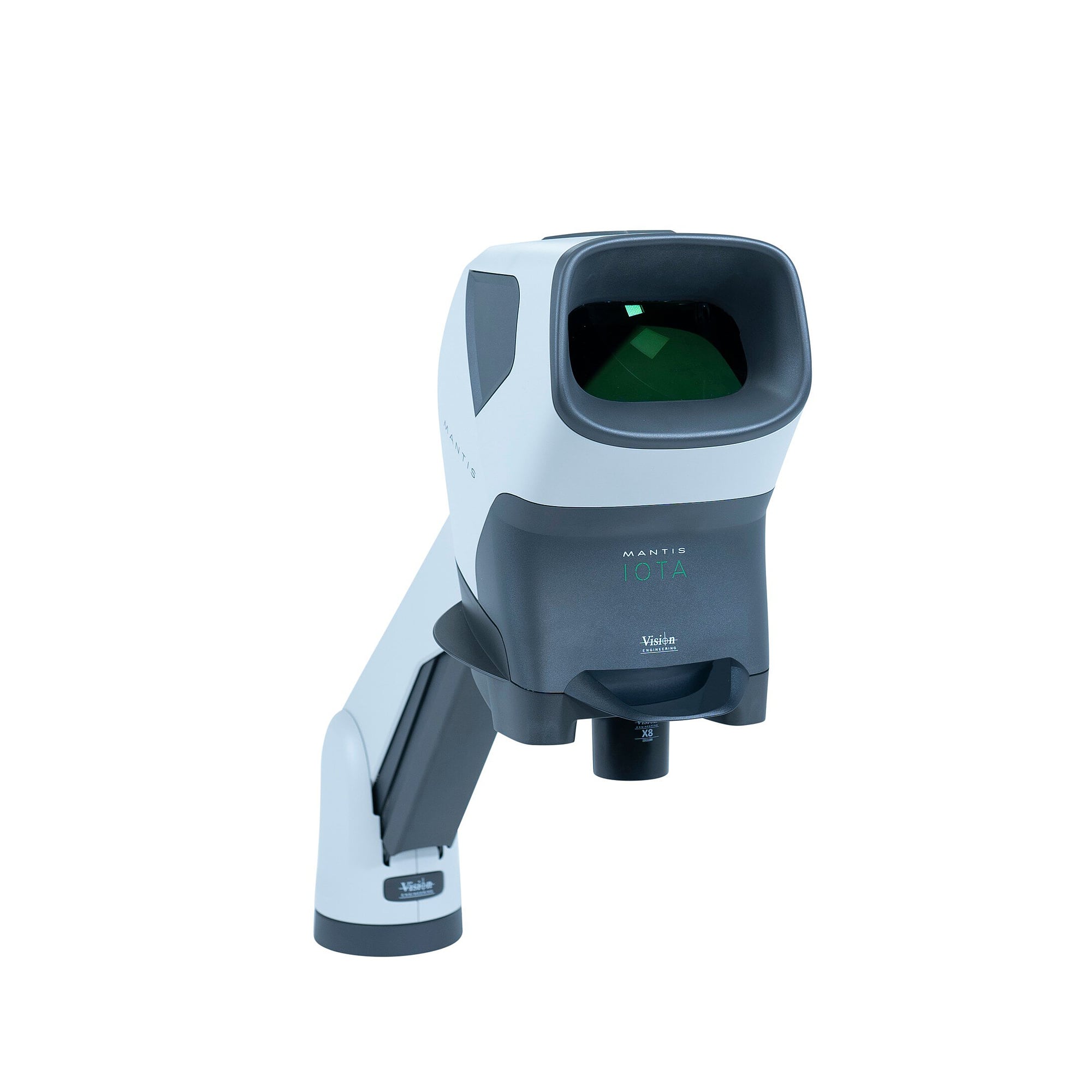

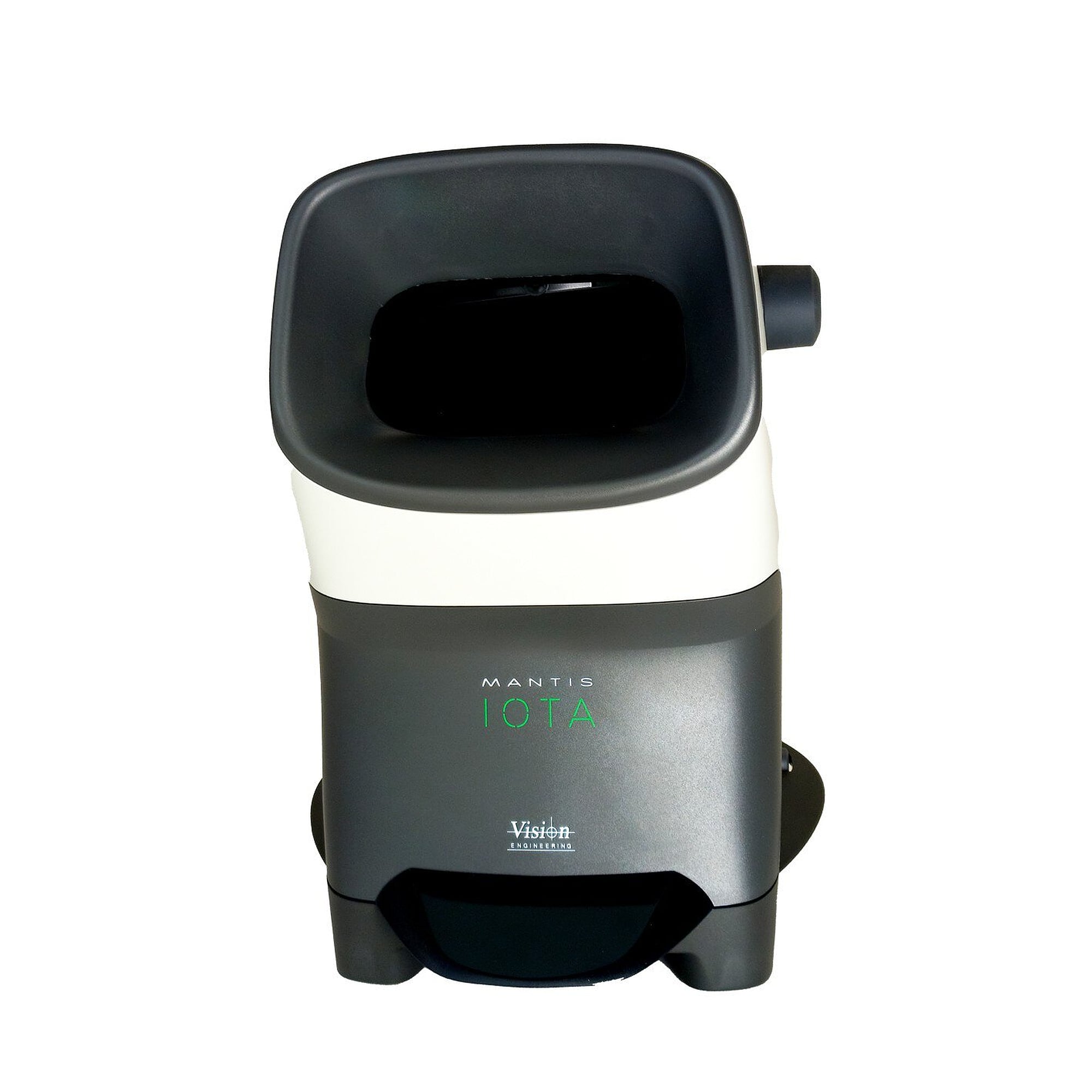

Kompakter okularloser Stereomikroskopkopf, Vergrößerung 3x bis 8x - Vision MIH001
Der Mantis IOTA ist der kompakte Einstieg in die okularlose Betrachtung, mit 3x bis 8x Vergrößerung und 3,2 kg Kopfgewicht. Schnellwechselobjektive und eine synchronisierte LED-Beleuchtung machen ihn für Montage- und Prüfplätze passend, an denen es auf Übersicht und nicht auf maximale Vergrößerung ankommt.
Verfügbar
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Nicht jeder Montageplatz braucht 15x Vergrößerung und eine Kamera. Der Mantis IOTA deckt mit 3x bis 8x den Bereich ab, in dem Baugruppen gefügt, gesteckt und stichprobenartig geprüft werden, und bleibt dabei mit 196 x 324 x 271 mm und 3,2 kg der kleinste Kopf der Reihe. Die okularlose Optik bringt denselben ergonomischen Vorteil wie bei den größeren Modellen, der Bediener sitzt aufrecht und behält seine Brille auf.
Die entscheidenden Punkte
- Okularlose Betrachtung mit dynamischer 3D-Optik. Der Prüfer hält Abstand zur Optik und muss den Kopf nicht in eine feste Einblickposition bringen.
- Vergrößerung 3x bis 8x, ausgelegt auf Übersicht und Handhabung statt auf die letzte Detailstufe.

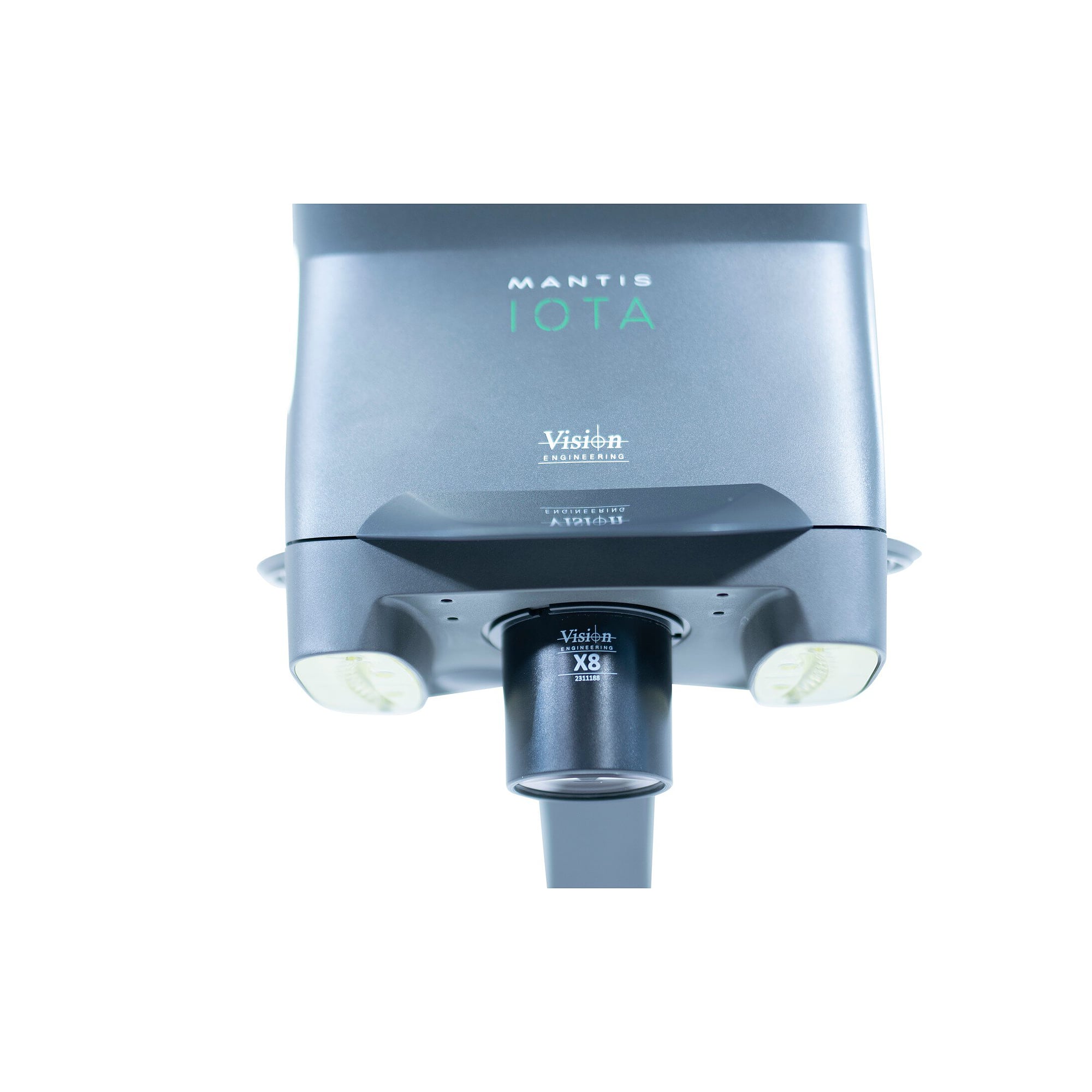

- Schnellwechselobjektive der Reihe MTO103 bis MTO108, damit wechselt die Vergrößerungsstufe ohne Werkzeug.
- Synchronisierte LED-Beleuchtung, die zum Strahlengang passt und flache Bauteile ohne Schattenkanten ausleuchtet.
- Mit 3,2 kg und 196 mm Breite der kleinste und leichteste Kopf der Mantis Reihe, gut für enge Arbeitsplätze und für den Wechsel zwischen zwei Stationen.
Einsatzbereiche

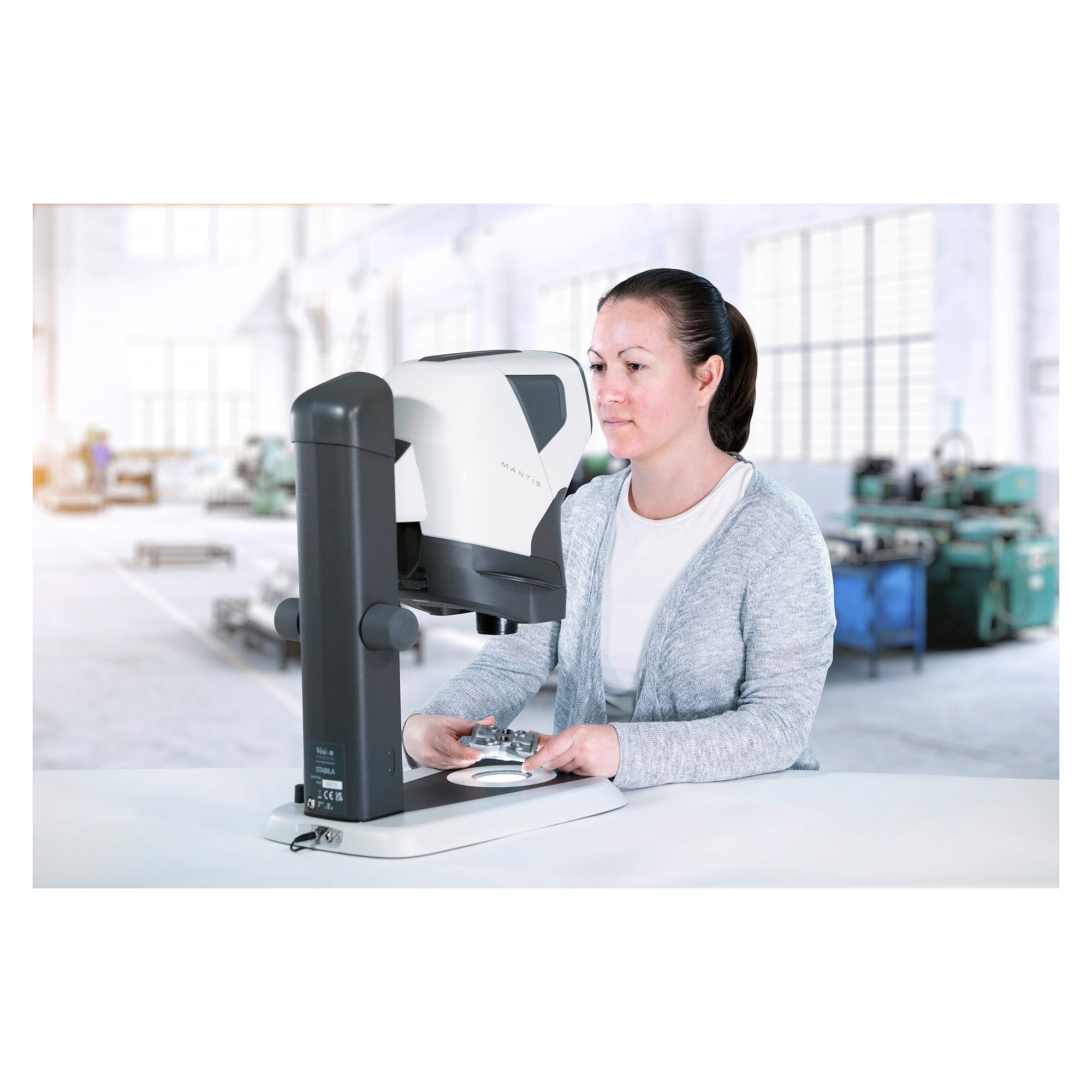

- Montage und Sichtkontrolle kleiner Baugruppen
- Stichprobenprüfung in der Fertigung
- Werkstatt und Prototypenbau
- Prüfplätze mit begrenztem Platzangebot
- Ausbildung und Einarbeitung
Kompatibilität

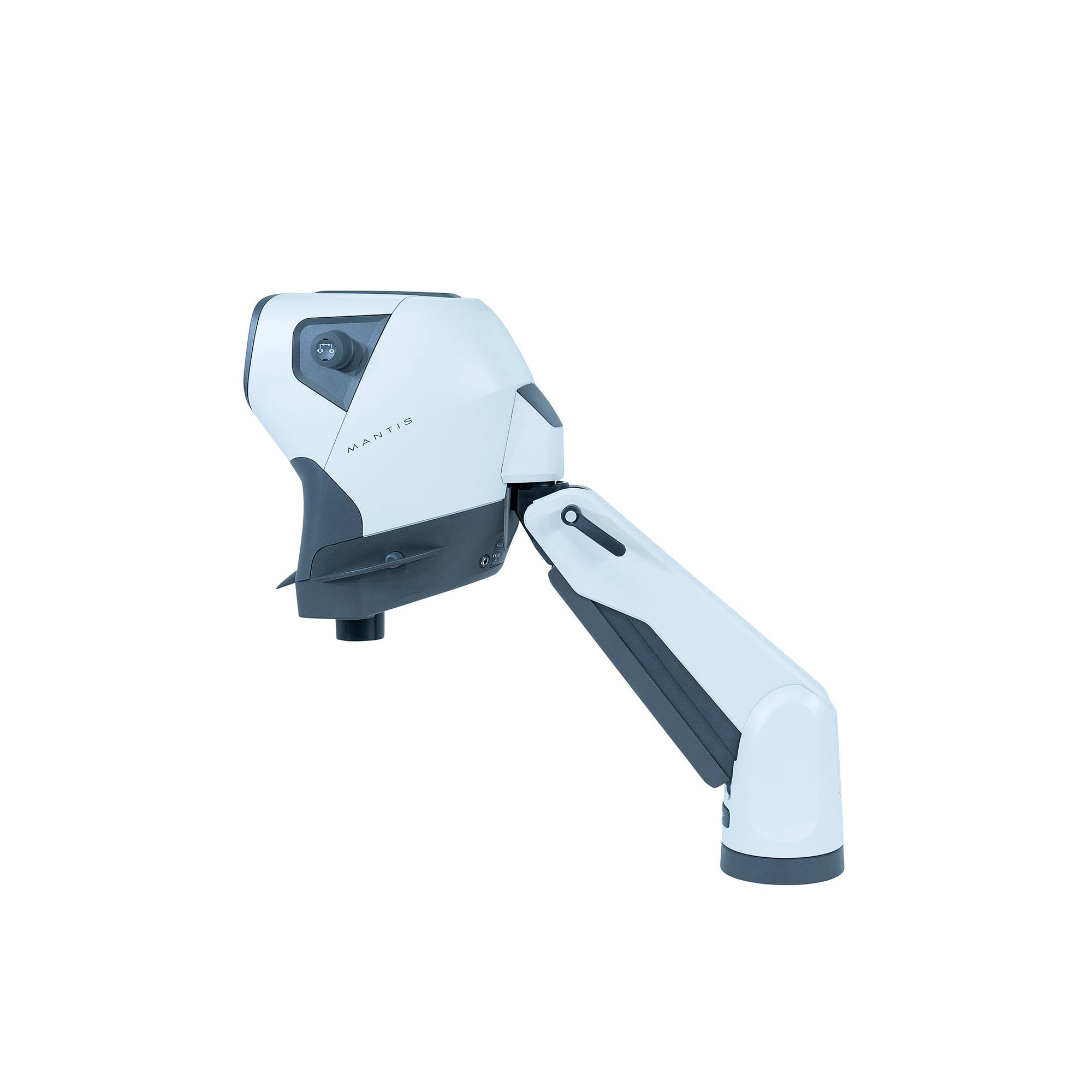

Der IOTA arbeitet mit den Schnellwechselobjektiven MTO103 mit 3x, MTO104 mit 4x, MTO106 mit 6x und MTO108 mit 8x. Aus dem Zubehörprogramm passen der VERSO Universalständer MTB200 mit Verlängerung MTB201, die Bodenplatte MTB211, der Verschiebetisch MTB220, das Steckernetzteil MTA330 und die Staubschutzhülle MTA360.
Technische Daten
| Produkttyp | Stereomikroskopkopf, okularlos |
|---|---|
| Modell | Mantis IOTA |
| Vergrößerung | 3x bis 8x |
| Objektivaufnahme | Schnellwechselobjektive |
| Kamera | keine, rein optische Betrachtung |
| Beleuchtung | synchronisierte LED-Beleuchtung |
| Breite | 196 mm |
| Höhe | 324 mm |
| Tiefe | 271 mm |
| Nettogewicht (Hersteller) | 3,2 kg |
| Verkaufseinheit | 1 Stück |
| Inhaltseinheit | 1 Stück |
| Inkl. Batterie | nein |
| ESD gerecht | nein |
| Gewicht | 6,5 kg |
| Hersteller | Vision |
| Hersteller-Nr. | MIH001 |
| Zolltarifnummer | 90111000 |
| GPSR Herstellerdaten | VISION Engineering Ltd., Anton-Pendele-Straße 3, DE-82275 Emmering, www.visioneng.de |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ursprungsland | Vereinigte Staaten |
