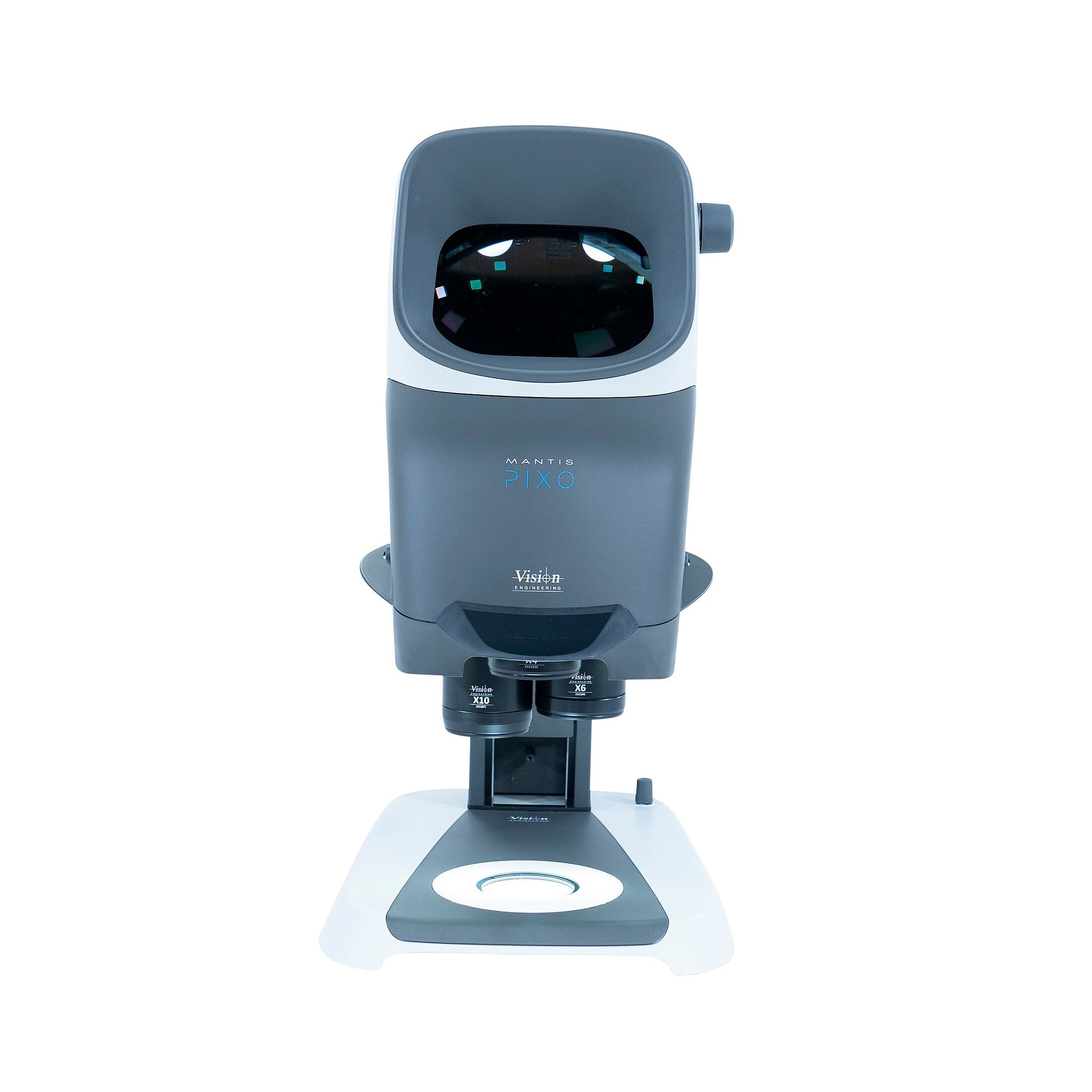

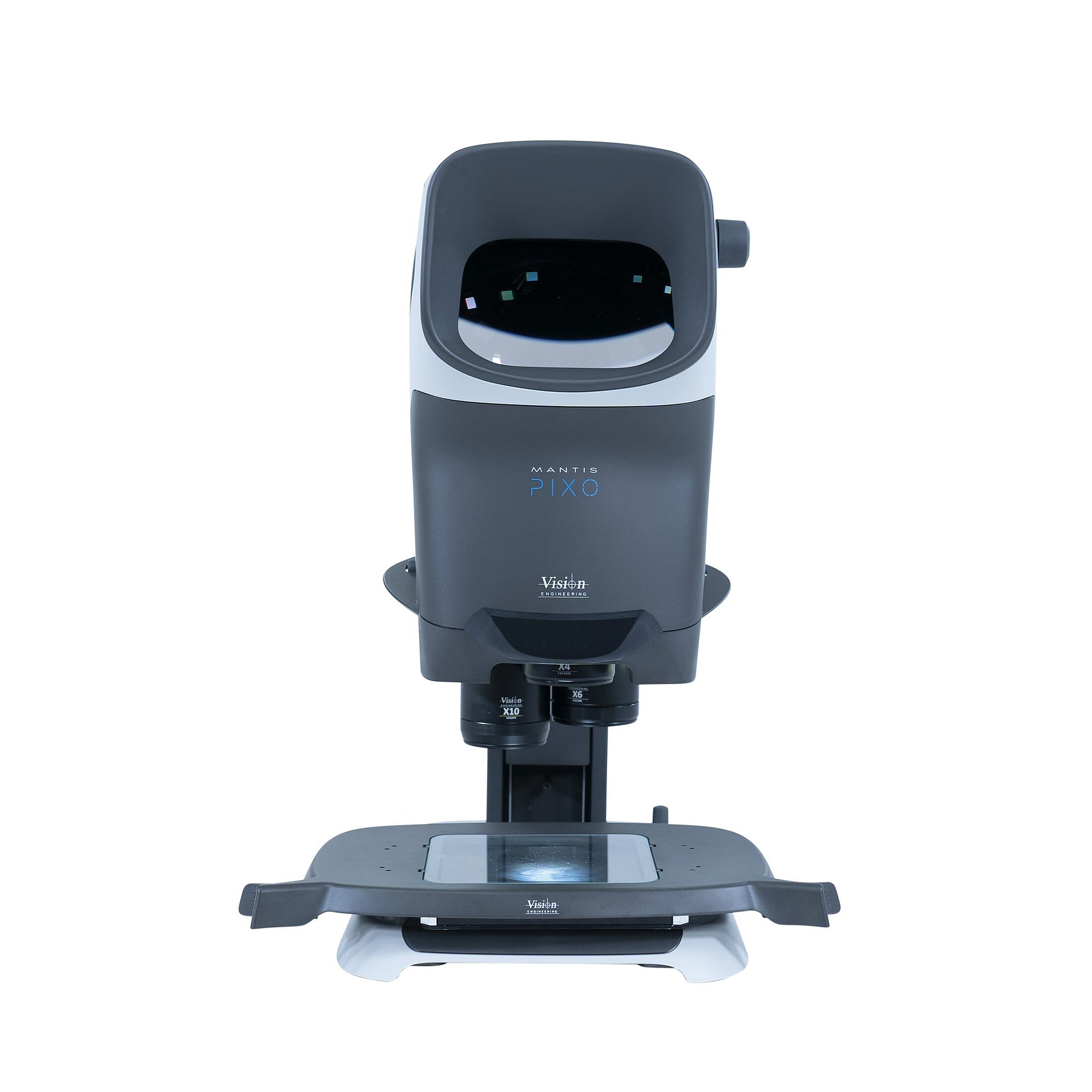

Stereomikroskop Mantis PIXO okularlos 3x bis 15x mit HD-Kamera und Tischstativ - Vision SMP211

Das Mantis PIXO verbindet die okularlose Stereobetrachtung von 3x bis 15x mit einer integrierten HD-Kamera. Was der Prüfer sieht, lässt sich als Bild oder Video festhalten, mit Anmerkungen versehen und mit eigenen Overlays vergleichen, ohne dass ein zweiter Aufbau für die Dokumentation nötig wird.

Vorteile im Detail

• Integrierte HD-Kamera mit Video- und Bilderfassung, Prüfbefunde werden direkt am Platz dokumentiert.
• Bildanmerkung, Beschriftung und benutzerdefinierte Overlays erlauben den Soll-Ist-Vergleich am Bildschirm.
• Vergrößerung 3x bis 15x mit 3-fach Objektivwechsler, drei Stufen stehen ohne Umbau bereit.
• Dynamische 3D-Beleuchtung hebt Struktur, Kratzer und Lötstellen plastisch hervor.
• Stabila Tischstativ mit 150 mm Höhe im Arbeitsbereich, 218 mm Ausragung und Platz für Objekte bis 146 mm Höhe.
• Weiß- und UV-Beleuchtung ist als Option vorgesehen, etwa für die Prüfung von Schutzlack.
• Der Stereokopf MPH001 wird ohne Objektive geliefert, die Vergrößerung wird passend zur Aufgabe bestellt.

Stativ

Das Stabila Tischstativ baut kompakt und steht ruhig, es bietet einen großen Fokussierbereich und nimmt auf Wunsch eine Durchlichteinheit auf. Damit belegt der Prüfplatz wenig Fläche, ohne an Stabilität zu verlieren.

Technische Daten

Einsatzbereiche

Inspektion und Rework in der Elektronikfertigung, Prüfung von Baugruppen in der Medizintechnik, Mechatronik, Luft- und Raumfahrt sowie Automotive, dazu Laborarbeit in den Biowissenschaften.

Kompatibilität und Lieferumfang

Der Lieferumfang umfasst MANTIS PIXO Stereo-Inspektionsmikroskop mit Stabila Tischstativ, Stereokopf MPH001 ohne Objektive mit LED-Beleuchtung, Stativ MTB210, Bodenplatte MTB211, Staubschutzhülle MTA360 und Netzteil MTA330. Objektive gehören nicht zum Lieferumfang und werden nach der benötigten Vergrößerung gewählt. Gewicht, Maße des Gesamtsystems, EAN und Zolltarifnummer sind in den Lieferantendaten nicht angegeben, die Eigenschaftstabelle führt das System nicht als ESD gerecht.
