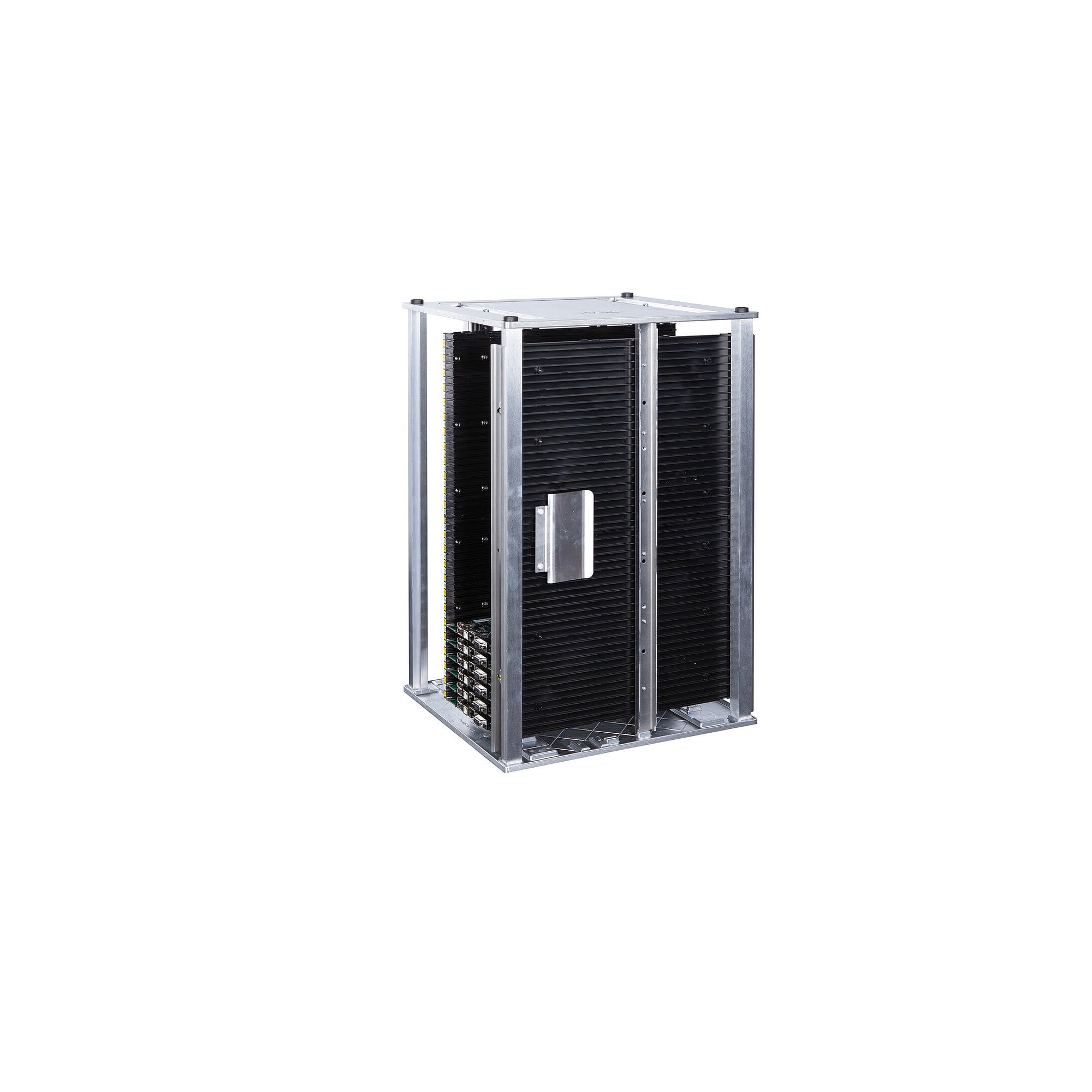

Leiterplattenmagazin 6002.3 Metall mit Schraubklemmung 40 bis 250 mm - cab 8919906
Das Metallmagazin 6002.3 der Serie 6000 nimmt Leiterplatten von 40 bis 250 mm Breite und 387 mm Länge auf. Die Stegwand wird über vier Schraubklemmen auf die Leiterplattenbreite eingestellt, Deck- und Grundplatte sind bis auf die Führungsnuten geschlossen. Einschübe und Umgebung sind bis 200 °C temperaturbeständig.
- Fachhändler seit 2009
- Rechnungskauf für Stammkunden
- Weltweiter Versand
- Detailfragen mit dem Hersteller
Beschreibung
Das Leiterplattenmagazin 6002.3 puffert Baugruppen von 40 bis 250 mm Breite und 387 mm Länge und schützt sie beim Transport zwischen den Fertigungsschritten. Deck- und Grundplatte sind bis auf die Führungsnuten geschlossen, das hält Staub fern und erhöht die Steifigkeit des Gehäuses.
Vorteile im Detail
- Die Stegwand wird über vier Schraubklemmen gelöst und auf die gewünschte Leiterplattenbreite von 40 bis 250 mm gesetzt.
- Geschlossene Deck- und Grundplatte, von oben und unten kann nichts in das Magazin eindringen.
- Einschübe und Umgebung bis 200 °C temperaturbeständig, das Magazin bleibt auch in warmen Linienabschnitten einsetzbar.
- Grundplatte aus Aluminiumguss und Stegwand aus Metall, Außenmaß 320 x 563 x 400 mm.
- ESD-gerecht nach Herstellerangabe, damit für Arbeitsplätze und Linienabschnitte mit ESD-Schutz vorgesehen.
Einsatzbereiche
Zwischenlagern und Transportieren von Leiterplatten in der Elektronikfertigung, Pufferstrecke an der Linie sowie Bereitstellung an Prüf- und Nacharbeitsplätzen.
Technische Daten
| Merkmal | Wert |
|---|---|
| Länge | 400 mm |
| Breite | 320 mm |
| Höhe | 563 mm |
| Verkaufseinheit | 1 Stück |
| Inhaltseinheit | 1 Stück |
| Inkl. Batterie | nein |
| Nettogewicht (Hersteller) | 7,2 kg |
| Montageart | montiert |
| ESD gerecht | ja |
| Serie des Leiterplattenmagazins | Serie 6000 |
| Material des Leiterplattenmagazins | Metall |
| Temperatur Einschübe | 200 °C |
| Temperatur Umgebung | 200 °C |
| Material Stegwand | Metall |
| Material Grundplatte | Aluminiumguss |
| Leiterplattenbreite | 40 bis 250 mm |
| Leiterplattenlänge | 387 mm |
| Gewicht | 7,2 kg |
| Hersteller | cab |
| Hersteller-Nr. | 8919906 |
| GPSR Herstellerdaten | CAB Produkttechnik, Wilhelm-Schickard-Straße 14, DE-76131 Karlsruhe, www.cabgmbh.com |
| Artikelzustand | Neu |
| Artikel-Authentizität | Originalprodukt |
| Ausführung | ESD (antistatisch) |
Lieferumfang
Das Magazin wird montiert geliefert, die Transportsicherung Typ B ist enthalten. Typ A und Typ C sind optional bestellbar. Bei teilmontierten Magazinen liegen die Transportsicherungen separat bei.
