Bremsprüfelement TASS TR1, 3 bis 6 Nm - Bosch Rexroth 3609438114

Abweichungen an Einbauschraubern fallen oft erst spät auf. Das TASS Element TR1 3-6 Nm verlagert die Kontrolle an die eingebaute Spindel selbst und meldet nach jedem Prüflauf sofort zurück, ob Drehmoment, Drehwinkel und Linearität stimmen. Als kleinste Baugröße der TASS Elemente ist TR1 mit Schlüsselweite 15 mm und 121 mm Länge l3 ausgeführt und wiegt 0,22 kg.

Vorteile

• Drei Parameter in einem Durchgang: zwei Drehmomentwerte, Drehwinkel und Linearität, ohne zweiten Prüfaufbau
• Sofortige Rückmeldung nach dem Prüflauf, eine Entscheidung über Freigabe oder Nachjustage ist direkt möglich
• Prüfung im eingebauten Zustand, die Schraubspindel bleibt in der Anlage und der Takt wird kaum unterbrochen
• Kennwerte M1 3 Nm und M2 6 Nm decken den Arbeitsbereich laut Bezeichnung ab, M3 ist mit 7,5 Nm angegeben
• Baugröße TR1 mit 0,22 kg Gewicht und Schlüsselweite 15 mm, das Element lässt sich an der Station handhaben

Einsatzbereiche

• Tägliche Validierung von Schraubstationen im Bereich 3 bis 6 Nm
• Einstellen von Schraubern nach Wartung oder Umbau der Spindel
• Kontrolle von Hand- und Einbauschraubern mit Sollwert in diesem Drehmomentfenster

Systemzugehörigkeit

• TASS (Tool Analysis and Setup System) von Bosch Rexroth, Baugröße TR1 mit Elementen von 1 bis 10 Nm

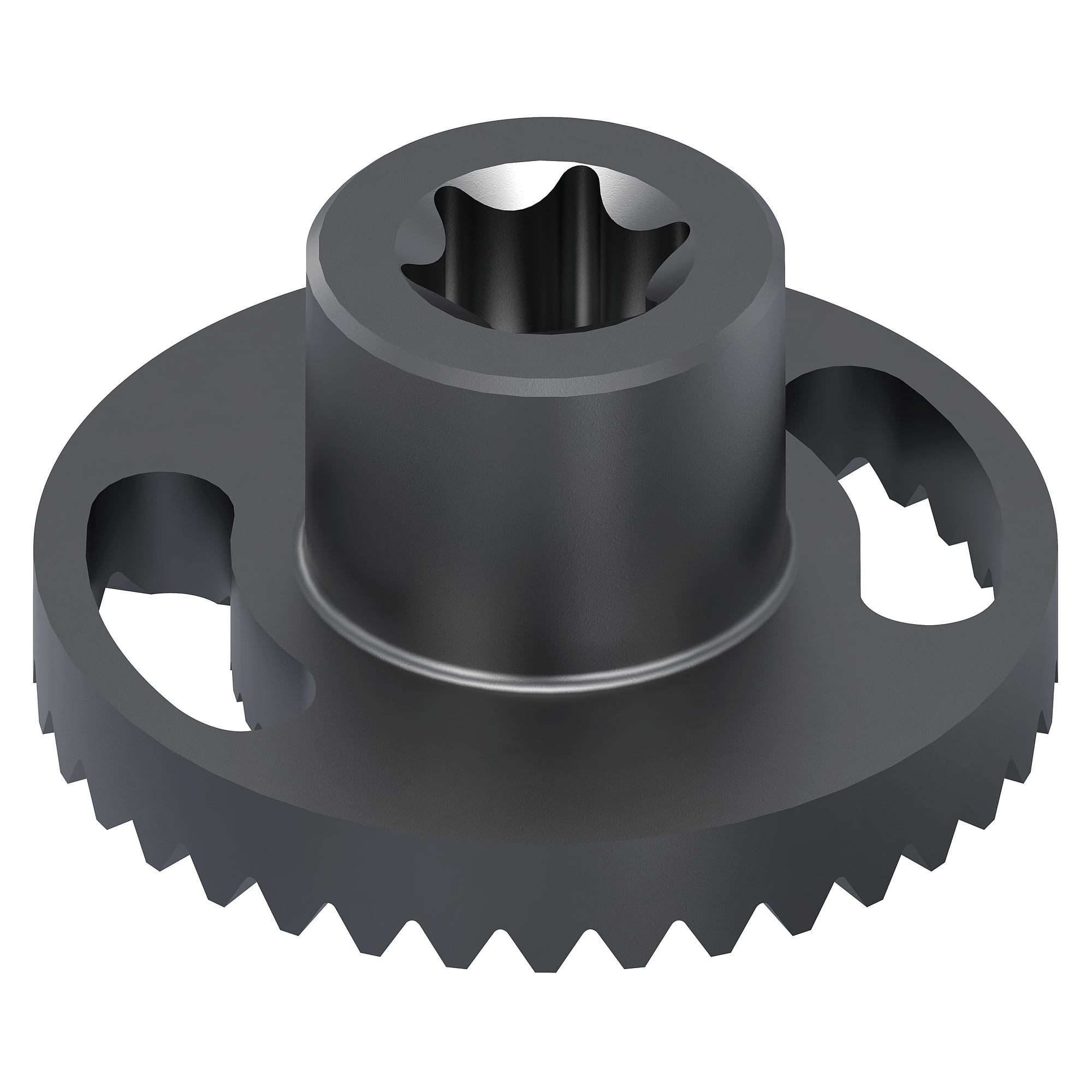

• Wechselteile passen die Aufnahme an den Schraubfall an (Innen- und Außensechskant, Torx, Innengewinde)
• Aufnahme TASS FIX TR1 (Bosch Rexroth 3609438001) für den festen Einbau am Prüfplatz
