Bosch Rexroth 3842998761. Hub-Dreheinheit, HD 2/H SIZE2

Name: Bosch Rexroth 3842998761. Hub-Dreheinheit, HD 2/H SIZE2
Brand: Bosch Rexroth
SKU: BRR-3842998761
Price: 8521.423401 EUR
Availability: InStock

8.521,42 € 7.160,86 €

exkl. Versandkosten

Artikel

BRR-3842998761

Hersteller-Nr.

3842998761

Hub WT über Förderniveau ca. 50 mm
Verfügbar in 3 Baugrößen (BG) für Gesamtmasse WT bis 240 kg
– BG 1 und BG 2 zur Verwendung mit Werkstückträgern WT 2 und WT 2/F
– BG 3 zur Verwendung mit Werkstückträgern WT 2/H und WT 2/F-H

Zum Ende der Bildgalerie springen

Zum Anfang der Bildgalerie springen

Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

Häufig zusammen gekauft

Dieser Artikel: Bosch Rexroth 3842998761. Hub-Dreheinheit, HD 2/H SIZE2
8.521,42 € 7.160,86 €
exkl. Versandkosten

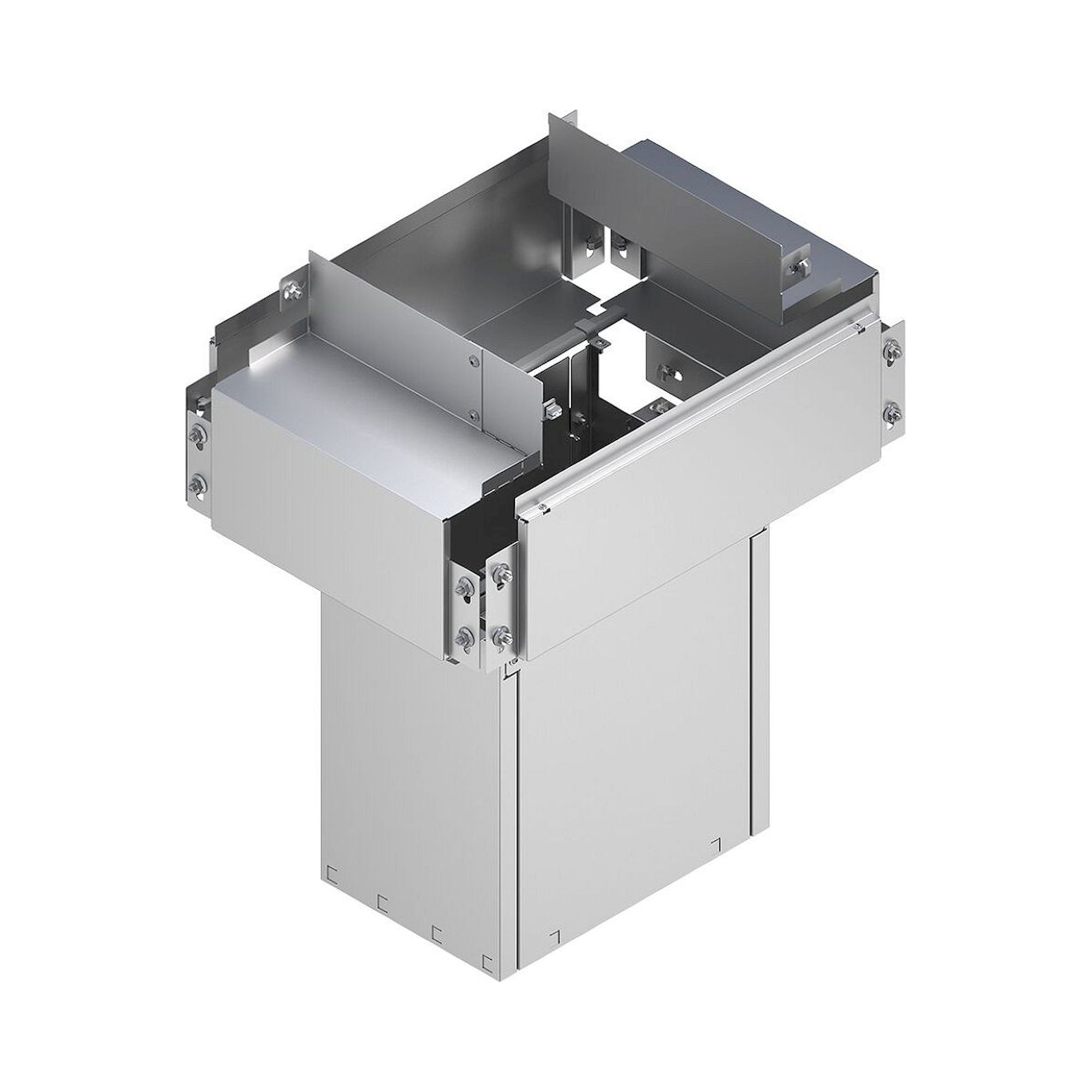

Bosch Rexroth 3842552614. SchutzKasten, HD 2/H 480X480 180°
889,54 € 747,51 €
exkl. Versandkosten
Bosch Rexroth 3842525861. Hub-Dreheinheit, HD2 B240*LT320 180 40
5.840,06 € 4.907,61 €
exkl. Versandkosten

Details

Merkmale

Rotation um 90° oder 180°
– Zur Rotation quadratischer Werkstückträger um 90° oder 180°
– Zur Rotation nicht quadratischer Werkstückträger um 180°
– Bei einer 90°-Drehung erfolgt die Rückdrehung bei BG 1 und BG 2 unterhalb des Bandes. Reduzierte Taktzeiten durch Rückdrehung während des Werkstückträgerwechsels. Bei BG 3 und 90°-Drehung erfolgt die Rückdrehungüber dem Band
– Mittelstellung nur bei BG 1 und BG 2 in 90°-Ausführung

Produktbeschreibung

Die Hub-Dreheinheit HD 2/H dreht den Werkstückträger in die gewünschte Orientierung.

Einsatzgrenzen der Hub-Dreheinheit HD 2/H

Technische Daten

Artikelnummer			3842998760	3842998761	3842998762	0830100433
Max. Gesamtmasse Werkstückträger	m_G	kg	240	240	240
Baugröße	BG		BG 1	BG 2	BG 3
Höhe bis Förderniveau	h	mm	50	50	50

Symbole/Schaltpläne

Pneumatikplan der Hub-Dreheinheit HD 2/H: Drehzylinder bei Baugröße 1/2/3, Drehwinkel 90° und 180°

Pneumatikplan der Hub-Dreheinheit HD 2/H: Hubzylinder bei Baugröße 1/2, Drehwinkel 90° (Mehrstellungszylinder)

Pneumatikplan der Hub-Dreheinheit HD 2/H: Hubzylinder bei Baugröße 1/2, Drehwinkel 180°

Pneumatikplan der Hub-Dreheinheit HD 2/H: Hubzylinder bei Baugröße 3, Drehwinkel 90° und 180°

Abmessungen

Abmessungen BG 1/BG 2

Baugröße	Breite	H	H1	H2	H3	H4	H5	H6	H7	L	L1	L2	L3	L4	L5	L6
	b_WT
	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
BG 1	240	336,4	120,4	76	56	672,2	351,2	181	161	597	507	255	47,5	597	507	57
BG 1	320	336,4	120,4	76	56	672,2	351,2	181	161	597	507	335	87,5	597	507	57
BG 1	400	336,4	120,4	76	56	672,2	351,2	181	161	597	507	415	127,5	597	507	57
BG 2	400	363,5	137,5	86	66	701,9	370,9	191	171	675	585	415	84,0	675	585	57
BG 2	480	363,5	137,5	86	66	701,9	370,9	191	171	675	585	495	124,0	675	585	57
BG 2	640	363,5	137,5	86	66	701,9	370,9	191	171	675	585	655	204,0	725	635	82
BG 2	800	363,5	137,5	86	66	701,9	370,9	191	171	675	585	815	284,0	725	635	82

Abmessungen BG 3

*Einstellung des Drehwinkels

Abmessungen BG 3

Baugröße	Breite	L	L1	L2	L3	L4
	b_WT
	(mm)	(mm)	(mm)	(mm)	(mm)	(mm)
BG 3	800	847	757	815	192,5	57,0
BG 3	1040	1040	950	1055	312,5	153,5
BG 3	1200	1190	1100	1215	392,5	228,5

Zubehör

Erforderliches Zubehör

Schutzkästen
Stützen bei BG 2 ab 50 kg
Stützen bei BG 3 generell
Zylinderschalter (0830100433) für die Hubstellungen oben/Mitte/unten
Sensor für die Drehbewegung bei 0°/180° oder 0°/90°

Empfohlenes Zubehör

Vereinzeler VE 2 oder VE 2/D zum gedämpften Stoppen eines Werkstückträgers
Für BG 3: Vereinzeler VE 2/D-100, VE 2/D-250

Sensor M12 mit Steckanschluss M8x1

Bestellangaben

Bestellparameter

Artikelnummer		3842998760	3842998761	3842998762	0830100433
b_WT (mm)	Breite Werkstückträger	240; 320; 400	400; 480; 640; 800	800; 1040; 1200
l_T (mm)	Länge in Transportrichtung	240; 320; 400	400; 480; 640; 800; 1040	800; 1040; 1200
AO	Anbauort Kunststoff-Gleitprofil: AO=2 Stahl-Gleitprofil: AO=0; 1; 2	80; 100

	Artikelnummer
Hub-Dreheinheit HD 2/H BG1	3842998760
Hub-Dreheinheit HD 2/H BG2	3842998761
Hub-Dreheinheit HD 2/H BG3	3842998762
Sensor ST6-PN-M12R-030	0830100433

Information

Weitere Informationen
Ausführung	TEC
Hersteller-Nr.	3842998761
Hersteller	Bosch Rexroth
Ursprungsland	Deutschland
Gewicht	0.009900
Zolltarifnummer	84313900
GPSR Herstellerdaten	Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität	Originalprodukt
Artikelzustand	Neu
