Positionieren und Orientieren

Transfersystem Bosch Rexroth TS 2plus

Positionieren und Orientieren im Transfersystem TS 2plus von Bosch Rexroth umfasst Baugruppen, die den Werkstückträger auf der Strecke gezielt anhalten, ausrichten und für Bearbeitungsvorgänge fixieren. Das Sortiment reicht von Positioniereinheiten (PE 2/XP BG1 und BG2) über Innenführungen (WT2, Längen 150 bis 600 mm) bis zu Ambossplatten (HP2/K, Formate 160x160 bis 240x320 mm) und Zentrierstiften (D12x39, D12x30, abgeflachte Varianten).

Die Positioniereinheiten der Baureihe PE 2 sind in mehreren Tischbreiten lieferbar (LT160 bis LT400, BWT160 bis BWT320) und lassen sich direkt in das TS-2plus-Streckenprofil einsetzen. Zentrierstifte und Ambossplatten ergänzen die Basispositionierung für präzise Werkzeugaufnahmen bei wiederkehrenden Montage- oder Prüfaufgaben.

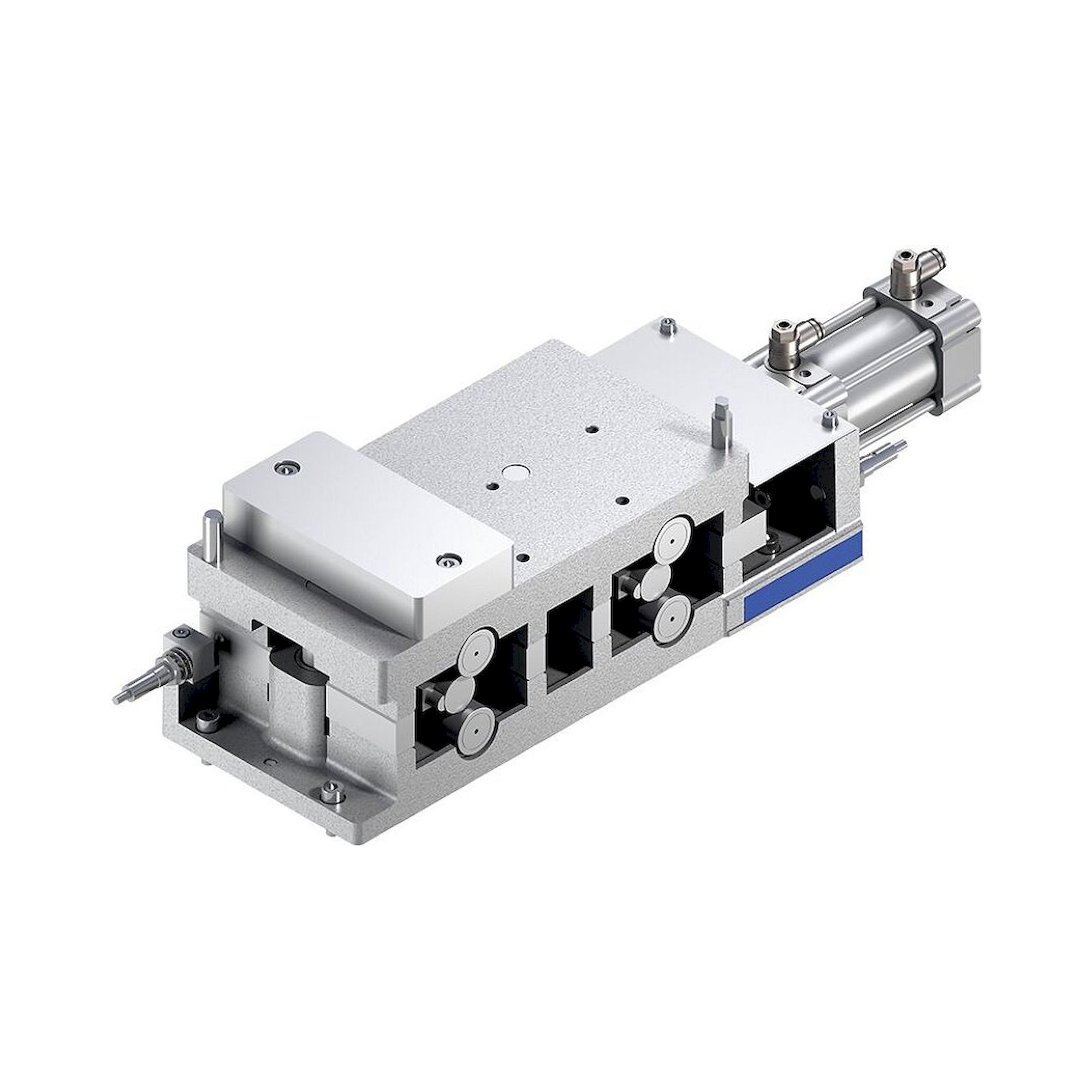

⚙ Positioniereinheit PE 2/XP - in BG1 und BG2, direkt in TS-2plus-Streckenprofil integrierbar

↕ Innenführungen WT2 - Längen 150, 300, 450 und 600 mm für verschiedene Streckenbreiten

⬡ Ambossplatten HP2/K - Formate 160x160 bis 240x320 mm als Gegenlager bei Füge- und Prüfoperationen

✓ Zentrierstifte D12 - Durchmesser 12 mm, gerade und abgeflacht, Längen 30 und 39 mm

📦 PE 2 in Tischbreiten LT160-LT400 - passend zu Werkstückträgern BWT160 bis BWT320

Typ	Tischbreite LT	Werkstückträgerbr. BWT	Einsatz
PE 2/XP BG1	-	160-240	Standardpositionierung, leichtere WT
PE 2/XP BG2	-	240-320	Schwerere WT, breitere Werkstücke
PE 2 LT160*B160	160	160	Schmale Strecken, kompakte Bauteile
PE 2 LT400*B240	400	240	Breitere Bauteile, mittlere Strecke
PE 2 LT400*B320	400	320	Große Werkstücke, maximale Breite

Die Auswahl richtet sich nach der Streckenbreite des installierten TS-2plus-Systems und der Größe des eingesetzten Werkstückträgers. Innenführungen und Zentrierstifte werden dem Positioniertyp entsprechend kombiniert.

Typische Einsatzbereiche: Taktgebundene Montagelinien mit TS 2plus, bei denen Werkstückträger an definierten Stationen angehalten und für Schrauben, Prüfen oder Verkleben ausgerichtet werden müssen. Ambossplatten kommen bei Füge- und Pressoperationen zum Einsatz, Zentrierstifte sichern die Wiederholgenauigkeit bei Werkzeugaufnahmen. Typische Branchen: Elektronikmontage, Automobilzulieferer, Medizintechnikfertigung.
