Bosch Rexroth 3842999002. Hub-Qüreinheit, HQ 2/C-H

Bosch Rexroth
5.733,17 € 4.817,79 €
exkl. Versandkosten
Artikel
BRR-3842999002

Hersteller-Nr.
3842999002
  • Hub-Quereinheit zum Ausschleusen von einer Längs- in eine Querstrecke und umgekehrt
  • Einsatz bei hohen Gesamtmassen bis zu 2 kg/cm auf der kleinsten Werkstückträgerseite und bis zu 240 kg
Zur Wunschliste hinzufügen Zur Vergleichsliste hinzufügen
main product photo
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.

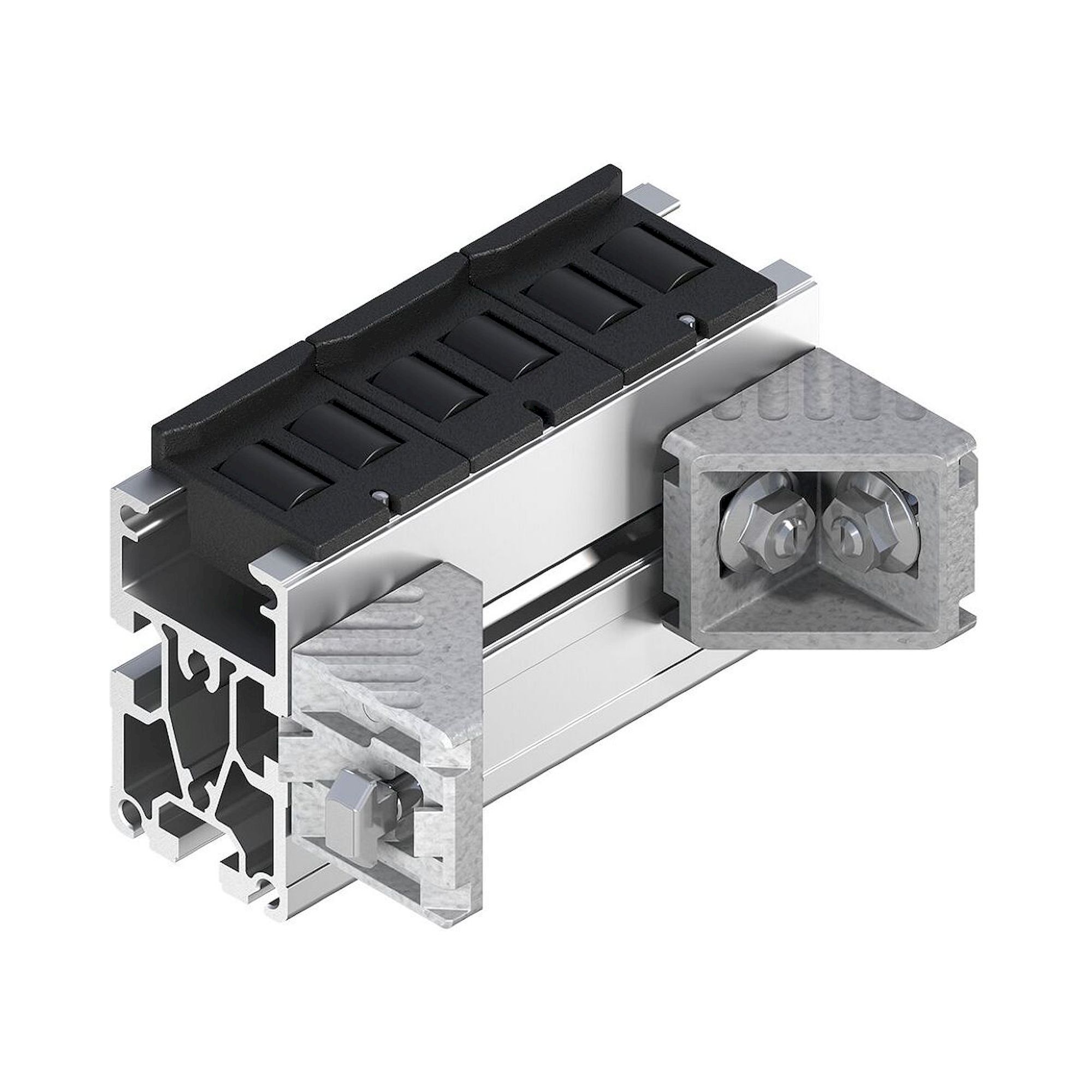

Häufig zusammen gekauft
Merkmale
  • Flache Bauweise ermöglicht Anlagenlayouts in mehreren Ebenen
  • Synchronisierte Hubbewegung der 4 Blockzylinder für gleichmäßge und parallele Hubbewegung
  • Fördermedium: Flachplattenkette
  • Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm Profilbreite oder einer Strecke ST 2/…-H mit 50 mm Profilbreite
  • Kombinierbar mit WT 2, WT 2/F, WT 2/H und WT 2/F-H
  • In ihrer Höhe verstellbare Seitenführungen können je nach Montage als Festanschlag zum Ausschleusen oder als Seitenführung beim Werkstückträgerwechsel dienen
  • Festanschläge in Form von verstellbaren/versetzbaren Seitenführungen aus Bandstahl
  • Reversierbetrieb möglich
  • Staubetrieb nicht zulässig
Produktbeschreibung
Technische Daten
Symbole/Schaltpläne

Schaltbild

1) Nicht im Lieferumfang
Abmessungen

Hub-Quereinheit HQ 2/C-H

Zubehör

Erforderliches Zubehör

Sensor M12x1 zur Stellungsabfrage
Dämpfer zum Aus- bzw. Einschleusen von Werkstückträgern

Empfohlenes Zubehör

Dämpfer DA 2/100-E, DA 2/150-E oder ein Festanschlag (im Lieferumfang) zum Ausschleusen der Werkstückträger WT 2, WT 2/F, WT 2/H und WT 2/F-H. Am Bandende zum Ausschleusen eines Werkstückträgers WT 2 oder WT 2/F kann der Dämpfer DA 2/100-C verwendet werden
Dämpfer DA 2/100-H oder DA 2/250-H zum Ausschleussen der Werkstückträger WT 2/H und WT 2/F-H
Zum Einschleusen der Werkstückträger WT 2 und WT 2/F kann ein Festanschlag (im Lieferumfang) oder der Dämpfer DA 2/100-C verwendet werden, auch in Kombination mit Wippe WI 2, WI 2/X, WI 2/D, WI 2/M möglich
Zum Einschleusen der Werkstückträger WT 2/H und WT 2/F-H können die Dämpfer DA 2/100-H und DA 2/250-H verwendet werden
Lieferhinweise

Lieferzustand

Montiert
Bausätze für Seitenführungen sind beigelegt

Lieferumfang

Inkl. Befestigungsmaterial
Schalterhalter für 12 mm Sensor zur Stellungsabfrage
Bausatz für elektrische Stellungsabfrage
Bausatz Seitenführung für bl ≤ 640 mm oder für bl > 640 mm
Bestellangaben

Bestellparameter

Artikelnummer

 3842999002

bQ (mm)

Spurbreite im Quertransport

 480; 640; 800; 1040; 1200
480.0 ... 1200.0 1)

bL (mm)

Spurbreite im Längstransport

 640; 800; 1040; 1200
640.0 ... 1200.0 1)

bQ x bL (mm x mm)

Kombinationsmöglichkeiten

 480 … 800 x 640  ...  800

vN (m/min) 2)

Nenngeschwindigkeit

 0; 6; 9; 12; 15; 18

U, f (V, Hz)

Spannung, Frequenz

 siehe Motordaten

AT

Motoranschluss
S: Kabel/Stecker
K: Klemmenkasten

 S; K

MA 3)

Motoranbau
R: rechts
L: links
M: mitte

 R; L; M
1) Individuelle Breitenvarianten möglich
2) vN = 0: ohne Motor und ohne Getriebe
3) MA = M ab bQ ≥ 640 mm

Artikelnummer
Hub-Quereinheit HQ 2/C-H 3842999002
Weitere Informationen
Ausführung TEC
Hersteller-Nr. 3842999002
Hersteller Bosch Rexroth
Ursprungsland Deutschland
Gewicht 0.009900
Zolltarifnummer 84313900
GPSR Herstellerdaten Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com
Artikel-Authentizität Originalprodukt
Artikelzustand Neu
