Was ist ein Quertransportsystem und welche industriellen Anwendungen gibt es für das Bosch Rexroth TS 2plus?

Ein Quertransportsystem für das Bosch Rexroth Transfersystem TS 2plus ermöglicht die perpendiculare Beförderung von Werkstückträgern zu den Hauptförderstrecken mittels elektrischer Quereinheiten (EQ 2) und Hub-Quereinheiten (HQ 2). Das System findet primär in der Automobilindustrie, Elektronikfertigung und im Maschinenbau Anwendung, wo flexible Materialflussprozesse zwischen parallelen Fertigungslinien erforderlich sind. Die Technologie optimiert Zykluszeiten durch direkten Quertransfer ohne Umwege über konventionelle Fördertechnik und ermöglicht kompakte Anlagenlayouts mit hoher Durchsatzleistung in der automatisierten Montage und Prüftechnik.

Welche technischen Kriterien sind bei der Auswahl von Quereinheiten für das TS 2plus relevant?

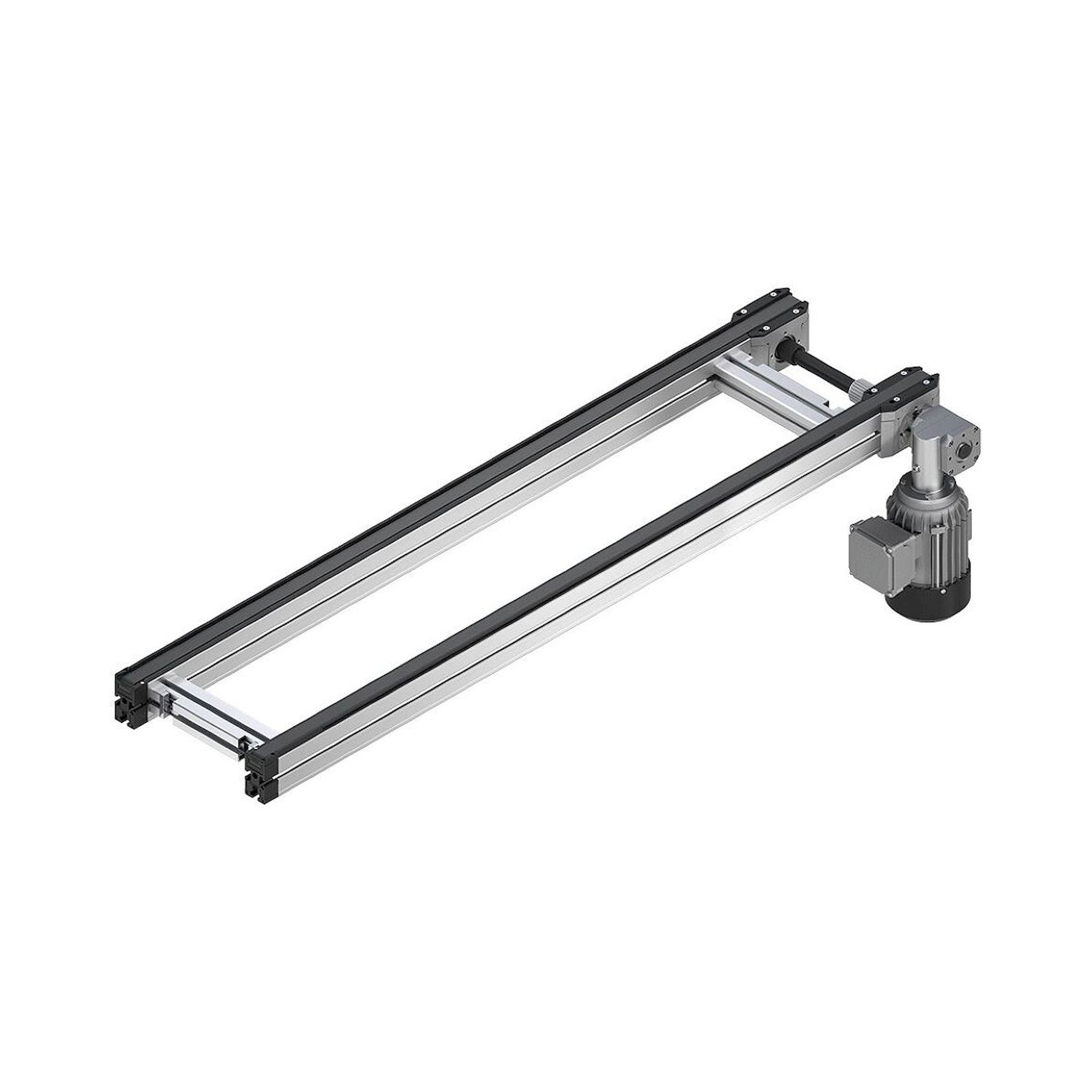

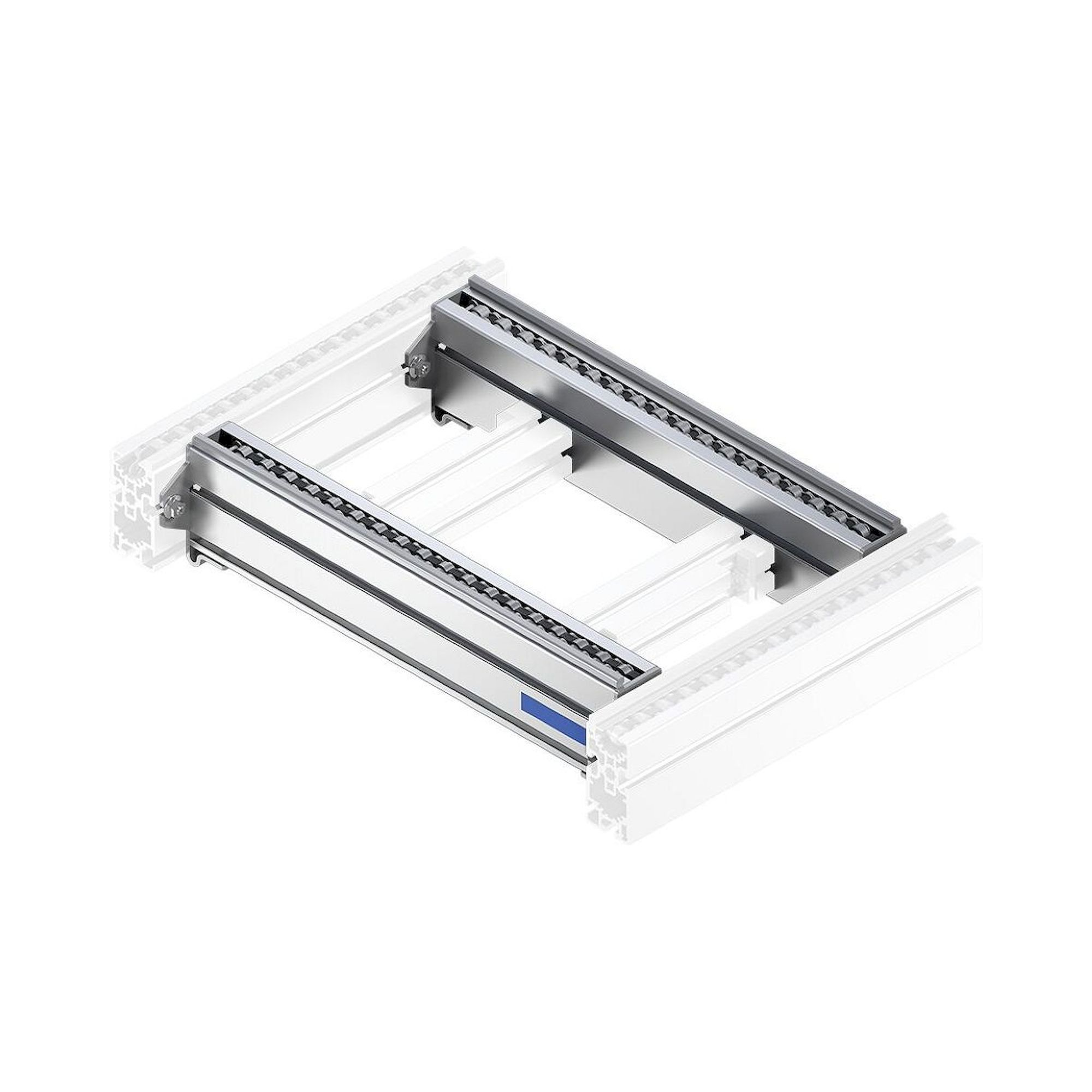

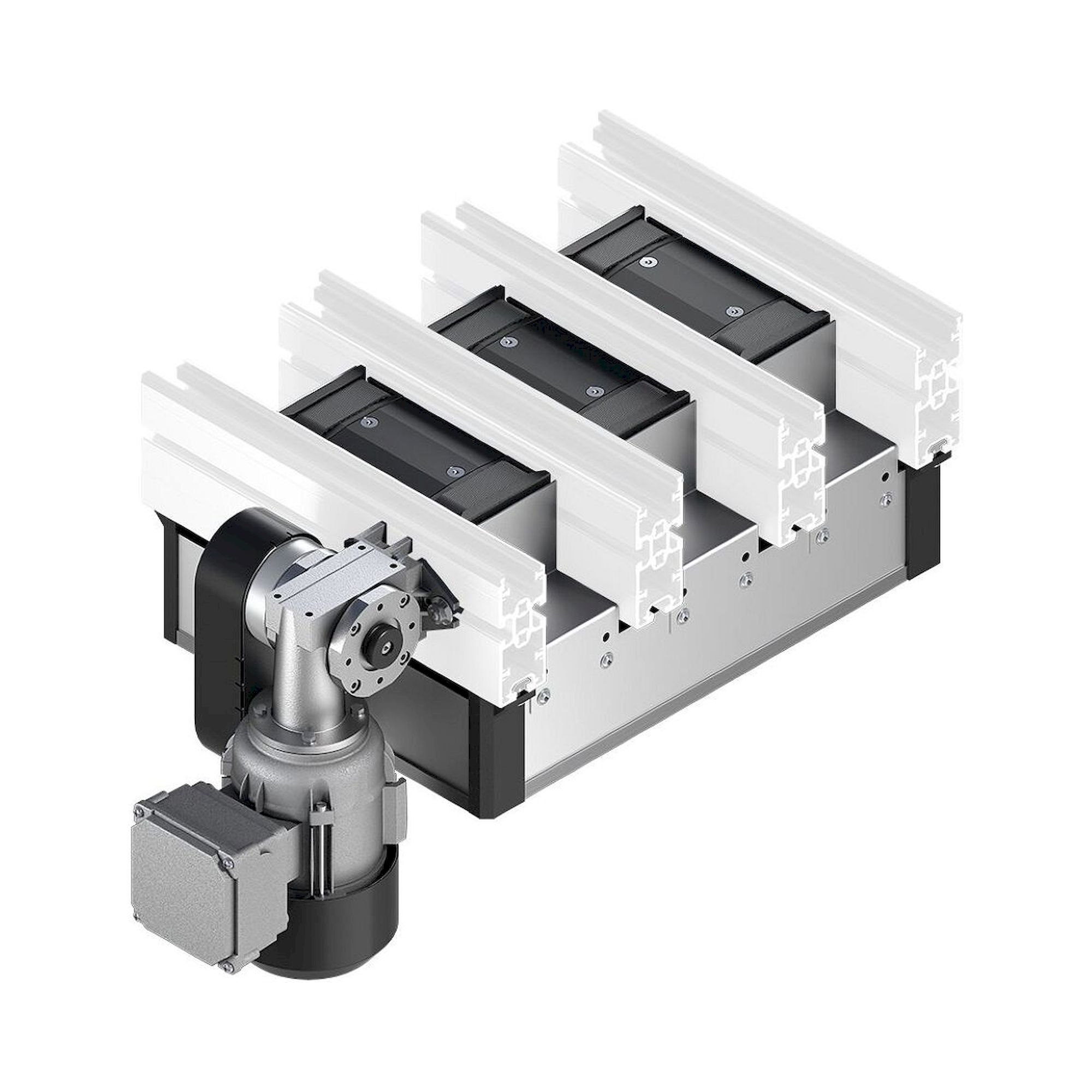

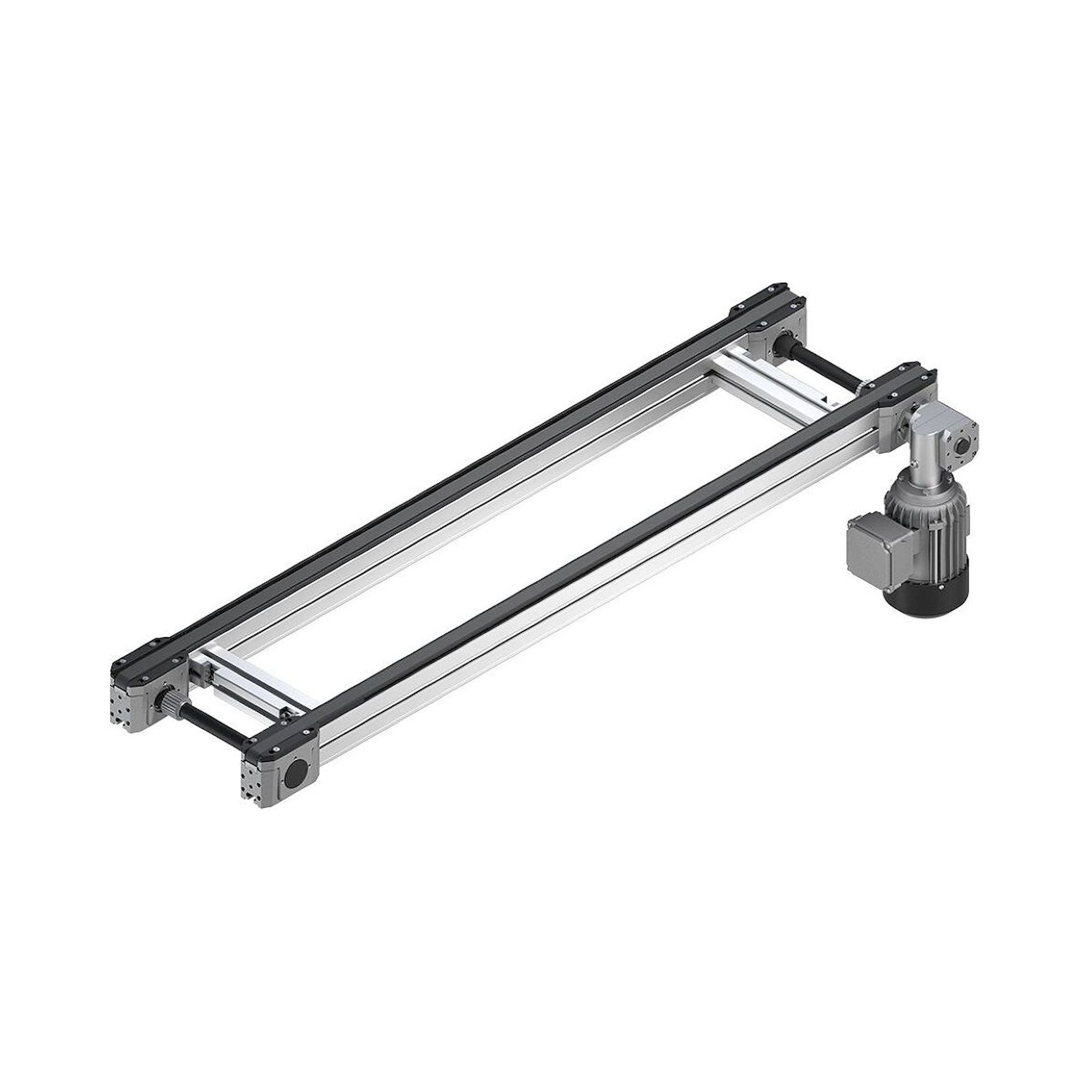

Die Auswahl von Quereinheiten für das Bosch Rexroth TS 2plus System erfolgt anhand der Hubhöhe, Transportrichtung und Integration in bestehende Bandstrecken (BS 2) oder Rollenstrecken (RS 2). Elektrische Quereinheiten wie EQ 2/TR 90 bieten 90-Grad-Transferfunktion, während Hub-Quereinheiten HQ 2/C-H vertikale Hebefunktionen mit definierten Hubhöhen bereitstellen. Die maximale Nutzlänge der Rollenstrecken RS 2/H liegt bei 1000 mm, was die Dimensionierung des Quertransportsystems bestimmt. Weitere Kriterien umfassen die Werkstückträger-Abmessungen, erforderliche Positioniergenauigkeit von ±0,1 mm und die maximale Nutzlast bis 50 kg je nach Modulkonfiguration.

Welche DIN- und EN-Normen gelten für Quertransportsysteme in industriellen Transferanlagen?

Quertransportsysteme des Bosch Rexroth TS 2plus unterliegen der DIN EN 619 für stetige Förderer und der DIN EN ISO 12100 für Maschinensicherheit. Die elektrischen Komponenten der Quereinheiten entsprechen der DIN EN 60204-1 für elektrische Ausrüstung von Maschinen sowie der EMV-Richtlinie DIN EN 61000-6-2 für industrielle Umgebungen. Bei Integration in ESD-Arbeitsplätze ist zusätzlich die DIN EN 61340-5-1 für elektrostatische Entladungen anzuwenden. Pneumatische Antriebe müssen die DIN EN ISO 4414 für Druckluftanlagen erfüllen und bei ATEX-Bereichen die entsprechende Explosionsschutz-Richtlinie 2014/34/EU beachten.

Was unterscheidet die verschiedenen Quereinheits-Varianten EQ 2/TR, EQ 2/T und HQ 2 im TS 2plus System?

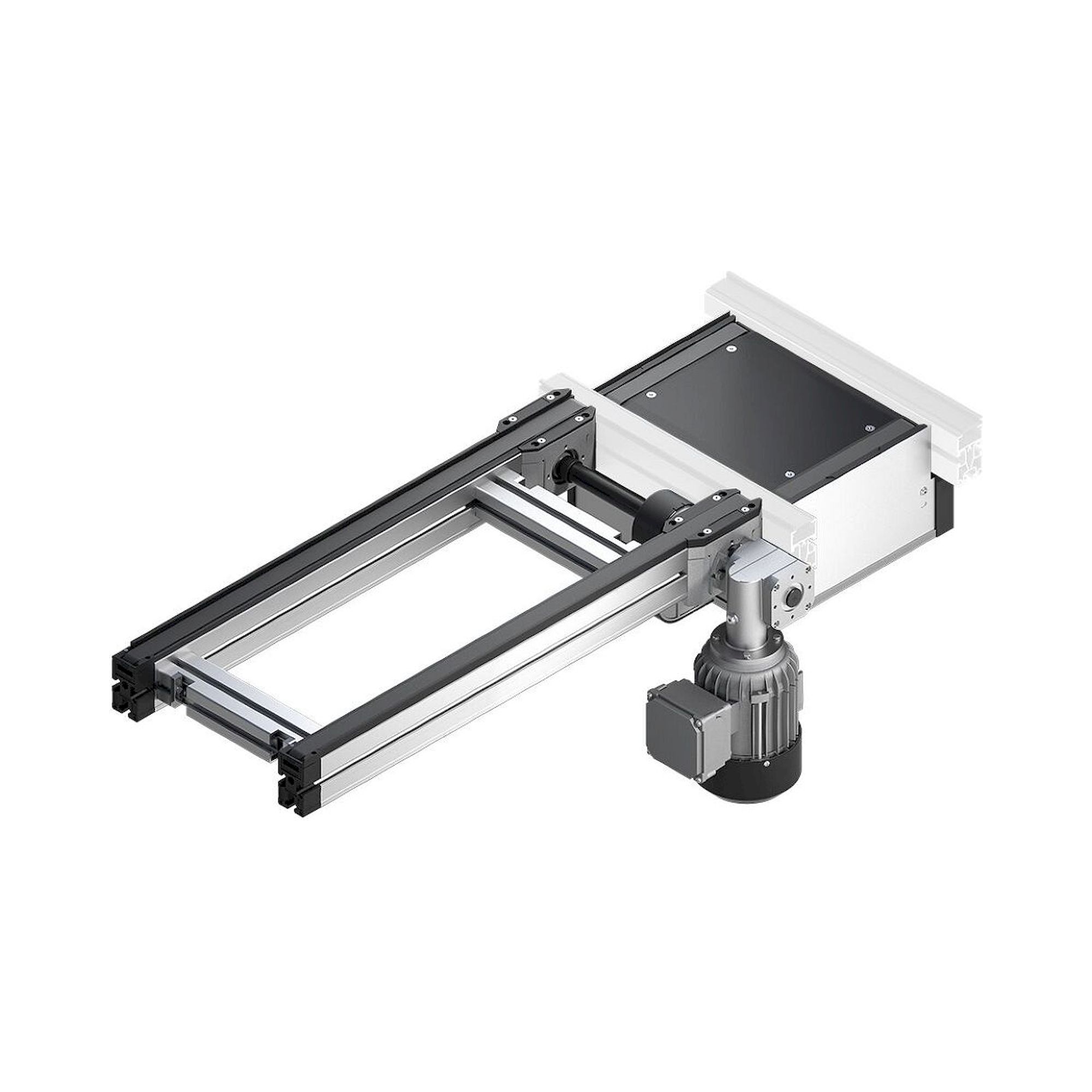

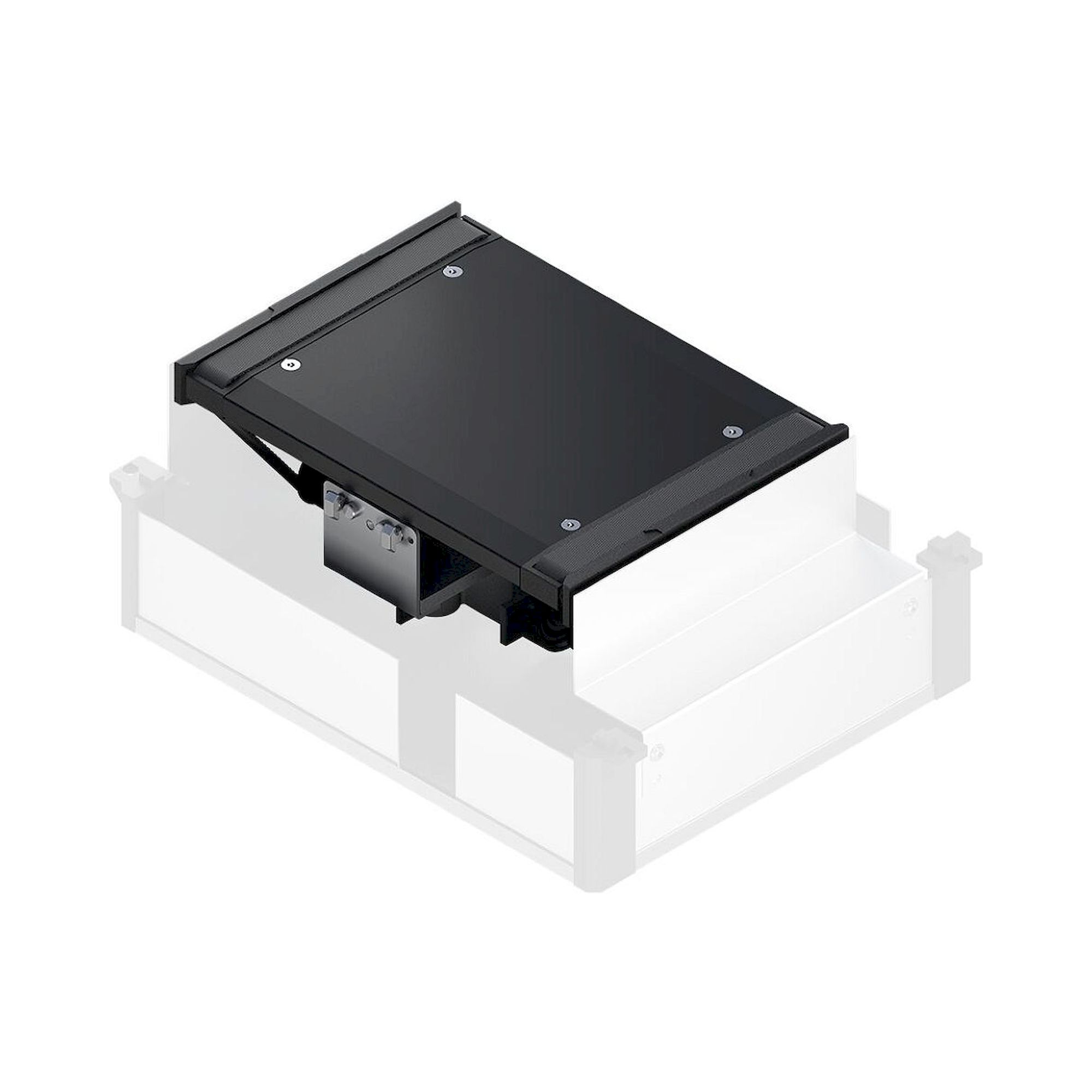

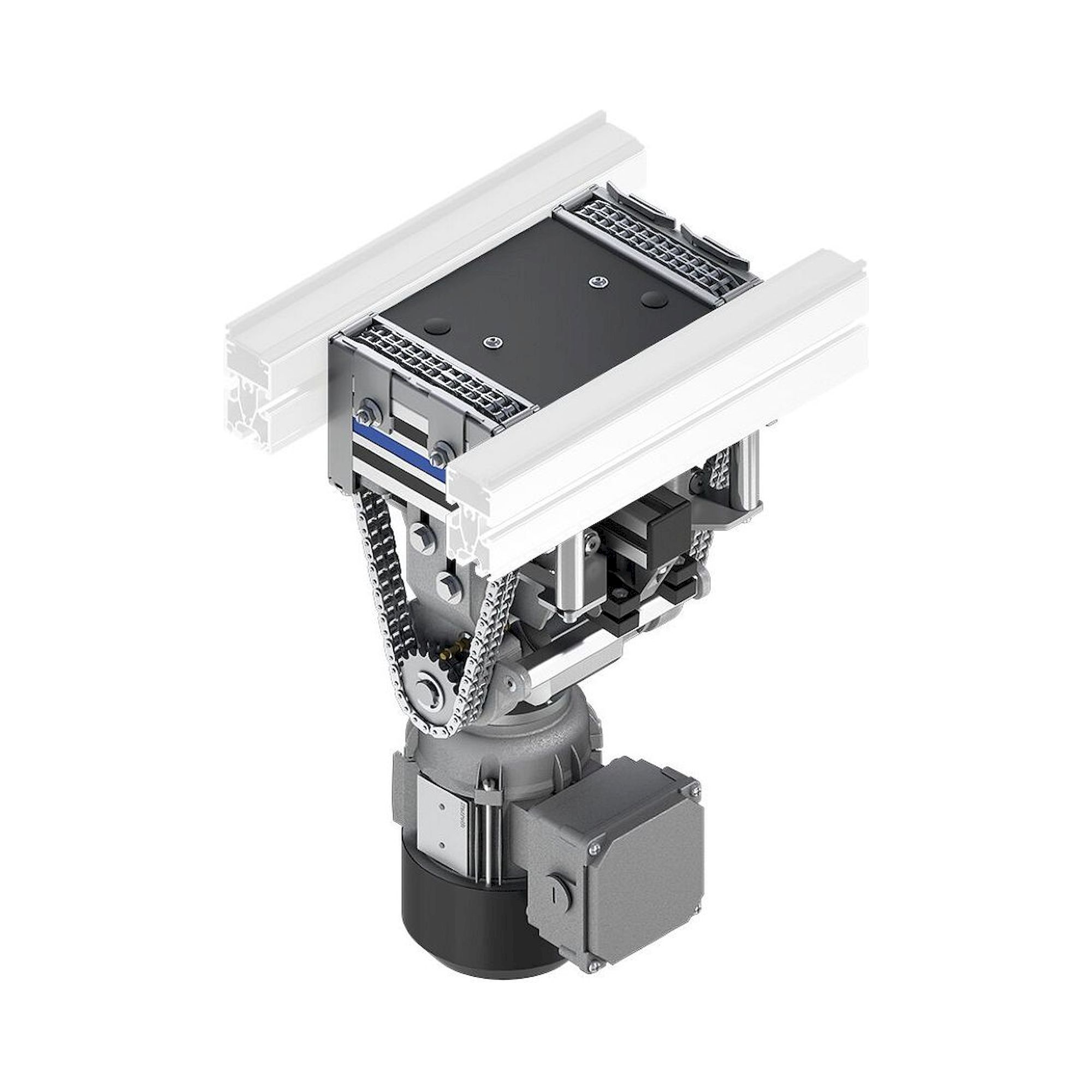

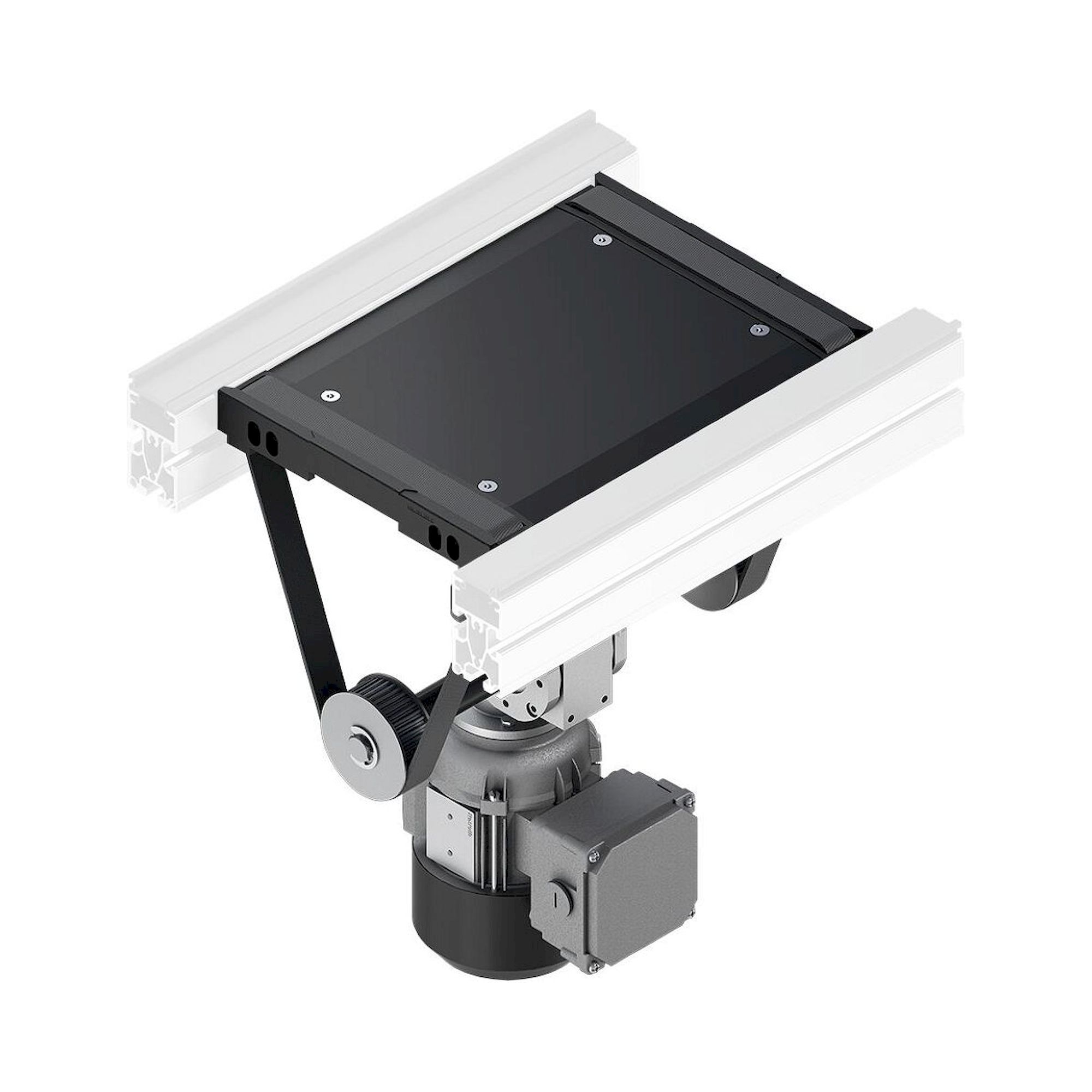

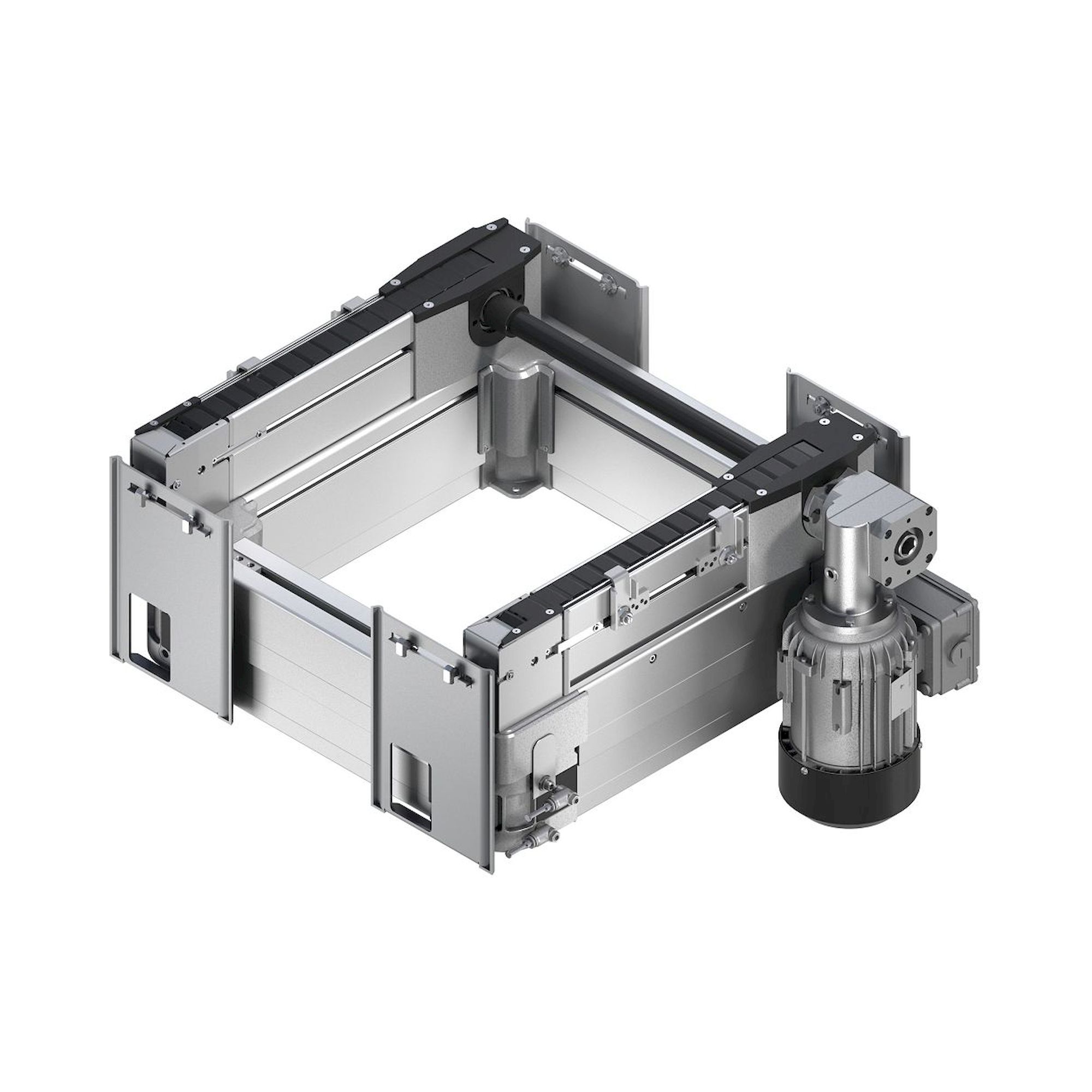

Die elektrischen Quereinheiten EQ 2/TR ermöglichen bidirektionalen Transport mit Rücklauf, während EQ 2/T nur unidirektionalen Transfer bieten und EQ 2/TE erweiterte Endlagenerkennung integrieren. Hub-Quereinheiten HQ 2/C-H verfügen über kombinierte Hub- und Transportfunktion für vertikale Werkstückhandhabung, während HQ 2/U reine Hubbewegungen ohne Quertransport ausführen. Die Variante EQ 2/TR 90 ist speziell für 90-Grad-Richtungsänderungen konzipiert und arbeitet mit pneumatischen Antrieben bei 6 bar Betriebsdruck. Alle Varianten sind mit dem modularen 40x40 mm Profilsystem kompatibel und bieten Transportgeschwindigkeiten zwischen 0,1 und 1,5 m/s je nach Anwendungsanforderung.

Welche Installationsanforderungen gelten für die Integration von Quereinheiten in bestehende TS 2plus Systeme?

Die Installation von Quereinheiten im TS 2plus System erfordert eine stabile Fundamentierung nach DIN EN 1090-2 mit Ebenheitstoleranz von ±0,5 mm über die Anlagenlänge. Elektrische Quereinheiten benötigen 24V DC Versorgung nach DIN EN 60204-1 und pneumatische Varianten einen Druckluftanschluss mit 6 bar Betriebsdruck gemäß DIN ISO 8573-1 Druckluftqualität Klasse 3. Die mechanische Ankopplung an Bandstrecken BS 2 oder Rollenstrecken RS 2 erfolgt über genormte T-Nutverbindungen im 40x40 mm Profilsystem. Zusätzlich ist ein Mindestabstand von 100 mm zu benachbarten Komponenten einzuhalten und die Verkabelung muss den Industrieschutz IP 54 erfüllen.

Welche Schutzart und Betriebstemperaturen sind für Quertransportkomponenten im TS 2plus spezifiziert?

Die Quereinheiten des Bosch Rexroth TS 2plus Systems besitzen Schutzart IP 54 nach DIN EN 60529 für industrielle Fertigungsumgebungen mit Staub- und Spritzwasserschutz. Der zulässige Betriebstemperaturbereich liegt zwischen +5°C und +40°C bei relativer Luftfeuchtigkeit bis 85% nicht kondensierend nach DIN EN 60068-2-78. Pneumatische Komponenten arbeiten mit Betriebsdruck von 4 bis 8 bar, wobei der Nenndruck bei 6 bar liegt und eine Druckluftqualität nach ISO 8573-1 Klasse 3 vorausgesetzt wird. Die elektrischen Antriebe sind für Dauerbetrieb bei Umgebungstemperaturen bis 40°C ausgelegt und verfügen über integrierte Temperaturüberwachung mit automatischer Abschaltung bei Überhitzung.

Welche Wartungsintervalle und Inspektionszyklen gelten für Quereinheiten im Dauerbetrieb?

Quereinheiten des TS 2plus Systems erfordern quartalsweise Sichtprüfung der mechanischen Führungen und halbjährliche Schmierung der Linearlager nach DIN 51825 mit Lithium-Komplexfett NLGI 2. Die elektrischen Komponenten der EQ 2-Varianten benötigen jährliche Isolationsprüfung nach DIN VDE 0701-0702 sowie Überprüfung der Endschalter und Sensorfunktionen. Bei pneumatischen Hub-Quereinheiten HQ 2 ist alle 8000 Betriebsstunden eine Dichtungsprüfung durchzuführen, wobei die Verschleißteile eine Standzeit von etwa 2 Millionen Zyklen aufweisen. Zusätzlich sind monatlich die Druckluftfilter zu kontrollieren und bei Bedarf die Kondensatablässe der pneumatischen Baugruppen zu betätigen.

Quertransport

Transfersystem Bosch Rexroth TS 2plus

Das Bosch Rexroth Transfersystem TS 2plus nutzt Quertransport-Module, um Werkstückträger senkrecht zur Hauptförderrichtung zu verfahren - eine technisch präzise Lösung für verkettete Montagelinien mit Palettenbreiten von 160 bis 320 mm und Transportgeschwindigkeiten von typisch 0,1 bis 0,5 m/s. Die Quertransport-Einheiten arbeiten nach dem bewährten Riemenantriebsprinzip des TS 2plus und erfüllen die Anforderungen der Maschinenrichtlinie 2006/42/EG sowie der DIN EN ISO 10218 für verkettete Handhabungssysteme.

Als autorisierter Bosch Rexroth Distributor bietet esd.equipment 67 Artikel aus dem Bereich Quertransport für das TS 2plus direkt ab Lager - darunter Quertransport-Einheiten, Aufnahmemodule, Antriebskomponenten und Verbindungselemente. Alle Bauteile sind 100 % kompatibel mit dem modularen TS 2plus-Baukasten und lassen sich ohne Sonderanfertigung in bestehende Transferlinien integrieren.

⚙ 100 % TS 2plus-kompatibel - passgenaue Integration ohne Sonderteile

↕ Palettenbreiten 160-320 mm - flexible Anpassung an Werkstückträger

⚡ Transportgeschwindigkeit bis 0,5 m/s - riemengetrieben, wartungsarm

???? Modular erweiterbar - Kombination mit Hubeinheiten und Stopp-Modulen

???? Maschinenrichtlinie 2006/42/EG - normgerechte Konstruktion ab Werk

✓ 67 Artikel ab Lager - schnelle Lieferung, originale Bosch Rexroth Qualität

Bosch Rexroth TS 2plus Quertransport - Produktübersicht

Komponente	Technische Kenngrösse	Typische Anwendung	Besonderheit
Quertransport-Einheit	Palettenbreite 160-320 mm	Linienverkettung, Richtungswechsel	Riemenantrieb, wartungsarm
Aufnahmemodul	Hub ca. 30-80 mm	Übernahme des Werkstückträgers	Kompatibel mit TS 2plus Stopp-Modul
Antriebseinheit	bis 0,5 m/s Transportgeschwindigkeit	Motorisierter Quertransport	24 V DC oder 400 V AC, wählbar
Verbindungs- und Befestigungselemente	Nut 8 / Nut 10 (TS 2plus Profil)	Modularer Aufbau, Erweiterung	Werkzeuglos justierbar
Sensorhalter / Initiatoren	Schaltabstand ca. 1,5-4 mm	Positionserkennung, Steuerungsintegration	PNP/NPN, IO-Link kompatibel

Typische Einsatzbereiche: Elektronikfertigung und SMT-Linienverkettung (IEC 61340-5-1, IPC-A-610), Automotive-Montagelinien (IATF 16949, VDA 6.3), Medizintechnikfertigung (ISO 13485), Halbleiter- und Leistungselektronik-Assembly (SEMI S1/S2), manuelle und teilautomatisierte Montagestationen mit Richtungswechsel im Transfersystem

✓ Originale Bosch Rexroth Qualität100 % TS 2plus-kompatible Originalteile, geprüft nach Maschinenrichtlinie 2006/42/EG

???? 67 Artikel ab LagerQuertransport-Einheiten, Antriebe, Aufnahmemodule und Verbindungsteile sofort verfügbar

???? Normgerechte IntegrationDIN EN ISO 10218, IATF 16949, ISO 13485 - passend für regulierte Fertigungsumgebungen
