143,42 €
120,52 €
exkl. Versandkosten
Artikel
BRR-R205540451
Hersteller-Nr.
R205540451
Kugelschiene Compact Line, SNS, Baugröße 45, Stahl CS, Genauigkeit Normal
Bilder dienen als Referenz und sind möglicherweise nicht genau, das tatsächliche Produkt kann abweichen.
Häufig zusammen gekauft
-
Dieser Artikel:
143,42 € 120,52 €exkl. Versandkosten
-

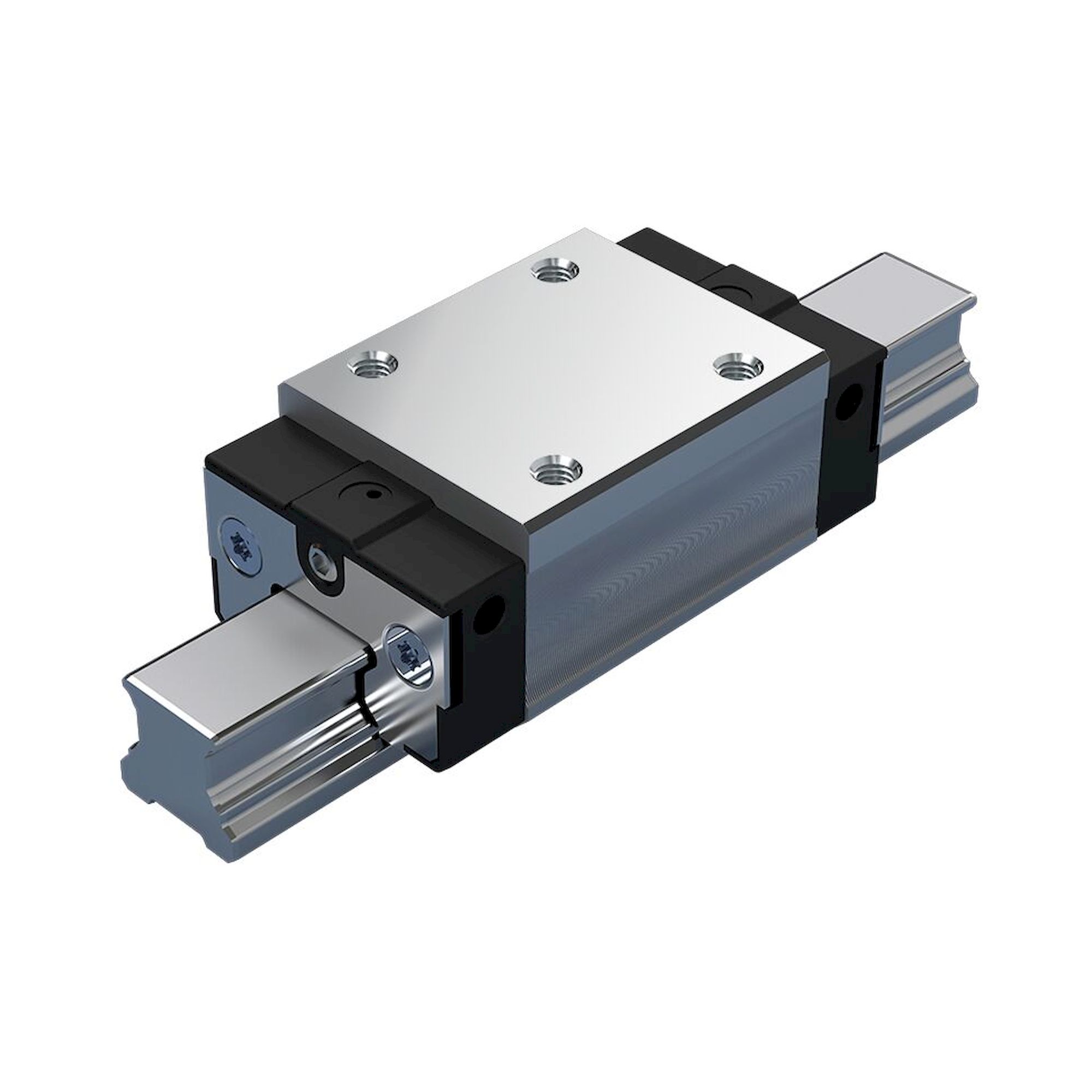

Bosch Rexroth R205E29420. Kugelwagen CS KWE-025-SNH-C0-N-1
51,49 € 43,27 €exkl. Versandkosten
-
Bosch Rexroth R205F39420. Kugelwagen CS KWE-035-SLH-C0-N-1
70,90 € 59,58 €exkl. Versandkosten
Die Kugelschiene Compact Line ist präzise und zeichnet sich durch folgende Produkteigenschaften aus:
Baugröße 45
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungsschiene aus Kohlenstoffstahl CS
Befestigung MA: Verschraubung von oben
Abdeckung AK: Abdeckkappen aus Kunststoff
Genauigkeitsklasse Normal
Schiene in Werkslänge
Baugröße 45
Bauform SNS: Breite = Schmal, Länge = Normal, Höhe = Standard
Führungsschiene aus Kohlenstoffstahl CS
Befestigung MA: Verschraubung von oben
Abdeckung AK: Abdeckkappen aus Kunststoff
Genauigkeitsklasse Normal
Schiene in Werkslänge
- Werkslängen sind Führungsschienen ohne Endenbearbeitung und nur in vier Meter-Schritten bestellbar.
| Produkteigenschaften | |
|---|---|
| Ausführung | Kugelschienenführung |
| Nenngröße [mm] | 45 |
| Bauform | SNS - Standard - Führungsschiene |
| Genauigkeitsklasse | N - Normal |
| Montage Führungsschiene | Von oben verschraubbar |
| Maximale Länge Lmax [mm] | 4150 |
| Masse m (kg/m) [kg/m] | 7.7 |
| Gewicht [kg] | 10.5 |
| Empfohlene Schienenlänge (Formel) | L = nB • T ‒ 4 mm |
| Hinweis dynamisches Torsionstragmoment Mt50 | Dynamische Tragzahlen und Tragmomente basieren auf 50 000 m Hubweg nach DIN ISO 14728-1. |
| Hinweis dynamisches Torsionstragmoment Mt100 | Dynamische Tragzahlen und Tragmomente basieren auf 100 000 m Hubweg nach DIN ISO 14728-1. |
| Teilung T Führungsschiene [mm] | 105 |
| Abmessung A2 (Profilschienensysteme) [mm] | 45 |
| Abmessung D [mm] | 20 |
| Abmessung H2 ohne Abdeckband (Profilschienenführungen) [mm] | 33 |
| Abmessung N6 (Profilschienenführungen) [mm] | 17 |
| Abmessung N6 Toleranz (Profilschienenführungen) [mm] | |
| Abmessung S5 (Profilschienenführung) [mm] | 14 |
| Abmessung T [mm] | 105 |
| Abmessung T1 max (Profilschienenführungen) [mm] | 89 |
| Abmessung T1 min [mm] | 16 |
| Abmessung T1 s (Profilschienenführungen [mm] | 50.5 |
| Hersteller-Nr. | R205540451 |
|---|---|
| Hersteller | Bosch Rexroth |
| Ursprungsland | Deutschland |
| Gewicht | 0.100000 |
| GPSR Herstellerdaten | Bosch Rexroth AG, Zum Eisengießer 1, DE-97816 Lohr am Main, www.boschrexroth.com |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
