Für Wareneingang, Fehleranalyse und Dokumentation liefert das Dino-Lite AM7515MZTL ein scharfes Livebild direkt am PC. Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten. Herstellergarantie zwei Jahre, Lieferung aus Deutschland.

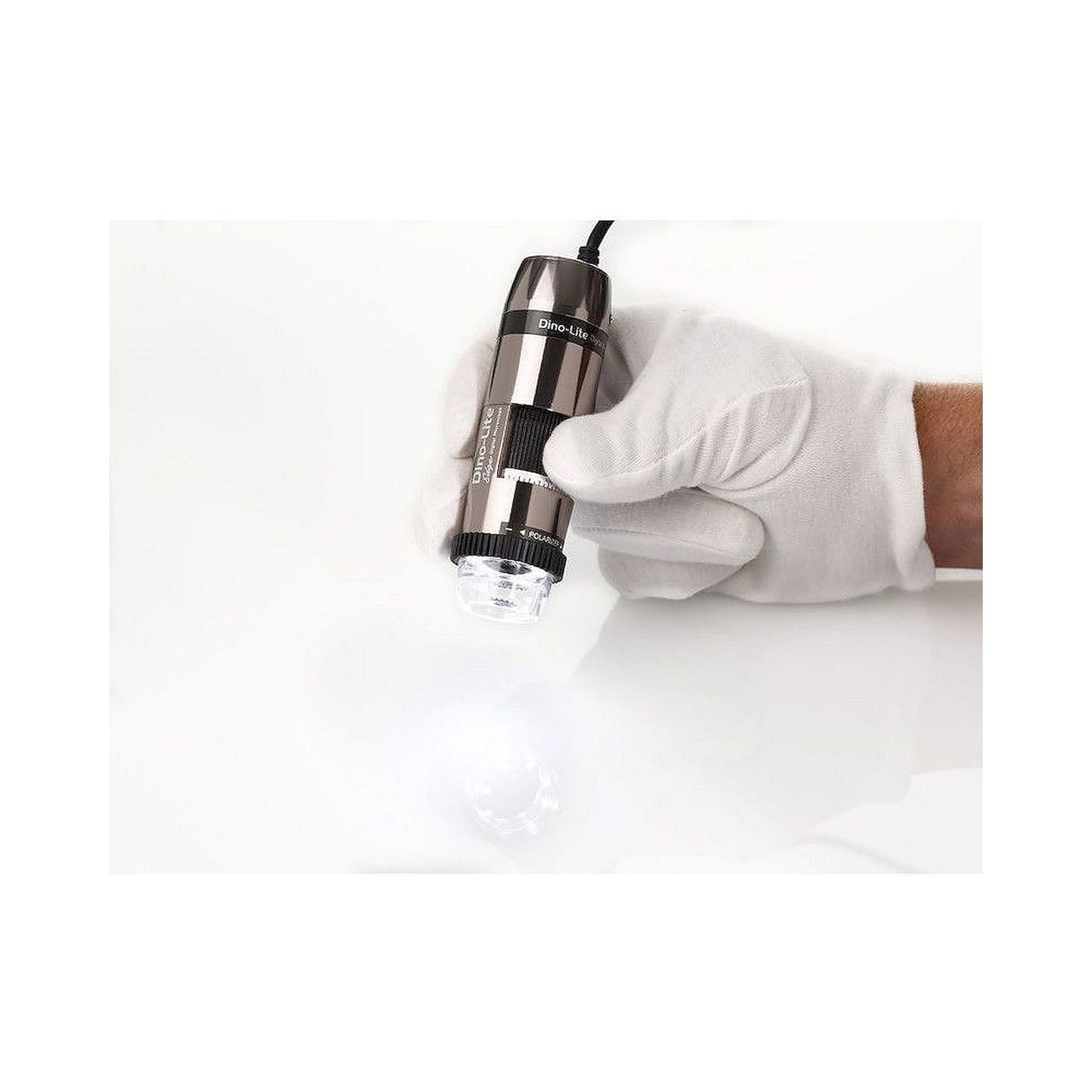

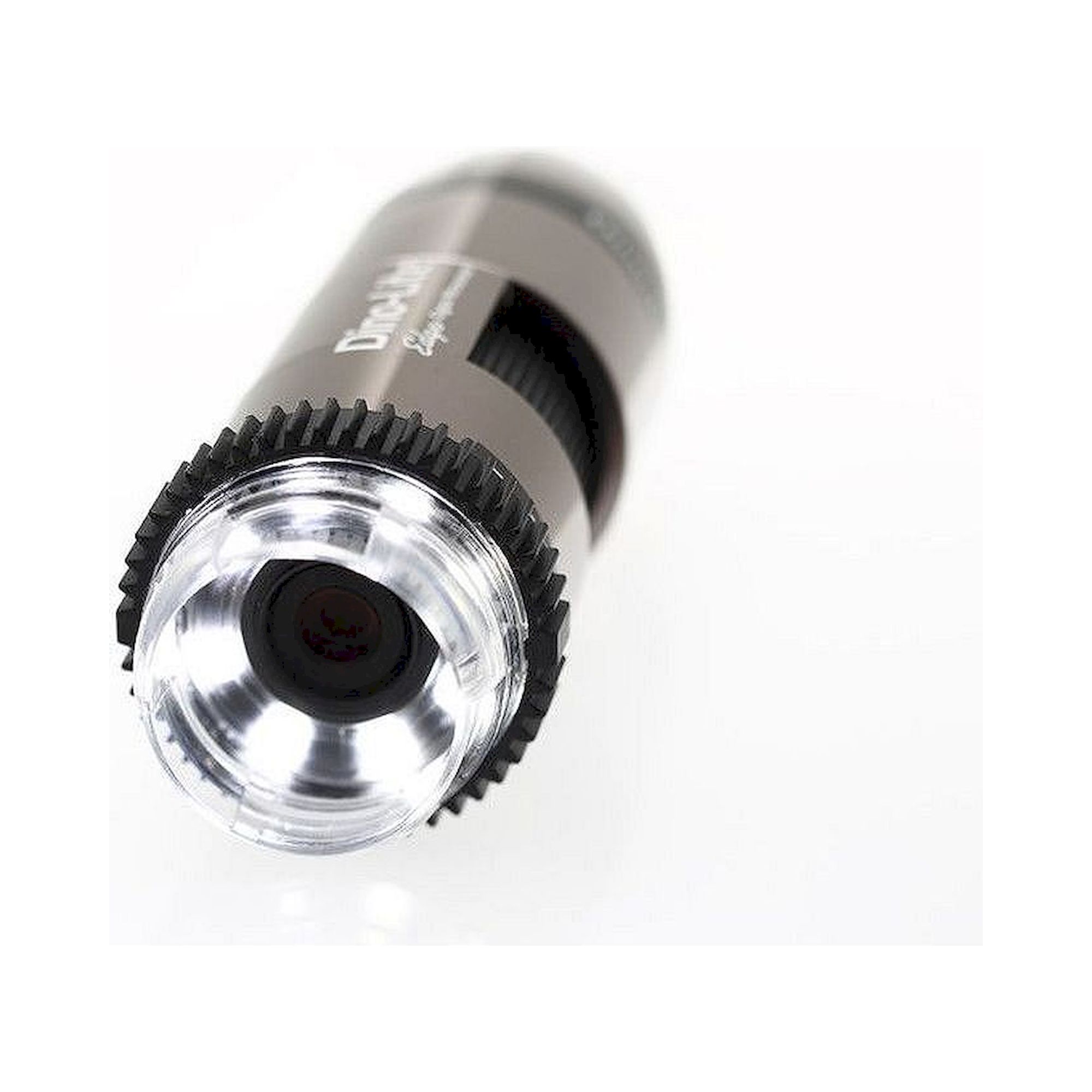

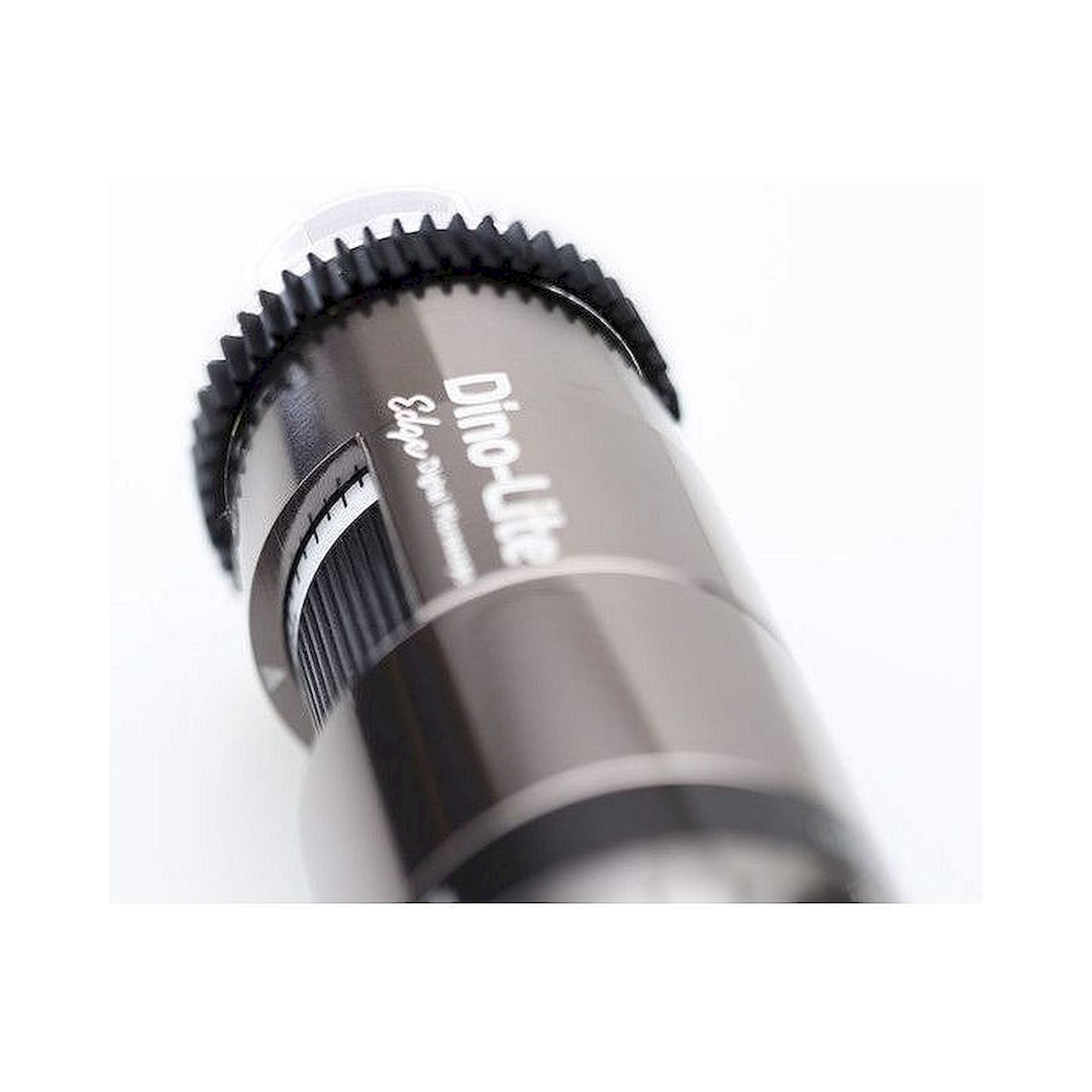

USB Digitalmikroskop 5 MP 10-140x LWD mit Polfilter und AMR - Dino-Lite AM7515MZTL
DINO-LITE
Originalprodukt
B2B Nettopreis
969,61 € inkl. MwSt.
814,80 €
Artikel
AM7515MZTL
Hersteller-Nr.
AM7515MZTL
RoHS 2011/65/EU
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.AM7515MZTL
EAN4712805475759
UrsprungslandTaiwan
Zolltarifnummer90118000
ZustandNeu
Artikel
AM7515MZTL
Häufig zusammen gekauft
-
Dieser Artikel:
814,80 €
-
Highspeed-Digitalmikroskop VGA 10-200x - Dino-Lite AM5116T
391,20 €
-
USB-Digitalmikroskop Hochvergrößerung 8 MP 700-900x mit AMR, EDOF und EDR - Dino-Lite AM8917MT8
1.350,00 €
Total price
Für Wareneingang, Fehleranalyse und Dokumentation liefert das Dino-Lite AM7515MZTL ein scharfes Livebild direkt am PC.
Das bringt es in der Praxis
- Sensor mit 5 MP und ein Vergrößerungsbereich von 10-140x, damit Detail und Übersicht am selben Gerät möglich sind.
- Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten.
- Großer Arbeitsabstand lässt Platz für Pinzette, Lötkolben oder Sonde zwischen Optik und Objekt.
- AMR liest die eingestellte Vergrößerung automatisch aus, sodass Messungen ohne Nachkalibrieren stimmen.
- Flexible LED Control schaltet einzelne LED-Segmente, um Schlagschatten und Glanzstellen gezielt wegzunehmen.
- ESD-sicheres Gehäuse für den Einsatz an EPA-Arbeitsplätzen nach IEC 61340-5-1.
- MicroTouch-Auslöser am Gehäuse nimmt das Bild auf, ohne dass die Kamera verwackelt.
Technische Daten
| Merkmal | Wert |
|---|---|
| Vergrößerung | 10x ~ 140x |
| Arbeitsabstand | Groß (LWD) |
| Makro-Zoom | Nein |
| Optik | Glas mit Antireflexbeschichtung |
| Sensortyp | CMOS |
| Auflösung | 5,0 Megapixel (2592x1944) |
| Bildrate | 30 fps |
| Beleuchtung | Weiß |
| Anzahl LEDs | 8 |
| LEDs abschaltbar | Ja |
| Flexible LED Control | Ja |
| Polarisationsfilter | Ja, linear |
| Infrarotfilter | IR-Sperrfilter >650 nm |
| Emissionsfilter | Nein |
| Diffusorkappe | Ja, N3C-D im Lieferumfang |
| Vergrößerungsanzeige AMR | Ja |
| Messfunktion | Ja |
| Kalibrierung | Ja |
| MicroTouch-Auslöser | Ja |
| Vergrößerungsarretierung | Ja |
| Schnittstelle | USB 2,0 |
| Bildstandards | DirectShow, UVC |
| WLAN | Wireless-ready, requires the WF- 10 Wi-Fi streamer (optional) |
| Betriebssystem | Windows 7, 8, 10 & 11, MacOS 10,9 and up |
| Software | DinoCapture 2,0 (Windows), DinoXcope (Mac OS) |
| Gehäuse | Metallgehäuse |
| Abmessungen | 10,5cm (L) x 3,2cm (D) |
| Gewicht | 135gr |
| Kabellänge | 1,8m |
| ESD-sicher | Ja |
| Herkunftsland | Taiwan |
| Garantie | 2 Jahre Herstellergarantie in Europa |
| Zulassungen | CE, FCC, RoHS |
| Lieferumfang | Microscope, carry pouch, software CD, calibration target, user manual, N3C-O- Open cap, N3C-C- Closed cap, N3C-D- Diffuser cap, N3C-E- Extension cap, N3C-L- Long cap, N3C-S- Side light cap |
Vergrößerung, Arbeitsabstand und Bildfeld
| Vergrößerung | Arbeitsabstand (mm) | Bildfeld X (mm) | Bildfeld Y (mm) | Schärfentiefe (mm) |
|---|---|---|---|---|
| 10 | 234.5 | 39.0 | 31.2 | 12 |
| 20 | 112.5 | 19.5 | 15.6 | 4.5 |
| 30 | 72.5 | 13.0 | 10.4 | 3.1 |
| 40 | 54.5 | 9.8 | 7.8 | 1.8 |
| 50 | 43.5 | 7.8 | 6.2 | 1.2 |
| 60 | 37.5 | 6.5 | 5.2 | 0.9 |
| 70 | 33.7 | 5.6 | 4.5 | 0.6 |
| 80 | 31.3 | 4.9 | 3.9 | 0.5 |
| 90 | 29.9 | 4.3 | 3.5 | 0.37 |
| 100 | 29.2 | 3.9 | 3.1 | 0.28 |
| 110 | 29.1 | 3.5 | 2.8 | 0.22 |
| 120 | 29.3 | 3.3 | 2.6 | 0.17 |
| 130 | 29.8 | 3.0 | 2.4 | 0.12 |
| 140 | 30.5 | 2.8 | 2.2 | 0.09 |
Werte ohne Frontkappe, Angaben des Herstellers.
Typische Einsätze
- Elektronikfertigung und Reparatur: Lötstellen, BGA-Ränder, Leiterbahnen, Bestückungsfehler.
- Qualitätssicherung und Wareneingang: Oberflächenfehler, Grate, Beschichtungen, Maßkontrolle.
- Werkstoffprüfung: Bruchflächen, Schweißnähte, Korrosion, Gefügebilder.
- Druck und Textil: Rasterpunkte, Faserverlauf, Farbaufbau.
| Zertifikat | RoHS 2011/65/EU |
|---|---|
| Ausführung | ESD (antistatisch) |
| Hersteller-Nr. | AM7515MZTL |
| Hersteller | Dino-Lite |
| Ursprungsland | Taiwan |
| EAN | 4712805475759 |
| ESD-Ausrüstung | USB Mikroskop |
| Gewicht | 0.135000 |
| Zolltarifnummer | 90118000 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment, info@esd.equipment |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Garantie | 2 Jahre |
| Werkstoff | Metall |
| Polfilter | Ja |
| Long Working Distance | Ja |
| Schnittstelle | USB 2.0 |
