Über USB 3.0 überträgt das Dino-Lite AM73915MZT das Livebild ruckelfrei und in voller Sensorauflösung. Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten. Herstellergarantie zwei Jahre, Lieferung aus Deutschland.

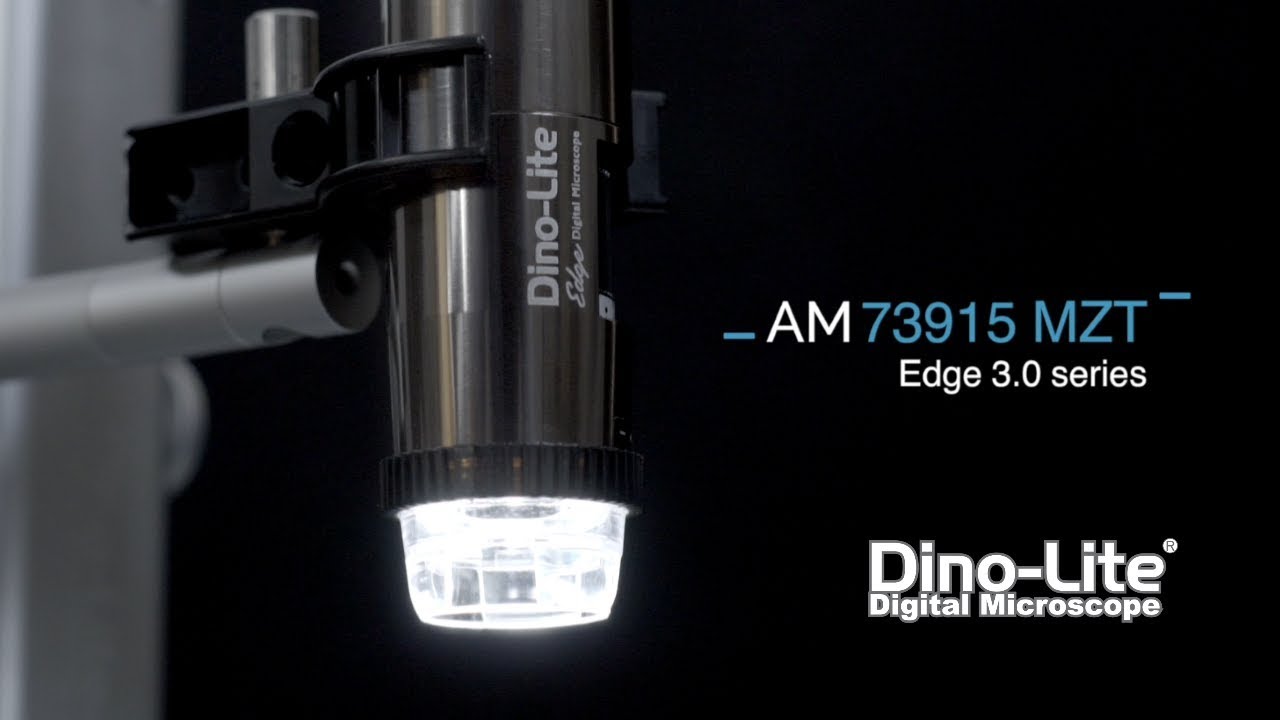

USB 3.0 Digitalmikroskop 5 MP 10-220x mit EDOF und Polfilter - Dino-Lite AM73915MZT
DINO-LITE
Originalprodukt
B2B Nettopreis
1.358,03 € inkl. MwSt.
1.141,20 €
Artikel
AM73915MZT
Hersteller-Nr.
AM73915MZT
RoHS 2011/65/EU
Persönliche Fachberatung
Neuware
Fachhändler seit 2009
Originalprodukt
Weltweiter Versand
Artikeldaten
Hersteller-Nr.AM73915MZT
EAN4712805476671
UrsprungslandTaiwan
Zolltarifnummer90118000
ZustandNeu
Artikel
AM73915MZT
Häufig zusammen gekauft
-
Dieser Artikel:
1.141,20 €
-
USB-Edge-Mikroskop 1,3 MP 20-220x UV 390-400 nm Fluoreszenz - Dino-Lite AM4115T-FVW
522,00 €
-
Kapillarmikroskop USB 1,3 MP 500x - Dino-Lite MEDL4N5
1.168,83 €
Total price
Über USB 3.0 überträgt das Dino-Lite AM73915MZT das Livebild ruckelfrei und in voller Sensorauflösung.
Das bringt es in der Praxis
- Sensor mit 5 MP und ein Vergrößerungsbereich von 10-220x, damit Detail und Übersicht am selben Gerät möglich sind.
- Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten.
- AMR liest die eingestellte Vergrößerung automatisch aus, sodass Messungen ohne Nachkalibrieren stimmen.
- EDOF stapelt Aufnahmen unterschiedlicher Schärfeebenen, EDR unterschiedlicher Belichtungen, so bleiben raue Oberflächen und harte Kontraste durchgezeichnet.
- DPQ ermittelt Höhenunterschiede am Objekt und liefert damit eine Tiefeninformation statt nur eines Flachbilds.
- Flexible LED Control schaltet einzelne LED-Segmente, um Schlagschatten und Glanzstellen gezielt wegzunehmen.
- ESD-sicheres Gehäuse für den Einsatz an EPA-Arbeitsplätzen nach IEC 61340-5-1.
- MicroTouch-Auslöser am Gehäuse nimmt das Bild auf, ohne dass die Kamera verwackelt.
Technische Daten
| Merkmal | Wert |
|---|---|
| Vergrößerung | 10x ~ 220x |
| Arbeitsabstand | Standard |
| Makro-Zoom | Nein |
| Optik | Glas mit Antireflexbeschichtung |
| Sensortyp | CMOS |
| Auflösung | 5,0 Megapixel (2560x1920) |
| Bildrate | 45fps (max 20fps video recording) |
| Beleuchtung | Weiß |
| Anzahl LEDs | 8 |
| LEDs abschaltbar | Ja |
| Flexible LED Control | Ja |
| Polarisationsfilter | Ja, linear |
| Infrarotfilter | IR-Sperrfilter >650 nm |
| Emissionsfilter | Nein |
| Diffusorkappe | Ja, N3C-D im Lieferumfang |
| Vergrößerungsanzeige AMR | Ja |
| Erweiterte Schärfentiefe EDOF | Ja |
| Erweiterter Dynamikumfang EDR | Ja |
| Tiefenmessung DPQ | Ja |
| Messfunktion | Ja |
| Kalibrierung | Ja |
| MicroTouch-Auslöser | Ja |
| Vergrößerungsarretierung | Ja |
| Schnittstelle | USB 3,0, Cable included** |
| Bildstandards | DirectShow, UVC |
| WLAN | Nein |
| Betriebssystem | Windows7, 8, 10 & 11, MacOS 10,9 and up |
| Software | DinoCapture 2,0 (Windows), DinoXcope (Mac OS) |
| Gehäuse | Metallgehäuse |
| Abmessungen | 11,9cm (L) x 3,3cm (H) |
| Gewicht | 110g |
| Kabellänge | 1,8m |
| ESD-sicher | Ja |
| Herkunftsland | Taiwan |
| Garantie | 2 Jahre Herstellergarantie in Europa |
| Zulassungen | CE, FCC, RoHS |
| Lieferumfang | Microscope, carry pouch, software CD, user manual, quick guide, calibration target, front cover N3C-O- Open cap, N3C-C- Closed cap, N3C-D- Diffuser cap, N3C-E- Extension cap, N3C-L- Long cap, N3C-S- Side light cap |
Vergrößerung, Arbeitsabstand und Bildfeld
| Vergrößerung | Arbeitsabstand (mm) | Bildfeld X (mm) | Bildfeld Y (mm) | Schärfentiefe (mm) |
|---|---|---|---|---|
| 10 | 142.4 | 37.8 | 28.3 | 19.7 |
| 20 | 59.5 | 19.5 | 14.6 | 5.4 |
| 30 | 32.9 | 13.0 | 9.7 | 2.6 |
| 40 | 20.2 | 9.8 | 7.3 | 1.6 |
| 50 | 13.2 | 7.8 | 5.8 | 1.1 |
| 60 | 9.0 | 6.5 | 4.8 | 0.8 |
| 70 | 6.4 | 5.6 | 4.2 | 0.6 |
| 80 | 4.8 | 4.9 | 3.6 | 0.5 |
| 90 | 3.9 | 4.3 | 3.2 | 0.42 |
| 100 | 3.5 | 3.9 | 2.9 | 0.36 |
| 110 | 3.3 | 3.6 | 2.7 | 0.31 |
| 120 | 3.5 | 3.3 | 2.4 | 0.27 |
| 130 | 3.8 | 3.0 | 2.2 | 0.24 |
| 140 | 4.3 | 2.8 | 2.1 | 0.22 |
| 150 | 4.9 | 2.6 | 1.9 | 0.2 |
| 160 | 5.6 | 2.4 | 1.8 | 0.18 |
| 170 | 6.4 | 2.3 | 1.7 | 0.17 |
| 180 | 7.3 | 2.2 | 1.6 | 0.15 |
| 190 | 8.2 | 2.1 | 1.5 | 0.14 |
| 200 | 9.2 | 2.0 | 1.5 | 0.13 |
| 210 | 10.2 | 1.9 | 1.4 | 0.13 |
| 220 | 11.3 | 1.8 | 1.3 | 0.12 |
Werte ohne Frontkappe, Angaben des Herstellers.
Typische Einsätze
- Elektronikfertigung und Reparatur: Lötstellen, BGA-Ränder, Leiterbahnen, Bestückungsfehler.
- Qualitätssicherung und Wareneingang: Oberflächenfehler, Grate, Beschichtungen, Maßkontrolle.
- Werkstoffprüfung: Bruchflächen, Schweißnähte, Korrosion, Gefügebilder.
- Druck und Textil: Rasterpunkte, Faserverlauf, Farbaufbau.
| Zertifikat | RoHS 2011/65/EU |
|---|---|
| Ausführung | ESD (antistatisch) |
| Hersteller-Nr. | AM73915MZT |
| Hersteller | Dino-Lite |
| Ursprungsland | Taiwan |
| EAN | 4712805476671 |
| ESD-Ausrüstung | USB Mikroskop |
| Gewicht | 0.110000 |
| Zolltarifnummer | 90118000 |
| GPSR Herstellerdaten | A1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment, info@esd.equipment |
| Artikel-Authentizität | Originalprodukt |
| Artikelzustand | Neu |
| Garantie | 2 Jahre |
| Werkstoff | Metall |
| Polfilter | Ja |
| Long Working Distance | Nein |
| Schnittstelle | USB 3.0 |
