Dino-Lite AM4815ZTL. Edge Mikroskop

Features

Erklärung der Extended Depth Of Field (EDOF) Funktion

Das Dino-Lite AM4815ZTL aus der EDGE Serie verfügt über eine verbesserte Optik für schärfere Bilder und verbesserte Bildwiedergabe. Zusätzlich zur neuen Optik verfügt das AM4815ZTL über einen verstellbaren Polarisationsfilter, Long Working Distance (LWD), Erweiterte Tiefenschärfe (EDOF) und erweitertem Dynamikbereich (EDR). Mit diesen Features ist dieses Modell geeignet für eine Vielzahl von Anwendungen, einschließlich der Reparatur und Montage von hochreflektierenden oder durchscheinende Materialien, zum Beispiel Löten, Qualitätskontrolle, Herstellung oder in der Schmuckindustrie.
Die mitgelieferte Software (DinoCapture 2.0) erlaubt es dem Nutzer, das Dino-Lite Mikroskop für Vermessungen zu kalibrieren, Bilder aufzunehmen und zu Beschriften, Messungen auf den Bilder vorzunehmen und Videosequenzen aufzunehmen. Das AM4815ZTL verfügt über zwei Dino-Lite EDGE Serie exklusive Features, welche in der DinoCapture 2.0 Software freigeschaltet werden. Die erweiterte Tiefenschärfe (EDOF) und der erweiterte Dynamikbereich (EDR).

Die erweiterte Tiefenschärfe (EDOF) ist beispielsweise bei Aufnahmen von unebenen Flächen sinnvoll. Die Funktion nimmt mehrere Bilder mit unterschiedlichen Brennweiten auf und setzt diese zu einem Bild zusammen. Im Automatikmodus nimmt der EDOF Algorithmus die Bilder mit der besten Fokustiefe, die innerhalb des Sichtfensters angezeigt werden. Im manuellen Modus, kann der Nutzer diese Bilder selbständig machen. Die endgültige Bildzusammensetzung enthält alle Informationen der Einzelbilder. Diese können einfach mit gedrückter STRG-Taste auf dem Bildschirm dargestellt werden.

Der erweiterte Dynamikbereich (EDR) ist nützlich für Aufnahmen mit ungleichmäßiger Beleuchtung, Reflexionen oder Schatten. Mit dieser Funktion können Benutzer mehrere Bilder mit unterschiedlichen Belichtungsstufen in einem einzigen zusammengesetzten Bild kombinieren. Der Algorithmus wählt automatisch für die beste Belichtungsstufe an jedem Punkt innerhalb des Sichtfeldes. Das endgültig zusammengesetzte Bild enthält alle Informationen der Einzelbilder, um ein Bild mit der bestmöglichen Beleuchtung für gesamte Sichtfeld zu erzeugen.

Dieses Modell verfügt auch über einen Scroll-Lock, um die Vergrößerung entsprechend zu fixieren. Ungewollte Verstellungen der Vergrößerung werden somit unterbunden. Weitere Standard-Features sind der MicroTouch, der ein schnelles und bequemes Fotografieren ermöglicht sowie acht hochintensiven weißen LEDs, um das Betrachtungsobjekt vollständig zu beleuchten.

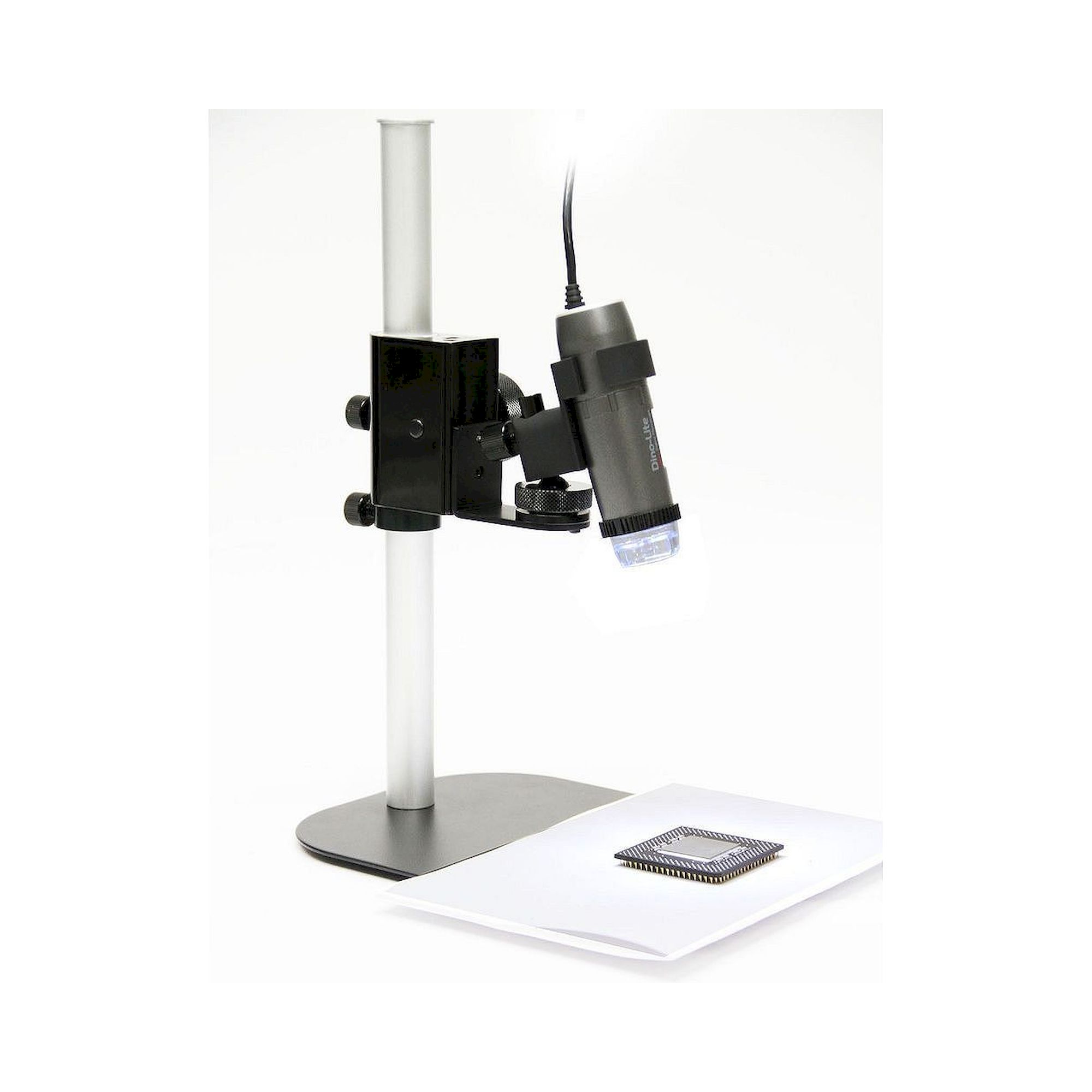

Als Stativ bietet sich das RK-10 Stativ an, welches über eine sehr feine Feineinstellung verfügt. Für Objekte die eine erweiterte Polarisation benötigen empfehlen wir auch das Dino-Lite Backlight BL-ZW1 als Zubehör.

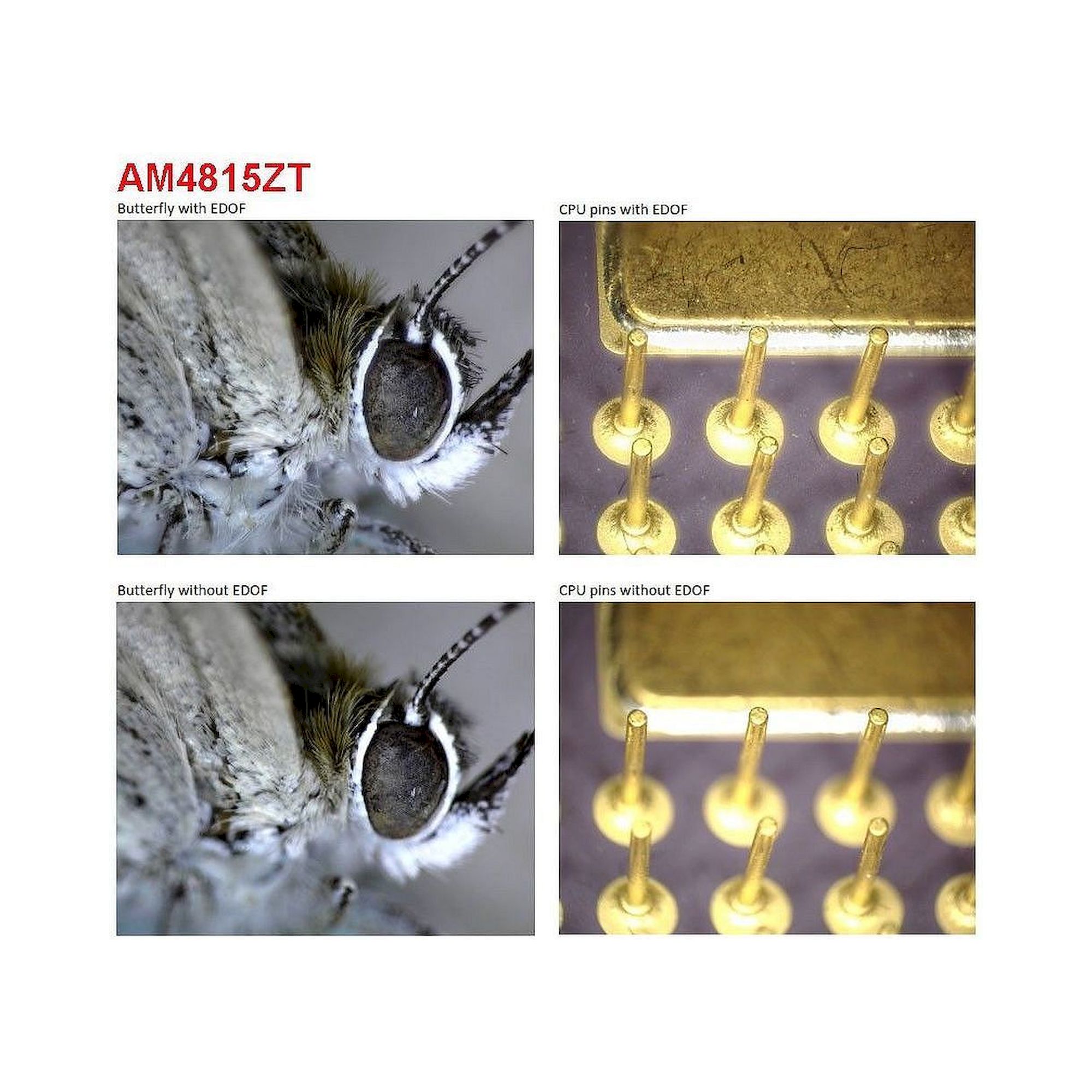

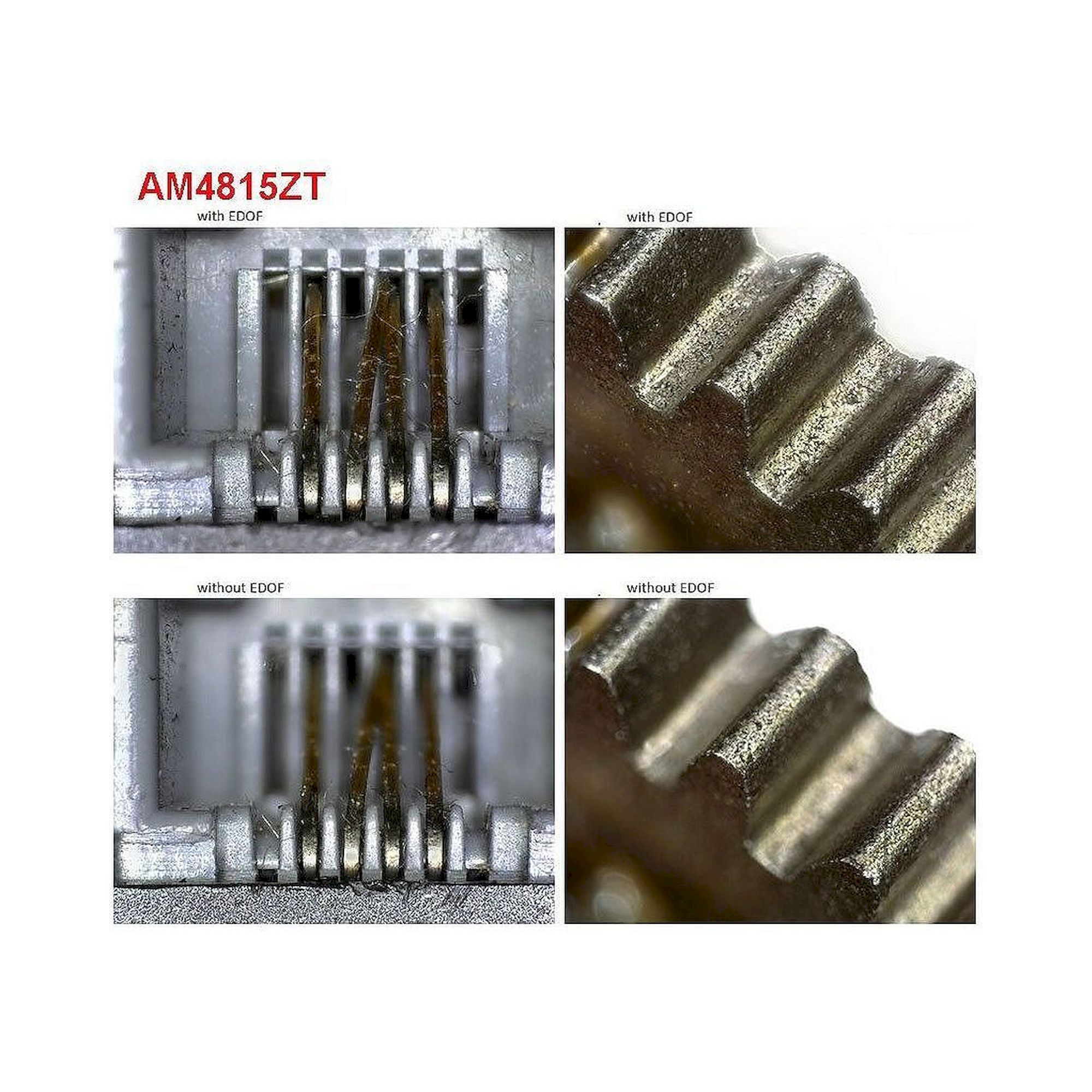

Erweiterte Tiefenschärfe (EDOF)
Um Oberflächen mit Unebenheiten aufzunehmen verfügt das Dino-Lite EDGE AM4518ZTL über die EDOF Funktion. Die DinoCapture 2.0 Software nimmt in dieser Funktion mehrere Bilder in verschiedenen Fokustiefen auf und setzt diese als ein Bild zusammen. Der daraus entstehende Effekt ist eine gute Tiefenschärfe auf dem Objekt. Die Einzelbilder können in der DinoCapture 2.0 Software aufgerufen werden.

Erweiterte Bilddynamik (EDR)
Für Bilder mit einem hohen Kontrast, kann die EDR-Funktion genutzt werden. Bei dieser Funktion nimmt die DinoCapture 2.0 Software 3 Bilder hintereinfander auf und rechnet diese als ein Bild zusammen. Der Effekt ist eine größere Bilddynamik. Die Einzelbilder können in der DinoCapture 2.0 Software aufgerufen werden.

Polarisationsfilter
Bei glänzenden, reflektierenden Oberflächen, ist es sinnvoll den Polarisationsfilter zu Nutzen. Insbesondere bei Metallen, Glas sowie diverse Hautschichten kann der Polarisationsfilter Lichreflexe reduzieren, um ein verwertbares Bild zu bekommen.

Größte Vergrößerung mit Log-Working-Distance Technologie
Die Vergrößerungsstufen von 10x~140x werden mit einem Arbeitsabstand von mehr als 29mm (ohne Frontkappe) erreicht. Der größere Arbeitsabstand kann dann sinnvoll sein, wenn unter dem Mikroskop noch gearbeitet werden muss.

Austauschbare Frontkappen
Dieses Modell verfügt über eine abnehmbare und austauschbare Frontkappe um den Einsatzbereich des Mikroskopes zu vergrößern. Das Entfernen der Frontkappe sorgt für mehr Arbeitsabstand und Zugriff auf den vollen Vergrößerungsbereich.
Qualitativ hochwertige Optiken
Die Dino-Lite EDGE Serie maximiert die Bilddetails mit einer state-of-the-Art Optik und Linsendesign mit einer extreme scharfen Auflösung.

MicroTouch Bildauslöser
Nehmen Sie perfekte Fotos schnell und bequem mit der Microtouch Auslöser auf. Diese kleine, runde, berührungsempfindliche Taste reagiert auf die leichteste Berührung, um unscharfe Fotos durch übermäßige Bewegung des Mikroskops zu vermeiden. Die Micro Auslöser kann auch so konfiguriert werden, das Video-Aufzeichnung, Barcode-Scanning oder das ein- und ausschalten der LEDs mit dem MicroTouch gesteuert werden kann.

PC Kompatibel
Das Dino-Lite Mikroskop EDGE kann per USB 2.0-Anschluss an jedem kompatiblen Windows-PC angeschlossen werden. Einmal verbunden, kann der Anwender mit der mitgelieferten DinoCapture 2.0 Software einfach Bilder machen, Videosequenzen aufzeichnen, Vermessungen vornehmen. Diese Software wird den Kunden kostenlos zur Verfügung gestellt und beinhaltet unfangreiche professionelle Messfunktionen und einer Kalibrierung.

Vergößerung und Arbeitsabstand
