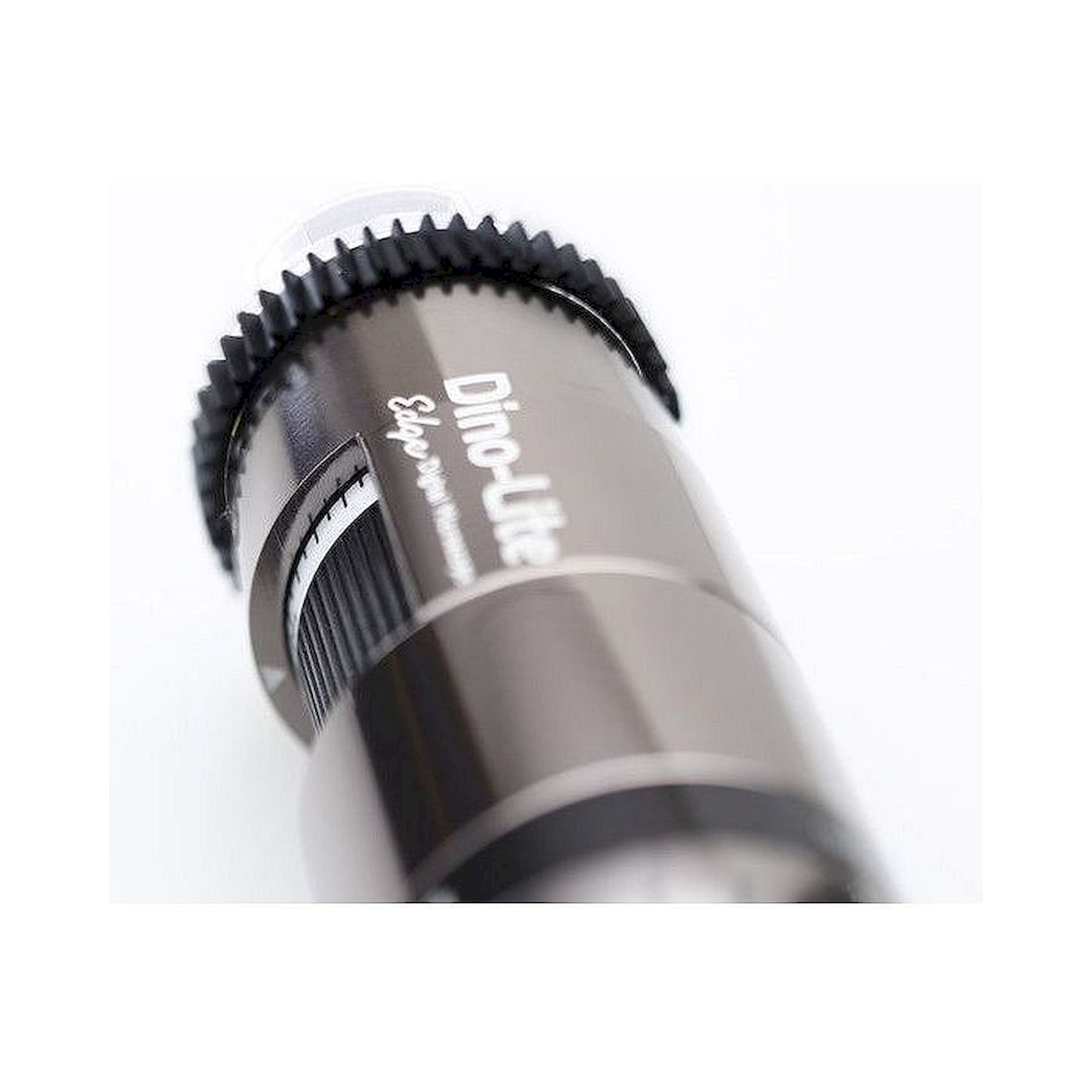

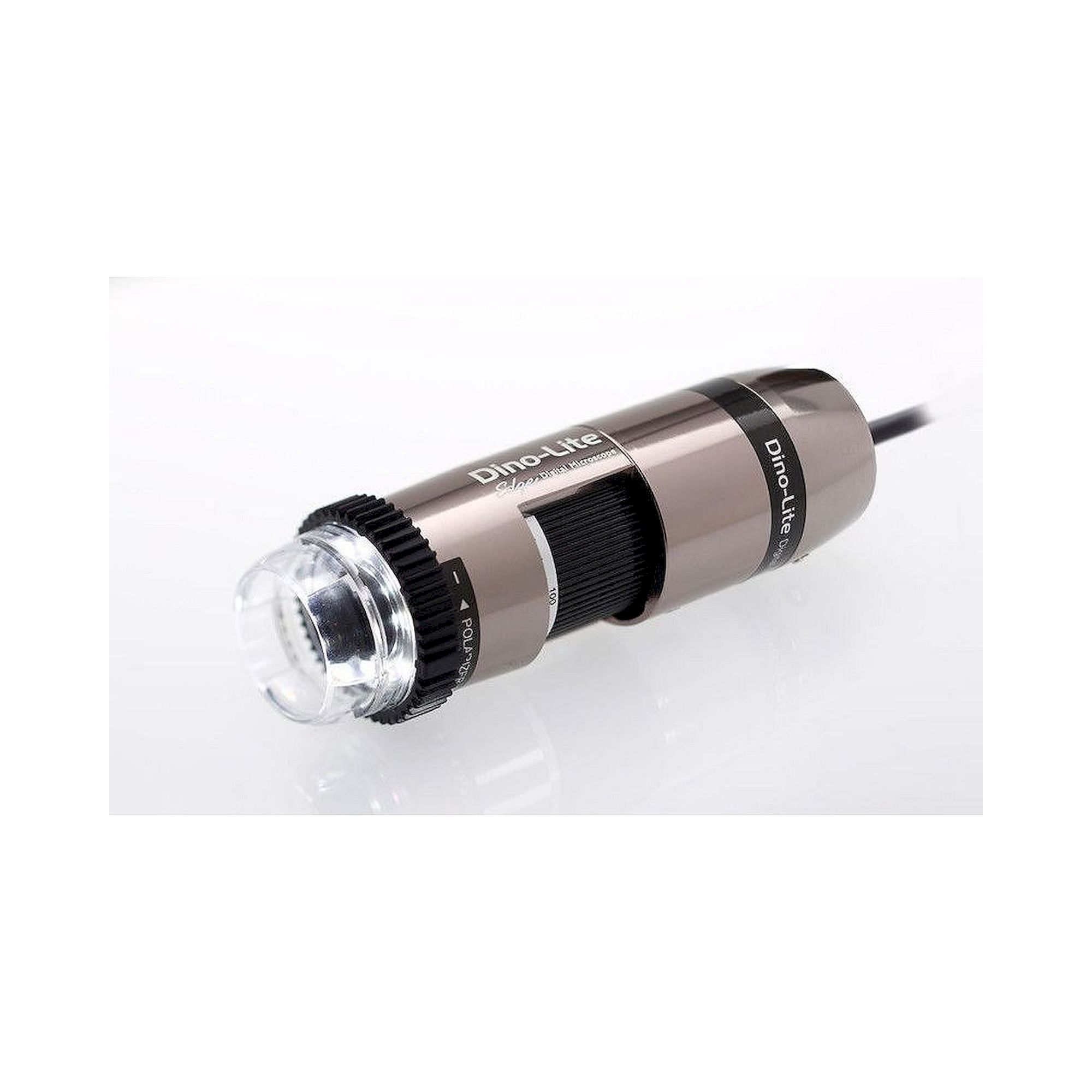

USB Digitalmikroskop 5 MP 10-220x mit Polfilter und AMR - Dino-Lite AM7515MZT

Dino-Lite ✓ Originalprodukt Neuware Made in Taiwan

Wer Prüfbefunde belegen muss, fotografiert und misst mit dem Dino-Lite AM7515MZT direkt am Objekt. Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten. Herstellergarantie zwei Jahre, Lieferung aus Deutschland.

Netto
814,80 €
zzgl. MwSt.
969,61 € inkl. 19 % MwSt., zzgl. Versand
Artikel AM7515MZT
Hersteller-Nr. AM7515MZT
Merken Vergleichen
Frage zum Artikel
Datenblatt (PDF) Bedienungsanleitung 12 Dokumente, alle unter Downloads
  • Fachhändler seit 2009
  • Rechnungskauf für Stammkunden
  • Weltweiter Versand
  • Detailfragen mit dem Hersteller

Beschreibung

Wer Prüfbefunde belegen muss, fotografiert und misst mit dem Dino-Lite AM7515MZT direkt am Objekt.

Das bringt es in der Praxis

  • Sensor mit 5 MP und ein Vergrößerungsbereich von 10-220x, damit Detail und Übersicht am selben Gerät möglich sind.
  • Integrierter Polarisationsfilter unterdrückt Reflexe auf Metall, Glas, Kunststoff und Leiterplatten.
  • AMR liest die eingestellte Vergrößerung automatisch aus, sodass Messungen ohne Nachkalibrieren stimmen.

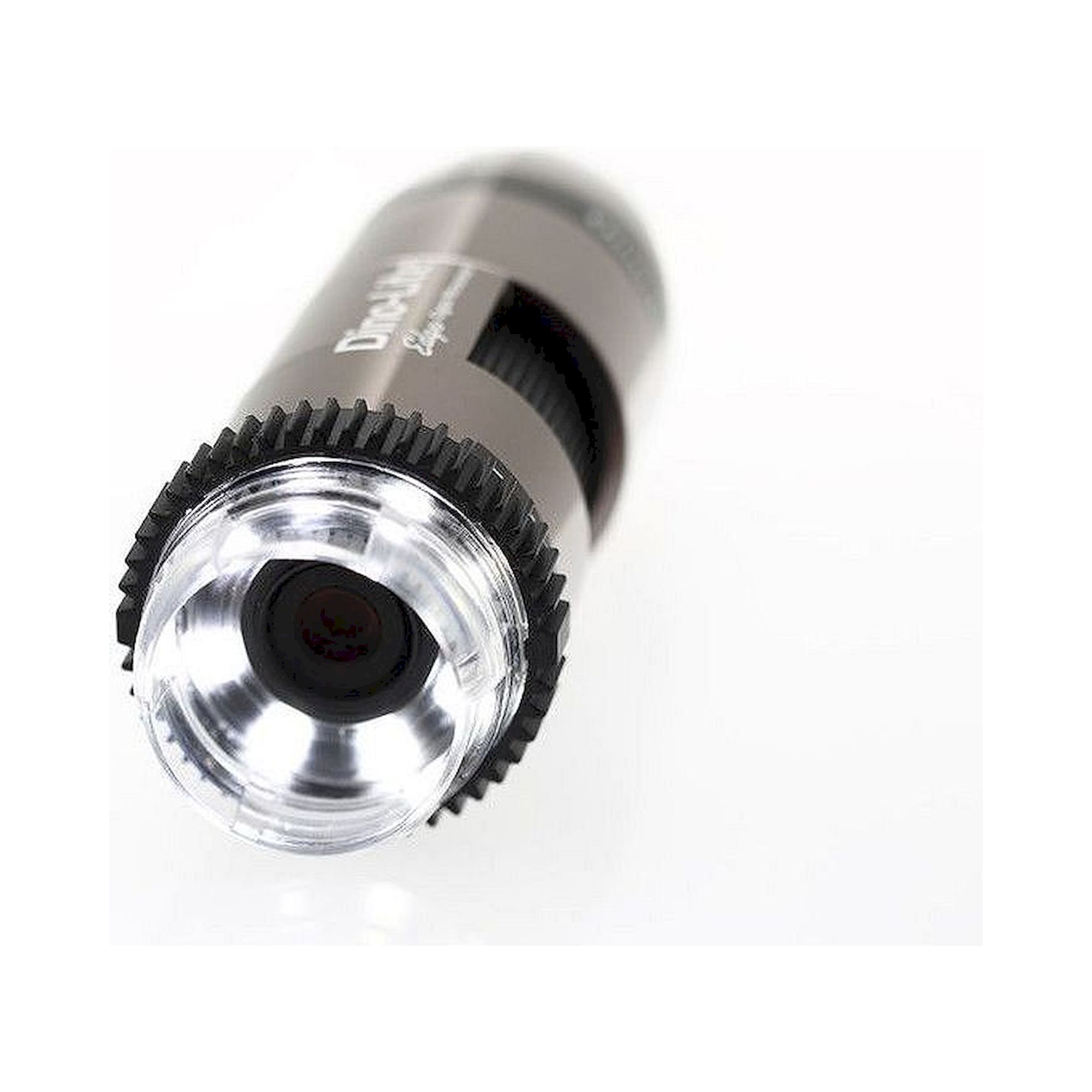

  • Flexible LED Control schaltet einzelne LED-Segmente, um Schlagschatten und Glanzstellen gezielt wegzunehmen.
  • ESD-sicheres Gehäuse für den Einsatz an EPA-Arbeitsplätzen nach IEC 61340-5-1.
  • MicroTouch-Auslöser am Gehäuse nimmt das Bild auf, ohne dass die Kamera verwackelt.

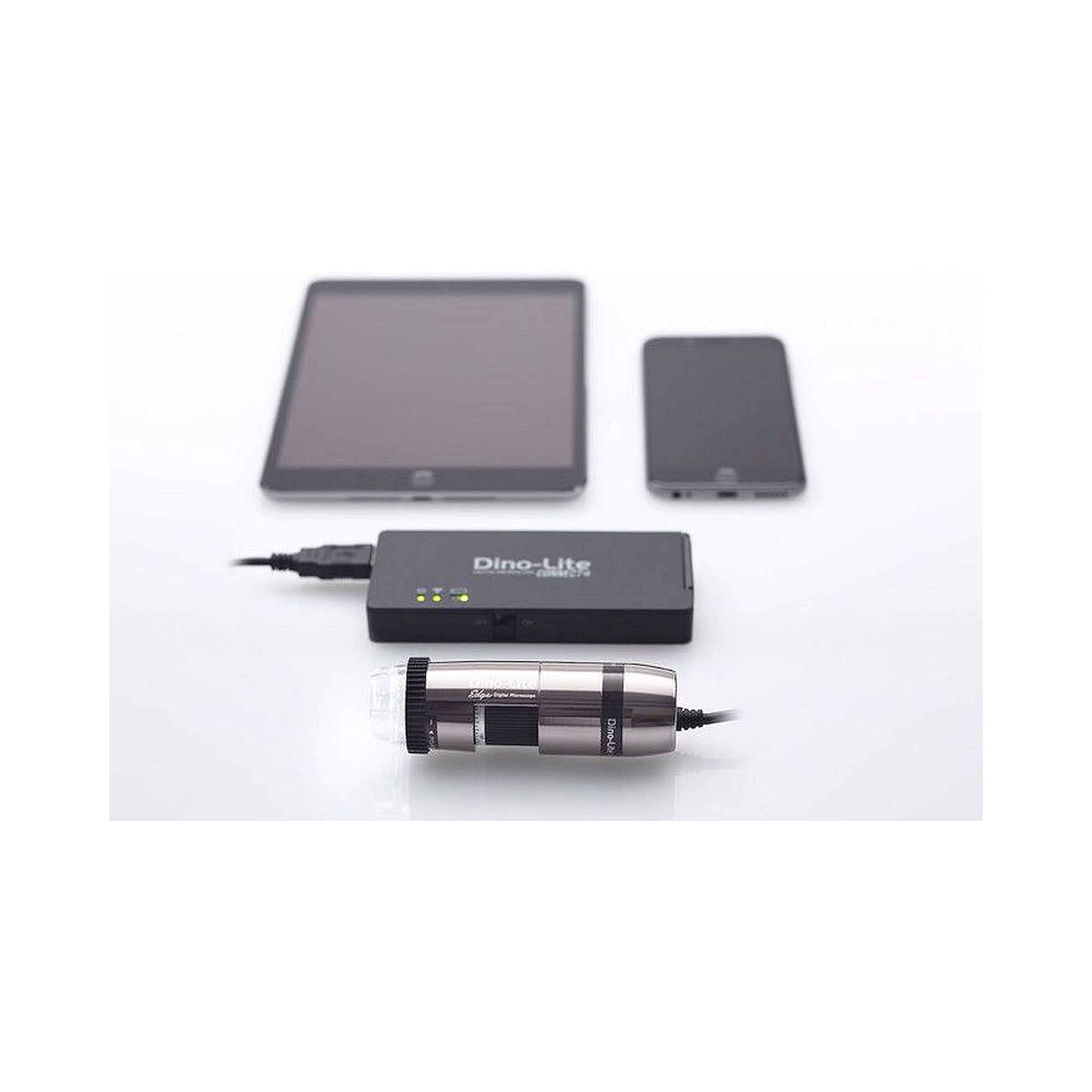

  • WLAN-fähig: mit dem Adapter WF-10 arbeitet das Mikroskop ohne Kabel an Tablet und Smartphone.

Vergrößerung, Arbeitsabstand und Bildfeld

VergrößerungArbeitsabstand (mm)Bildfeld X (mm)Bildfeld Y (mm)Schärfentiefe (mm)
10-142.639.629.7
2052.760.119.515.6
3026.033.513.010.4
4013.420.99.87.8
506.413.97.86.3
602.29.76.55.2
70-7.15.64.5
80-5.54.93.9
90-4.54.33.5
100-4.13.93.1
110-4.03.62.8
120-4.13.32.6
130-4.53.02.4
140-5.02.82.2
150-5.62.62.1
160-6.32.42.0
170-7.12.31.8
180-8.02.21.7
190-8.92.11.6
200-9.92.01.6
210-10.91.91.5
220-11.91.81.4

Werte ohne Frontkappe, Angaben des Herstellers.

Typische Einsätze

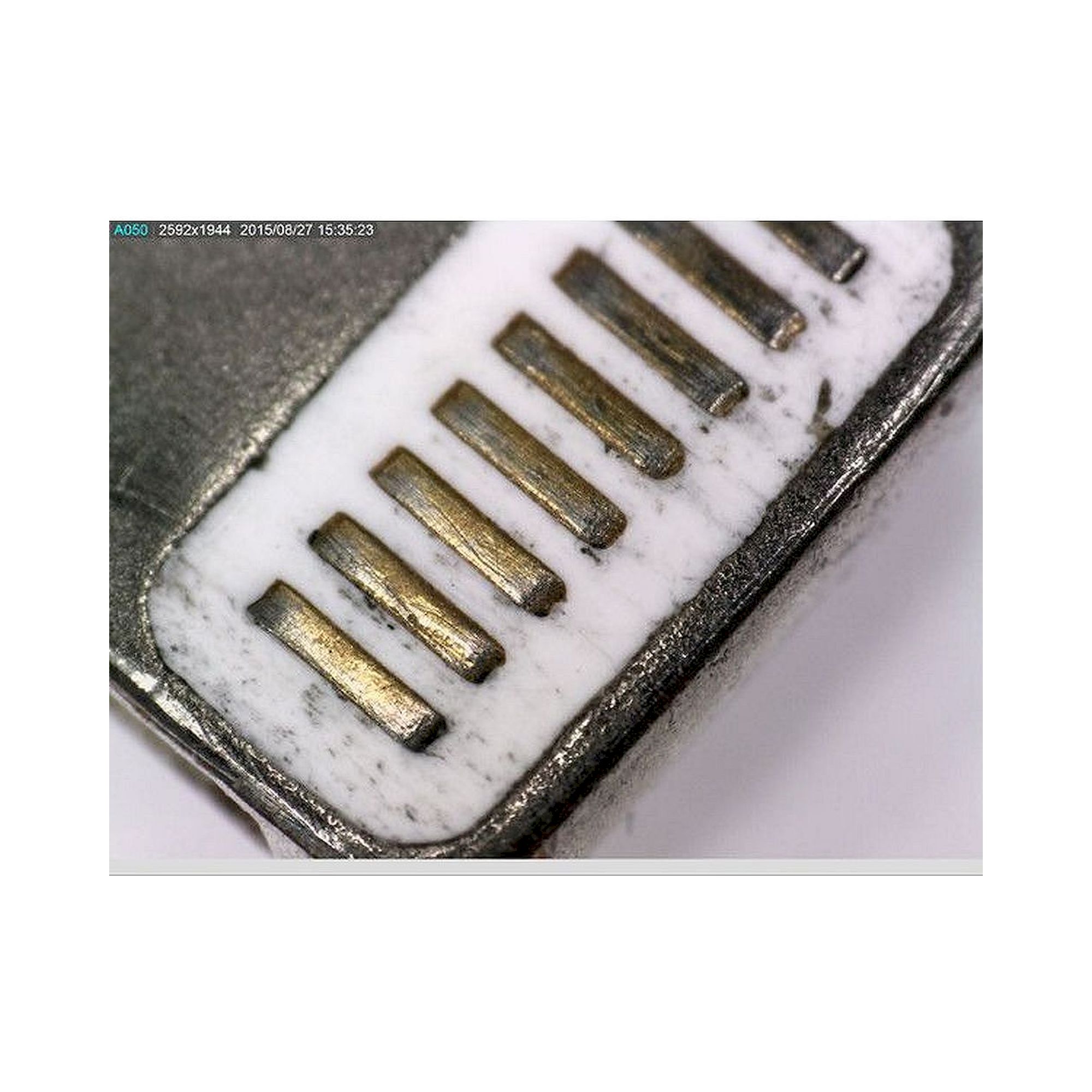

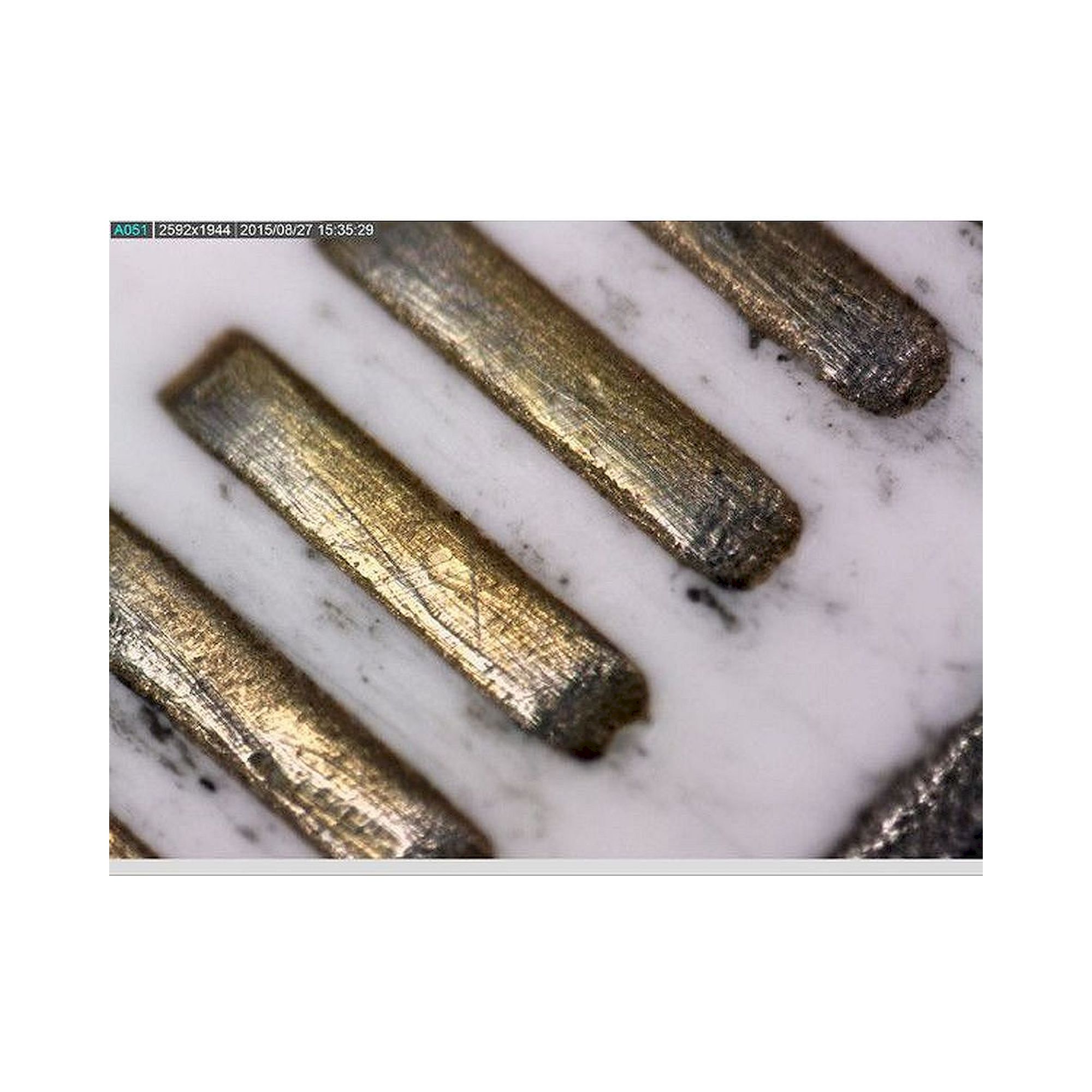

  • Elektronikfertigung und Reparatur: Lötstellen, BGA-Ränder, Leiterbahnen, Bestückungsfehler.
  • Qualitätssicherung und Wareneingang: Oberflächenfehler, Grate, Beschichtungen, Maßkontrolle.

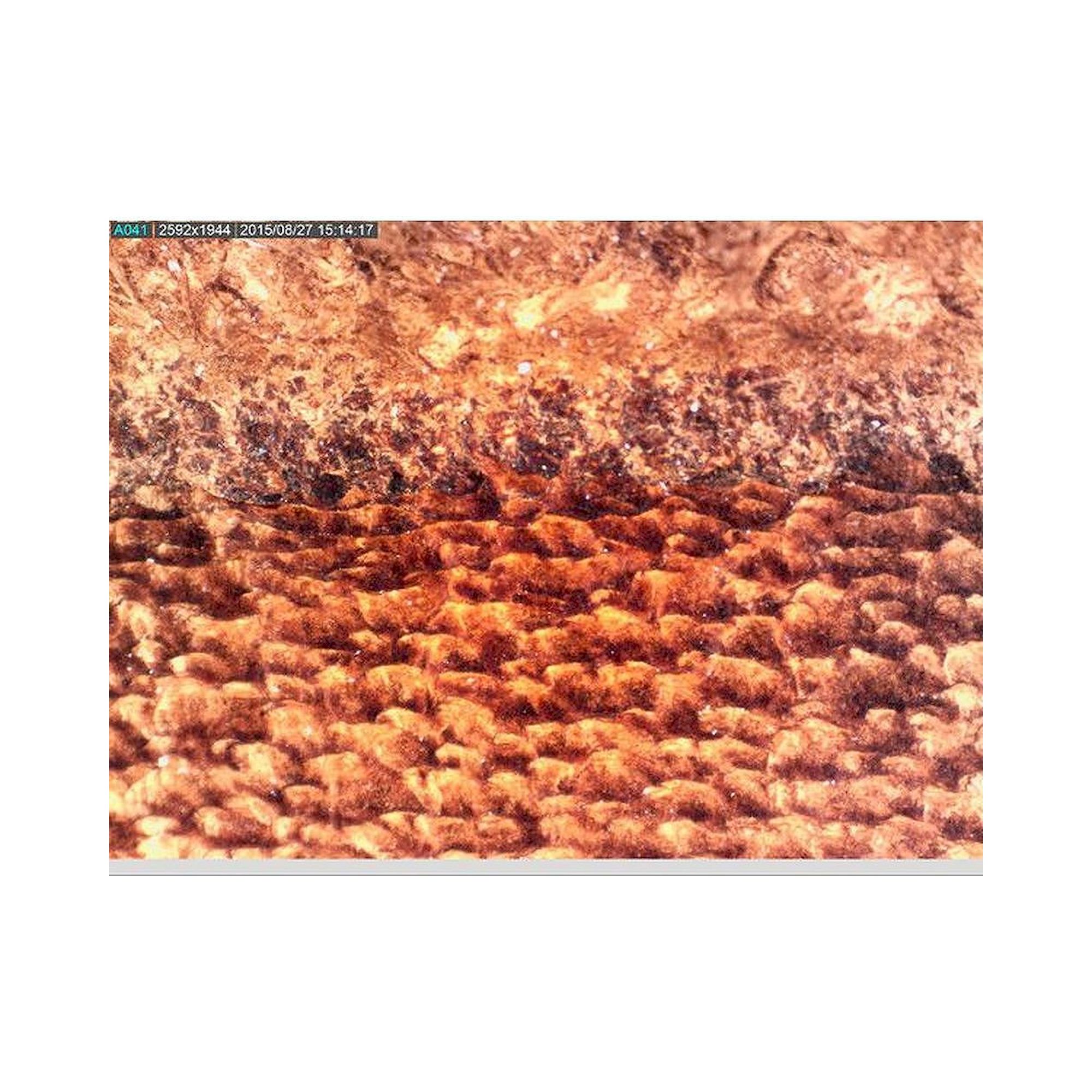

  • Werkstoffprüfung: Bruchflächen, Schweißnähte, Korrosion, Gefügebilder.
  • Druck und Textil: Rasterpunkte, Faserverlauf, Farbaufbau.

Technische Daten

MerkmalWert
Vergrößerung10x ~ 220x
ArbeitsabstandStandard
Makro-ZoomNein
OptikGlas mit Antireflexbeschichtung
SensortypCMOS
Auflösung5,0 Megapixel (2592x1944)
Bildrate30 fps
BeleuchtungWeiß
Anzahl LEDs8
LEDs abschaltbarJa
Flexible LED ControlJa
PolarisationsfilterJa, linear
InfrarotfilterIR-Sperrfilter >650 nm
EmissionsfilterNein
DiffusorkappeJa, N3C-D im Lieferumfang
Vergrößerungsanzeige AMRJa
MessfunktionJa
KalibrierungJa
MicroTouch-AuslöserJa
SchnittstelleUSB 2,0
BildstandardsDirectShow, UVC
WLANWLAN-fähig, benötigt WF-10 (optional)
BetriebssystemWindows 7, 8, 10 & 11, MacOS 10,9 and up
SoftwareDinoCapture 2,0 (Windows), DinoXcope (Mac OS)
GehäuseMetallgehäuse
Abmessungen10,5cm (L) x 3,2cm (D)
Gewicht135gr
Kabellänge1,8m
ESD-sicherJa
HerkunftslandTaiwan
Garantie2 Jahre Herstellergarantie in Europa
ZulassungenCE, FCC, RoHS
LieferumfangMicroscope, carry pouch, software CD, calibration target, user manual, N3C-O- Open cap, N3C-C- Closed cap, N3C-D- Diffuser cap, N3C-E- Extension cap, N3C-L- Long cap, N3C-S- Side light cap
HerstellerDino-Lite
Hersteller-Nr.AM7515MZT
EAN4712805475728
Zolltarifnummer90118000
GPSR HerstellerdatenA1-ESD equipment GmbH. Keldersstr. 15, DE-42697 Solingen, www.esd.equipment, info@esd.equipment
ArtikelzustandNeu
Artikel-AuthentizitätOriginalprodukt
UrsprungslandTaiwan
WerkstoffMetall
AusführungESD (antistatisch)
ESD-AusrüstungUSB Mikroskop
ZertifikatRoHS 2011/65/EU
Vergrößerung max (x)220
PolfilterJa
Long Working DistanceNein
