Bodenpuzzle ProFloor

Q: Was sind ProFloor ESD Bodenpuzzlematten und für welche Industriebereiche werden sie eingesetzt?

ProFloor ESD Bodenpuzzlematten sind elektrostatisch ableitfähige Bodenfliesen mit Verzahnungssystem im Format 608x608x10,5 mm für präzisen ESD-Schutz in industriellen Arbeitsumgebungen. Diese antistatischen Bodenbeläge werden primär in der Elektronikfertigung, Halbleiterproduktion, Medizintechnik und chemischen Industrie eingesetzt, wo empfindliche elektronische Bauteile vor elektrostatischen Entladungen geschützt werden müssen. Das Puzzlesystem ermöglicht flexible Verlegung ohne permanente Verklebung und eignet sich besonders für temporäre Arbeitsplätze oder häufig umzugestaltende Produktionsbereiche.

Q: Welche technischen Auswahlkriterien sind bei ProFloor ESD Bodenfliesen entscheidend?

Bei der Auswahl von ProFloor ESD Bodenfliesen sind die Materialstärke von 10,5 mm für mechanische Belastbarkeit und das exakte Fliesenformat 608x608 mm für nahtlose Verlegung entscheidend. Die verfügbaren Farbvarianten dunkelgrau und hellgrau ermöglichen optische Arbeitsplatzgestaltung nach betrieblichen Anforderungen. Das integrierte Verzahnungssystem gewährleistet sichere Verbindung zwischen den Fliesen, während die zugehörigen Rampenelemente in den Formaten 608x100 mm mit positiver oder negativer Verzahnung den stufenlosen Übergang zu angrenzenden Bodenbereichen ermöglichen.

Q: Welche DIN- und EN-Normen gelten für ProFloor ESD Bodenpuzzlematten?

ProFloor ESD Bodenfliesen entsprechen der DIN EN 61340-5-1 für elektrostatischen Schutz von elektronischen Bauelementen gegen elektrostatische Phänomene sowie der DIN 51953 für die Prüfung des elektrischen Widerstandes von Bodenbelägen. Die Anforderungen der DIN EN 61340-4-1 für elektrostatisch ableitfähige Bodenbeläge werden durch kontrollierte Oberflächenwiderstände zwischen 10^6 und 10^9 Ohm erfüllt. Zusätzlich erfolgt die Klassifizierung nach DIN EN 61340-4-5 für Bodenbeläge und deren Verlegung in EPA-Bereichen (Electrostatic Protected Areas).

Q: Welche Unterschiede bestehen zwischen den verschiedenen ProFloor ESD Produktvarianten?

Die ProFloor ESD Bodenpuzzlematten sind in den Farbausführungen dunkelgrau und hellgrau erhältlich, wobei beide Varianten identische Abmessungen von 608x608x10,5 mm und gleiche ESD-Eigenschaften aufweisen. Die zugehörigen Rampenelemente unterscheiden sich in der Farbgebung zwischen gelb und schwarz sowie in der Verzahnungsgeometrie zwischen positiver und negativer Ausführung für unterschiedliche Anschlussrichtungen. Alle Rampenelemente haben einheitliche Maße von 608x100 mm und ermöglichen den optimalen Übergang von der ESD-Bodenfliese zu konventionellen Bodenbelägen mit entsprechender Farbkennzeichnung für Sicherheitsbereiche.

Q: Welche Installationsanforderungen gelten für das ProFloor ESD Puzzlesystem?

Das ProFloor ESD Puzzlesystem erfordert einen ebenen, trockenen und sauberen Untergrund mit maximaler Unebenheit von 3 mm auf 2 m Messlänge für optimale Verlegung der 608x608 mm Bodenfliesen. Die Verzahnung erfolgt mechanisch ohne Klebstoffe, wobei die 10,5 mm Materialstärke ausreichende Stabilität für industrielle Belastungen gewährleistet. Vor der Installation muss eine fachgerechte EPA-Erdung nach DIN EN 61340-5-1 sichergestellt werden, um die elektrostatische Ableitfähigkeit des gesamten Bodensystems zu aktivieren. Die Rampenelemente werden entsprechend der Raumgeometrie mit positiver oder negativer Verzahnung an den Übergangsbereichen positioniert.

Q: Welche Sicherheitskennwerte und Betriebsparameter weisen ProFloor ESD Bodenfliesen auf?

ProFloor ESD Bodenfliesen erreichen einen Oberflächenwiderstand zwischen 10^6 und 10^9 Ohm gemäß DIN EN 61340-4-1 für kontrollierten elektrostatischen Schutz und sind für Betriebstemperaturen von -20°C bis +60°C ausgelegt. Die 10,5 mm starken Fliesen weisen eine Druckfestigkeit von mindestens 2000 N/cm² auf und sind gegen übliche Industriechemikalien wie Öle, Lösungsmittel und Reinigungsmittel beständig. Das Material erfüllt die Brandschutzklasse Cfl-s1 nach DIN EN 13501-1 und bietet rutschfeste Oberflächeneigenschaften mit einem Reibungskoeffizienten μ > 0,3 nach DIN 51130 für sicheren Arbeitsplatzbereich.

Puzzle

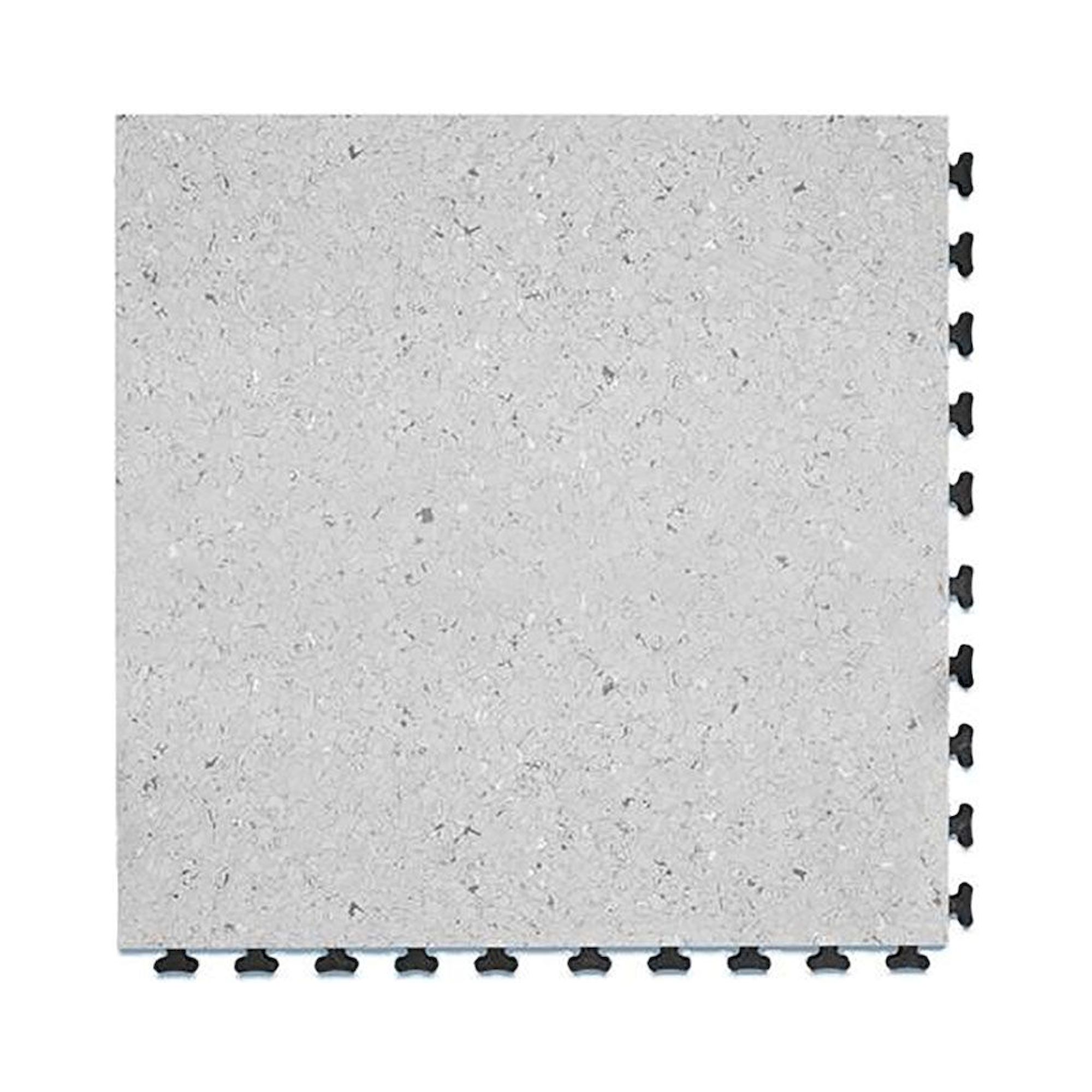

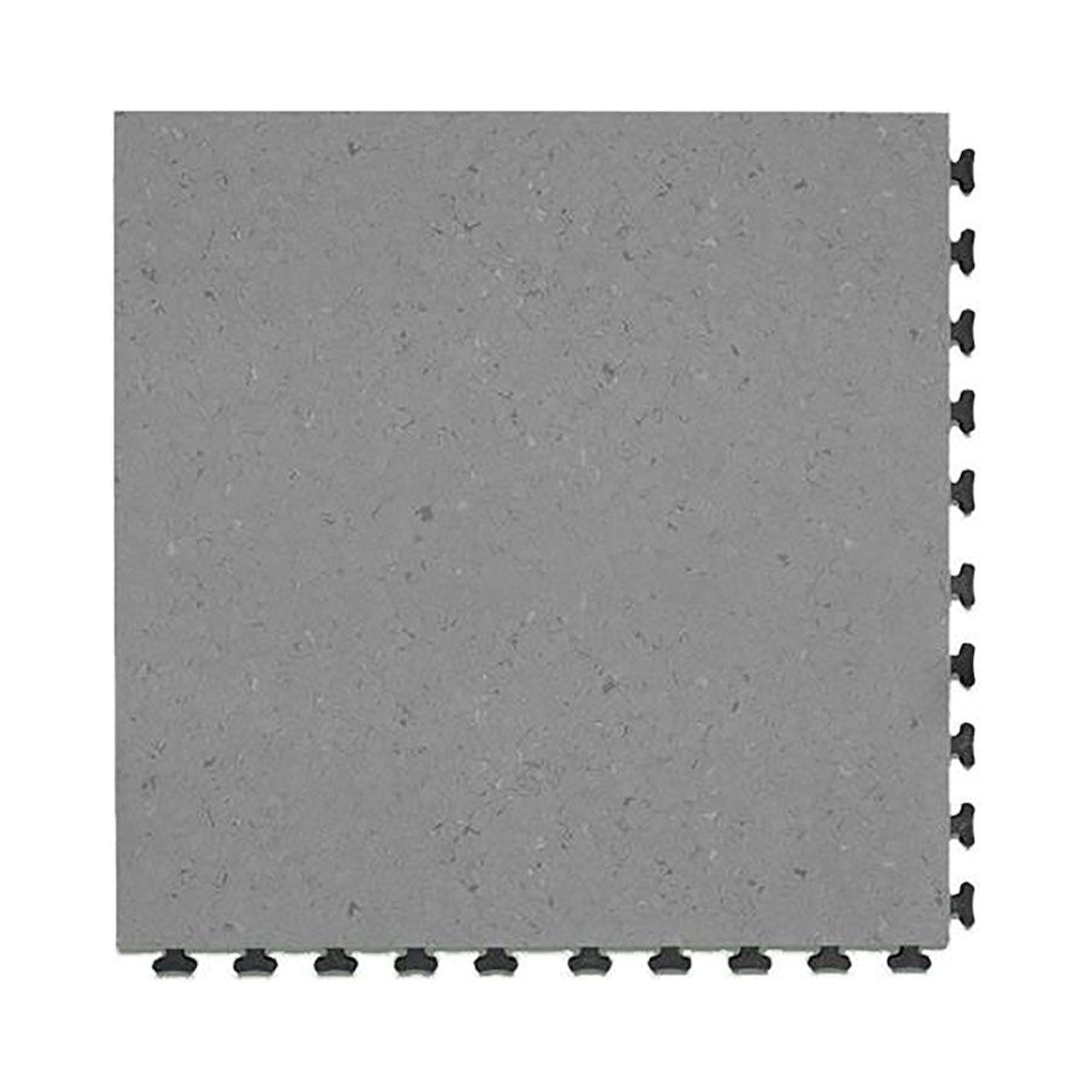

ESD-Bodenpuzzle der Serie ProFloor bestehen aus formstabilen Fliesen mit den Abmessungen 608 x 608 x 10,5 mm in den Farben Dunkelgrau (C-208-6207) und Hellgrau (C-208-6205). Die Steckverbindung erlaubt die werkzeuglose Verlegung auf beliebigen Untergründen; ergänzende Rampenelemente (608 x 100 mm) in Gelb oder Schwarz mit positiver und negativer Verzahnung schließen den Übergang zur angrenzenden Bodenfläche bündig ab. Das Material leitet elektrostatische Ladungen zuverlässig ab und erfüllt die Anforderungen für ESD-Bodensysteme nach DIN EN 61340-5-1.

✓ 608 x 608 x 10,5 mm Fliesengröße - formstabiles ESD-Material, Dunkelgrau und Hellgrau erhältlich

⚙ Puzzle-Steckverbindung - werkzeuglose Verlegung, keine Klebung, jederzeit rückbaubar und erweiterbar

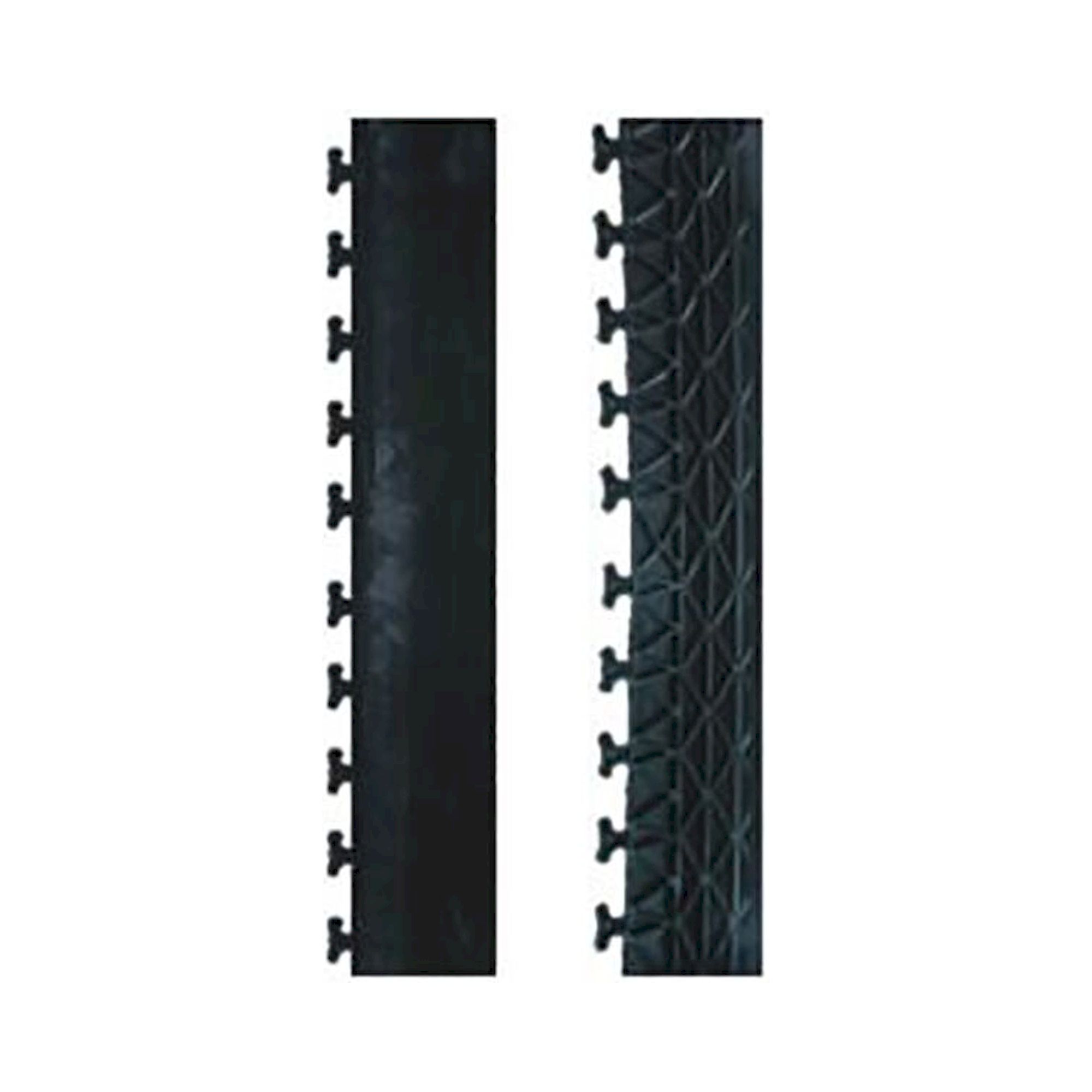

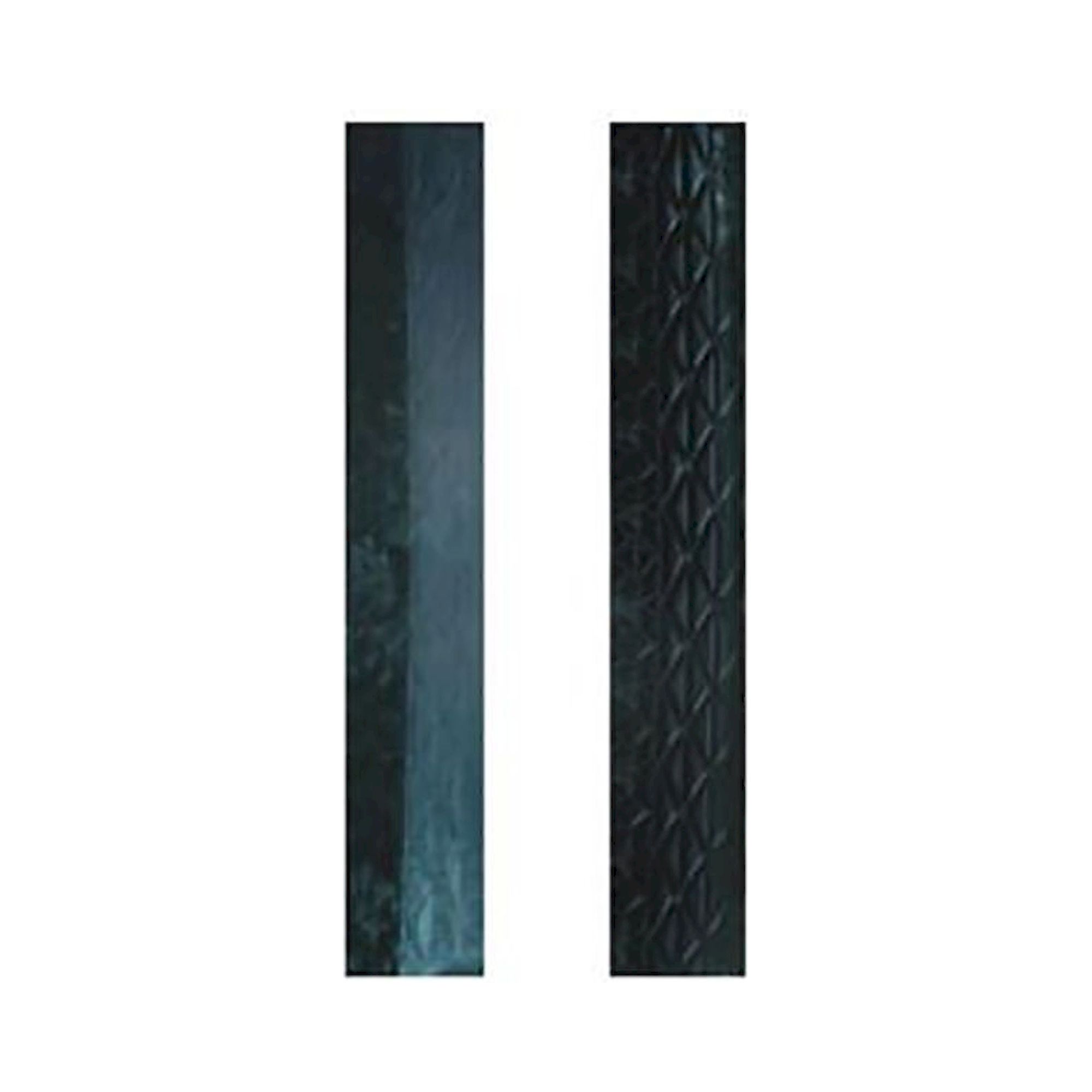

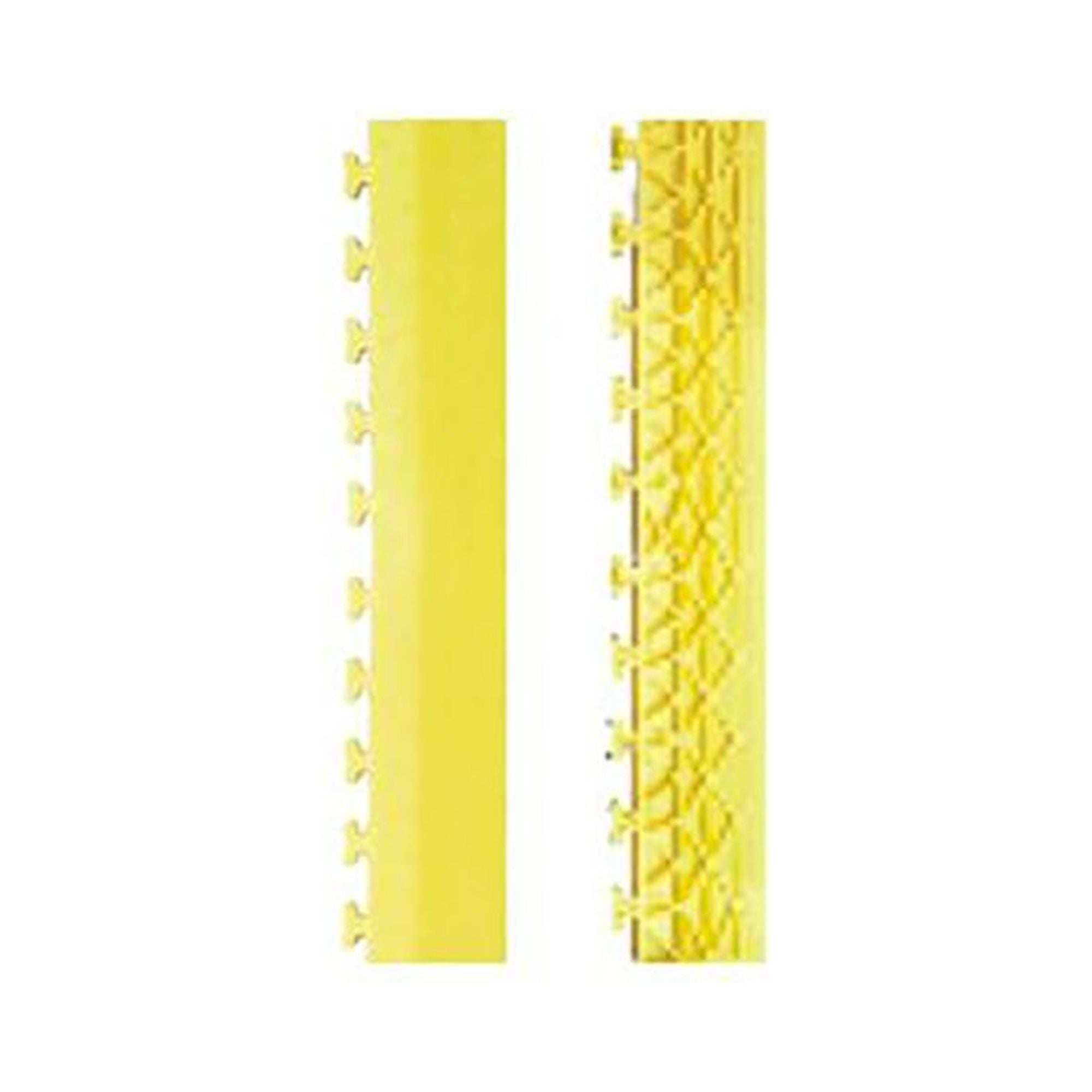

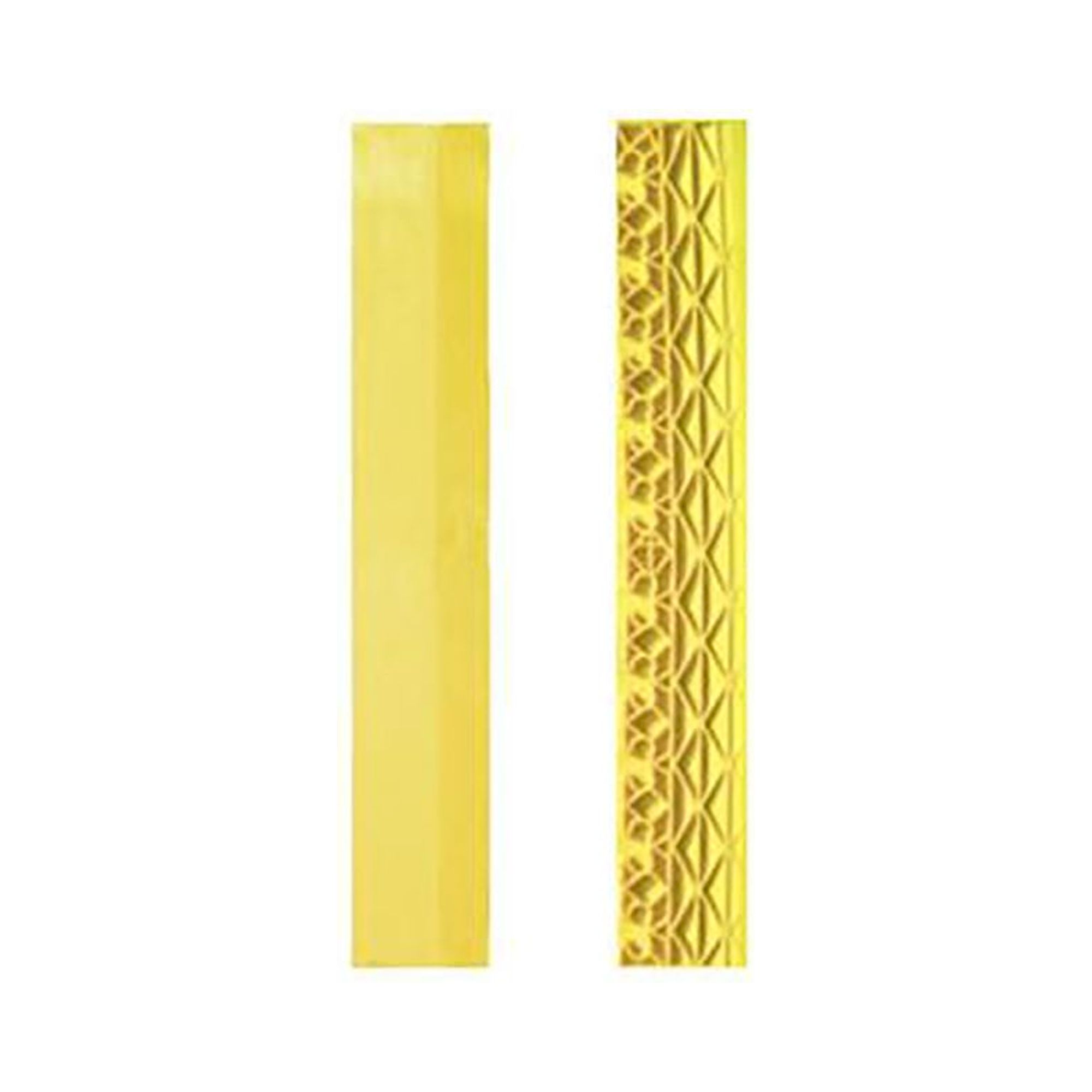

↕ Rampenelemente 608 x 100 mm - Gelb und Schwarz, positive und negative Verzahnung für sichere Übergänge

📦 ESD-wirksam - Ableitung elektrostatischer Ladungen gemäß DIN EN 61340-5-1 über Erdungsanschluss

✦ Flexible Flächengestaltung - beliebige Grundrisse durch Zuschneiden der Fliesen erreichbar

ProFloor ESD-Puzzlefliesen werden direkt auf den vorhandenen Untergrund gesteckt, ohne Klebstoff oder Estricharbeiten. Die Erdungsanbindung erfolgt über einen separaten Erdungsanschluss, der mit dem Schutzleitersystem der Anlage verbunden wird. Rampenelemente mit positiver Verzahnung werden an den Außenkanten angebracht, wo die Puzzlefliese auf angrenzende Bodenflächen trifft. Fliesen können mit einem Cuttermesser zugeschnitten werden, um Aussparungen für Maschinenstandfüße, Säulen oder Türrahmen zu erzeugen. Das System ist vollständig rückbaubar und bei Umzug oder Umbau wiederverwertbar.

Typische Einsatzbereiche: Temporäre EPA-Zonen und mobile Arbeitsplätze, Nachrüstung bestehender Fertigungs- und Montagebereiche ohne bauliche Maßnahmen, Messestände und Laboraufbauten mit ESD-Anforderungen, Schulungs- und Demonstrationsbereiche sowie Reparatur- und Servicebereiche, die bedarfsgerecht vergrößert oder verkleinert werden müssen.

Was sind ProFloor ESD Bodenpuzzlematten und für welche Industriebereiche werden sie eingesetzt?

ProFloor ESD Bodenpuzzlematten sind elektrostatisch ableitfähige Bodenfliesen mit Verzahnungssystem im Format 608x608x10,5 mm für präzisen ESD-Schutz in industriellen Arbeitsumgebungen. Diese antistatischen Bodenbeläge werden primär in der Elektronikfertigung, Halbleiterproduktion, Medizintechnik und chemischen Industrie eingesetzt, wo empfindliche elektronische Bauteile vor elektrostatischen Entladungen geschützt werden müssen. Das Puzzlesystem ermöglicht flexible Verlegung ohne permanente Verklebung und eignet sich besonders für temporäre Arbeitsplätze oder häufig umzugestaltende Produktionsbereiche.

Welche technischen Auswahlkriterien sind bei ProFloor ESD Bodenfliesen entscheidend?

Bei der Auswahl von ProFloor ESD Bodenfliesen sind die Materialstärke von 10,5 mm für mechanische Belastbarkeit und das exakte Fliesenformat 608x608 mm für nahtlose Verlegung entscheidend. Die verfügbaren Farbvarianten dunkelgrau und hellgrau ermöglichen optische Arbeitsplatzgestaltung nach betrieblichen Anforderungen. Das integrierte Verzahnungssystem gewährleistet sichere Verbindung zwischen den Fliesen, während die zugehörigen Rampenelemente in den Formaten 608x100 mm mit positiver oder negativer Verzahnung den stufenlosen Übergang zu angrenzenden Bodenbereichen ermöglichen.

Welche DIN- und EN-Normen gelten für ProFloor ESD Bodenpuzzlematten?

ProFloor ESD Bodenfliesen entsprechen der DIN EN 61340-5-1 für elektrostatischen Schutz von elektronischen Bauelementen gegen elektrostatische Phänomene sowie der DIN 51953 für die Prüfung des elektrischen Widerstandes von Bodenbelägen. Die Anforderungen der DIN EN 61340-4-1 für elektrostatisch ableitfähige Bodenbeläge werden durch kontrollierte Oberflächenwiderstände zwischen 10^6 und 10^9 Ohm erfüllt. Zusätzlich erfolgt die Klassifizierung nach DIN EN 61340-4-5 für Bodenbeläge und deren Verlegung in EPA-Bereichen (Electrostatic Protected Areas).

Welche Unterschiede bestehen zwischen den verschiedenen ProFloor ESD Produktvarianten?

Die ProFloor ESD Bodenpuzzlematten sind in den Farbausführungen dunkelgrau und hellgrau erhältlich, wobei beide Varianten identische Abmessungen von 608x608x10,5 mm und gleiche ESD-Eigenschaften aufweisen. Die zugehörigen Rampenelemente unterscheiden sich in der Farbgebung zwischen gelb und schwarz sowie in der Verzahnungsgeometrie zwischen positiver und negativer Ausführung für unterschiedliche Anschlussrichtungen. Alle Rampenelemente haben einheitliche Maße von 608x100 mm und ermöglichen den optimalen Übergang von der ESD-Bodenfliese zu konventionellen Bodenbelägen mit entsprechender Farbkennzeichnung für Sicherheitsbereiche.

Welche Installationsanforderungen gelten für das ProFloor ESD Puzzlesystem?

Das ProFloor ESD Puzzlesystem erfordert einen ebenen, trockenen und sauberen Untergrund mit maximaler Unebenheit von 3 mm auf 2 m Messlänge für optimale Verlegung der 608x608 mm Bodenfliesen. Die Verzahnung erfolgt mechanisch ohne Klebstoffe, wobei die 10,5 mm Materialstärke ausreichende Stabilität für industrielle Belastungen gewährleistet. Vor der Installation muss eine fachgerechte EPA-Erdung nach DIN EN 61340-5-1 sichergestellt werden, um die elektrostatische Ableitfähigkeit des gesamten Bodensystems zu aktivieren. Die Rampenelemente werden entsprechend der Raumgeometrie mit positiver oder negativer Verzahnung an den Übergangsbereichen positioniert.

Welche Sicherheitskennwerte und Betriebsparameter weisen ProFloor ESD Bodenfliesen auf?

ProFloor ESD Bodenfliesen erreichen einen Oberflächenwiderstand zwischen 10^6 und 10^9 Ohm gemäß DIN EN 61340-4-1 für kontrollierten elektrostatischen Schutz und sind für Betriebstemperaturen von -20°C bis +60°C ausgelegt. Die 10,5 mm starken Fliesen weisen eine Druckfestigkeit von mindestens 2000 N/cm² auf und sind gegen übliche Industriechemikalien wie Öle, Lösungsmittel und Reinigungsmittel beständig. Das Material erfüllt die Brandschutzklasse Cfl-s1 nach DIN EN 13501-1 und bietet rutschfeste Oberflächeneigenschaften mit einem Reibungskoeffizienten μ > 0,3 nach DIN 51130 für sicheren Arbeitsplatzbereich.

Welche Wartungsintervalle und Prüfungen sind für ProFloor ESD Bodensysteme vorgeschrieben?

ProFloor ESD Bodenfliesen erfordern monatliche Widerstandsmessungen nach DIN EN 61340-5-1 mit einem Oberflächenwiderstandsmessgerät zur Überwachung der ESD-Eigenschaften zwischen 10^6 und 10^9 Ohm. Die tägliche Reinigung erfolgt mit pH-neutralen, antistatischen Reinigungsmitteln ohne lösungsmittelhaltige Substanzen, um die elektrostatischen Eigenschaften nicht zu beeinträchtigen. Jährliche Kalibrierprüfungen der EPA-Erdungsverbindungen und vierteljährliche Sichtkontrollen der Fliesenverzahnungen auf mechanische Beschädigungen sind nach DIN EN 61340-5-2 durchzuführen. Bei ordnungsgemäßer Wartung erreichen die Bodenfliesen eine Nutzungsdauer von 8-10 Jahren unter normalen industriellen Betriebsbedingungen.
