Schon gewusst? 100 V

IEC 61340-5-1 deckt Bauteile ab einer HBM-Empfindlichkeit von 100 V aufwärts ab. Alles darunter braucht zusätzliche Maßnahmen, die im ESD-Kontrollprogramm gesondert festgelegt werden.

Messgeräte zur Kontrolle

Puzzle-Klicksystem ECOSTAT

Puzzle

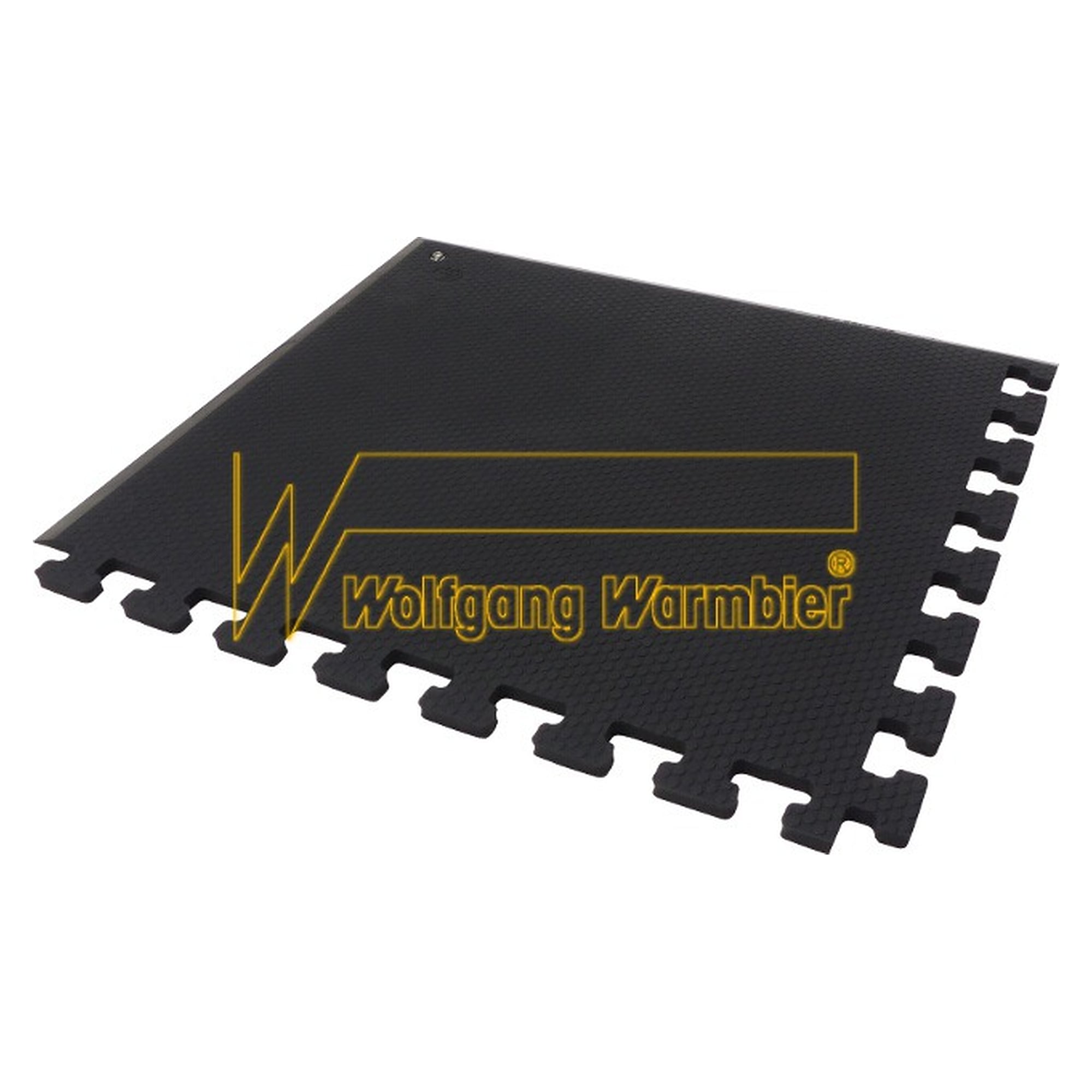

Das Puzzle-Klicksystem ECOSTAT von Warmbier bietet modulare ESD-Bodenmatten in Stärken von 13 mm, die per Puzzletechnik ohne Kleber und Werkzeug zusammengefügt werden. Mittlere Puzzlesegmente (Warmbier 1307.B1.0650.0910.VM, 910x650x13 mm) und Endstücke (1307.B1.0650.0940.VE, 940x650x13 mm) ermöglichen den Aufbau beliebig langer Standflächen; das System ist sowohl in Längsrichtung als auch quer konfigurierbar (Q970-Querformate). Ergänzt wird die Baureihe durch die flachere Ecostat-Mega-Linie aus Kautschuk (3,5 mm, Warmbier 1250.680.R.2, Rollenware 10.000x1.220 mm) und PVC (EcostatPR-2.0, 2 mm) für großflächige Verlegungen sowie den Ecostat-Drehkomfort (1306.B1.0650.0950, 950x650x13 mm) mit Dreharbeitsbereich.

⚙ Puzzletechnik ohne Kleber - Mittelstücke und Endstücke; längs und quer konfigurierbar

✓ 13 mm Stärke (Puzzle) - antistatischer Gummi mit Noppenoberfläche; 950x650 mm Drehkomfort-Variante

✦ Ecostat-Mega 3.5 Kautschuk - Rollenware 10.000x1.220x3,5 mm (Warmbier 1250.680.R.2) für großflächige Verlegung

⚡ EcostatPR-2.0 PVC - 2 mm Rollenware 2x9 m (1250.7004.R) und Platten 1.450x1.650 mm und 1.450x2.500 mm

📦 Drehkomfort-Matte - integrierte Drehscheibe 1306.B1.0650.0950 für Arbeitsplätze mit rotierendem Einsatz

Modell	Format	Stärke	Besonderheit
1307.B1...VM (Mittelstück längs)	910x650 mm	13 mm	Puzzle, genoppt, schwarz
1307.B1...VE (Endstück längs)	940x650 mm	13 mm	Puzzle, genoppt, schwarz
1307.B1.Q970...VM (Mittelstück quer)	970x610 mm	13 mm	Puzzle quer, genoppt
1307.B1.Q970...VE (Endstück quer)	970x635 mm	13 mm	Puzzle quer, genoppt
1306.B1.0650.0950 (Drehkomfort)	950x650 mm	13 mm	Integrierte Drehscheibe
1250.680.R.2 (Mega 3.5 Kautschuk)	10.000x1.220 mm Rolle	3,5 mm	Grau, Rollenware
1250.7004.R (EcostatPR-2.0 PVC)	9x2 m Rolle	2 mm	Grau, Rollenware

Typische Einsatzbereiche: Steharbeitsplätze in EPA-Zonen mit langen Standzeiten (Puzzlematte 13 mm), großflächige Bodengestaltung ohne Einzelplattenverlegung (Rollenware Mega 3.5 und EcostatPR-2.0), Arbeitsplätze mit rotierender Tätigkeit (Drehkomfort-Variante) sowie flexible Erweiterung bestehender Mattenfelder in der Elektronikfertigung.

Was sind ESD-Bodenfliesen mit Puzzle-Klicksystem und wo werden sie eingesetzt?

ESD-Bodenfliesen mit Puzzle-Klicksystem sind antistatische Bodenbeläge, die durch ineinandergreifende Verbindungselemente ohne Klebstoff oder Werkzeug verlegt werden können. Das Warmbier Ecostat-System bietet sowohl PVC-Varianten mit 2,0 mm Stärke als auch Gummi-Ausführungen mit 3,5 mm Materialstärke für unterschiedliche Belastungsanforderungen. Diese modularen ESD-Bodenlösungen kommen primär in Elektronikfertigung, Reinräumen, Laboratorien und industriellen Produktionsbereichen zum Einsatz, wo kontrollierte Ableitung elektrostatischer Ladung erforderlich ist. Die Puzzle-Verbindung ermöglicht flexible Anpassung an verschiedene Raumgeometrien und vereinfacht spätere Demontage oder Erweiterungen.

Nach welchen technischen Kriterien wähle ich die richtige ESD-Bodenfliese aus?

Die Materialstärke bestimmt die Belastbarkeit der ESD-Bodenfliesen, wobei 2,0 mm PVC-Varianten wie Ecostat-MEGA für mittlere Beanspruchung und 3,5 mm Gummi-Ausführungen für Schwerverkehr ausgelegt sind. Die Oberflächenstruktur variiert zwischen genoppten und geriffelten Oberflächen, die unterschiedliche Rutschfestigkeit und Komfort bieten. Standardabmessungen reichen von 650x910 mm bis 970x635 mm bei 13 mm Gesamtstärke der Puzzle-Module. Der Oberflächenwiderstand muss im dissipativ-leitfähigen Bereich von 10^6 bis 10^9 Ohm liegen, um sowohl Ladungsaufbau zu verhindern als auch Personenschutz zu gewährleisten.

Welche Normen und Zertifizierungen gelten für ESD-Puzzle-Bodenbeläge?

ESD-Puzzle-Bodenbeläge müssen die DIN EN 61340-5-1 für elektrostatische Kontrolle in der Elektronikfertigung erfüllen, die Grenzwerte für Oberflächenwiderstand und Ableitung definiert. Die IEC 61340-4-1 spezifiziert Prüfverfahren für elektrostatische Eigenschaften von Bodenbelägen unter standardisierten Bedingungen. Zusätzlich sind die DIN 51130 für Rutschfestigkeit und bei Reinraum-Anwendungen die ISO 14644-1 für Partikelklassifizierung relevant. Das Warmbier Ecostat-System erfüllt diese internationalen Standards und bietet dokumentierte Ableitwerte für qualifizierte ESD-Schutzzone-Einrichtung gemäß ANSI/ESD S20.20.

Worin unterscheiden sich die verschiedenen Ecostat-Varianten?

Das Ecostat-System differenziert zwischen PVC-Rollware EcostatPR-2.0 für großflächige Verlegung in 2x9 m Bahnen und modularen Puzzle-Elementen mit 13 mm Stärke für flexible Installation. Die Ecostat-MEGA-Serie bietet 3,5 mm starke Gummioberflächenausführungen in verschiedenen Zuschnitten von 1650x1220 mm bis 2500x1220 mm für unterschiedliche Raumdimensionen. Puzzle-Varianten unterscheiden sich durch Mittel- und Endstücke für längs- oder querweise Verlegung, wobei genoppte und geriffelte Oberflächenstrukturen verschiedene Laufkomfort- und Rutschfestigkeitseigenschaften bieten. Die Ecostat Swivel Comfort-Ausführung mit 950x650x13 mm kombiniert ergonomische Stehplatz-Funktion mit ESD-Schutz.

Welche Installationsanforderungen gelten für ESD-Puzzle-Bodenbeläge?

ESD-Puzzle-Fliesen erfordern einen ebenen, trockenen und sauberen Untergrund mit maximaler Unebenheit von 2 mm auf 1 m Messstrecke für optimale Puzzle-Verbindung. Die Installation erfolgt schwimmend ohne Verklebung durch ineinandergreifende Ränder, wobei Randabschlüsse und Übergänge zu anderen Bodenbelägen durch spezielle End- und Eckstücke realisiert werden. Der Untergrund muss ausreichend leitfähig sein oder durch geeignete Erdungsmaßnahmen an das Potentialausgleichssystem angeschlossen werden, um durchgängige ESD-Ableitung zu gewährleisten. Bei Verlegung über vorhandenen Bodenbelägen ist deren elektrostatische Eignung zu prüfen und gegebenenfalls eine leitfähige Zwischenschicht vorzusehen.

Welche Sicherheitseigenschaften und Betriebsparameter haben ESD-Puzzle-Bodenbeläge?

ESD-Puzzle-Bodenbeläge der Ecostat-Serie bieten Oberflächenwiderstände im dissipativ-leitfähigen Bereich von 10^6 bis 10^9 Ohm bei 23°C und 50% relativer Luftfeuchtigkeit nach DIN EN 61340-4-1. Die Betriebstemperatur liegt typisch zwischen -10°C und +60°C für PVC-Varianten und -20°C bis +80°C für Gummi-Ausführungen bei dauerhafter ESD-Funktionalität. Die Rutschfestigkeit erreicht Bewertungsgruppen R9 bis R11 nach DIN 51130 je nach Oberflächenstruktur. Die 13 mm starken Puzzle-Module bieten zusätzliche Dämpfung und ergonomische Eigenschaften für Steharbeitsplätze entsprechend arbeitsstättenrechtlicher Anforderungen.

Wie oft müssen ESD-Puzzle-Bodenbeläge gewartet und geprüft werden?

ESD-Puzzle-Bodenbeläge erfordern tägliche Sichtkontrolle auf Beschädigungen und wöchentliche Reinigung mit ESD-geeigneten, rückstandsfreien Reinigungsmitteln zur Erhaltung der leitfähigen Eigenschaften. Monatliche Messungen des Oberflächenwiderstands mit geeichtem Megohmmeter dokumentieren die kontinuierliche ESD-Funktionalität gemäß DIN EN 61340-5-1. Die Lebensdauer beträgt bei ordnungsgemäßer Wartung 8 bis 12 Jahre je nach Verkehrsbelastung und Umgebungsbedingungen. Jährliche Komplettprüfung durch ESD-Fachkraft einschließlich Erdungsmessungen und Dokumentation ist für auditierbare ESD-Schutzzone erforderlich, wobei defekte Puzzle-Elemente einzeln austauschbar sind ohne Komplettdemontage.
